Chốt căn chỉnh đầu in cho công nghệ trộn màu Full Spectrum

Cùng với việc Prusa ra mắt công nghệ trộn màu Full Spectrum, mình xin chia sẻ bản in đơn giản để căn chỉnh đầu in (tool alignment) của các bạn. Việc trộn màu FS đòi hỏi đầu in phải được căn chỉnh cực kỳ chính xác để xếp chồng các lớp lên nhau. Chỉ cần một sai lệch nhỏ cũng sẽ gây ra hiện tượng lem màu ở một hoặc cả hai phía của bản in. Đầu in số 1 (tool 1) được dùng làm chuẩn, vì vậy khi in mẫu này cho mỗi đầu in với tỉ lệ trộn 1:1 (kiểu lặp lại 1212121212), bạn sẽ thấy sự lệch màu thông qua việc một bên của chốt bị ám màu của đầu in số 1 nhiều hơn hoặc ít hơn.

Phần nhọn giúp căn chỉnh theo trục Y (để dễ chẩn đoán sau đó): nếu phía BÊN PHẢI của chốt bị ám màu T2 nhiều hơn, hãy điều chỉnh T2 X offset lên (UP). Nếu phía BÊN TRÁI bị ám màu T2 nhiều hơn, hãy điều chỉnh offset xuống (DOWN).

Nếu phần ĐÁY (phía đối diện với phần nhọn) bị ám màu T2 nhiều hơn, hãy điều chỉnh T2 Y offset lên (UP). Nếu phần ĐÁY bị ám màu T1 nhiều hơn, hãy điều chỉnh T2 offset xuống (DOWN). Nếu phần chéo bị ám màu T2 nhiều hơn, hãy điều chỉnh từng trục theo cách tương ứng (ví dụ: góc trên bên phải bị ám màu T2 thì di chuyển T2 X offset lên và Y offset xuống).

Bạn có thể lặp lại quy trình này - bản in mất khoảng 20 phút. Nếu tình trạng tệ hơn, hãy thử điều chỉnh ngược lại. Phương pháp này chính xác hơn cách tự động hoặc phương pháp in thước kẹp (vernier) và không bị ảnh hưởng bởi cặn hoặc hư hại ở đầu phun. Các giá trị Z Height offset phải được hiệu chuẩn tự động trước.

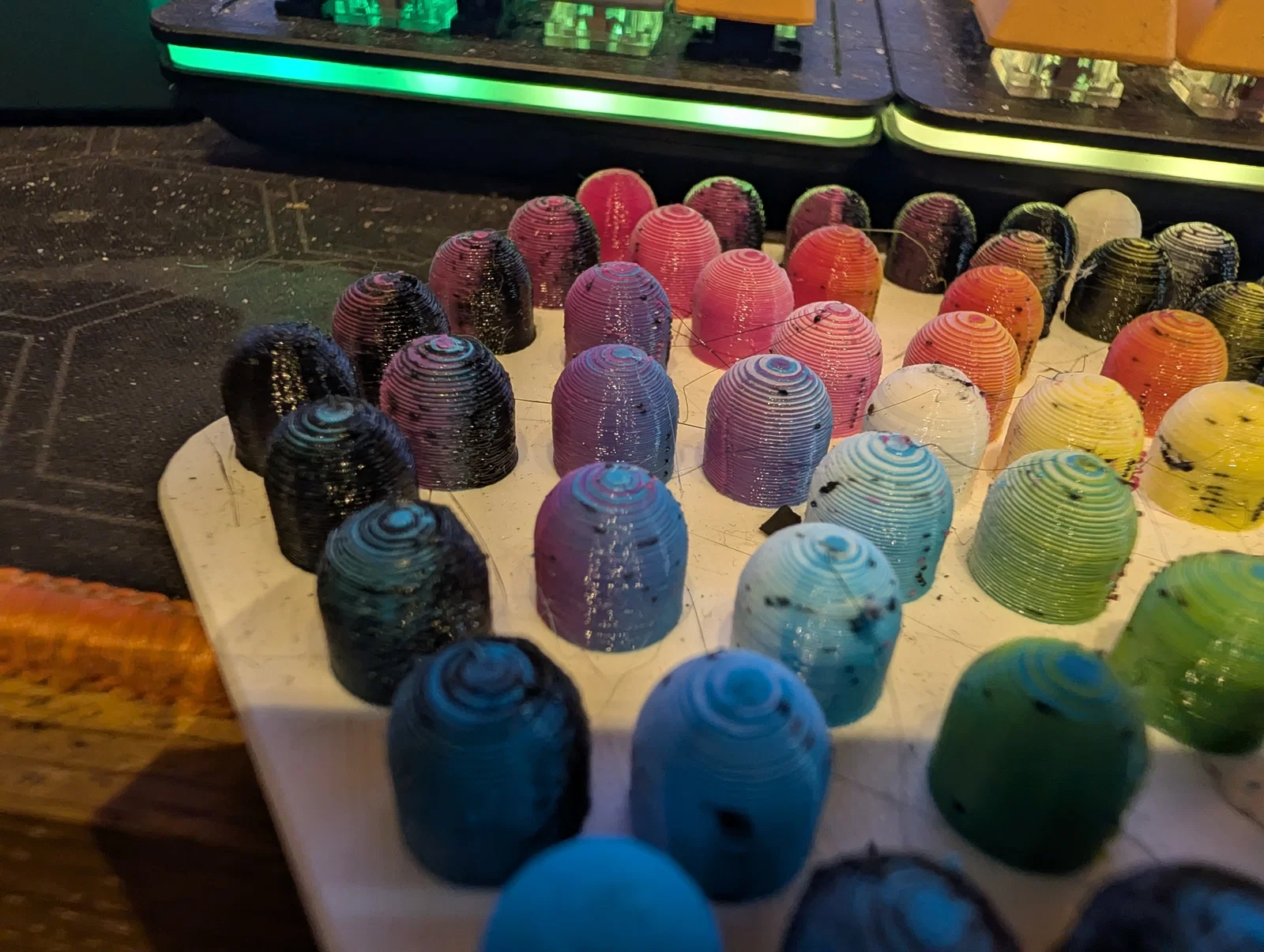

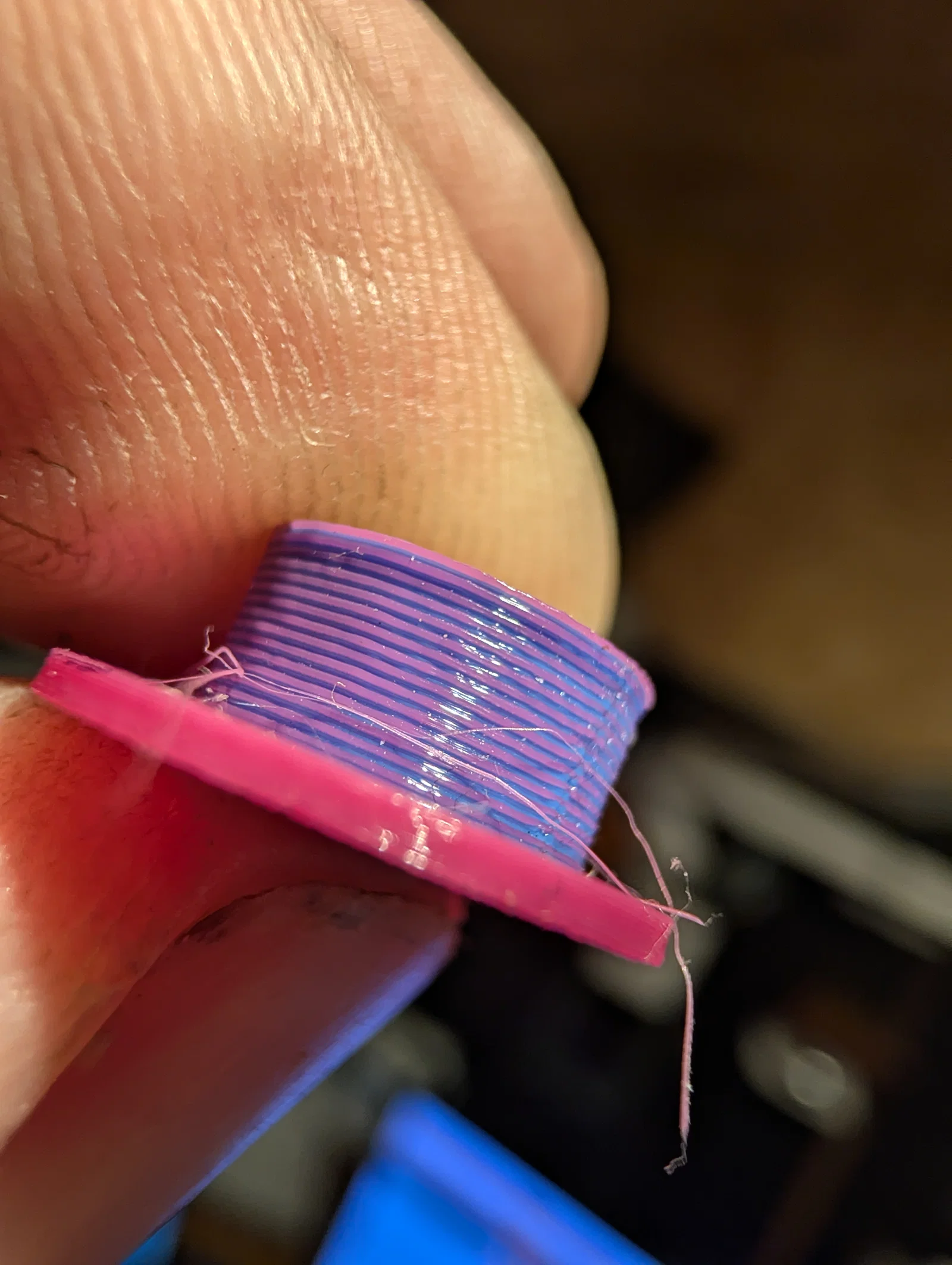

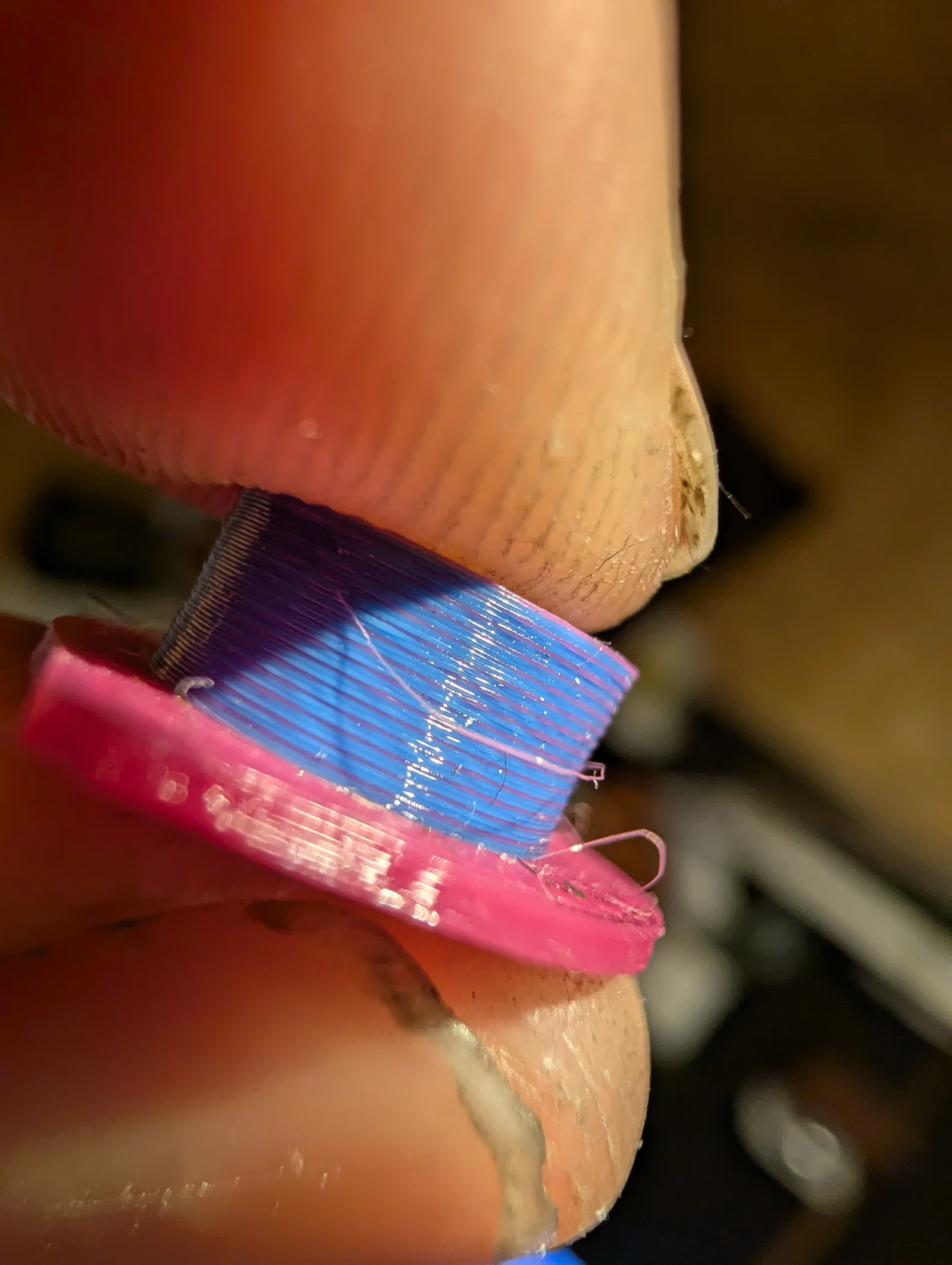

Xem hình ảnh để biết ví dụ về hiện tượng lem màu trong bản in thông thường và trên chốt căn chỉnh này.
