Cá voi sơn tay phong cách low poly trong trạng thái vui chơi

Dự án này lấy cảm hứng từ Tensegrity, vì nó được hỗ trợ bởi các dây buộc để tạo ấn tượng như đang nổi. Xem: Tensegrity Planter

Tuy nhiên, dự án này sử dụng hỗ trợ tối thiểu, có nghĩa là hiệu ứng sẽ được đạt được chỉ với 3 dây buộc, điều này có nghĩa là trong cấu hình này, việc lắp đặt sẽ ít cứng nhắc hơn và sẽ di chuyển rõ rệt nếu bị thổi nhẹ hoặc gõ nhẹ.

Vì nó mang tính trang trí và sẽ không hỗ trợ bất kỳ trọng lượng bổ sung nào, điều này không được coi là vấn đề. Tuy nhiên, điều này có nghĩa là tốt nhất nên đặt nó ở một vị trí xa khỏi việc can thiệp ngẫu nhiên.

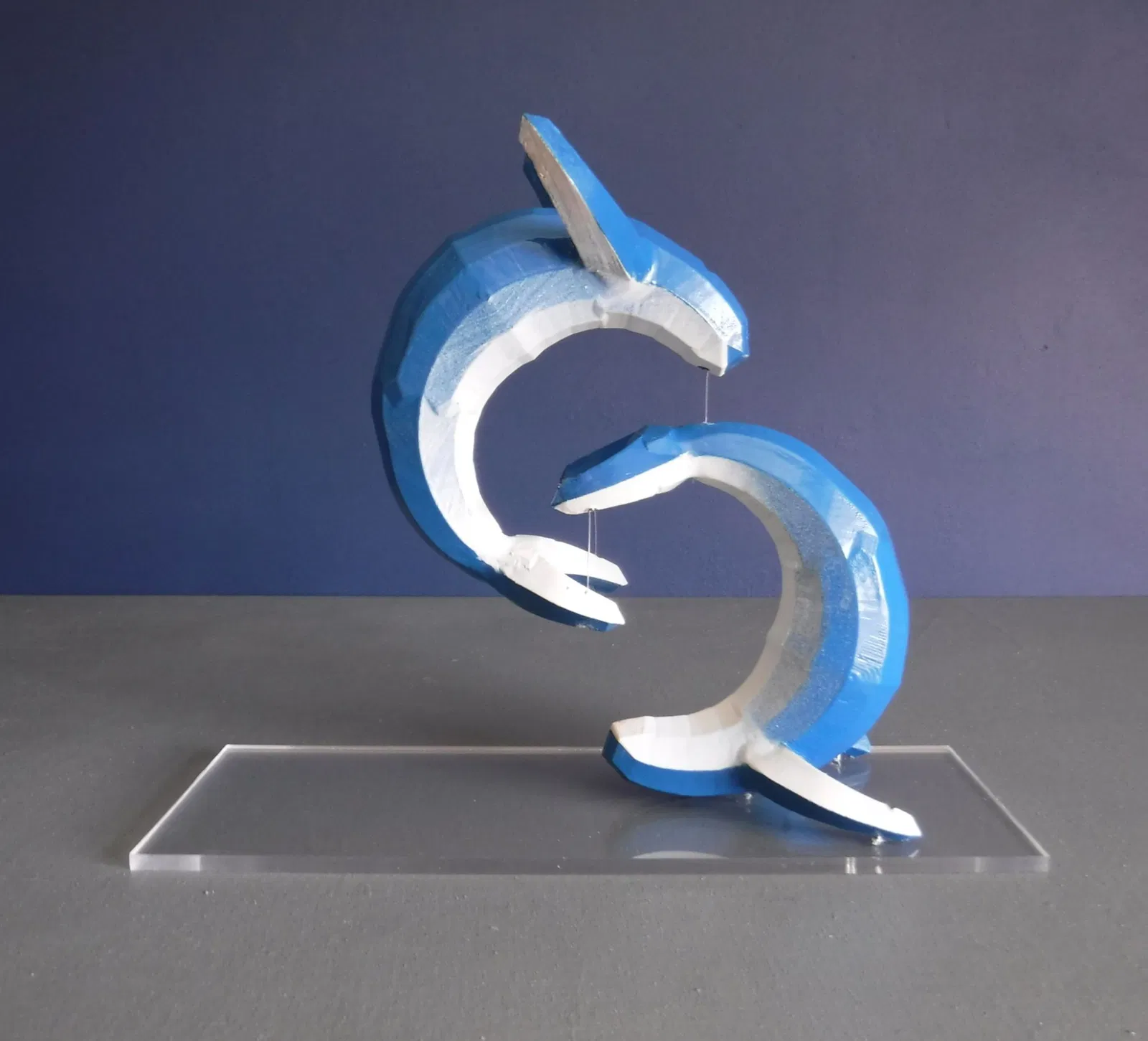

Dự án sẽ đặt hai con cá voi in 3D thấp poly, sơn màu xanh và trắng như thể đang chơi đùa, nhảy và/hoặc bơi quanh nhau.

Do hỗ trợ tối thiểu, nó không được phân loại là Tensegrity về mặt kỹ thuật vì tính toàn vẹn của lắp đặt được duy trì nhờ trọng lực thay vì các lực đối kháng của kéo và nén. Phần nén là phần mà tôi đã bỏ qua.

Tuy nhiên, khá dễ dàng để biến nó thành một lắp đặt Tensegrity bằng cách thêm các dây buộc trên các vây kéo dài xuống theo chiều dọc đến nền hỗ trợ.

Kích thước cuối cùng: 100(W) x 300(L) x 205(H) mm

Chi tiết in ấn:

Chiều cao lớp: 0.15mm

Infil: Tri Hexagon

Mật độ lấp đầy: 75%

Hỗ trợ: Chạm vào Bảng xây dựng, Góc quá treo: 50%

Bám dính xây dựng: Brim

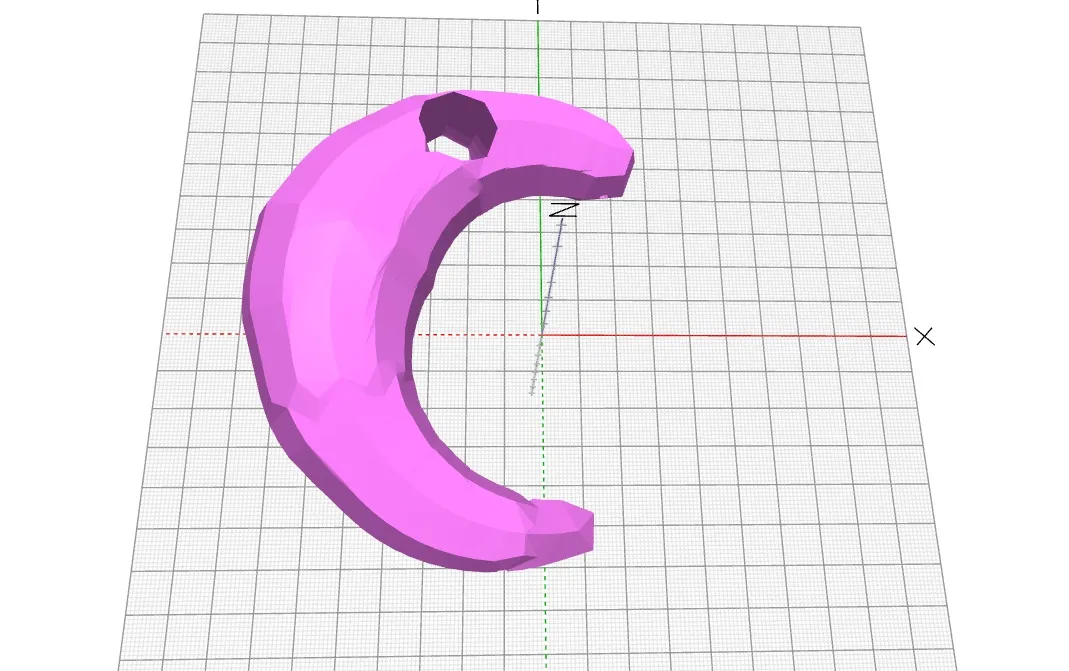

Thân: 97.1(W) x 121.7(L) x 44.4(H) mm, Trọng lượng: 137g, Thời gian in: ~12Hr*

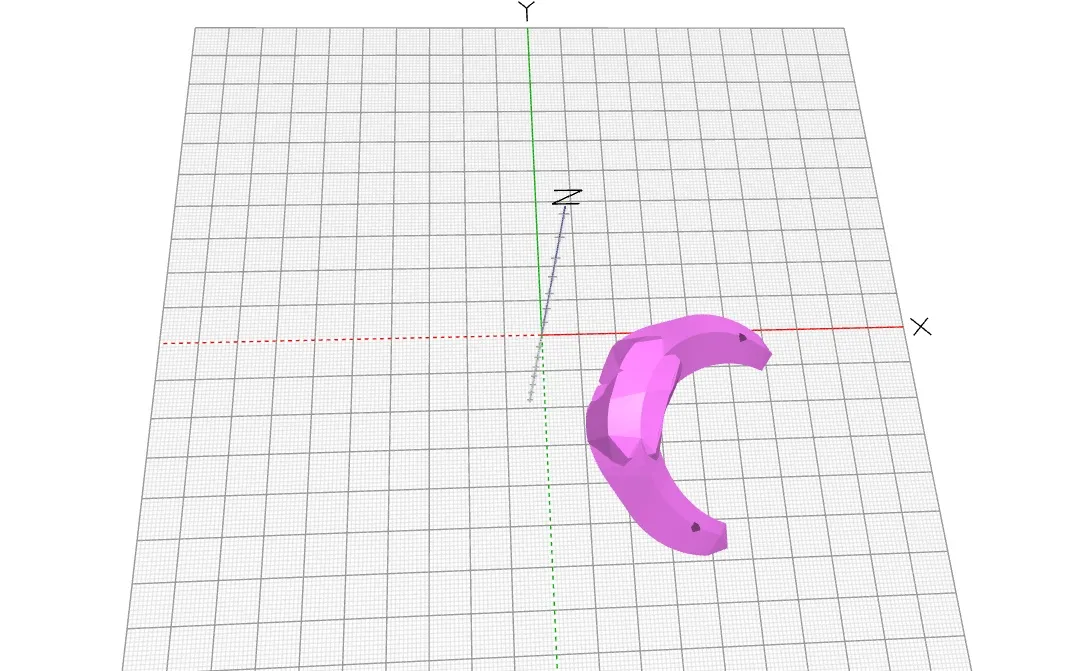

Vây: 86.6(W) x 60.8(L) x 23,4(H) mm, Trọng lượng: 22g, Thời gian in: ~2.5Hr*

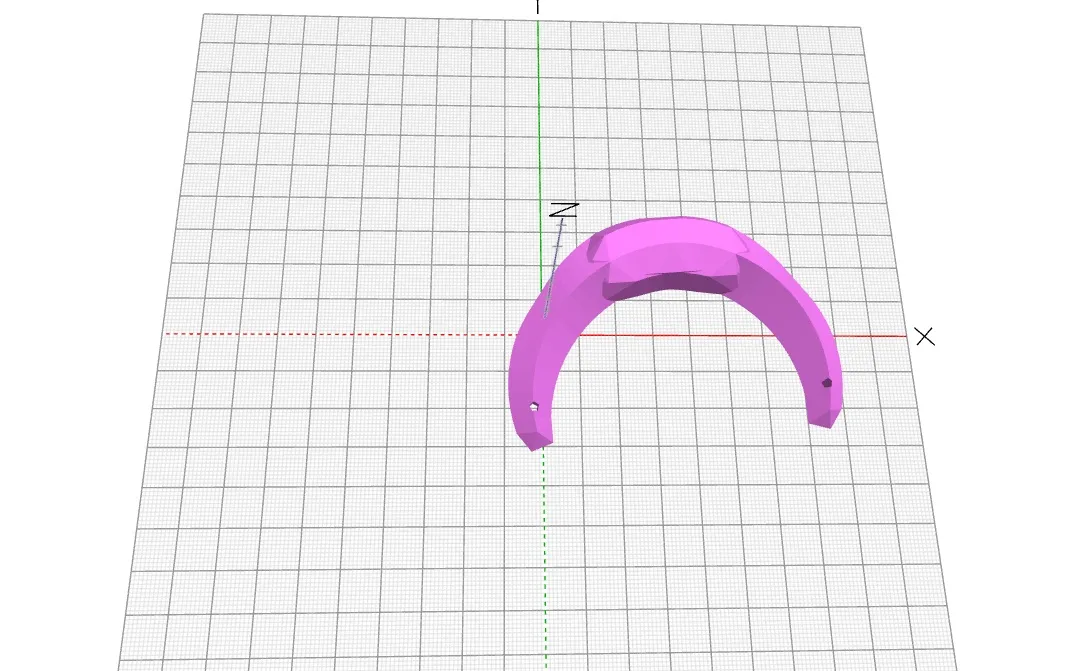

Đuôi: 51.8(H) x 60.9(L) x 22(L) mm, Trọng lượng: 14g, Thời gian in: ~2hr*

*Thời gian cho mỗi phần áp dụng các chi tiết trước đó.

Thời gian in là ước tính và có thể thay đổi tùy thuộc vào phần cứng, phần mềm và cài đặt của người dùng.

Cần in hai phần cho mỗi loại để tạo tổng cộng sáu phần để tạo ra hai con cá voi.

Xử lý sau in

Cần phải chà nhám để loại bỏ vật liệu hỗ trợ và bất kỳ sự bất thường nào cũng như mở rộng các lỗ cho vít.

Bất kỳ khu vực không đều nào đều được lấp đầy bằng epoxy (Màu xám trong trường hợp này để phù hợp với sợi PLA), và khi đã đông cứng sẽ được chà nhẵn.

Lắp ráp

Các vây ngực được chèn qua lỗ ở phần chính của cơ thể và vừa khít để giảm thiểu sự trượt khi đã chèn vào. Do đó, một số chà nhẵn sẽ cần thiết để thực hiện các điều chỉnh cuối cùng.

Do đây là một khít nên không cần phải dán keo, mặc dù việc lấp đầy xung quanh các vây và cơ thể sẽ cần thiết để che phủ bất kỳ khoảng trống nào giữa hai phần.

Các vây được định hướng với đầu ngón tay hướng về phía sau sao cho với phần trên của đầu nằm trên bề mặt phẳng, cá voi sẽ ngồi ở vị trí ổn định với đuôi nằm trên đầu.

Vây đuôi được dán vào thân đuôi và khi đã đông cứng sẽ cần lấp đầy xung quanh đuôi và thân đuôi để che phủ bất kỳ khoảng trống nào.

Sau khi gắn hai phần này, sẽ cần chà nhẵn để đạt được một chuyển tiếp liền mạch.

Sơn

Trước khi áp dụng sơn và sau khi chà nhẵn, hãy đảm bảo bề mặt sạch sẽ và không có bụi bằng cách lau bằng vải và chất tẩy rửa bề mặt.

Ba lớp sơn lót màu xám và sau đó là lớp sơn phủ màu xanh, cho phép mỗi lớp khô trong thời gian khuyến nghị.

Nếu có bất kỳ chỗ chảy, rò rỉ hoặc vết bẩn nào sau khi sơn đã khô, hãy chà nhẵn chúng bằng giấy nhám giữa các lớp.

Sơn trắng chỉ được áp dụng cho phần bụng dưới của mô hình bằng cách che chắn các khu vực không cần sơn bằng băng dính và hướng vòi phun trực tiếp vào đường giữa của bụng dưới từ một khoảng cách.

Điều này tạo ra một làn sương mịn bám chặt hơn ở đường giữa của bụng dưới và ít hơn xung quanh các bên, tạo ra hiệu ứng mờ dần.

Khi sơn đã khô, băng dính được gỡ bỏ và bất kỳ vết sơn thừa dọc theo các cạnh băng dính được làm mịn bằng len thép, sau đó nhẹ nhàng lau bằng vải và chất tẩy rửa bề mặt trước khi áp dụng lớp sơn bóng trong suốt.

Hỗ trợ cá voi

Đế được làm từ một tấm acrylic cắt thành hình chữ nhật có kích thước 100(W) x 300(L) x 5(H) mm.

Với đầu của cá voi thẳng hàng với đường kinh tuyến chạy dọc chiều dài trung tâm của hình chữ nhật, nó được gắn gần một đầu của hình chữ nhật thay vì ở giữa để cân bằng hiệu ứng của con cá voi thứ hai kéo cấu trúc về phía trước.

Vào hình chữ nhật được đánh dấu hai lỗ với tâm của chúng ~12mm từ cạnh dài và ~40mm từ cạnh ngắn, sử dụng các lỗ ở vây làm hướng dẫn để khoan các lỗ 2mm để lắp 2 x M2 x 12mm vít tự khoan cố định các vây vào đáy.

Cá Voi Nổi

Con cá voi thứ hai được đặt sao cho đuôi của nó treo xuống và theo hướng ngược lại với đuôi của con cá voi đầu tiên, sử dụng các lỗ ở đuôi để căn chỉnh sợi đơn hỗ trợ, được giữ chặt bằng các vít M3 x 5mm.

Sử dụng các lỗ đã thiết kế trước làm hướng dẫn, khoan các lỗ 3mm sâu 5mm vào mặt dưới của các vây đuôi.

Cắt một đoạn sợi đơn dài ~50mm và cố định nó bằng một vít vào đuôi của con cá voi đầu tiên, lặp lại quy trình tại lỗ thứ hai.

Cho một đoạn sợi qua lỗ ở đuôi của con cá voi thứ hai và cố định bằng một vít, lặp lại quy trình tại lỗ thứ hai. Khoảng cách tại hai điểm này là ~20mm.

Sử dụng các lỗ đã thiết kế trước làm hướng dẫn, khoan một lỗ 3mm qua phía trước đầu của con cá voi thứ hai.

Vào lỗ ở trục đuôi của con cá voi đầu tiên, cố định ~50mm sợi đơn bằng một vít, cho đầu lỏng lên và qua lỗ ở phía trước đầu của con cá voi thứ hai và cố định bằng một vít. Khoảng cách tại điểm này nên là ~15mm.

Ba đoạn sợi đơn nên được căng để con cá voi thứ hai có vẻ như nổi lên trên con cá voi đầu tiên.

Cắt bỏ phần sợi đơn thừa bằng kềm.

Một loại bột trét dựa trên thạch cao có thể được sử dụng để che các đầu vít, nếu cần thiết, có thể dễ dàng được gỡ bỏ.

Vật Liệu Bổ Sung

Grub Screws: M3 x 5mm - Số lượng 6

Self tapping Screws: M2 x 12mm - Số lượng 2

Monofilament 0.4mm (đường kính)
