Bộ khung Yaesu FT-891/LDG Z-100 Plus Cradle

Trong nhiều năm, mình đã dùng thanh ray kim loại cho chiếc FT-891 và dây đai Velcro để cố định bộ tuner LDG Z100Plus bên trên. Với cách mình sử dụng thiết bị radio, mình thấy thanh ray kim loại hơi dư thừa và không thích cảm giác tuner cứ trượt qua lại dưới dây đai. Mình hay mang bộ radio đi xa, nên việc mọi thứ được cố định chắc chắn là rất quan trọng. Mình luôn có hệ thống để giữ chặt radio và tuner bên trong thùng Nanuk 935 cùng với các phụ kiện khác. Đây là một phần trong việc nâng cấp hệ thống đó.

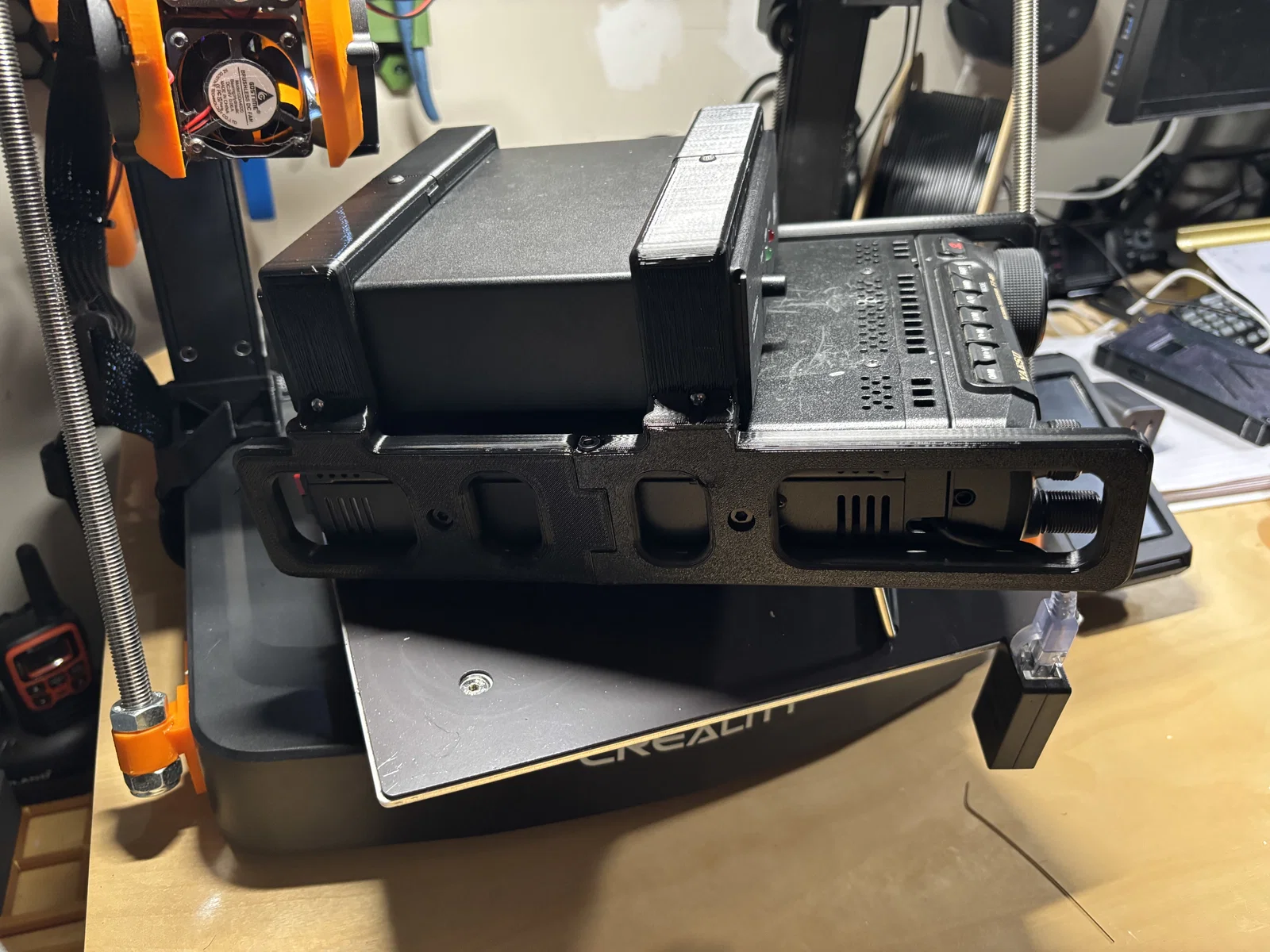

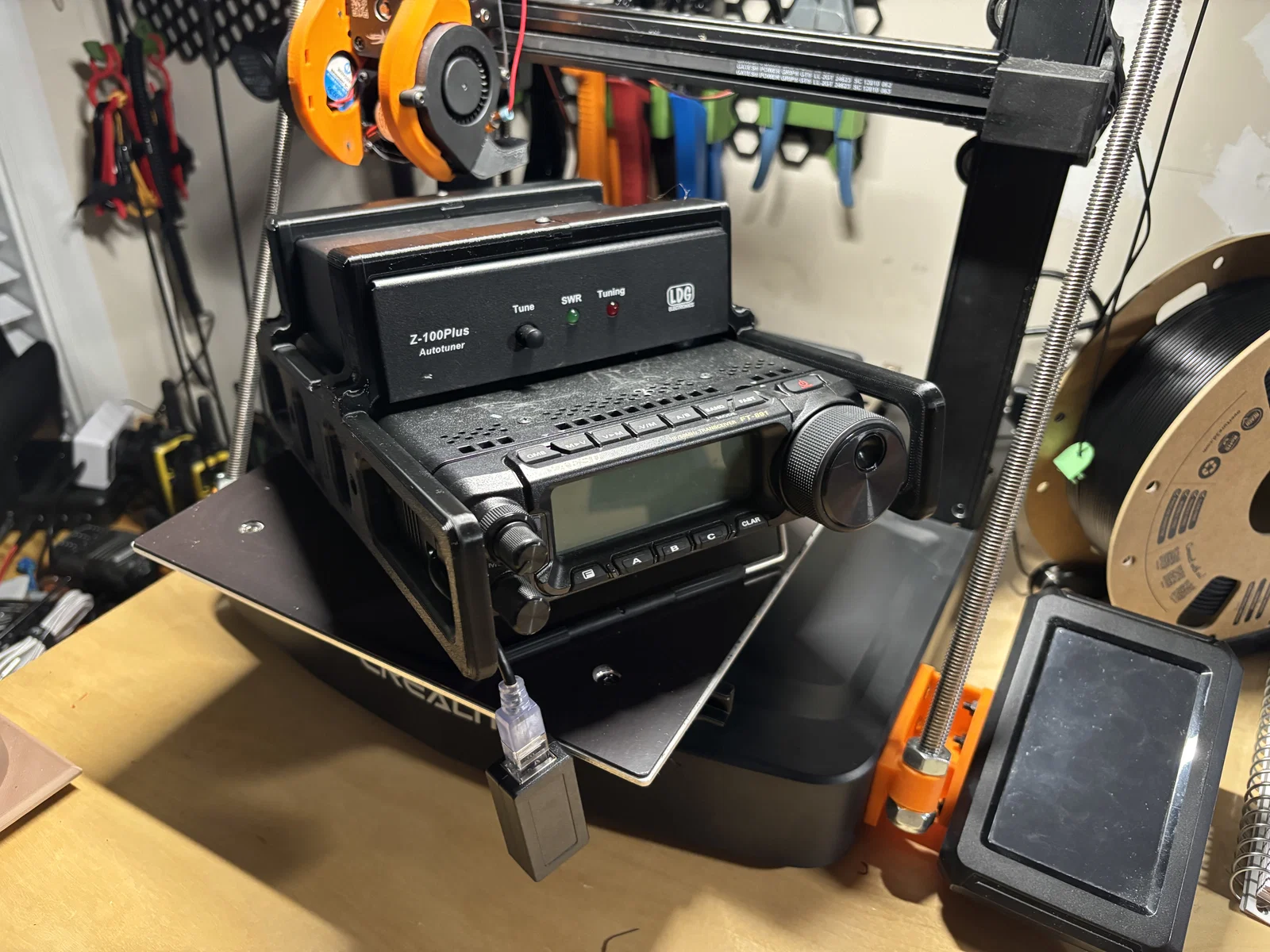

Mình thiết kế cái khung (cradle) này để bảo vệ phần trước và sau của FT-891, đồng thời giữ chặt Z100 thành một khối thống nhất. Nó tận dụng các lỗ bắt vít có sẵn ở hai bên hông FT-891 và các lỗ trên Z100 để gắn phần trên vào thiết bị.

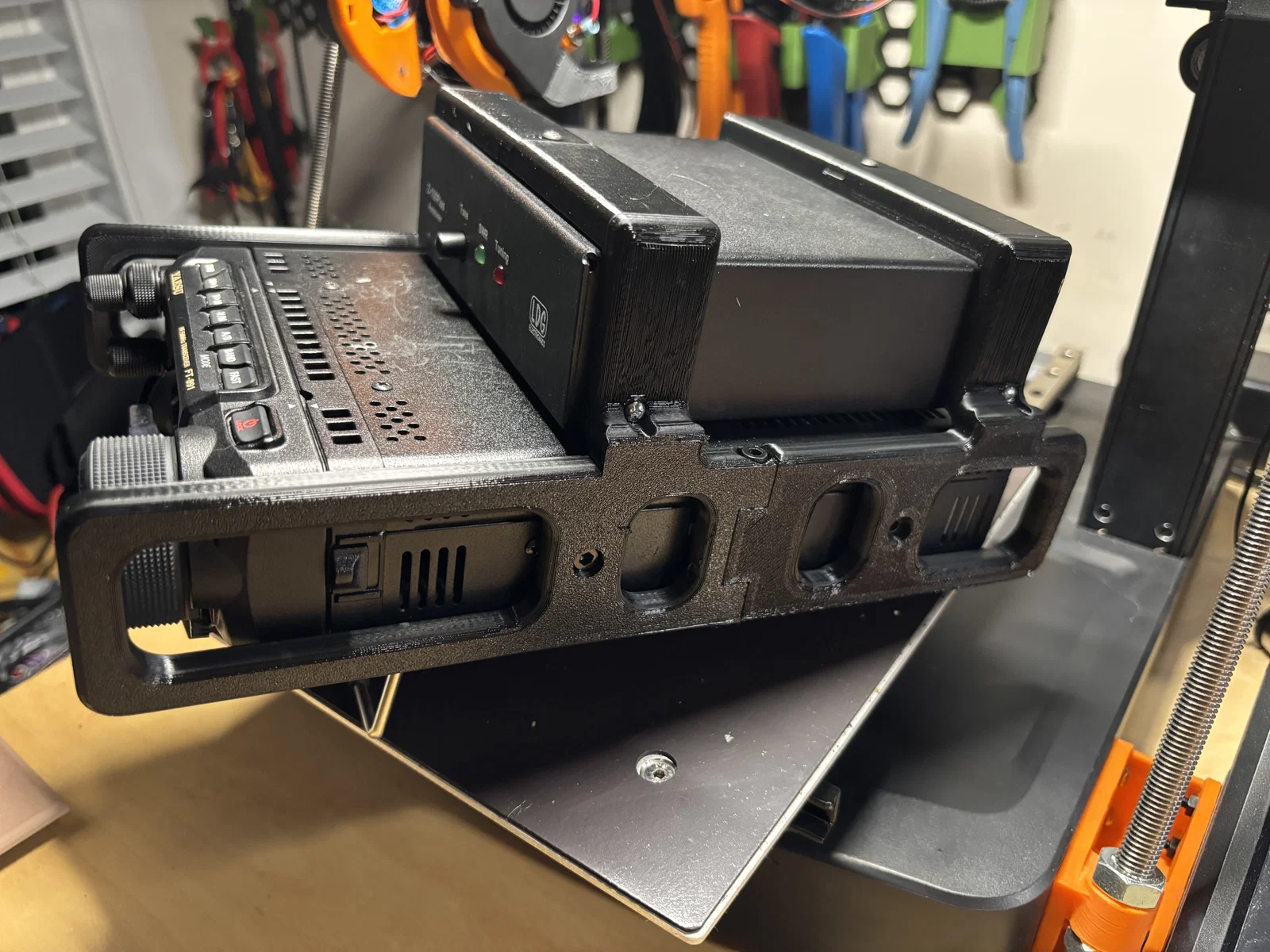

Hai mảnh ở mỗi bên được gắn chặt với nhau bằng hai ốc cấy nhiệt (heat inserts) M4 nung nóng vào mặt trên và mặt dưới của ngàm ghép ở các mảnh ray phía sau (mũi tên đỏ), cùng với ốc M4x12 vặn từ mặt trên của ngàm ghép phía trước và một con khác vặn từ mặt dưới (mũi tên xanh).

Các thanh ray được bắt vào FT-891 bằng ốc lục giác M4x12. Hai bên hông được liên kết phía trên bằng hai ốc lục giác M3x8 và đai ốc M3. Rất tiếc là Z100 dùng ốc hệ inch, nên mình bắt vít bằng ốc #4-40x½" ở 4 góc.

Phần cứng cần chuẩn bị:

8 - Ốc lục giác M4x12 2 - Ốc đầu tròn M3x8 2 - Đai ốc M3 4 - Ốc cấy nhiệt M4 4 - Ốc đầu tròn #4-40x1/2"

In ấn:

Mình in bằng máy Ender 3 V3KE. Vì kích thước bàn in hạn chế nên mỗi bên chia làm hai phần. Nếu bạn có bàn in lớn hơn, có thể gộp hai mảnh ray lại thành một khối (Boolean) để bỏ qua phần ốc cấy nhiệt và ốc liên kết.

Mình in bằng nhựa PETG với 4 lớp tường (walls) và 30% infill kiểu gyroid. Bạn nhớ bật hỗ trợ (supports) nhé. Các file STL chưa được xoay đúng hướng để in. Mình khuyên bạn nên đặt mặt ngoài của thanh ray tiếp xúc với bàn in để giảm hỗ trợ và tăng độ bám dính.
