Giá đỡ bộ thu dual-band W1GHZ cho chảo DirectTV Slimline
Giá đỡ tiện lợi dạng plug-and-play dành cho bộ thu 10/24GHz W1GHZ trên chảo DirectTV Slimline. Thiết kế giữ nguyên tiêu cự, lắp đặt nhanh chóng bằng chốt khóa có sẵn. Khuyên dùng in bằng nhựa PETG với infill đặc để đảm bảo độ bền.
Mô tả

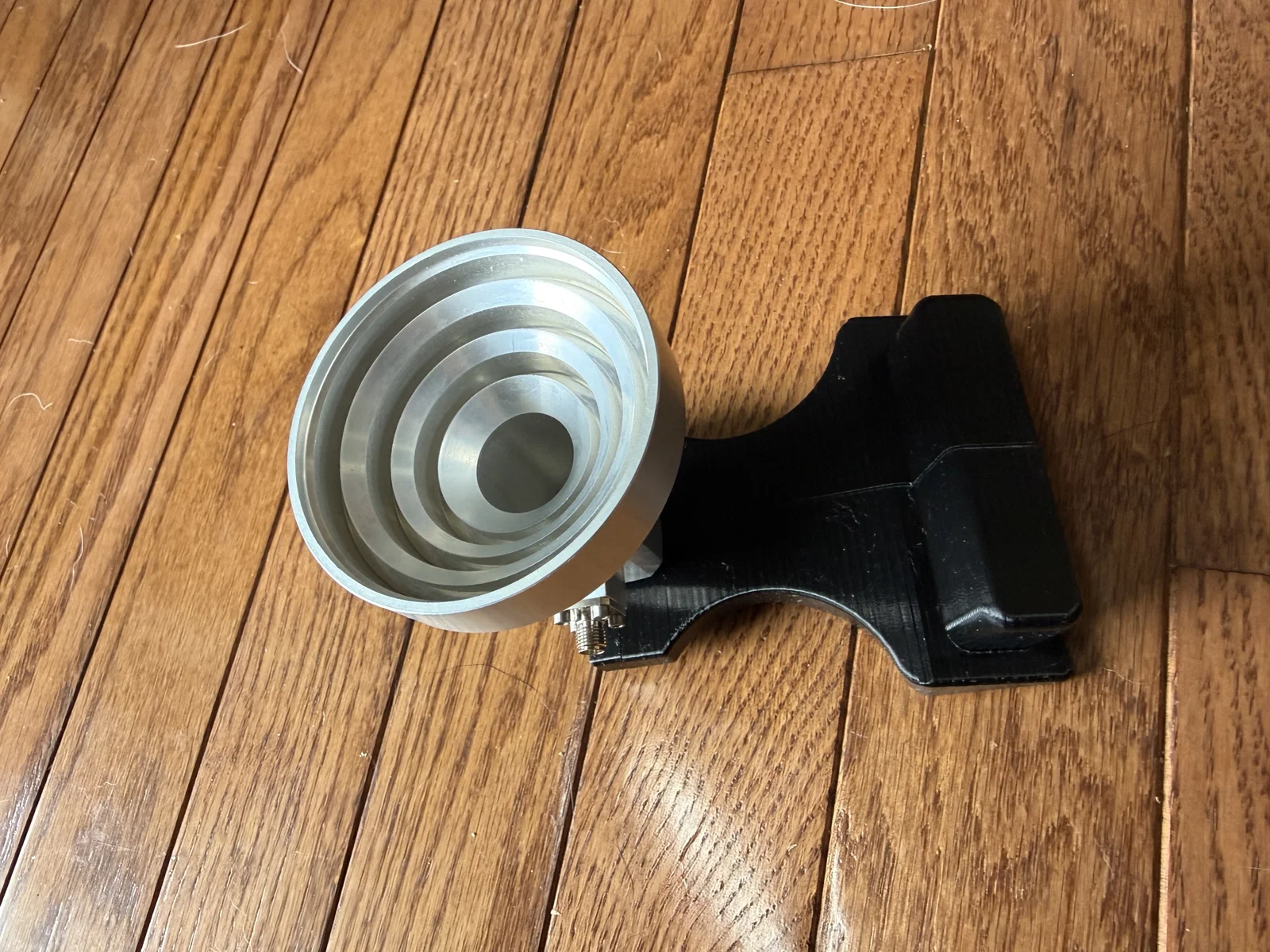

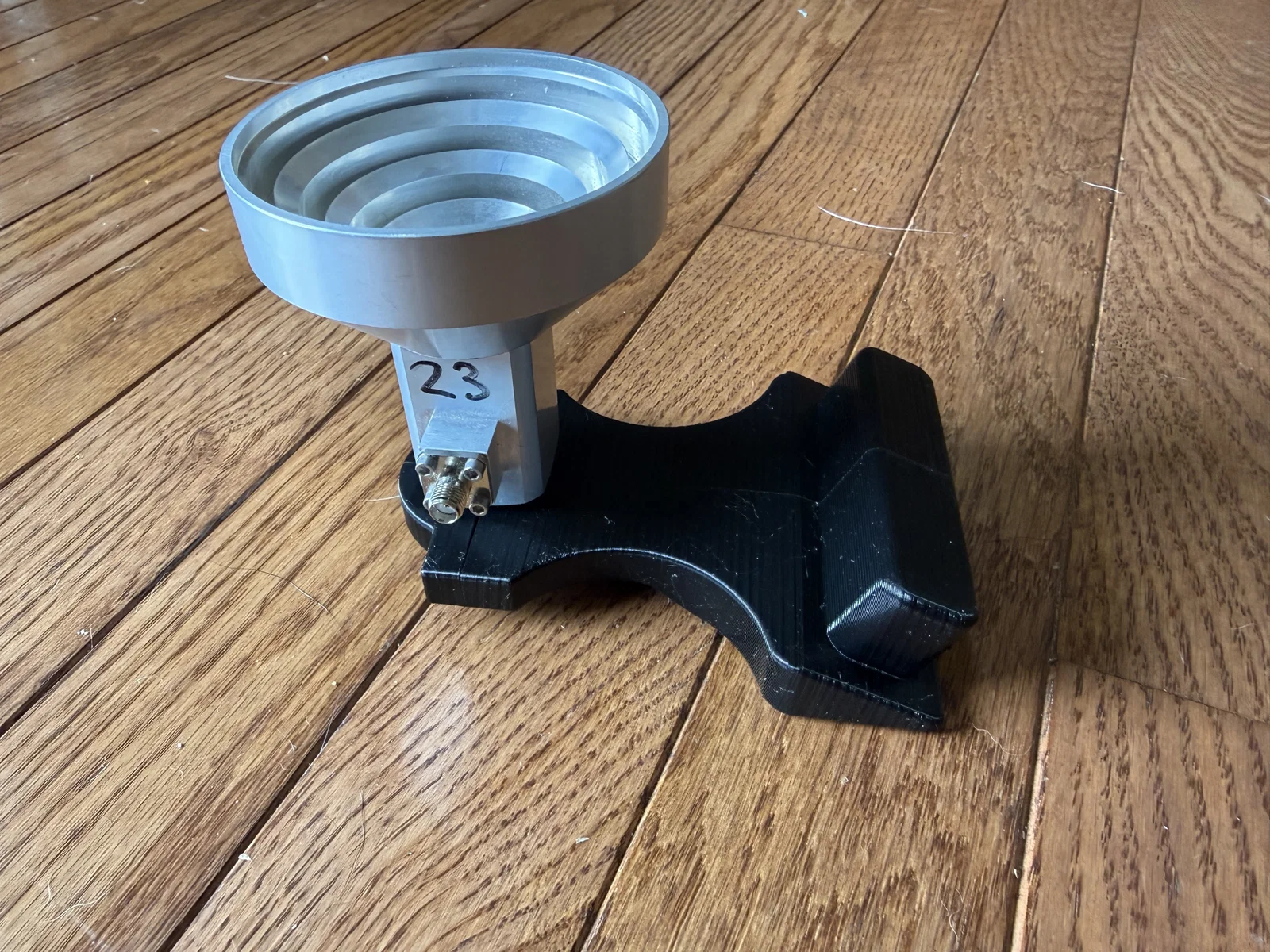

Đây là giá đỡ cho bộ thu (feed) dual-band 10/24GHz W1GHZ được thiết kế để lắp vừa vặn với chảo thu sóng DirectTV Slimline. Nó có cùng góc độ và vị trí với LNB gốc của DirectTV, giúp cho bộ thu của bạn nằm chính xác tại điểm tiêu cự của chảo.

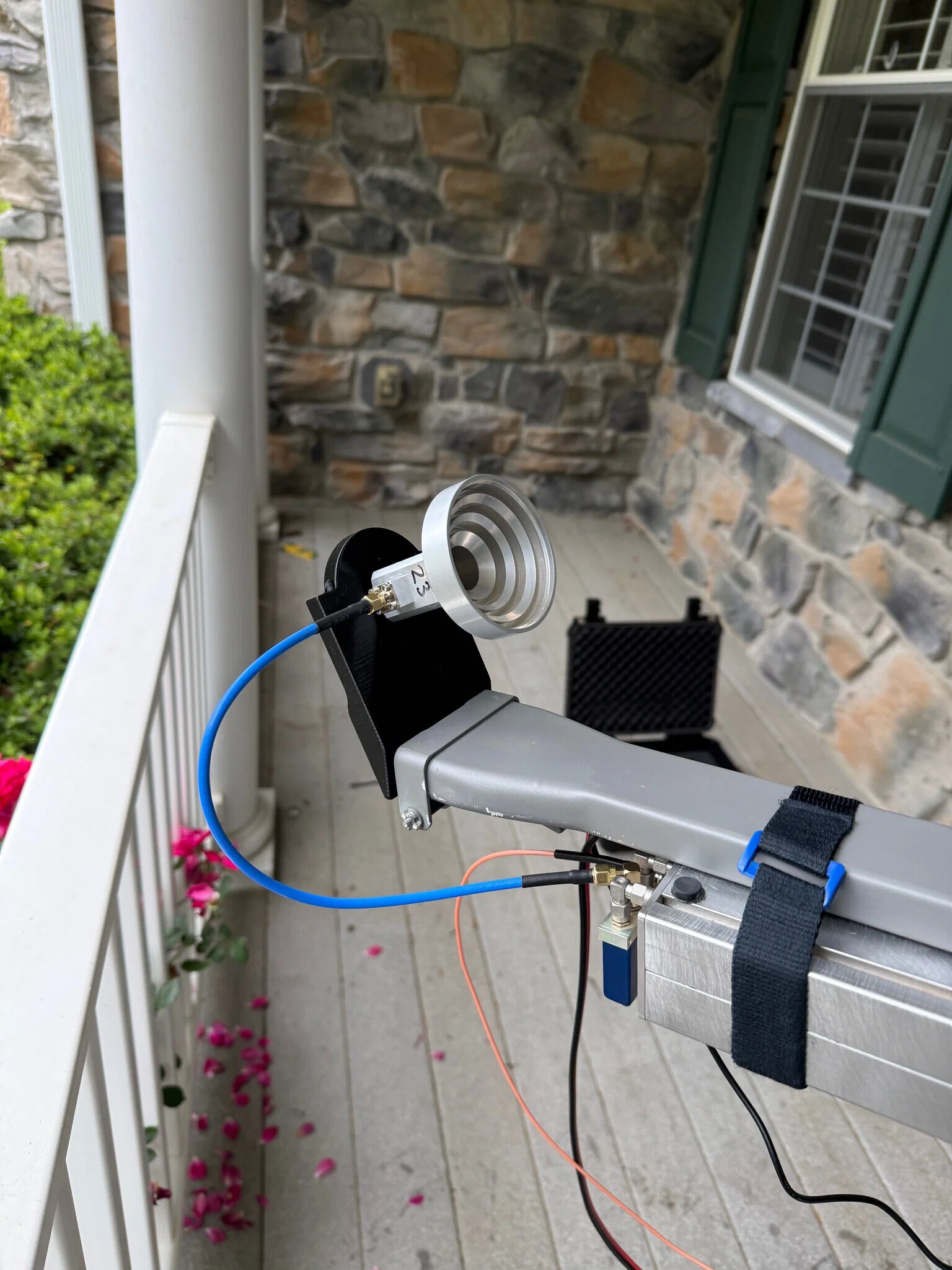

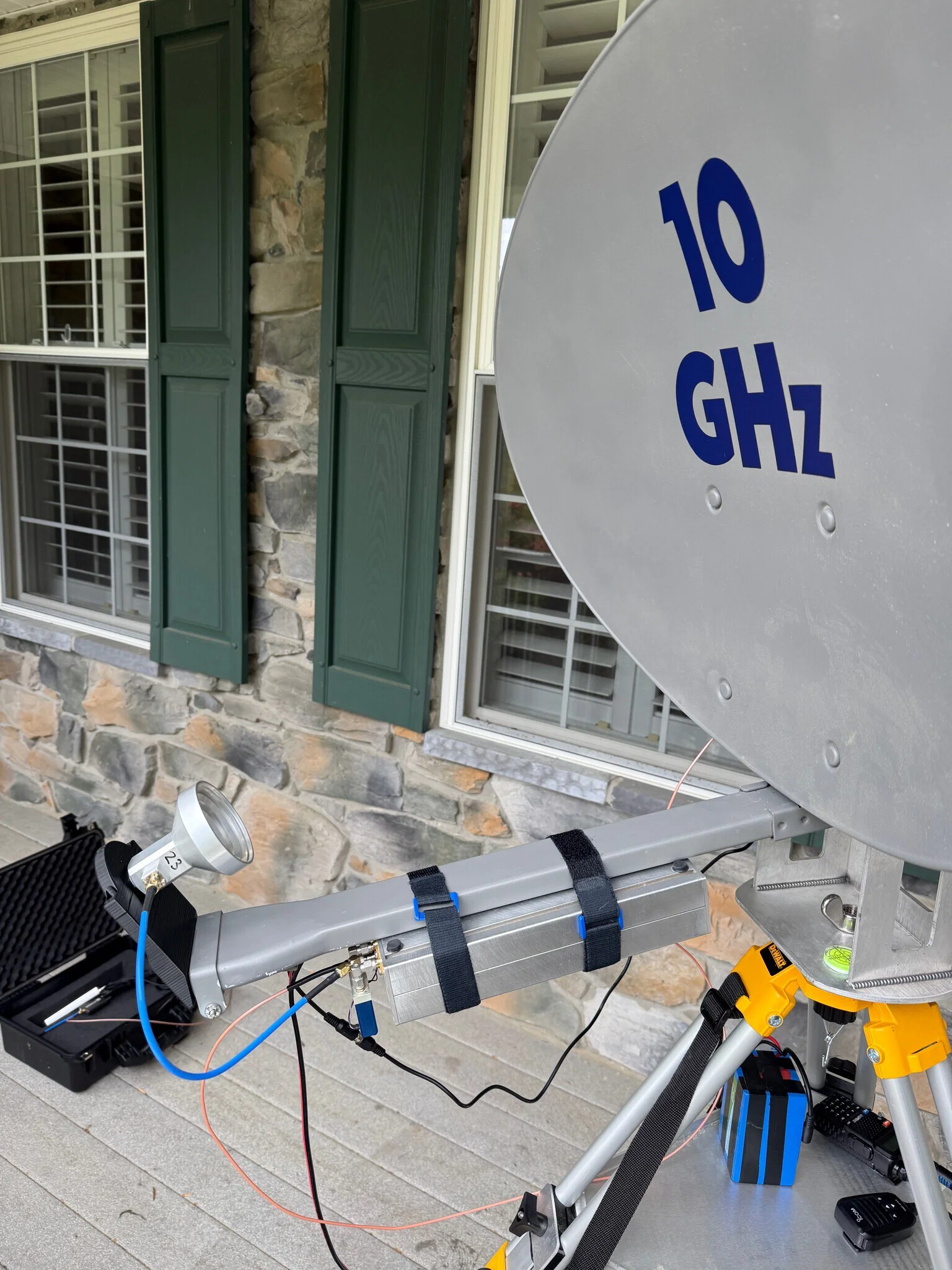

Giá đỡ này gắn trực tiếp bằng cơ chế tháo lắp nhanh có sẵn trên chảo. Bạn chỉ cần mở khóa, tháo LNB cũ ra, cắm cái này vào và đóng khóa lại. Rất đơn giản.

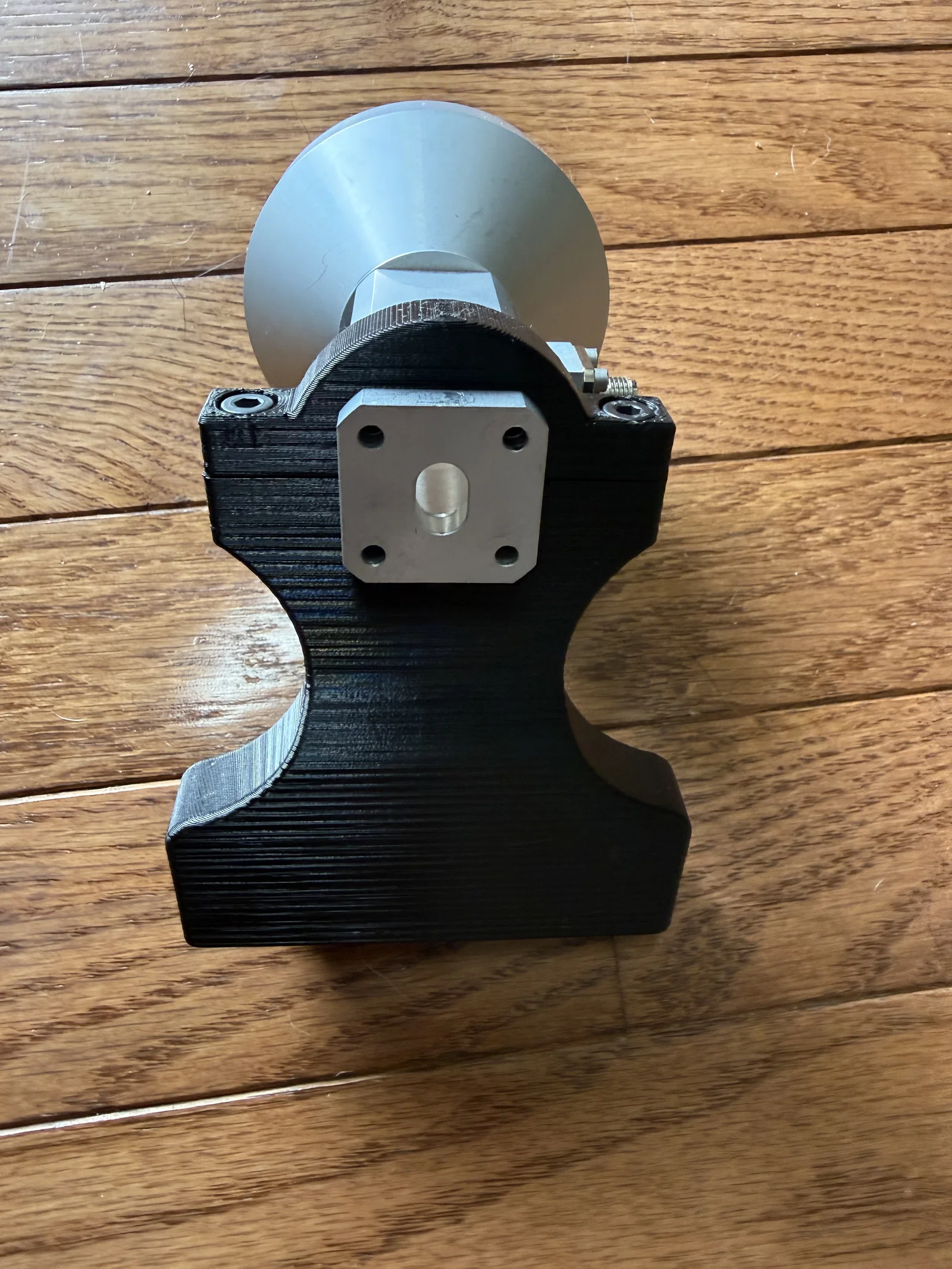

Tôi sử dụng ốc cấy nhiệt (heat set inserts) 4mm ở phần đế và dùng ốc vít đầu trụ (socket cap screws) 4mm để giữ nắp.
- M4 Heat Set Insert cho in 3D: https://www.amazon.com/HANGLIFE-Heat-Set-Threaded-Printing-Components/dp/B0CS6XGMFD
Tôi in bằng nhựa PETG với chiều cao lớp in 0.020" và mật độ lấp đầy (infill) đặc hoàn toàn.
Đặc biệt cảm ơn Andy, WA4BRX, đã hỗ trợ tinh chỉnh thiết kế này và cung cấp hình ảnh!
