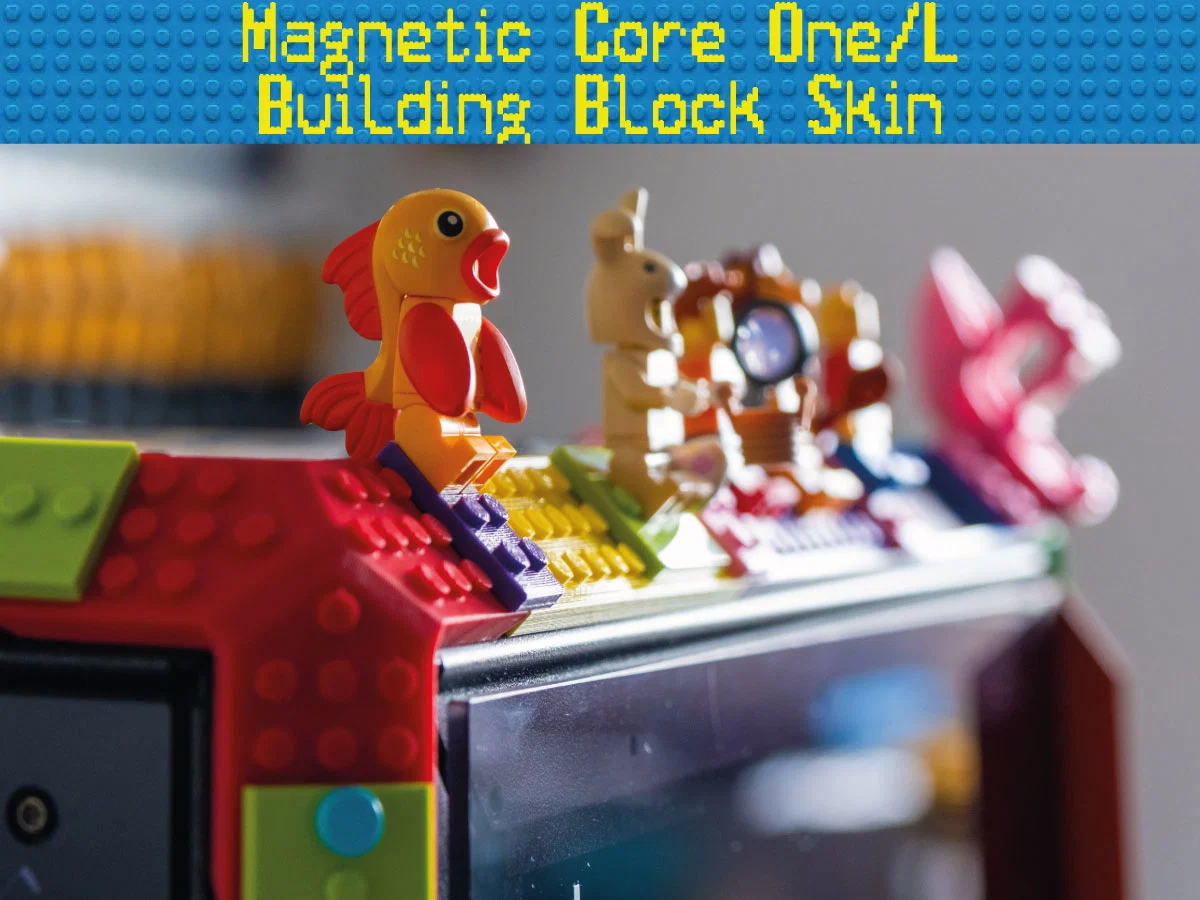

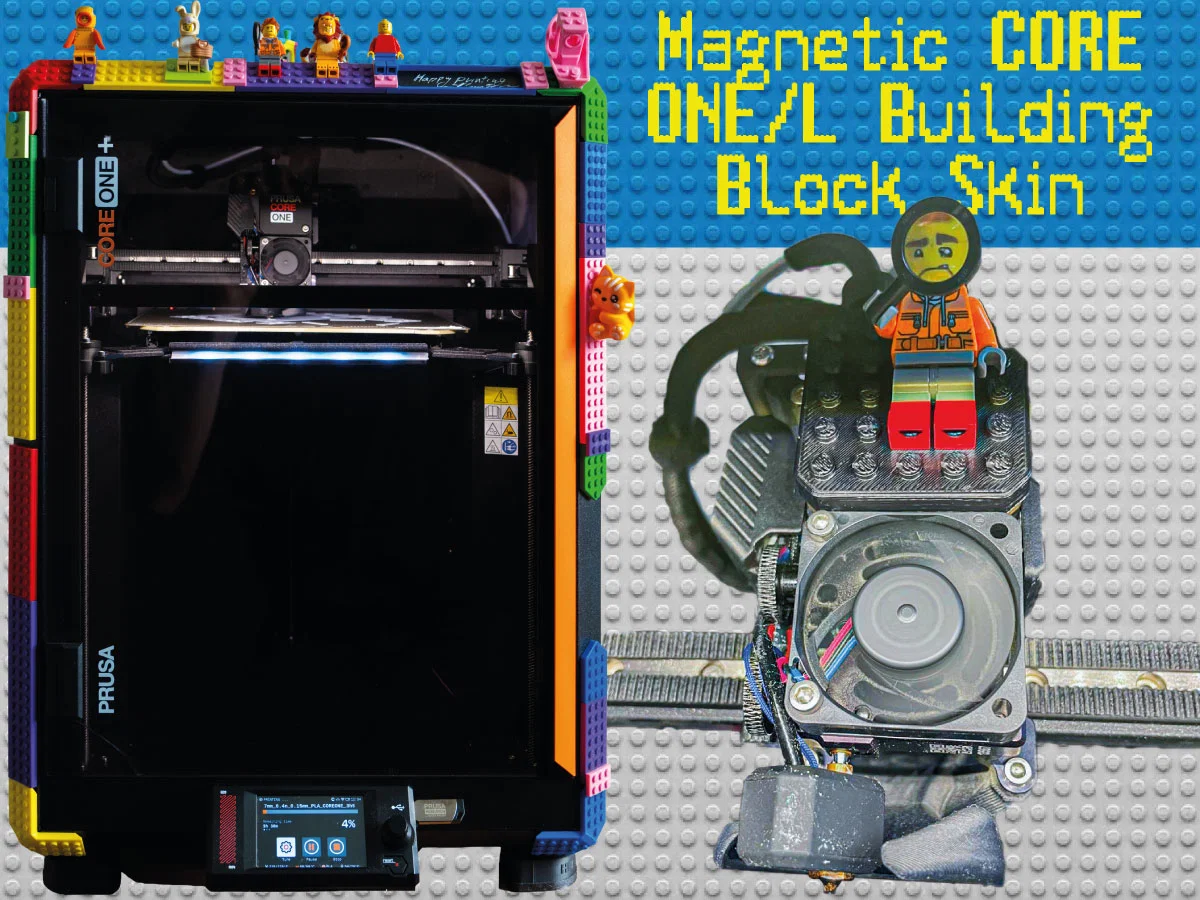

Bộ vỏ lắp ghép (Building Block Skin) cho Magnetic Core One/L

Các tệp tin

Các tệp đã tải lên tuân theo quy ước đặt tên đơn giản:

<PrinterModel>_<MagnetSize>-Magnet_<BlockType>_<StudCount>-Studs_<Axis>.stl

• PrinterModel - Nếu linh kiện dành riêng cho Core One hoặc Core One L, tệp sẽ bắt đầu bằng C1 hoặc C1L. Nếu linh kiện dùng chung cho cả hai máy, tiền tố này sẽ được lược bỏ.

• MagnetSize - Kích thước nam châm danh nghĩa, đường kính x độ dày. Mô hình sẽ có khe hở lớn hơn một chút (+0.1 mm) để bù trừ độ co ngót.

• BlockType - Loại khối lắp ráp, hình ảnh và mô tả nằm bên dưới.

• StudCount - Chiều dài x chiều rộng của khối tính theo đơn vị số chốt (stud). Chiều rộng mặc định là 3 chốt, chiều dài thay đổi tùy loại.

• Axis - Một số linh kiện dành riêng cho trục XY hoặc Z. Những linh kiện không cố định theo trục sẽ lược bỏ phần này trong tên tệp.

Ví dụ: C1_8x2-Magnet_Corner_5x3-Studs.stl đề cập đến một mảnh góc, dành riêng cho Core One, có khe gắn nam châm đường kính 8mm dày 2mm, với chiều dài 5 chốt và chiều rộng 3 chốt.

Các linh kiện dành cho một trục hoặc hướng cụ thể, hoặc cho một loại máy cụ thể, đều có dòng chữ chỉ dẫn cách lắp đúng ở mặt sau.

Các loại khối

Núm xoay màn hình

Một bộ phận thay thế đơn giản cho núm vặn gốc. Có thể thay thế cho núm vặn trên Mk4, CORE One và CORE One L.

Lắp vừa khít, in không cần hỗ trợ (support).

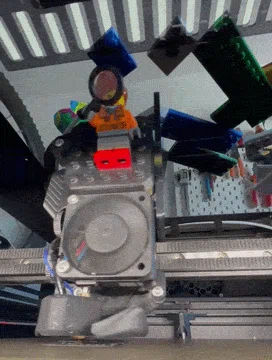

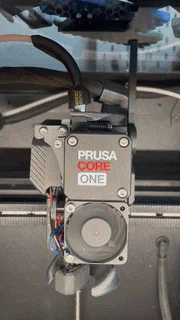

Nắp Nextruder

Nắp đậy dạng cài cho Nextruder, có tích hợp các chốt lắp ghép.

Đây là bộ phận duy nhất cần hỗ trợ khi in. Tôi khuyên bạn nên dùng hỗ trợ kiểu snug với một lớp interface (loại light). Bạn sẽ cần gỡ hỗ trợ cẩn thận để đảm bảo nắp bám chặt vào Nextruder.

Lưu ý rằng việc lắp thêm nắp này có rủi ro. Nếu nó (hoặc bất cứ thứ gì gắn trên nó) bị rơi ra trong khi in, nó có thể làm hỏng bản in hoặc máy in của bạn. Hãy đảm bảo nắp được gắn chắc chắn. Các phụ kiện bổ sung như mô hình minifigure cũng phải được gắn chặt. Nếu không chắc chắn, hãy dùng keo dán chúng vào nắp.

Khối đoạn (Segment)

Khối lắp ghép tiêu chuẩn, có sẵn nhiều độ dài khác nhau. Có phiên bản đặc biệt với phần khoét để gắn bản lề cửa.

Dùng chung cho cả hai dòng máy.

Khối góc (Corner)

Khối góc tiêu chuẩn 5x3 chốt. Cần 3 nam châm. Ba mặt không có chiều dài bằng nhau! Nếu lắp sai, chúng sẽ tạo ra khe hở trên lớp vỏ! Mỗi mặt đều có chữ ở phía sau để chỉ hướng lắp đúng (XY hoặc Z).

Có phiên bản khác nhau cho Core One và Core One L.

Khối kết nối (Connector)

Giúp kết nối chắc chắn hai khối với nhau. Mặc dù không bắt buộc, các đầu nối này đảm bảo lớp vỏ của bạn không bị rời ra.

Khối chặn cuối (End Block)

Trong trường hợp bạn không muốn phủ toàn bộ khung máy và cần một miếng chặn ở cuối cho đẹp mắt.

Có phiên bản khác nhau cho Core One, Core One L và cho trục XY, Z.

Hiện tại chỉ có phiên bản 5x3 chốt.

Hướng dẫn lắp ráp

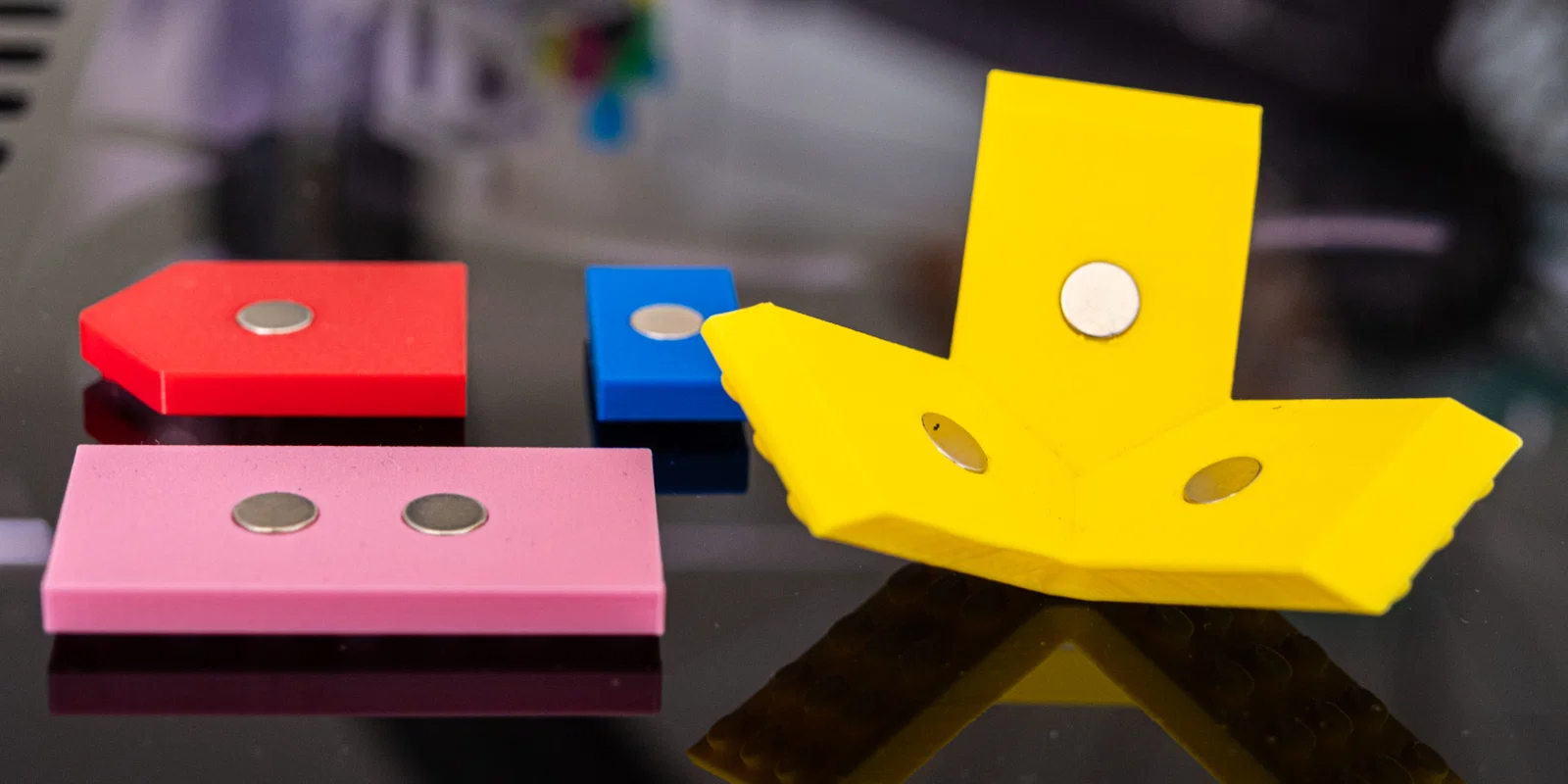

Các khối lắp ghép được gắn vào khung máy in bằng nam châm. Nam châm nên vừa khít vào các khe ở mặt sau của các khối. Việc dán keo là tùy chọn. Hiện tại, có hai kích thước nam châm được hỗ trợ (8x2mm và 6x3mm). Bạn có thể kết nối thêm các khối bằng các mảnh kết nối đi kèm hoặc dùng các mảnh lắp ghép từ thương hiệu bạn yêu thích.

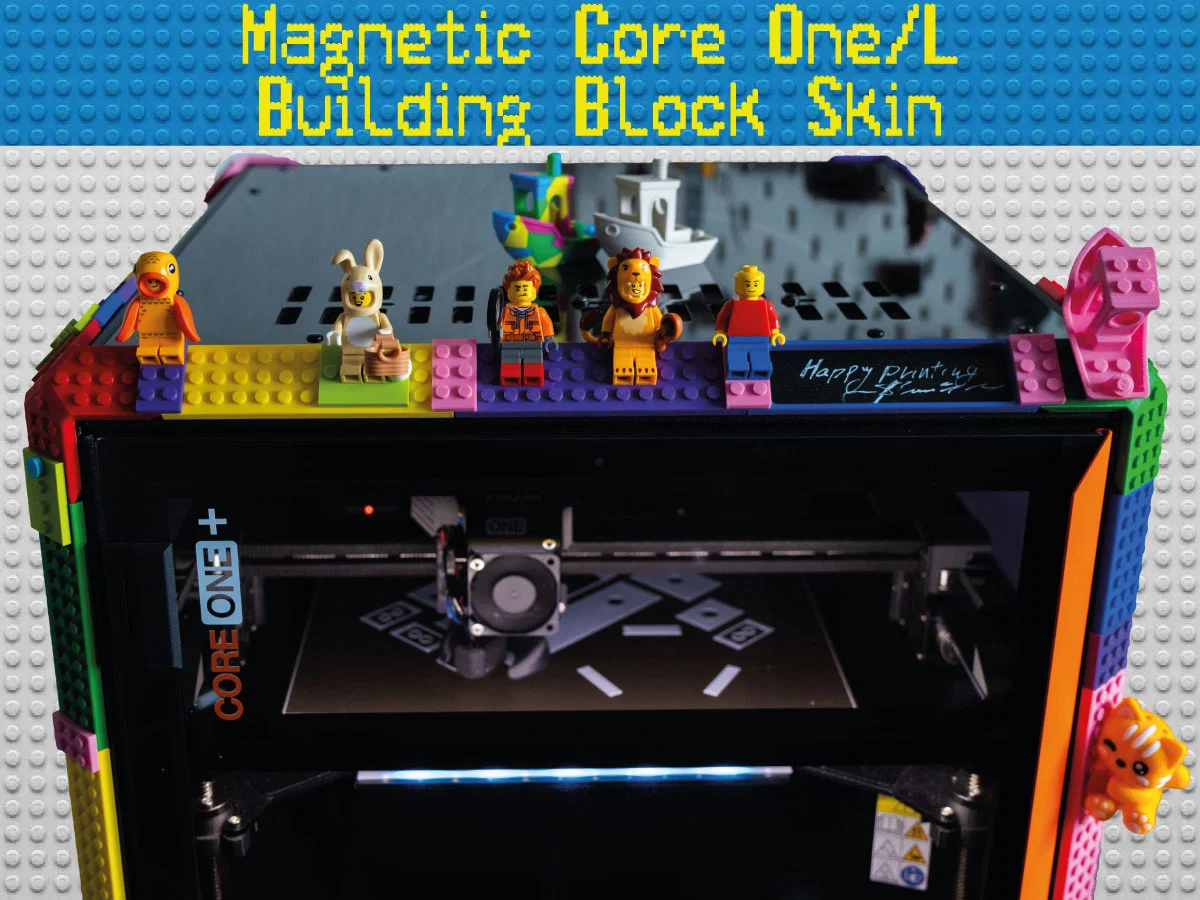

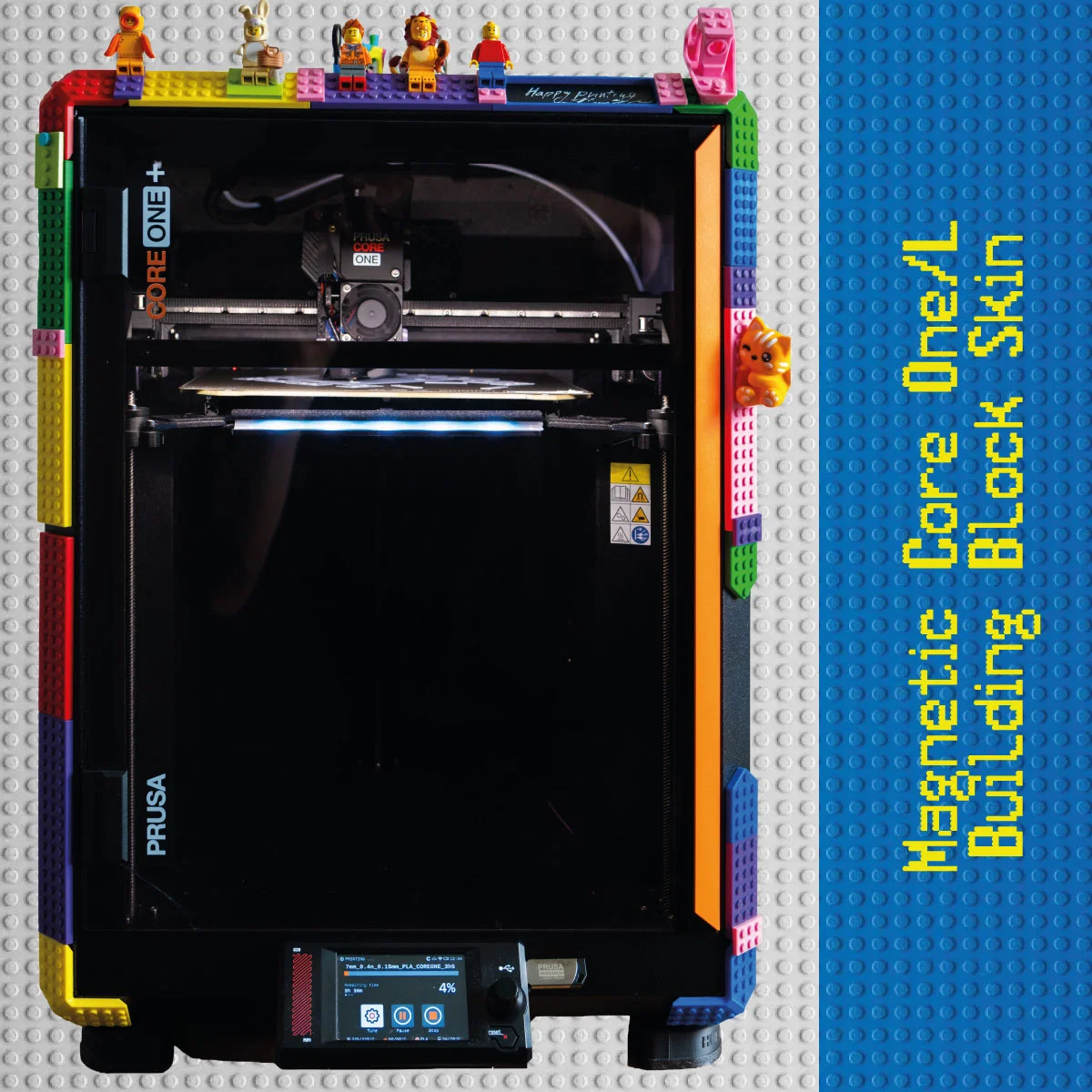

Để phủ toàn bộ khung cho Core One, bạn cần 8 khối góc và tổng cộng 49 chốt trên trục XY và 65 chốt trên trục Z. CORE One L yêu cầu 55 chốt trên trục XY và 75 trên trục Z. Các con số này đã bao gồm cả các khối góc, vì vậy bạn sẽ cần các khối đoạn có chiều dài lần lượt là 39 và 55 chốt (cho CORE One) hoặc 45 và 65 chốt (cho CORE One L). Để giữ cho cửa mở được trọn vẹn 180°, bạn nên dùng 2 khối có phần khoét cho bản lề, đặt ngay sau góc trên và cách góc dưới 4 chốt (có thể khác đối với C1L, chưa kiểm chứng).

Các khối góc phải được đặt đúng hướng vì trục Z dài hơn một chút so với trục XY. Hãy chú ý dòng chữ được in ở mặt sau. Nếu bạn thấy có khe hở trên lớp vỏ, có lẽ bạn cần xoay lại một hoặc nhiều khối góc.

Remix và đóng góp

Để tôn trọng và ghi nhận việc Prusa công khai các tệp CAD của máy in Core One / Core One L, bản mod này được phát hành theo giấy phép CC-BY (cho phép sử dụng thương mại, remix và đăng tải lại, chỉ cần ghi công tác giả). Tôi cung cấp các tệp Autodesk Fusion và STEP để giúp việc remix nhanh chóng và dễ dàng.

Các tệp Fusion đã được thiết lập tham số. Với những thay đổi đơn giản như kích thước nam châm hoặc dung sai chốt, bạn chỉ cần thay đổi 2-4 thông số là xong!

Bạn muốn sử dụng lớp vỏ lắp ghép với kích thước nam châm khác? Bạn cần chiều rộng hoặc chiều dài khối khác? Đừng ngại để lại bình luận yêu cầu hoặc tự tạo ra chúng và đăng tải dưới dạng bản Remix!

Nhật ký thay đổi

• 17.05.2026: Đăng tải lần đầu
• 22.05.2026: Loại bỏ các khối bù trừ lỗi thời, cập nhật khối góc và khối chặn cuối với chữ in nổi.
• 22.05.2026: Thêm khối góc và khối chặn cuối dành riêng cho CORE One L.
• 25.05.2026: Thêm kích thước nam châm mới: 6x3mm.
• 26.05.2026: Thêm nắp Nextruder dạng lắp ghép.
• 31.05.2026: Thêm núm xoay cho màn hình.
