Bộ chuyển đổi lỗ thông hơi máy sấy để luồn cáp điện mặt trời vào nhà

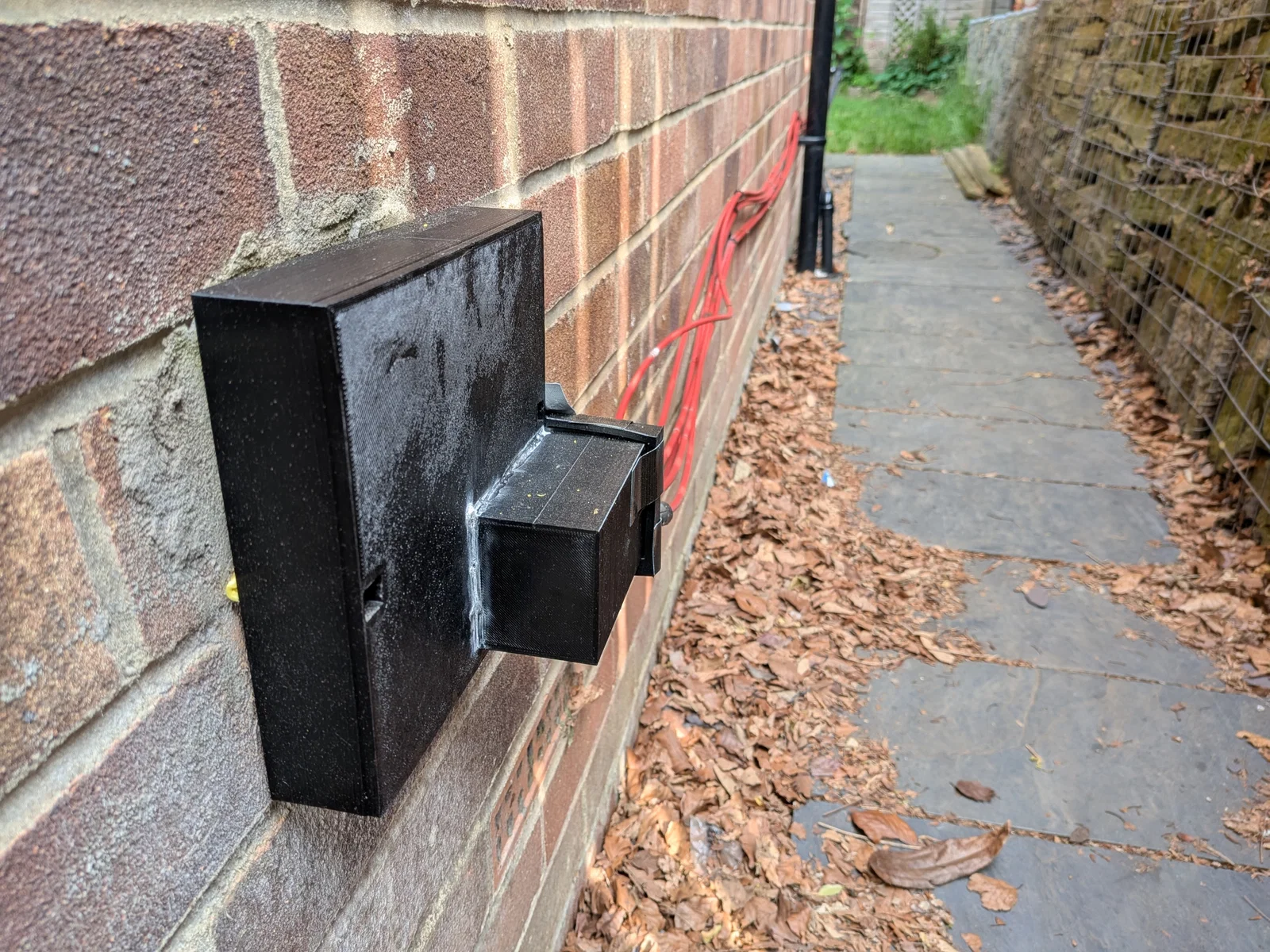

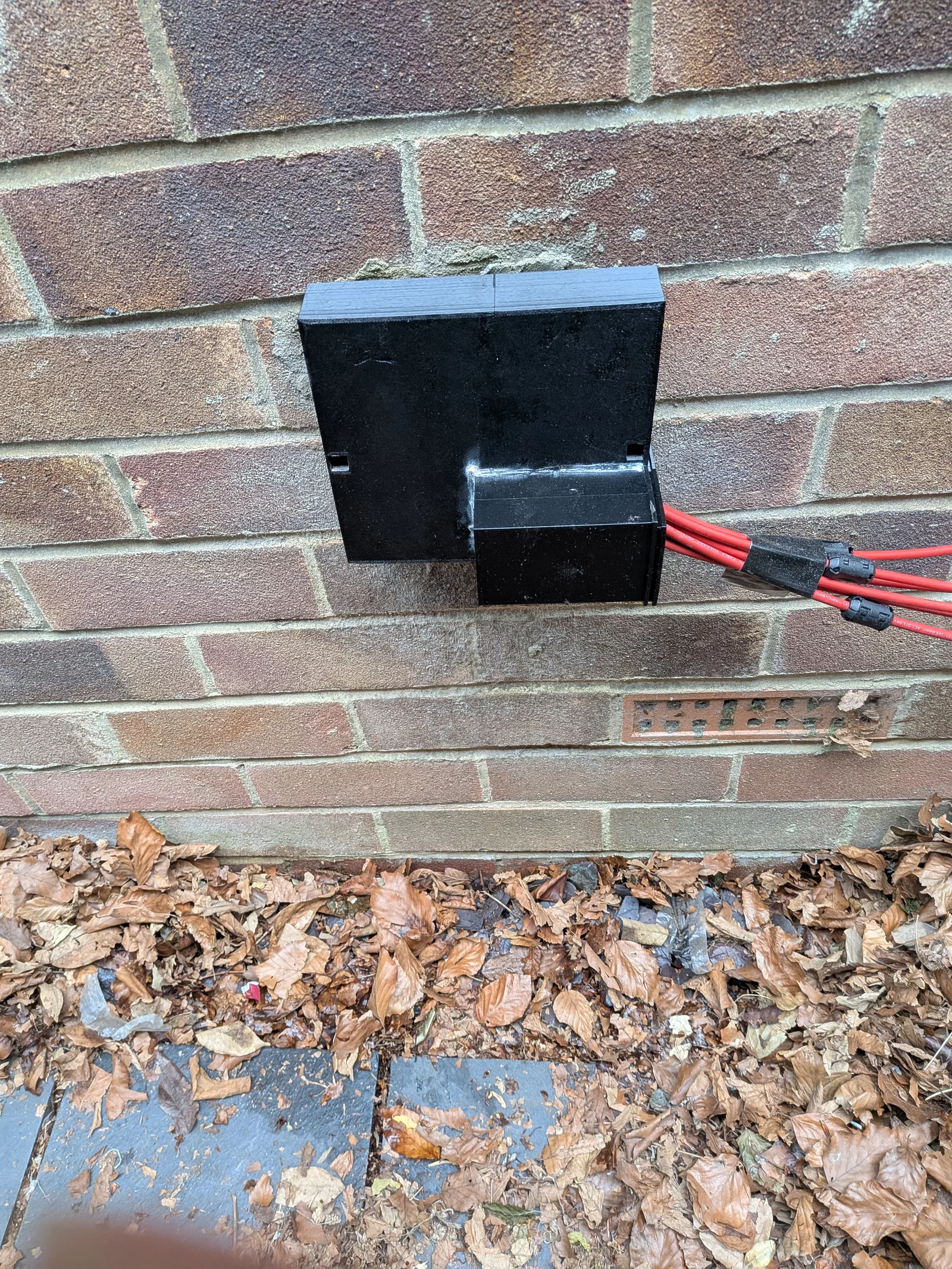

Tôi vừa lắp một hệ thống điện mặt trời nhỏ ở sân vườn trên hàng rào và nhà kho. Tôi cần cách để dẫn dây cáp xuyên qua tường, vì đã quyết định dùng pin Ecoflow 2kw để chạy máy sấy bơm nhiệt, nên tôi có sẵn một lỗ thông hơi máy sấy cũ kích thước 150mm x 150mm bên ngoài (tôi nghĩ ống dẫn là 100mm). Tôi luồn cáp qua để nối với pin ở phía bên kia tường và tạm thời dùng băng keo Gorilla dán lại. Để giải quyết lâu dài, tôi đã thiết kế một tấm che đơn giản để: A, giúp nhìn gọn gàng hơn và B, cho phép tôi bịt kín lỗ thông hơi tốt hơn (dù vẫn dùng băng keo Gorilla nhưng trông chỉn chu hơn nhiều).

Phiên bản tôi in sử dụng file 2 và 3 in bằng nhựa TPU độ cứng 85 shore (màu đen) để có độ linh hoạt, còn các phần 4 và 5 in bằng nhựa PETG màu đen để tăng độ bền và chịu thời tiết.

Vì cài đặt phần hỗ trợ (support) trên máy in của tôi lúc này với PETG chưa được tốt lắm nên tôi không in tất cả trong một lần, nếu không tôi đã in luôn phần 1 bằng PETG cho liền lạc.

Tôi dùng keo dán nhanh (superglue) và dung dịch kích hoạt để gắn phần 4 vào phần 5 sau khi đã mài dũa các miệng lỗ bằng máy mài cầm tay (Dremel) để khớp nối vừa vặn nhất.

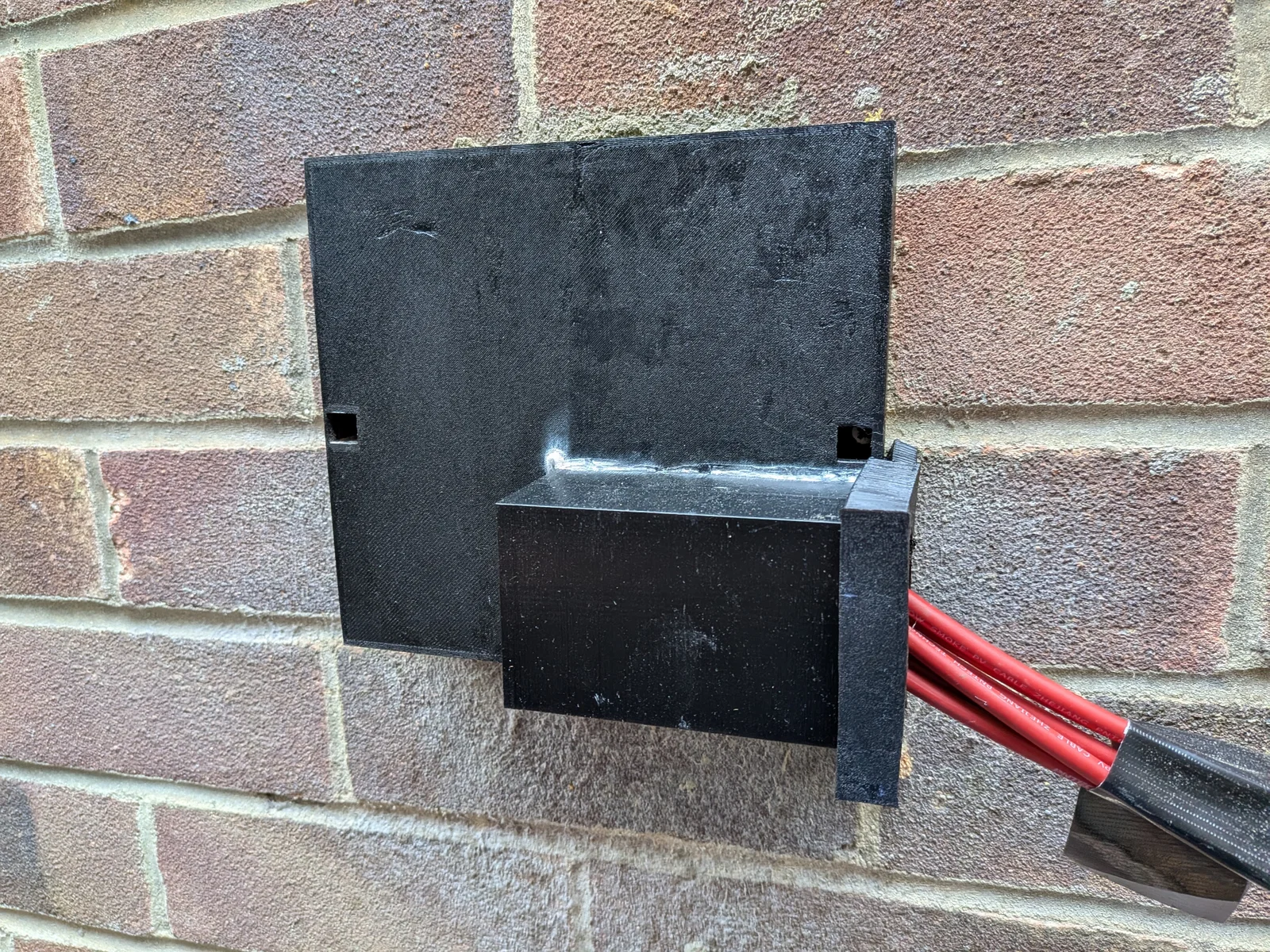

Tôi đánh dấu vị trí lỗ vít trên tường, khoan lỗ 5mm, dùng tắc kê vàng và vít ngoại thất loại 65mm x 4mm (bạn có thể cần mũi khoan dài để luồn lách qua phần hộp bên phải).

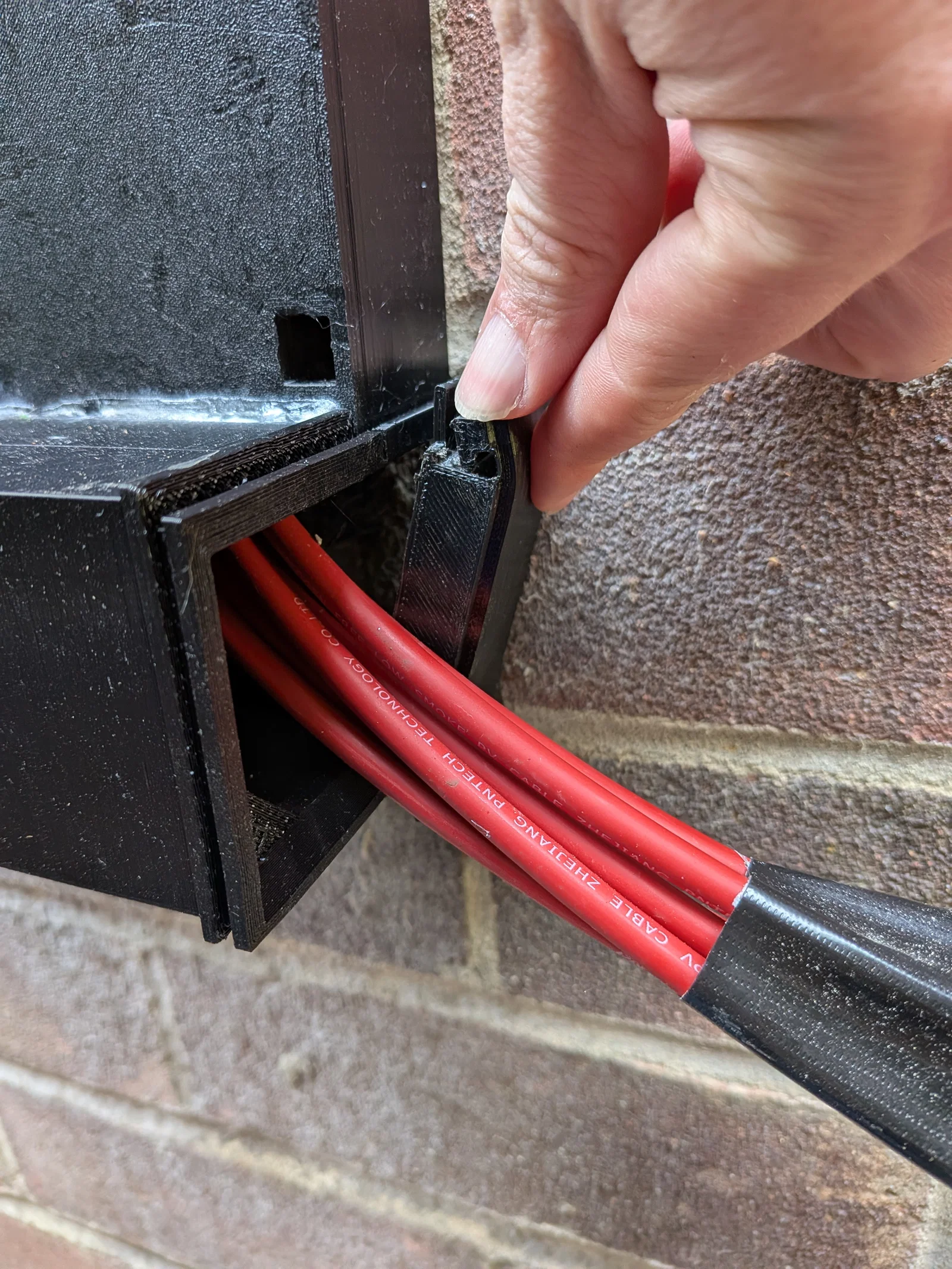

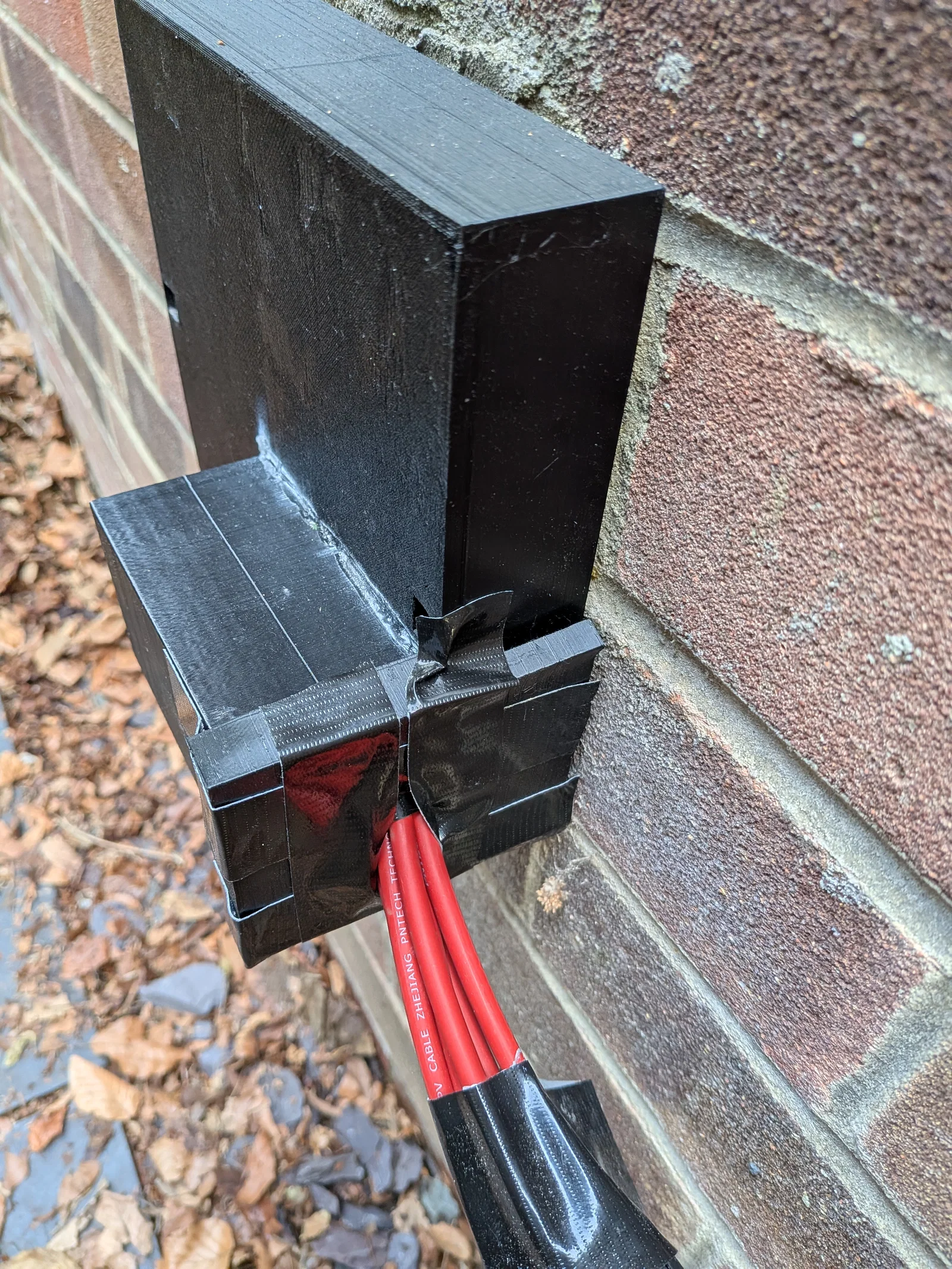

Sau đó, tôi đẩy các phần 2 và 3 vào vị trí, đảm bảo các gioăng kép được khít chặt. Bạn có thể dùng keo dán nếu muốn hoặc chỉ cần lắp khít nếu dung sai máy in của bạn chuẩn. Lỗ này đủ lớn để luồn nhiều dây cáp, tôi đã đi 6 sợi cáp 6mm qua và bịt kín bằng băng keo đen Gorilla để ngăn chuột. Lớp băng keo này thỉnh thoảng có thể cần thay mới nhưng cũng không phải vấn đề lớn.

Thông báo an toàn cần thiết

Nếu sử dụng thiết kế này, hãy đảm bảo rằng lỗ thông hơi đó hoàn toàn không còn sử dụng và không có quạt hay thiết bị nào ở phía bên kia tường có thể gây vướng vào dây cáp. Hãy chắc chắn mọi thứ đã được bịt kín để côn trùng hoặc động vật nhỏ không chui vào nhà.

Ngoài ra, vui lòng đo kỹ kích thước lỗ thông hơi trước khi in. Nếu sai lệch 1-2mm, bạn có thể chỉnh tỷ lệ (scale) các linh kiện tăng hoặc giảm một chút cho vừa vặn.
