Đế gắn FriendlyElec NanoPi R4S lên thanh DIN rail 35mm

Tác giả KaosuNeko

Lượt tải
2
Lượt thích
1
Lượt coi
76

File 2 8 MB

  • FriendlyElec_Nanopi_R4S_1G_DIN_mount_1780261507.stlSTL · 5 MB
  • FriendlyElec_Nanopi_R4S_1G_top_cover_50mm_fan_1780261509.stlSTL · 3 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

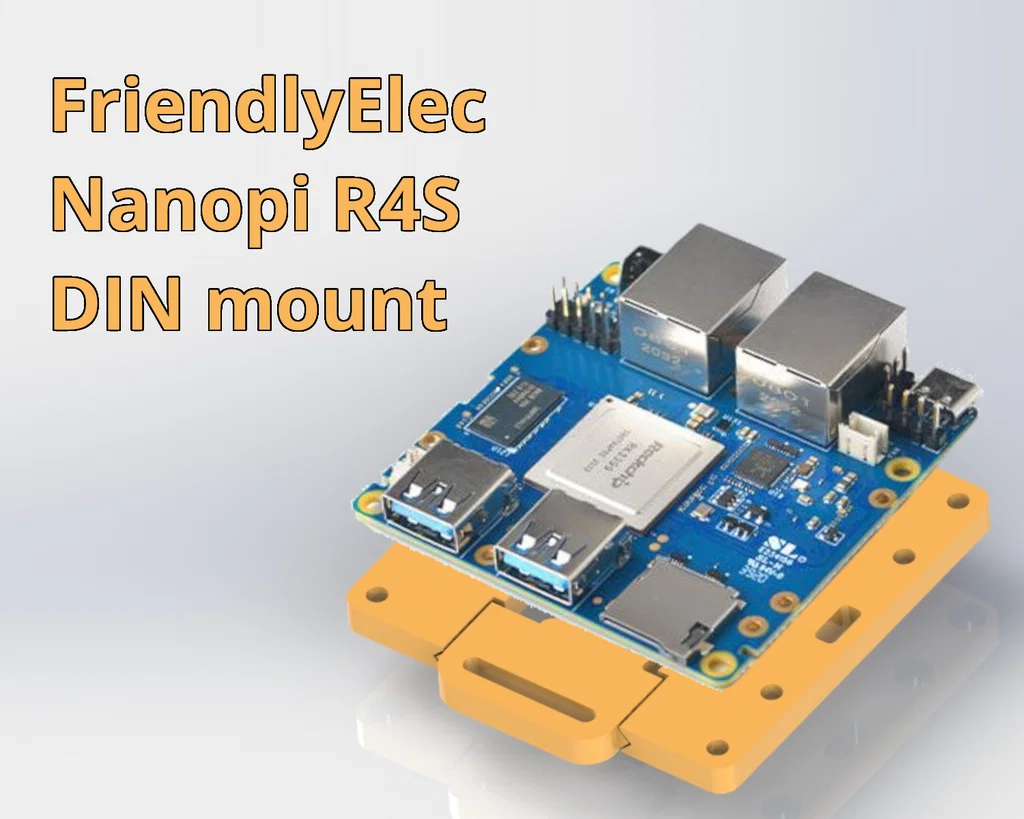

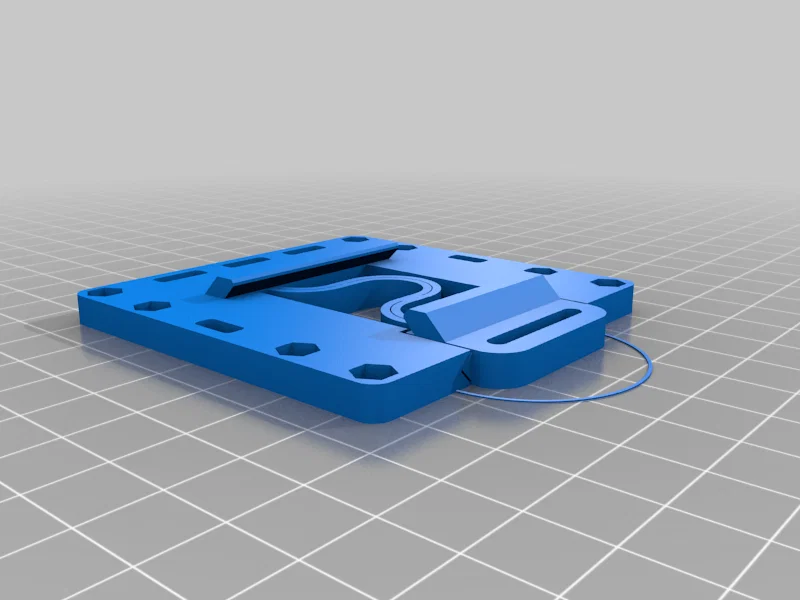

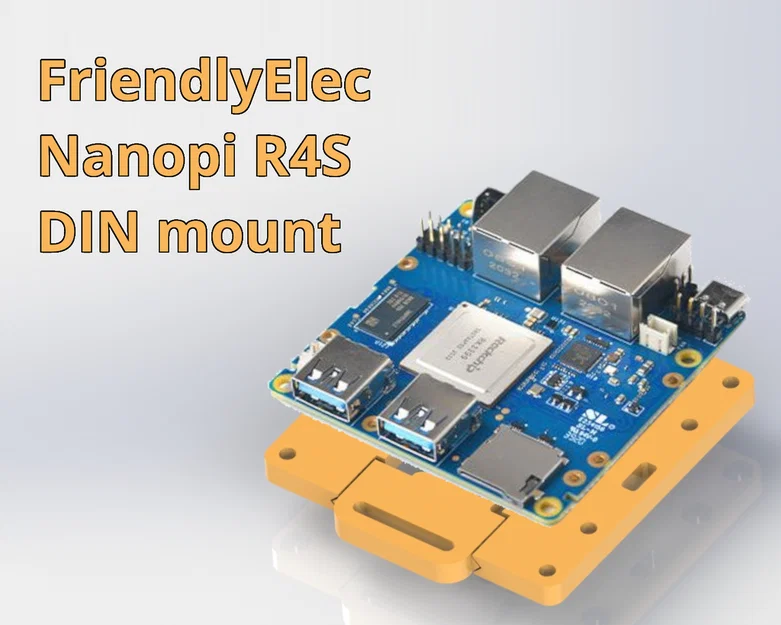

Đế gắn DIN rail cho FriendlyElec NanoPi R4S

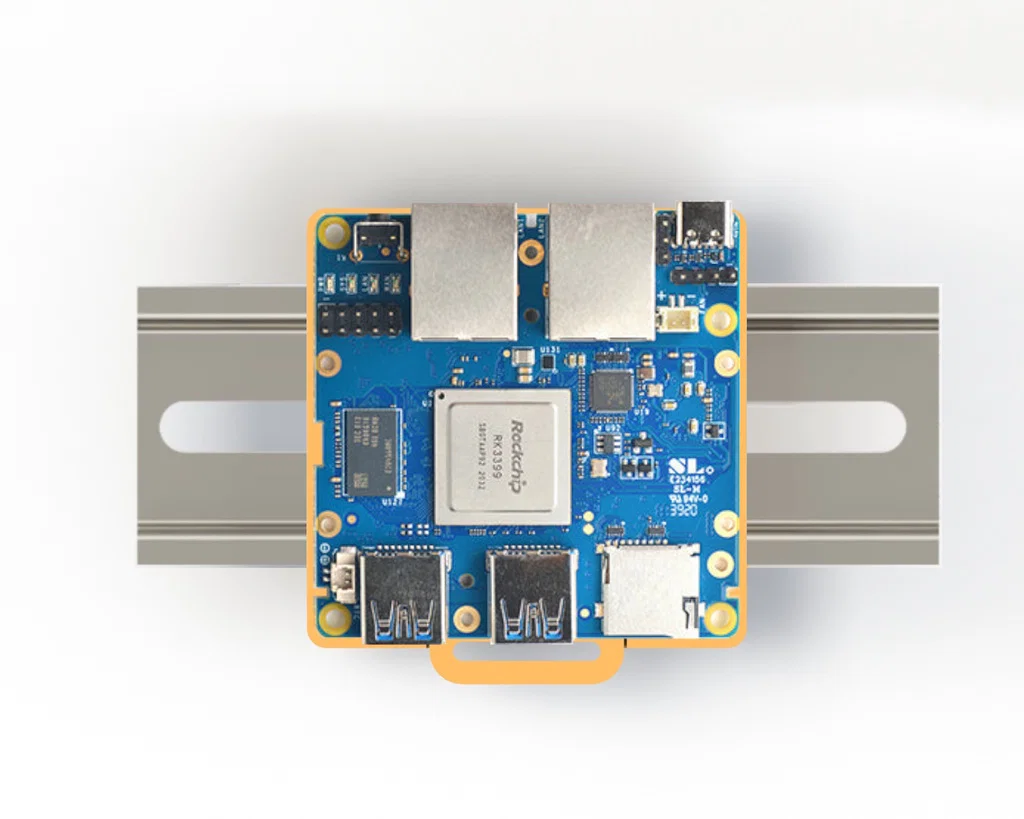

Nếu bạn đang sử dụng FriendlyElec NanoPi R4S làm bộ định tuyến (router) hoặc máy chủ mini tại nhà và muốn tối ưu hóa không gian trong tủ điện, thì phụ kiện in 3D này chính là giải pháp hoàn hảo. Đây là khung đế được thiết kế riêng để gắn chiếc NanoPi R4S của bạn lên thanh DIN rail tiêu chuẩn 35mm một cách chắc chắn và gọn gàng. Với thiết kế tối giản nhưng hiệu quả, khung đế này giúp bạn dễ dàng quản lý thiết bị trong các tủ kỹ thuật hoặc bảng điều khiển điện mà không cần dùng đến các loại kệ cồng kềnh.

Sản phẩm này được thiết kế để kết nối trực tiếp với các lỗ bắt vít có sẵn trên bo mạch NanoPi R4S, đảm bảo thiết bị luôn nằm cố định và an toàn. Bạn chỉ cần sử dụng thêm ốc vít M3 và các trụ đỡ (stand-off) đi kèm để hoàn thiện quá trình lắp ráp. Việc gắn thiết bị lên thanh DIN rail không chỉ giúp không gian làm việc chuyên nghiệp hơn mà còn hỗ trợ việc đi dây cáp mạng được gọn gàng, tránh tình trạng rối rắm hay vô tình làm rơi thiết bị trong quá trình vận hành hệ thống.

Để đảm bảo quá trình in 3D đạt chất lượng tốt nhất, bạn nên lưu ý các điểm sau:

  • Vật liệu khuyên dùng: Nên sử dụng nhựa PLA hoặc PETG để có độ cứng cáp và khả năng chịu nhiệt ổn định.
  • Cài đặt in: Sử dụng độ dày lớp (layer height) khoảng 0.2mm để đạt được bề mặt mịn và độ chính xác cao tại các vị trí bắt ốc.
  • Độ dày thành (wall line count): Nên để ít nhất 3-4 lớp để khung đế đủ chắc chắn, chịu được lực khi tháo lắp thiết bị lên thanh rail.
  • Hỗ trợ (support): Kiểm tra kỹ thiết kế để xem có cần thêm support tại các vị trí ngàm gắn DIN rail hay không, thường thì thiết kế dạng này sẽ cần ít hỗ trợ để đảm bảo ngàm giữ được độ đàn hồi.
  • Kiểm tra kích thước: Sau khi in xong, hãy ướm thử vào thanh DIN rail 35mm trước khi bắt vít bo mạch để đảm bảo độ khít, tránh việc phải tháo ra lắp lại gây ảnh hưởng đến phần nhựa.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
2
Tổng dung lượng
8 MB
File lớn nhất
5 MB
