Bộ truyền động bánh răng cho máy ép heat insert (Raging_H20)

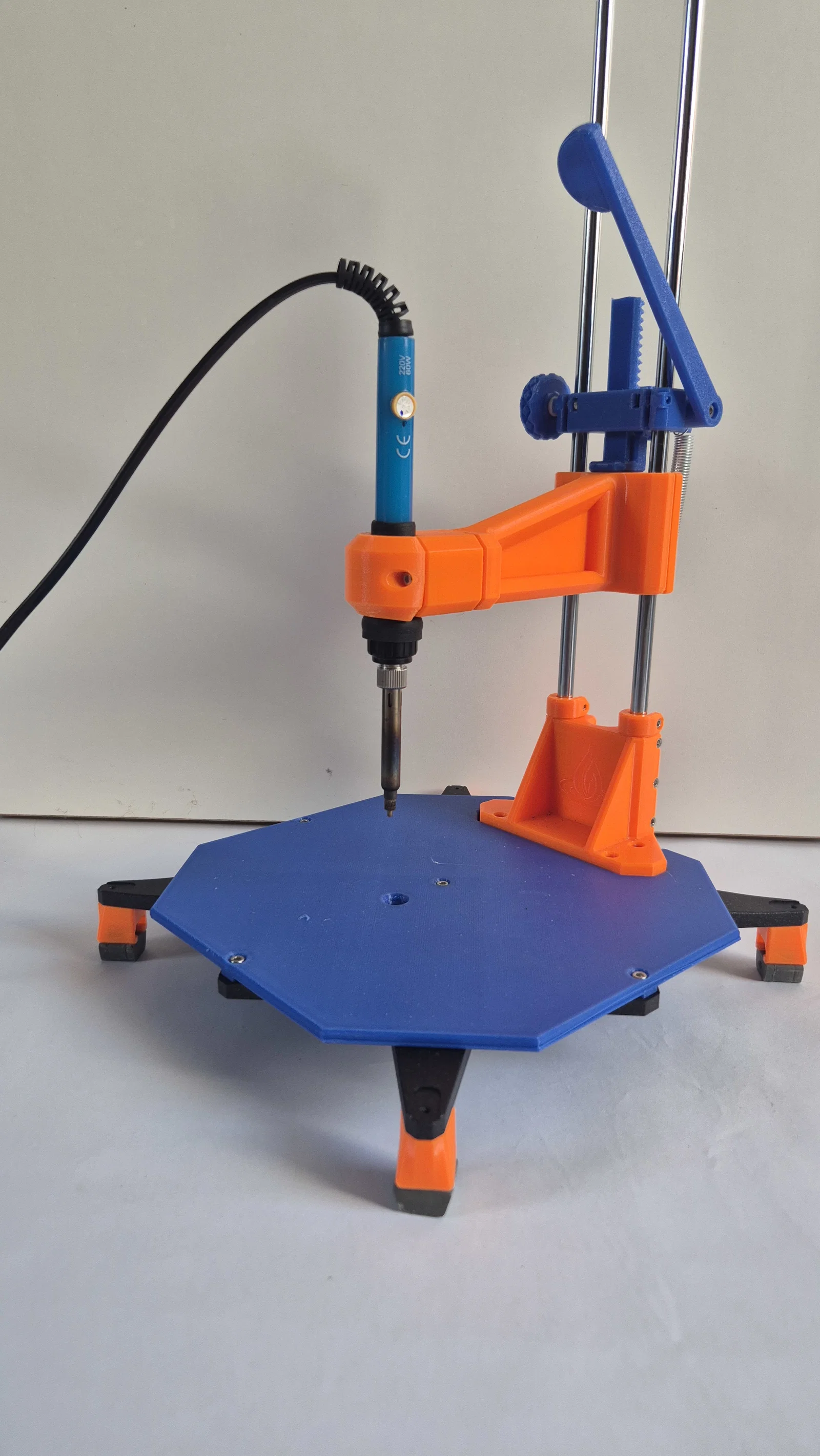

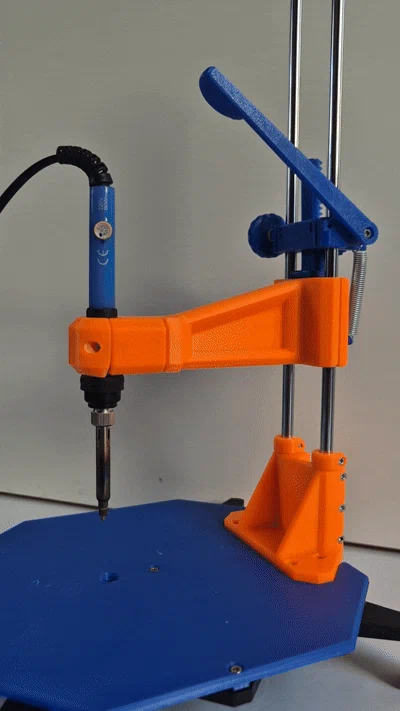

Bản nâng cấp này cho máy ép heat insert thay thế vị trí giữ vòng chìa khóa bằng hai lò xo kéo, gắn vào một khối phụ có kèm cơ cấu bánh răng. Khối phụ này có thể trượt đến độ cao tùy ý và cố định bằng vít vặn. Sau đó, phần trượt giữ mỏ hàn sẽ di chuyển xuống dưới để ép đai ốc vào nhựa.

Linh kiện cần thiết:

1. Khối block đã tinh chỉnh
2. Bánh răng
3. Thanh răng
4. Tấm lắp ghép
5. 2 lò xo kéo (40-50 mm)
6. 2 vòng bi 693 2RS
7. Vít lục giác M3x10mm
8. Đai ốc vuông M3
9. Các loại ốc M3 khác

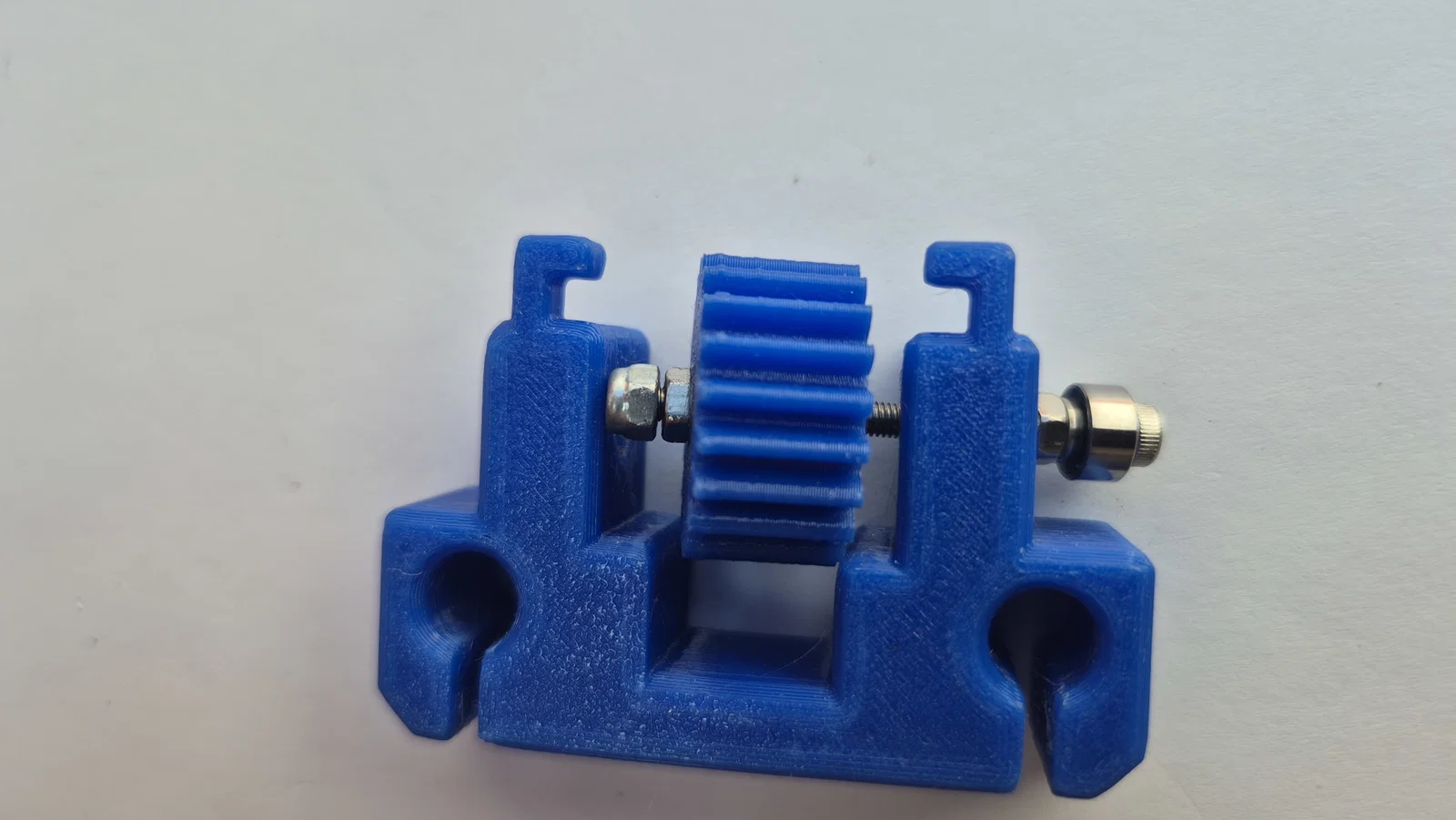

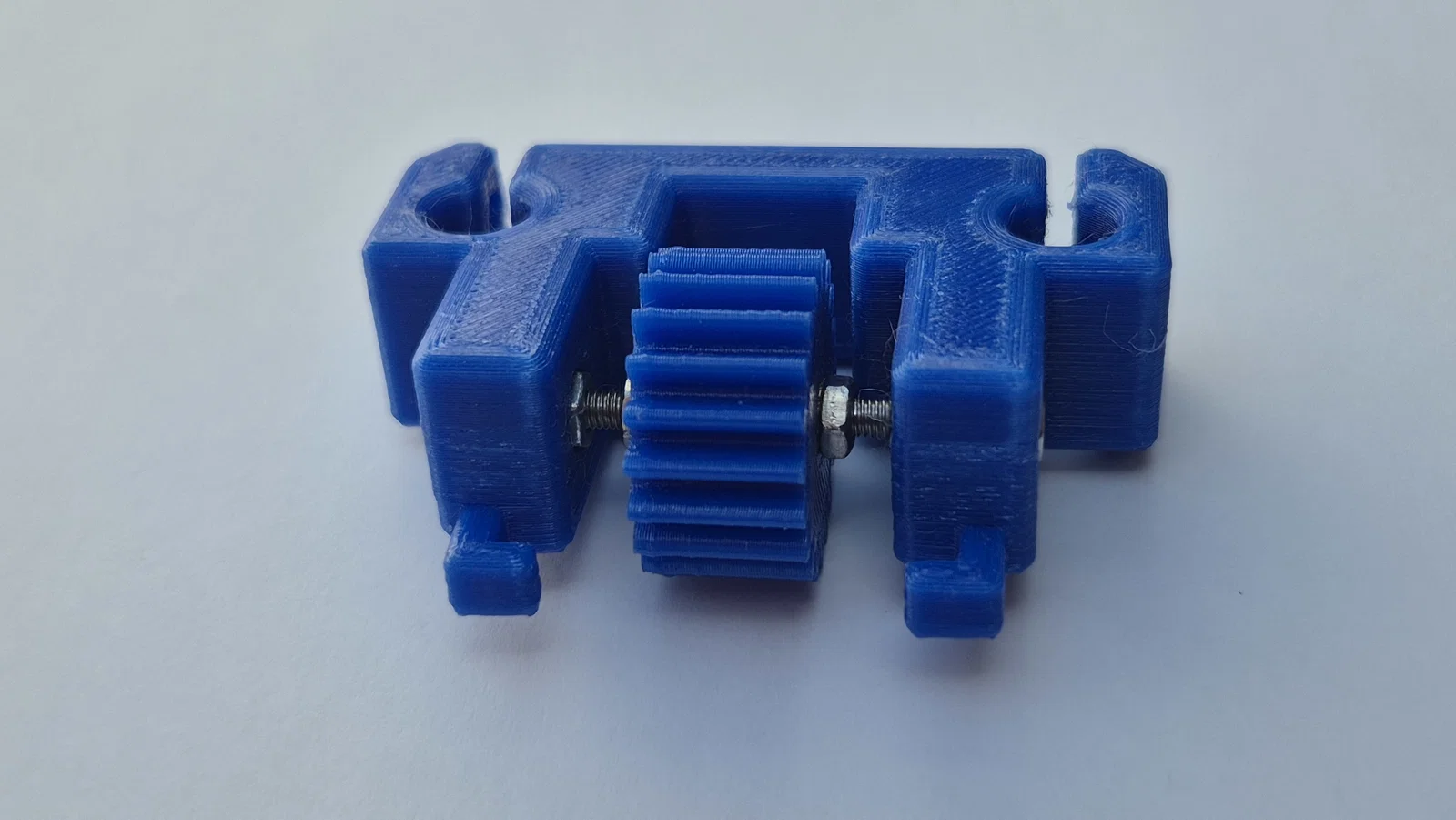

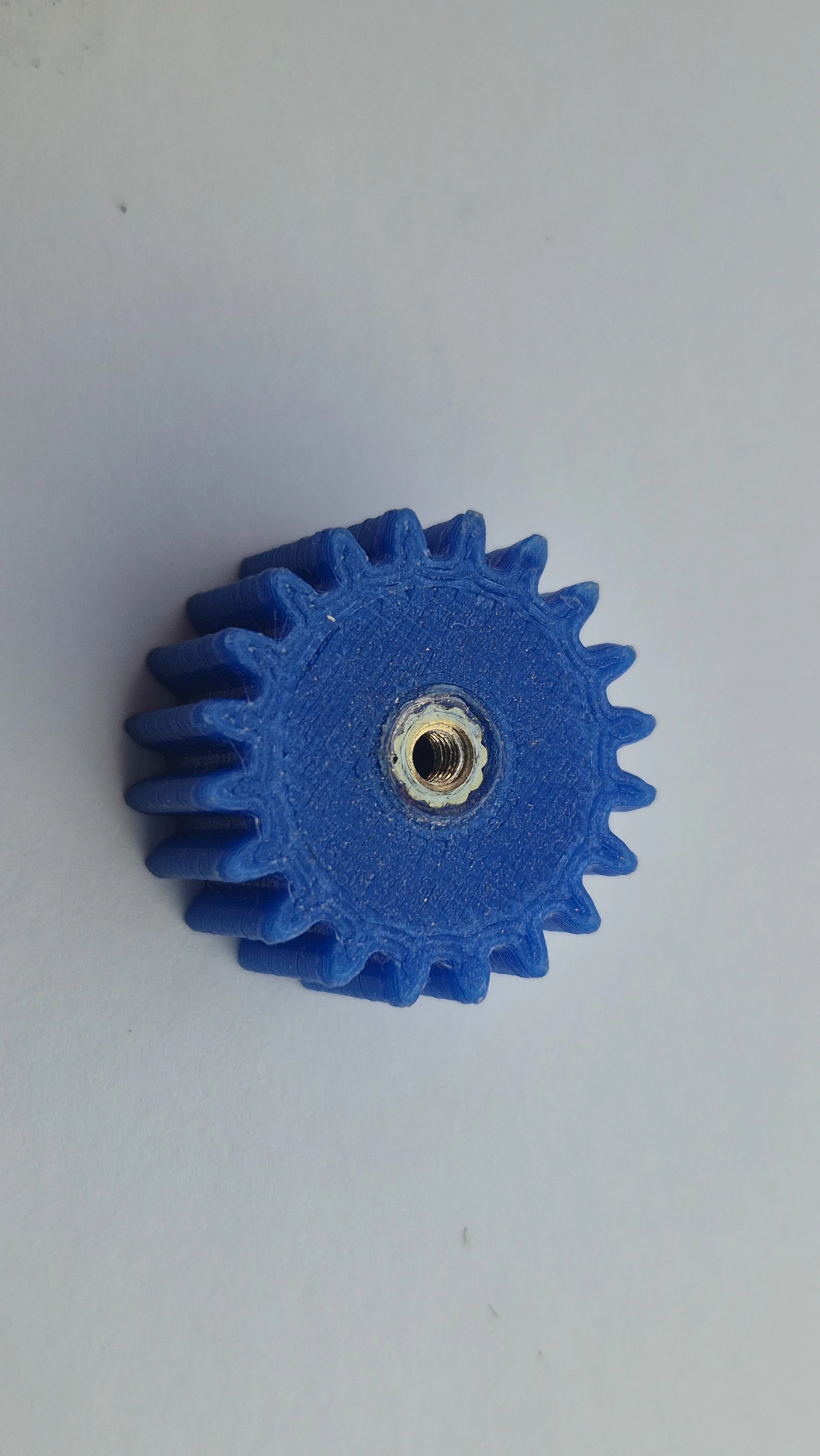

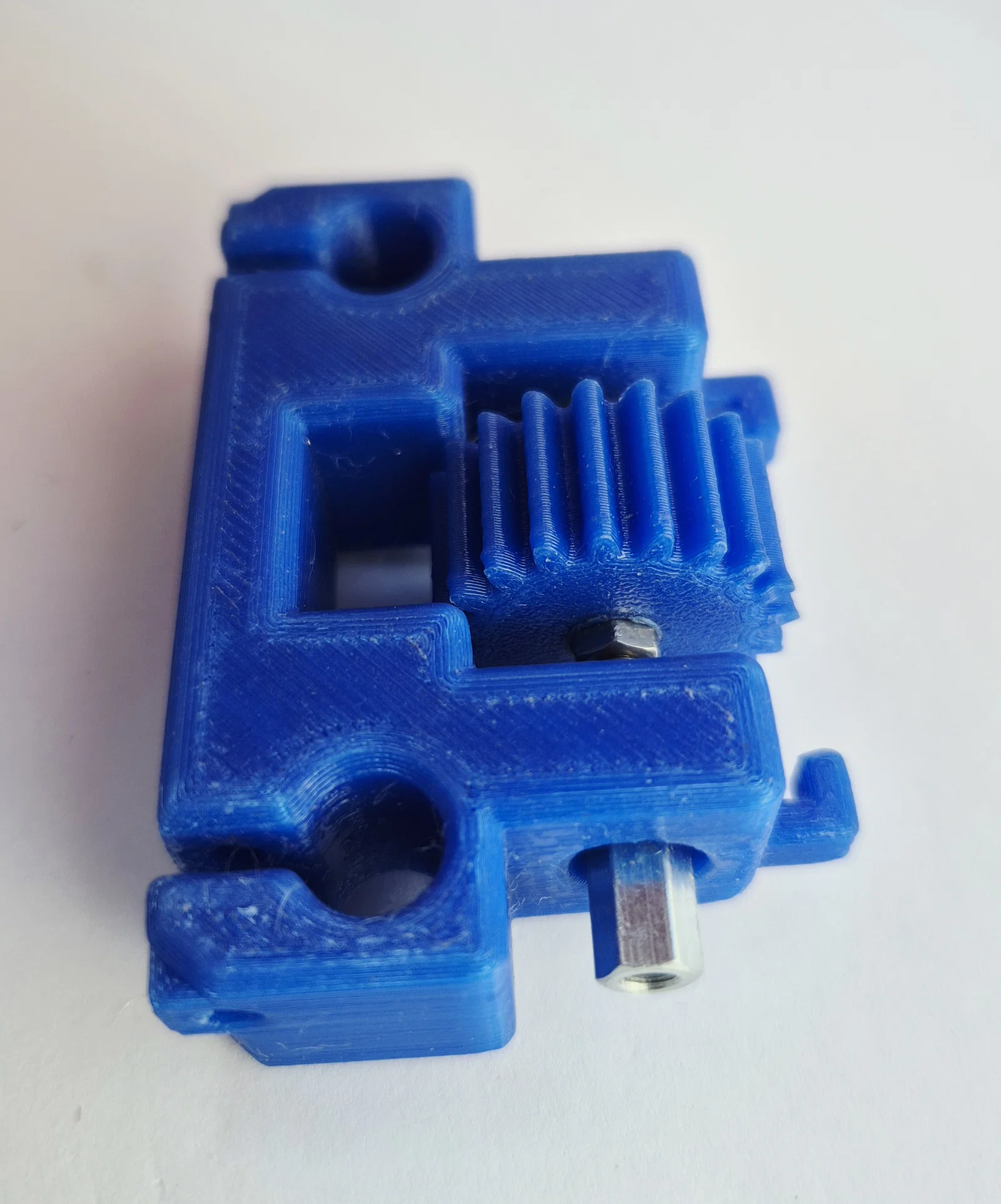

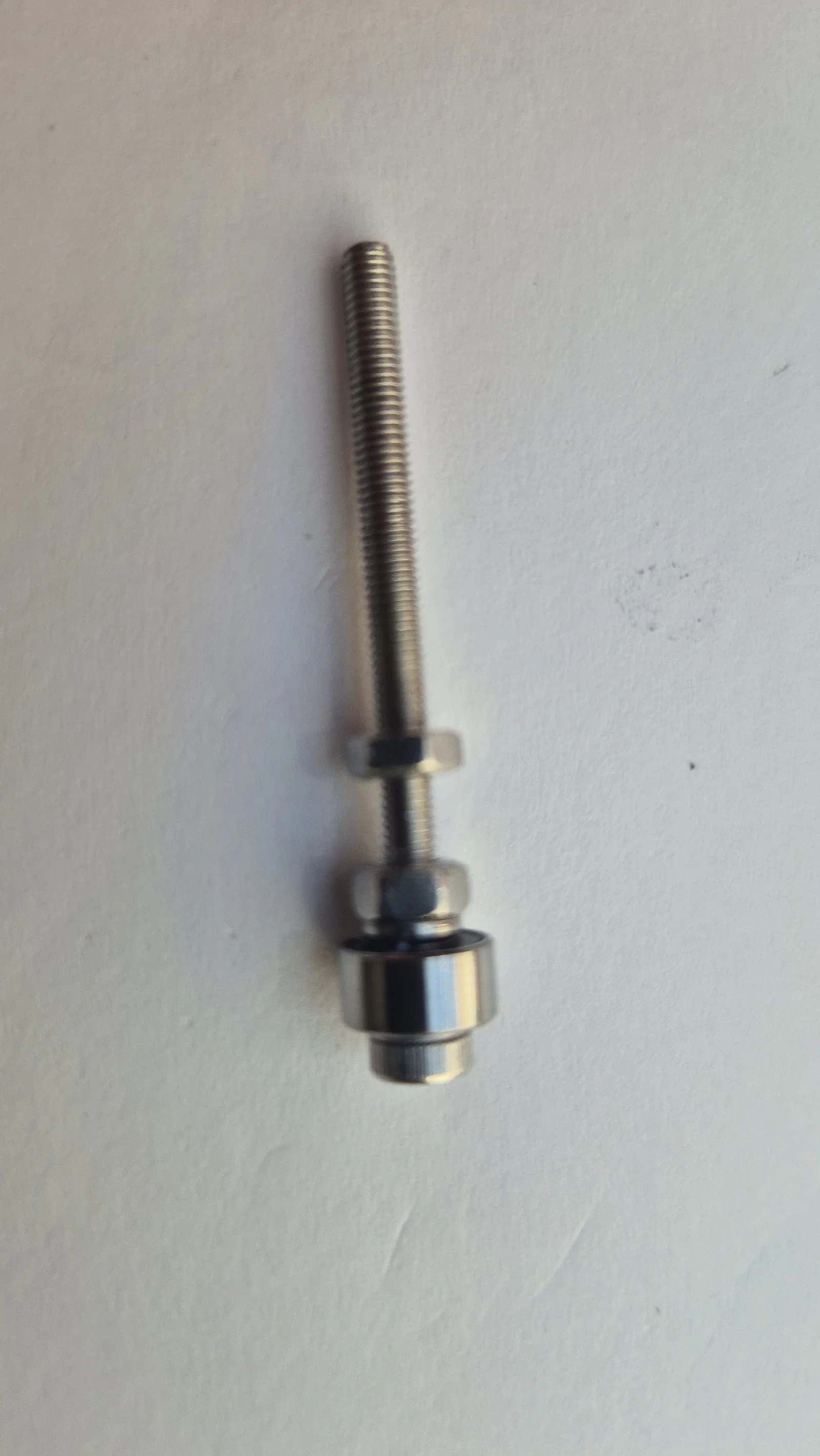

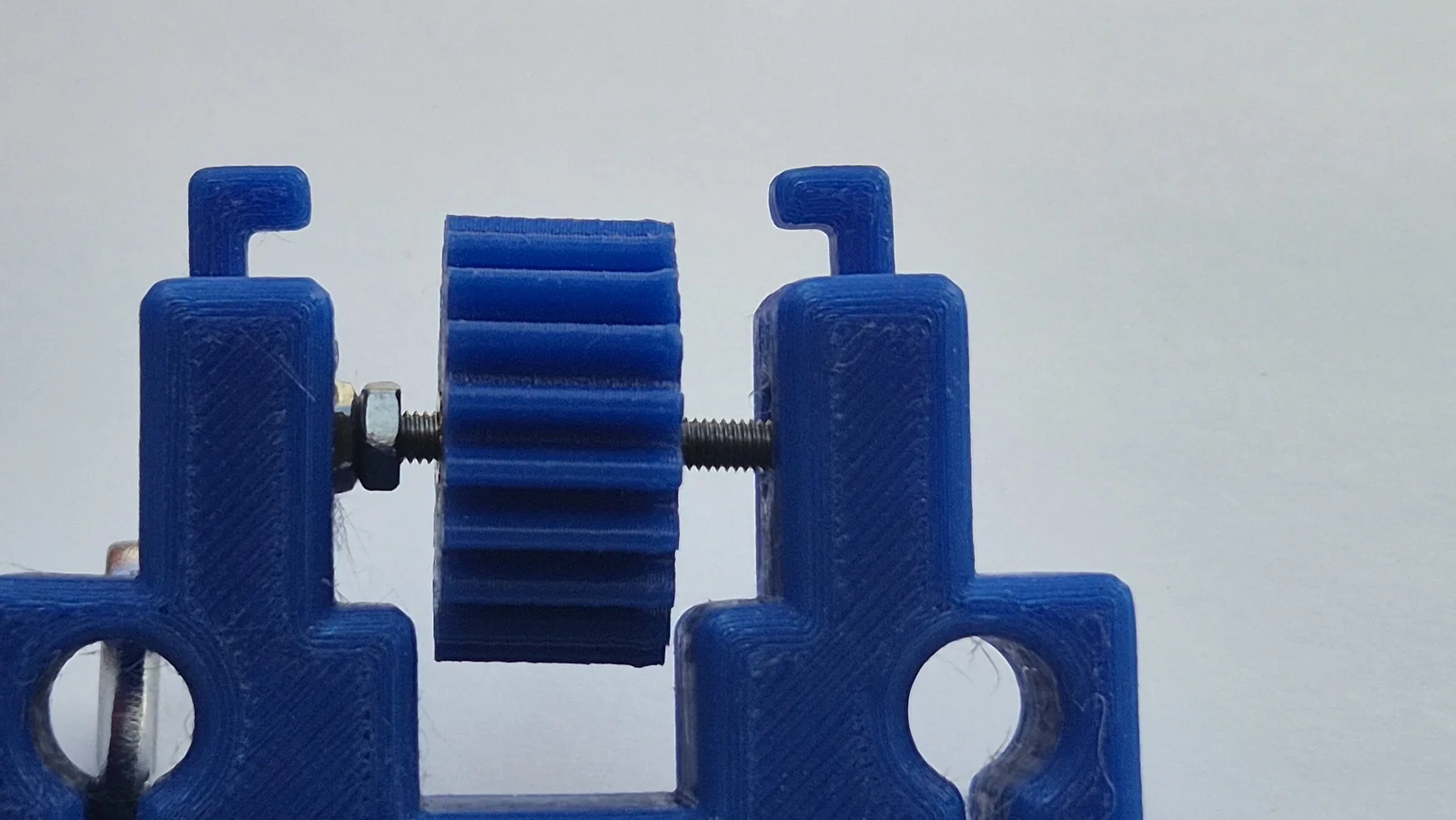

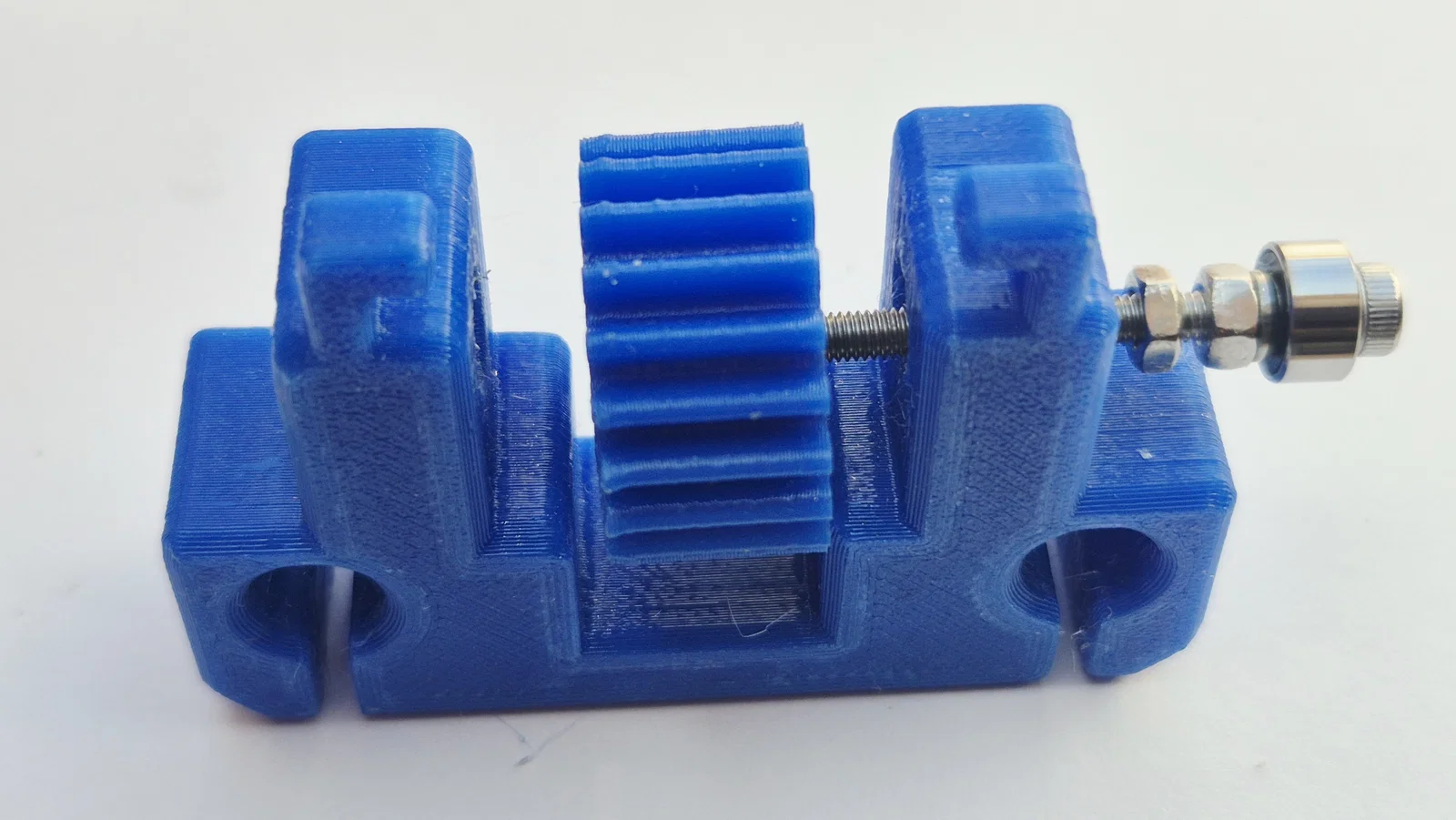

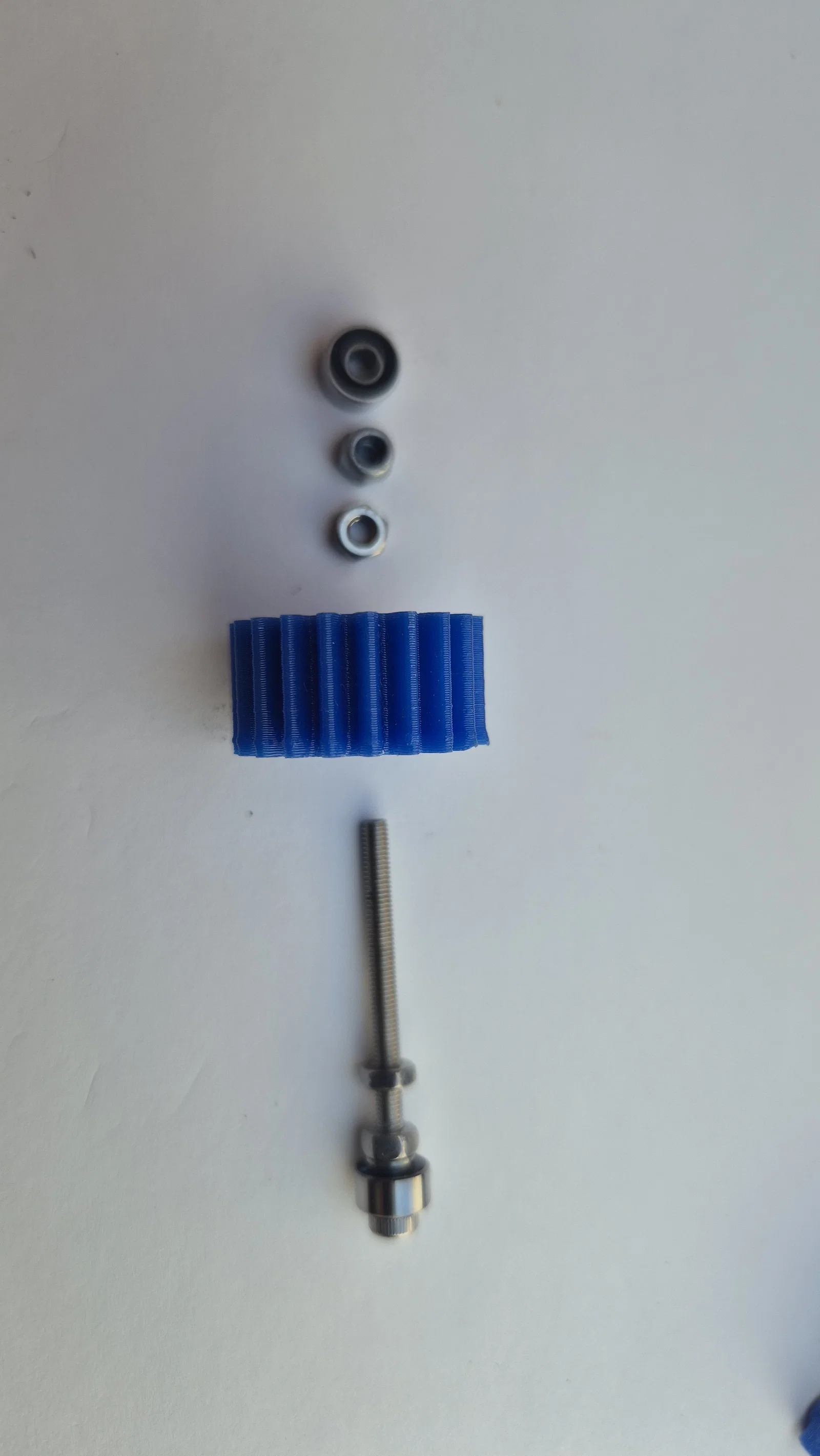

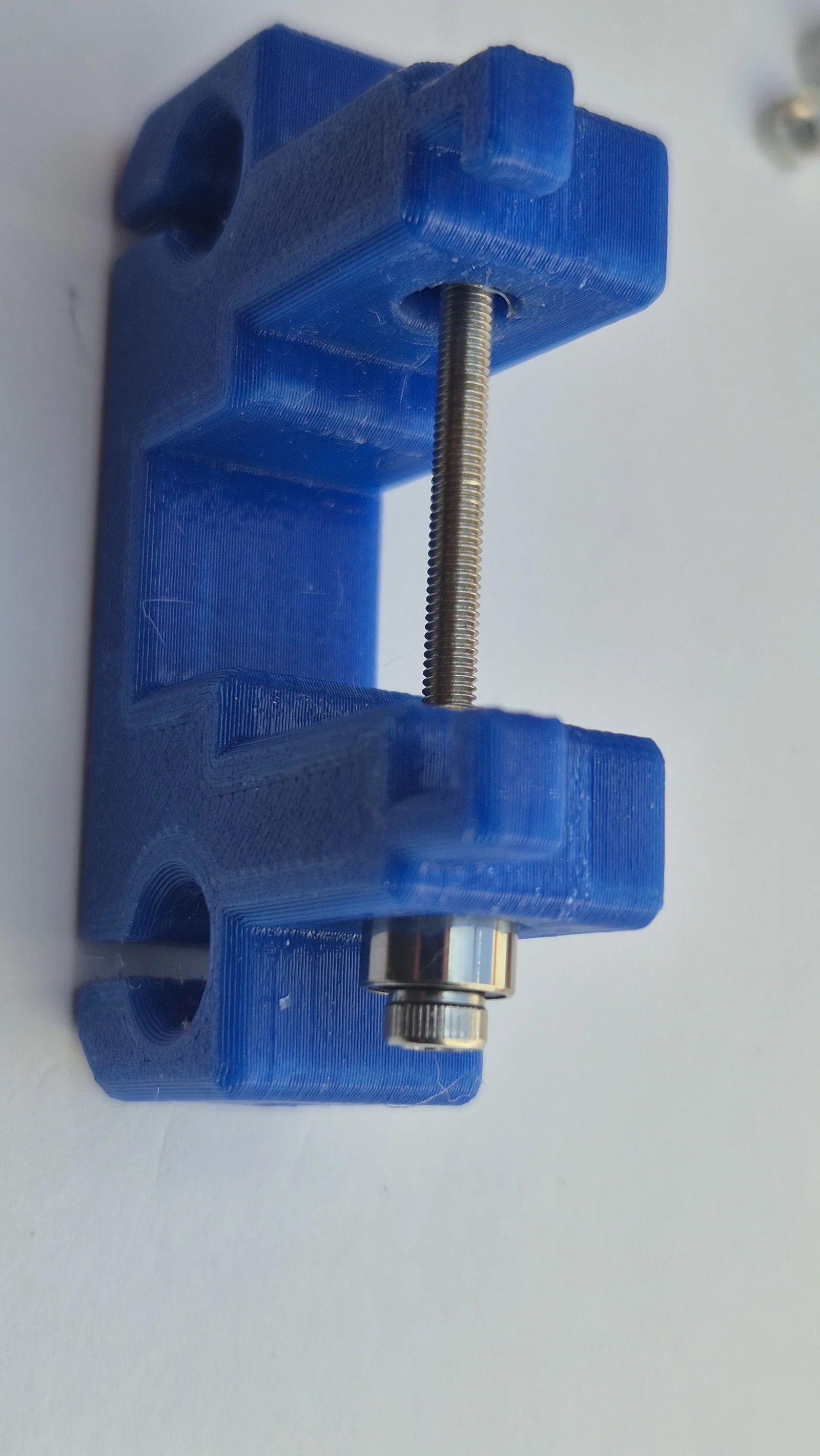

Việc lắp bánh răng vào khối block phiên bản này hơi phức tạp một chút. Đầu tiên, bạn lồng một vòng bi vào ốc 40mm và cố định bằng đai ốc tự khóa. Lưu ý phải gắn ốc "ngược" để phần cổ ốc ép chặt vào vòng trong của ổ bi, sau đó thêm một đai ốc M3 thường. Bánh răng in 3D cần được gắn sẵn nhiệt ren (heat-set inserts) ở mỗi mặt trước khi lắp. Đưa cụm ốc và vòng bi qua lỗ trên block, rồi vặn bánh răng vào bên trong. Tiếp tục thêm một đai ốc M3 và một đai ốc tự khóa. Siết chặt ốc sao cho vòng bi áp sát vào block, vừa siết vừa xoay bánh răng để giữ nó nằm chính tâm. Bạn nên siết các đai ốc M3 sao cho vẫn còn đủ không gian thao tác về sau. Phần đầu ốc dài bây giờ sẽ nhô sang lỗ đối diện, bạn lắp nốt vòng bi thứ hai và cố định bằng đai ốc tự khóa. Cuối cùng, vặn vít lục giác vào nơi gắn tay cầm. Xoay bánh răng cho nằm đúng tâm lỗ khoét rồi cố định bằng hai ốc M3.

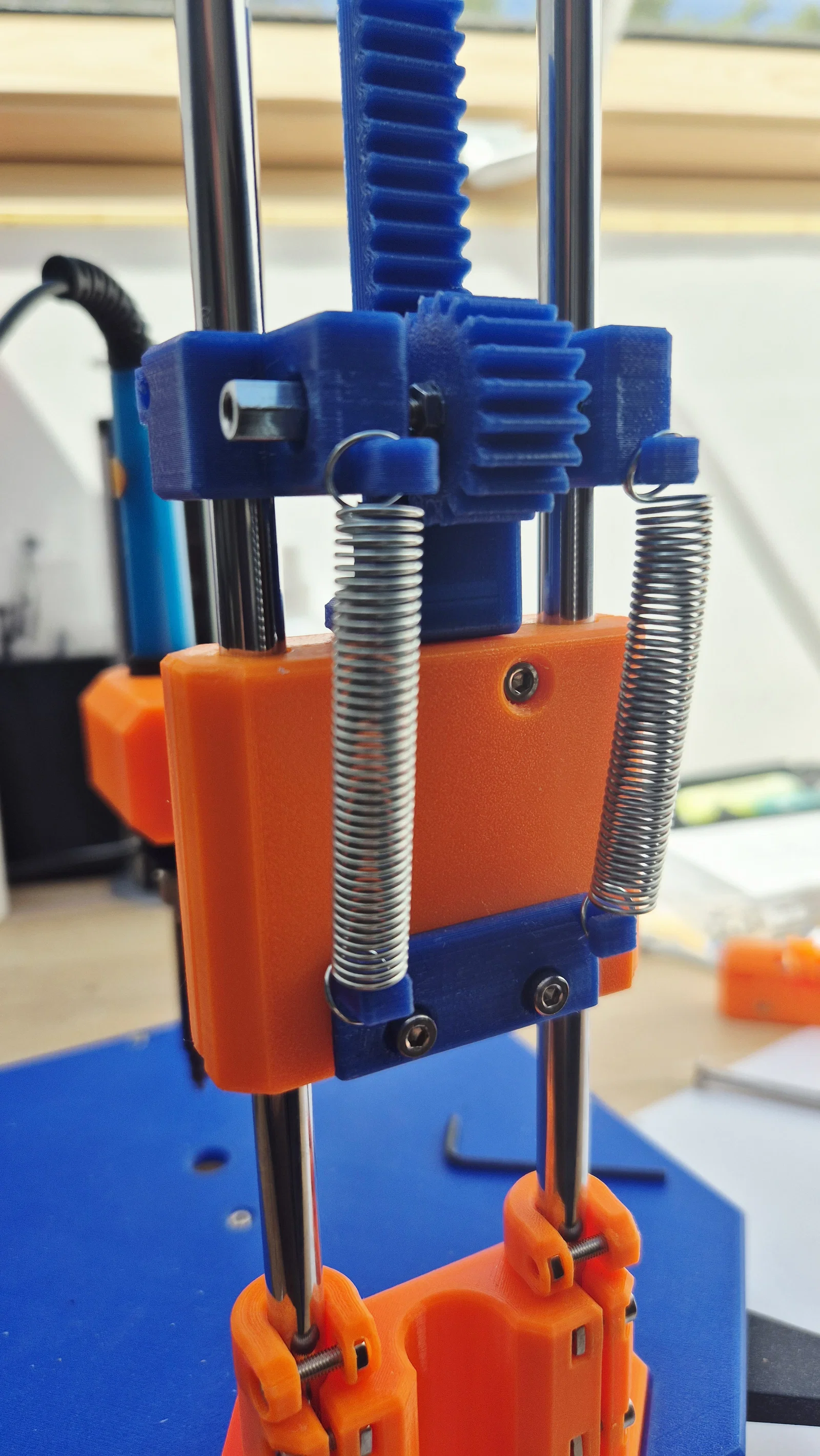

Vậy là xong phần block! Những bước còn lại thì dễ hơn nhiều: Gắn thanh răng vào vị trí của móc treo cũ (hướng răng ra phía sau). Lắp đai ốc M3 vào khối bánh răng, gắn vít kẹp, trượt khối này vào thanh dẫn rồi móc lò xo vào. Cuối cùng, đặt tay cầm vào vị trí mong muốn và siết chặt lại.
