Mô tả

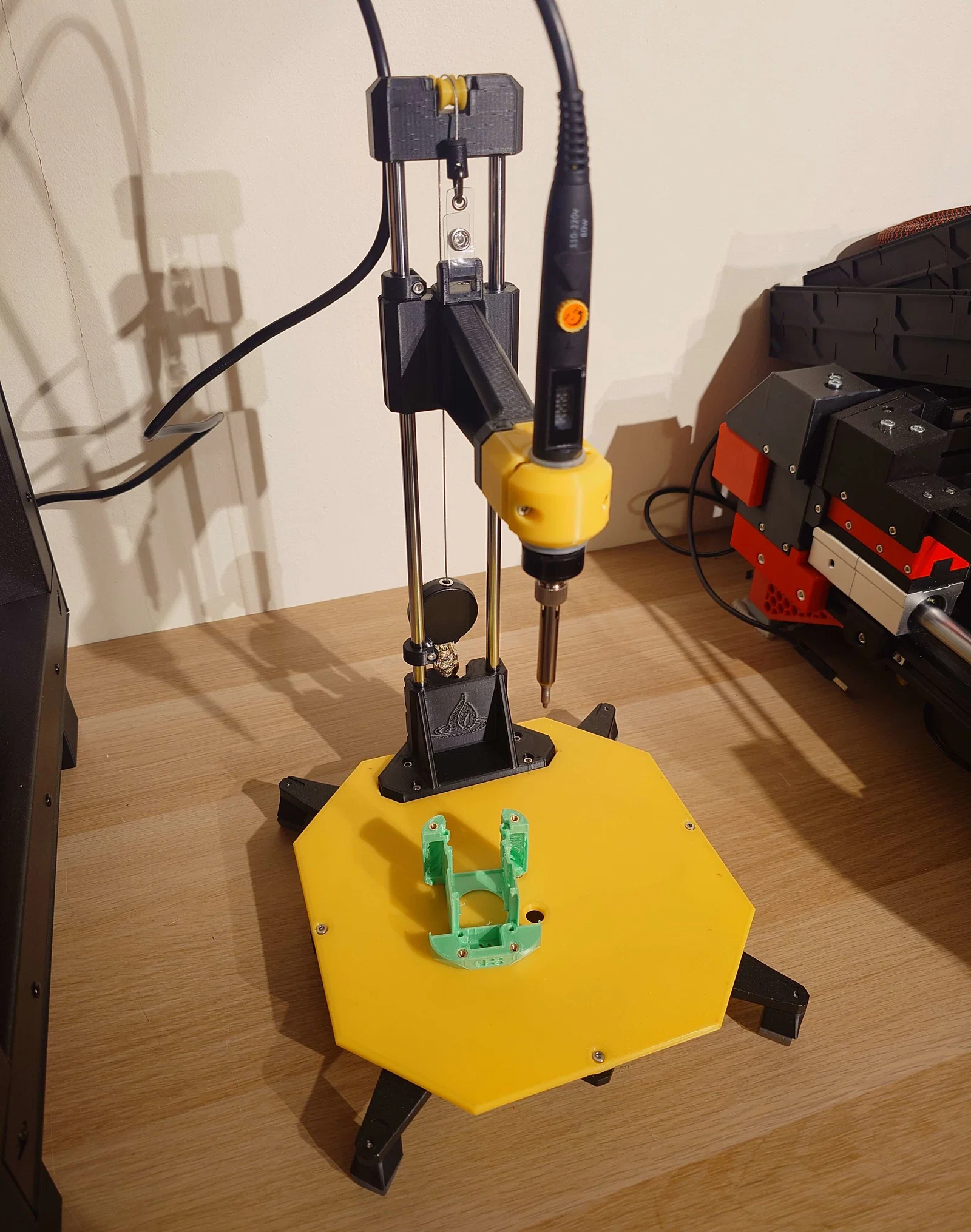

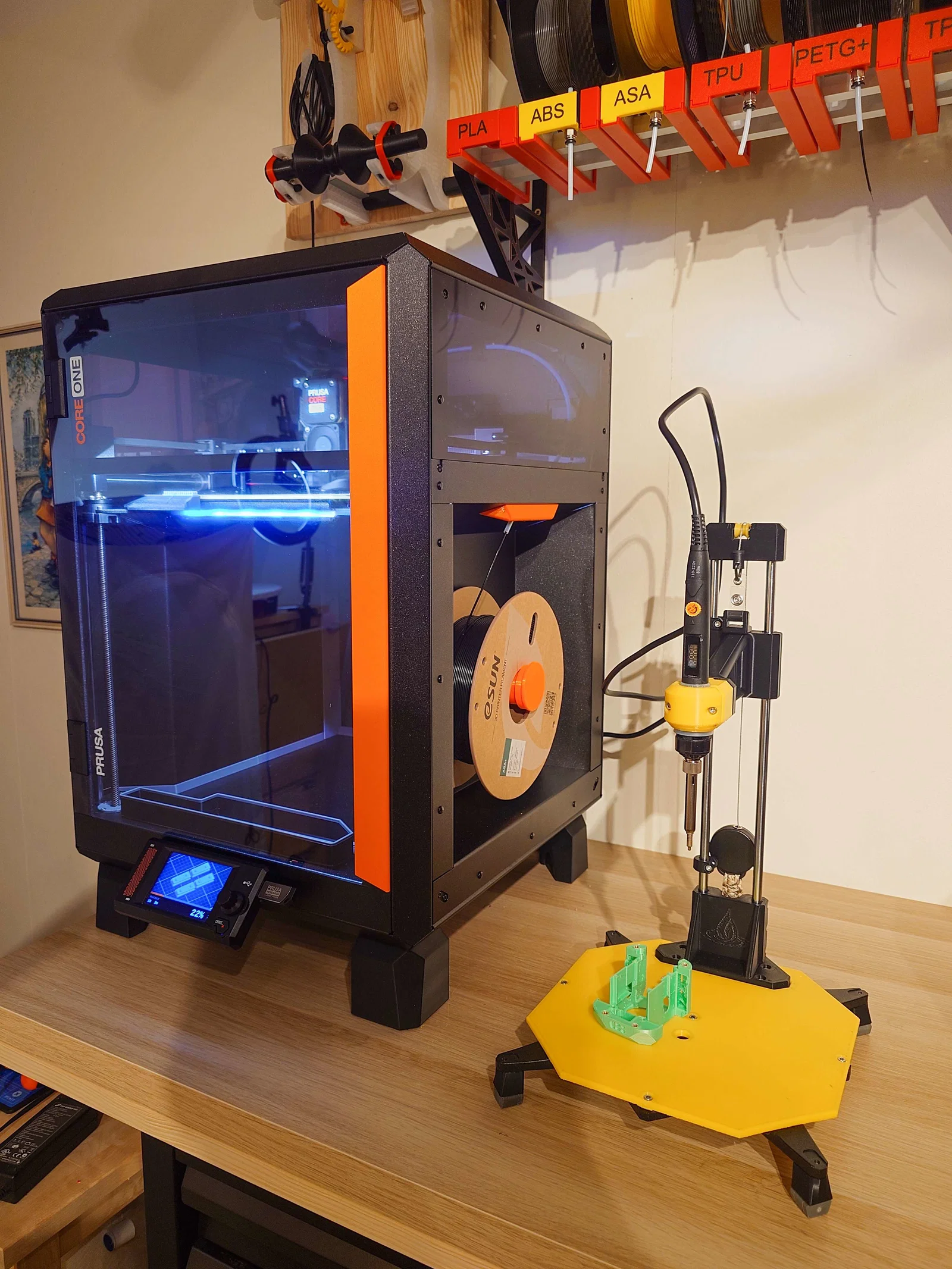

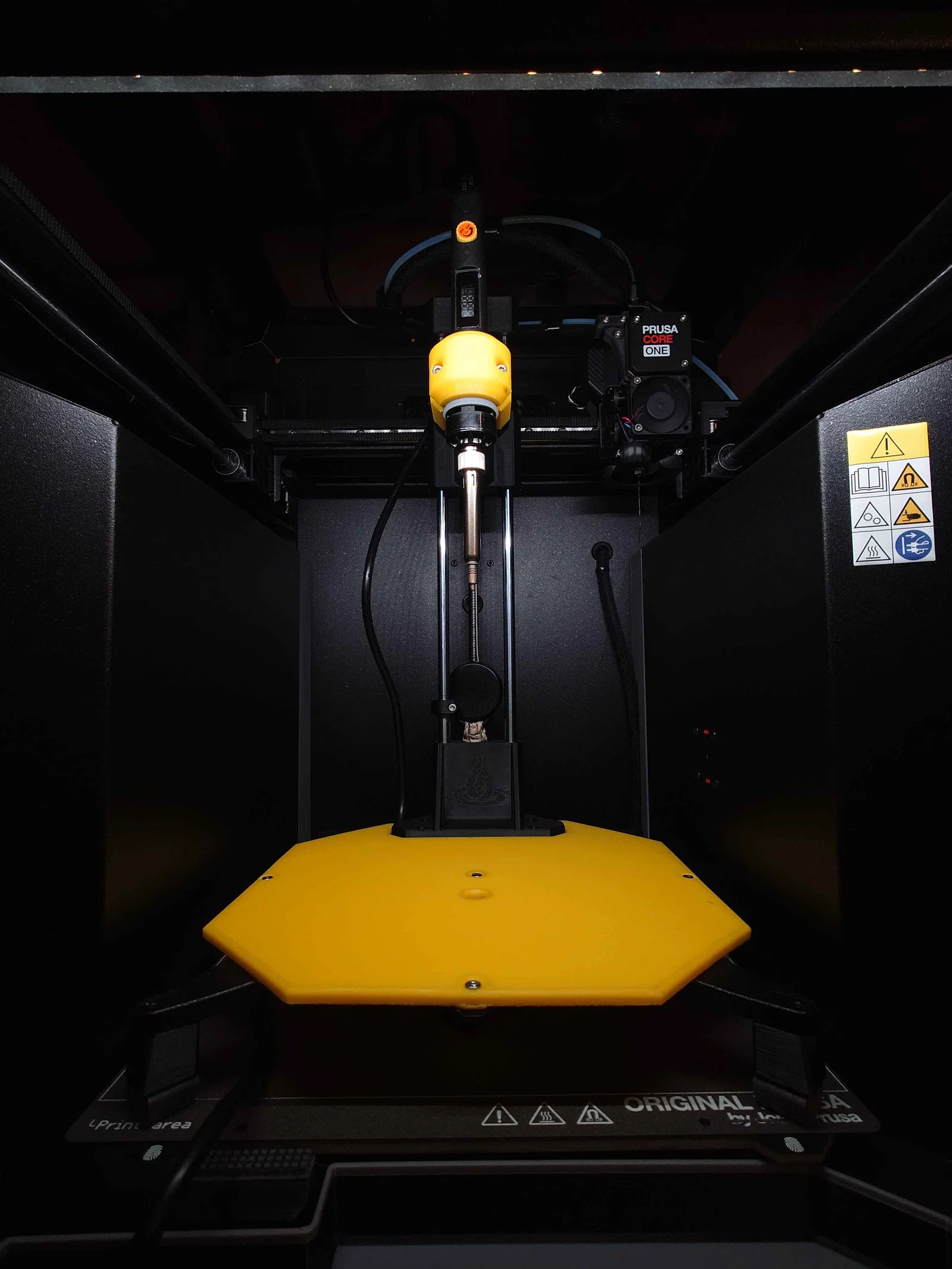

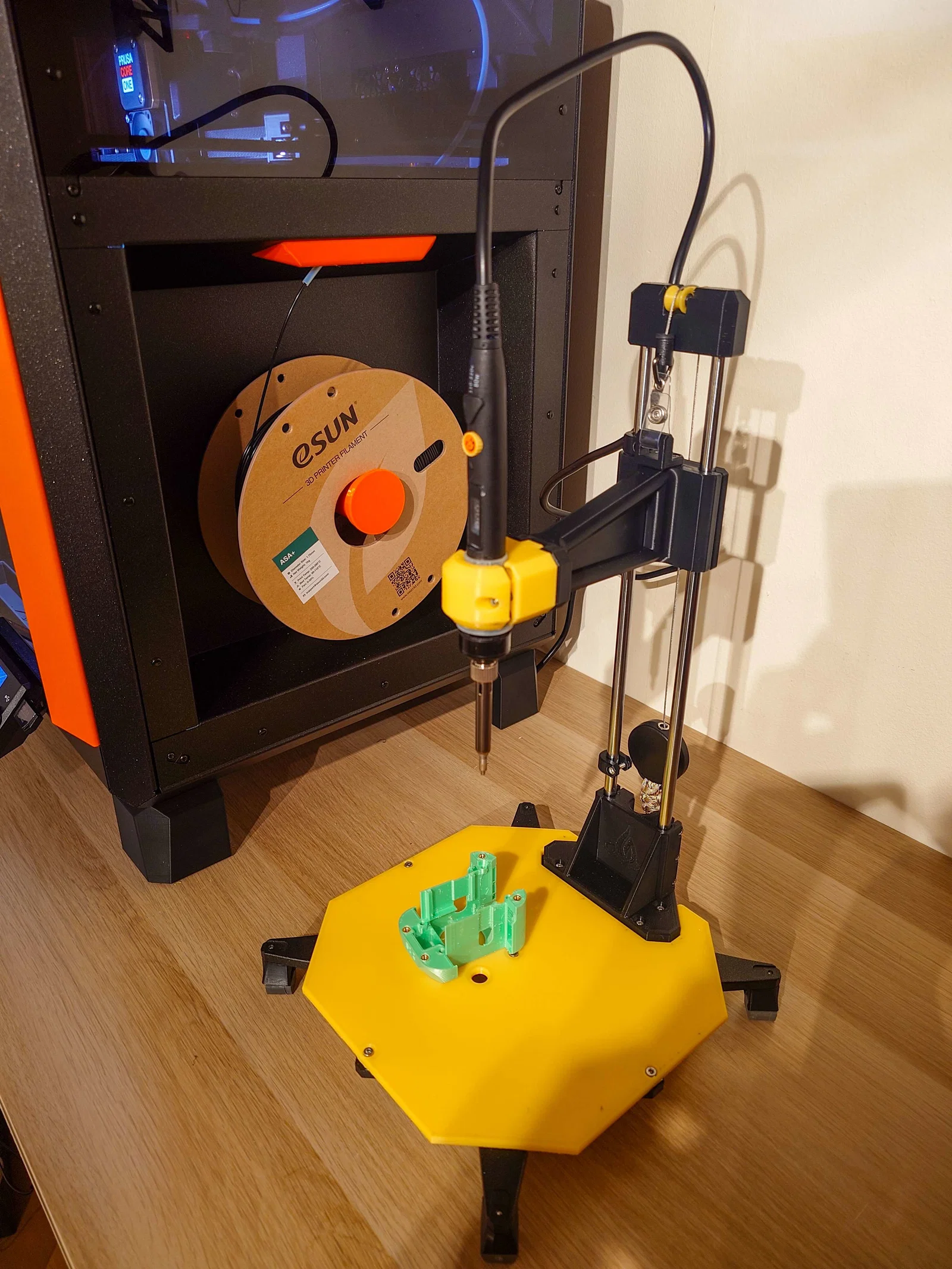

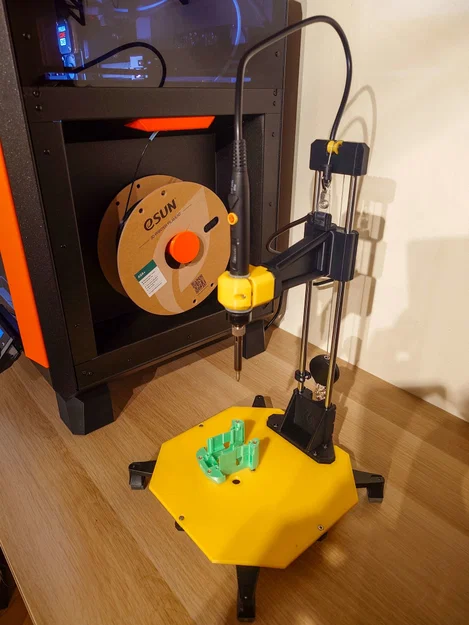

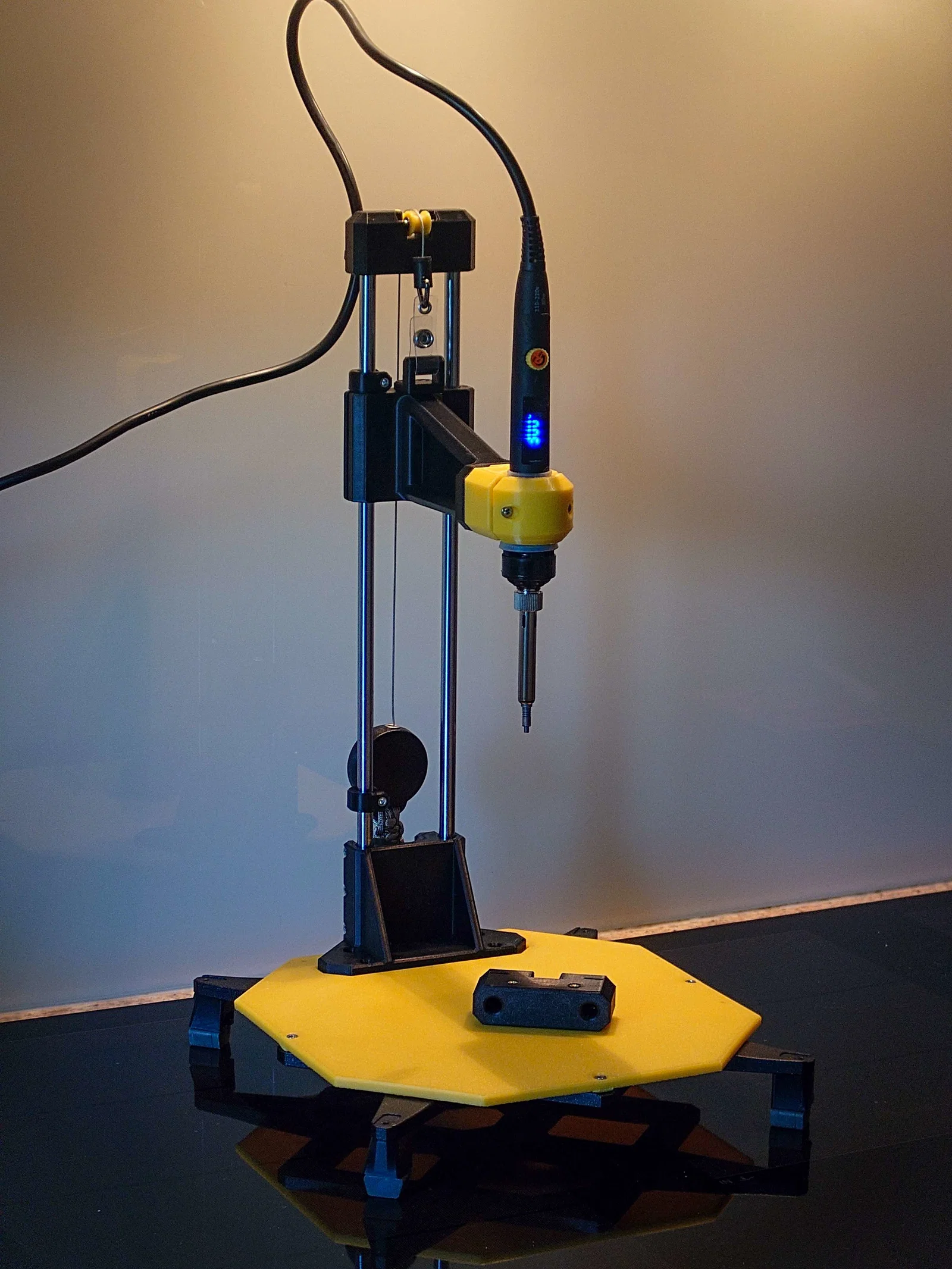

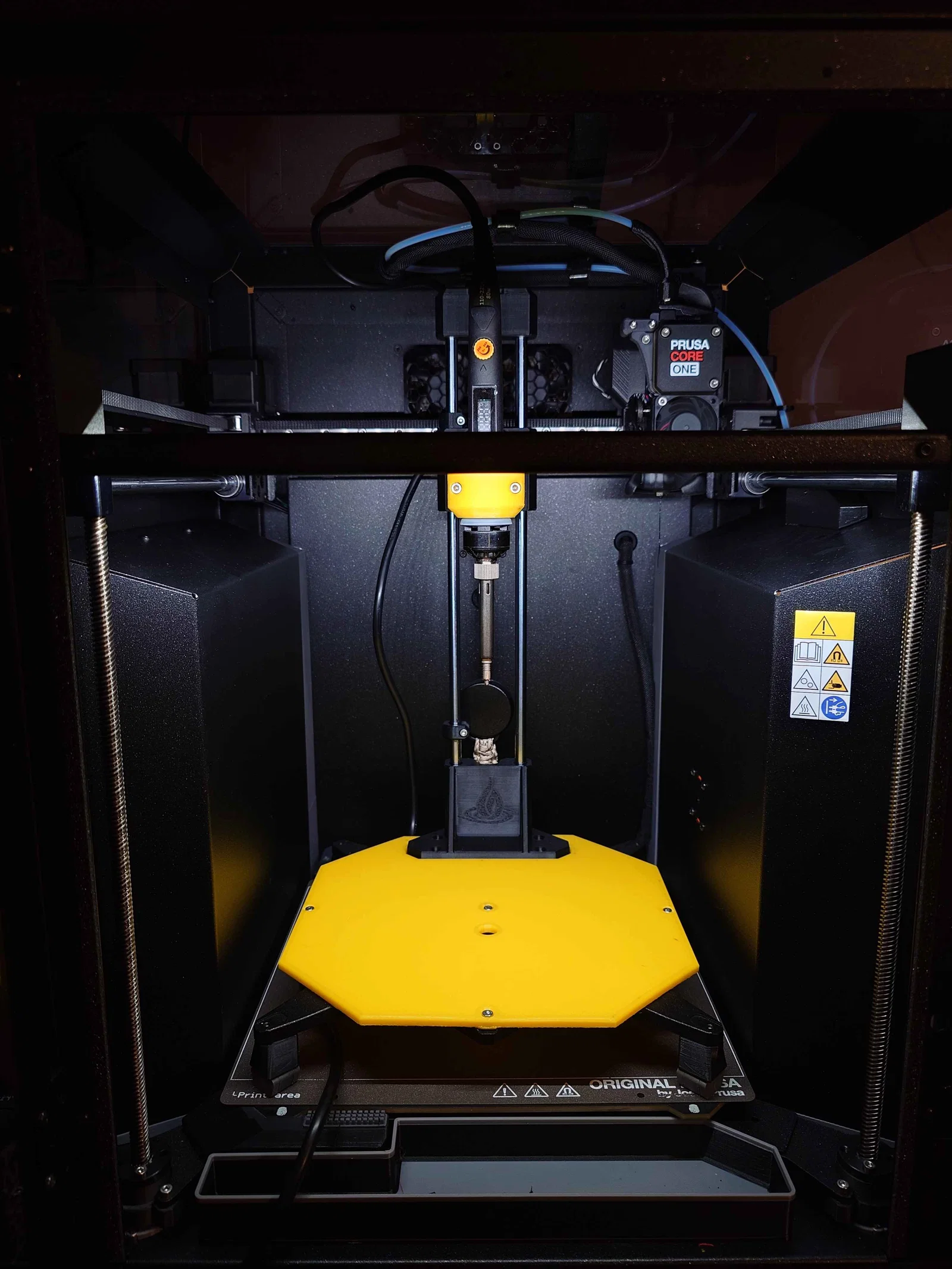

Sau khi nâng cấp chiếc Mk4s lên CORE One, mình dư ra khá nhiều linh kiện nên đã tận dụng chúng để làm bộ ép nhiệt (heat insert press) này. Mọi người cứ thoải mái remix lại mô hình này nhé.

Các linh kiện tận dụng:

Bàn in cũ
2 x thanh trượt 8mm (từ trục X)
4 x vòng bi 8mm (3 cái từ trục X, 1 cái dư từ bàn in)
4 x chân cao su
2 x chốt ròng rọc (idler pulley)
29 x ốc M3x10
8 x đai ốc M3
2 x ốc M3x12
5 x ốc M3x6
4 x vòng đệm M3

Những thứ cần chuẩn bị thêm (link mình mua bên dưới):

Mỏ hàn (https://amzn.eu/d/bNrLjni)
Heat Inserts M3 x 5 x 4 (https://amzn.eu/d/4hSooH7)
Dây kéo gắn chìa khóa (Retractable Keychain) (https://amzn.eu/d/93SfgPU)

Thiết lập in:

Chất liệu: PETG/ABS/ASA
Độ dày lớp in: 0.2mm
4 vách (walls)
5 lớp trên và dưới
Độ lấp đầy (infill): 40%
Đảm bảo đặt hướng in chính xác

Bạn sẽ cần hỗ trợ (support) tại các bề mặt của "Rod holder bottom" và "Carriage front". Các bộ phận khác không cần support:

Nếu bạn in phần bàn bằng nhựa ASA hoặc ABS, mình khuyên nên scale trục X lên 100.7% để bù trừ độ co nhiệt:

Lắp đặt heat inserts:

Rod holder bottom:

Carriage front:

Adapter:

Rod holder top:

Các bước lắp ráp: (nhìn hình để làm theo)

Gắn "Rod holder bottom" vào bàn in cũ và cố định bằng 5 ốc M3x10 (đừng vặn quá chặt ốc ở phía sau).
Luồn các thanh trượt từ trên xuống cho đến khi bằng mặt dưới của bàn (thanh trượt sẽ nhô ra khỏi "Rod holder bottom" một chút) và cố định bằng 6 ốc M3x10 cùng 6 đai ốc M3.
Gắn "Bed" đã in vào và cố định bằng 4 ốc M3x10.

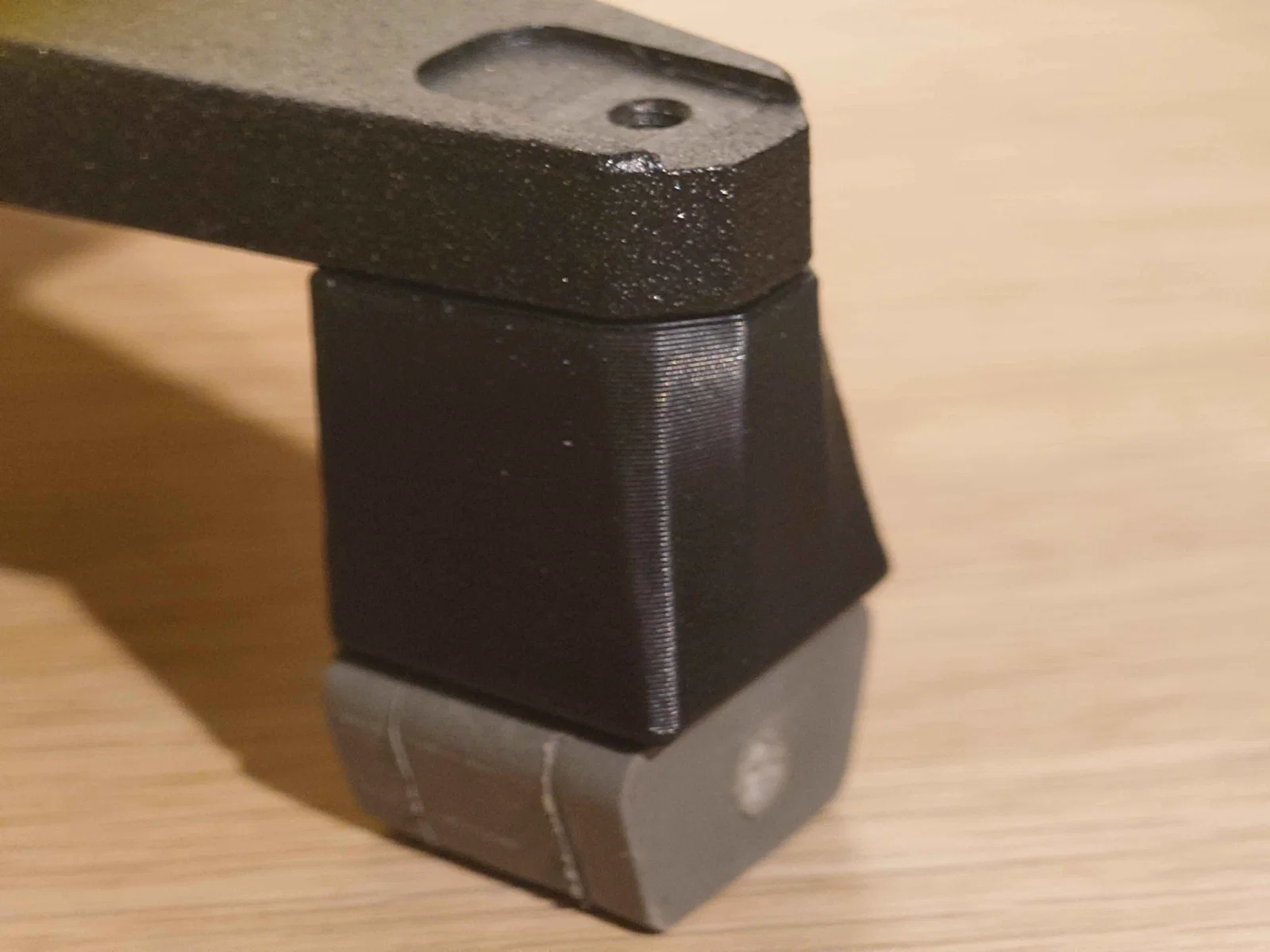

Bắt 4 "Foot" bằng 4 ốc M3x10. NHỚ LÀM BƯỚC NÀY TRƯỚC KHI LẮP CHÂN CAO SU!
Trượt và ép 4 chân cao su vào.

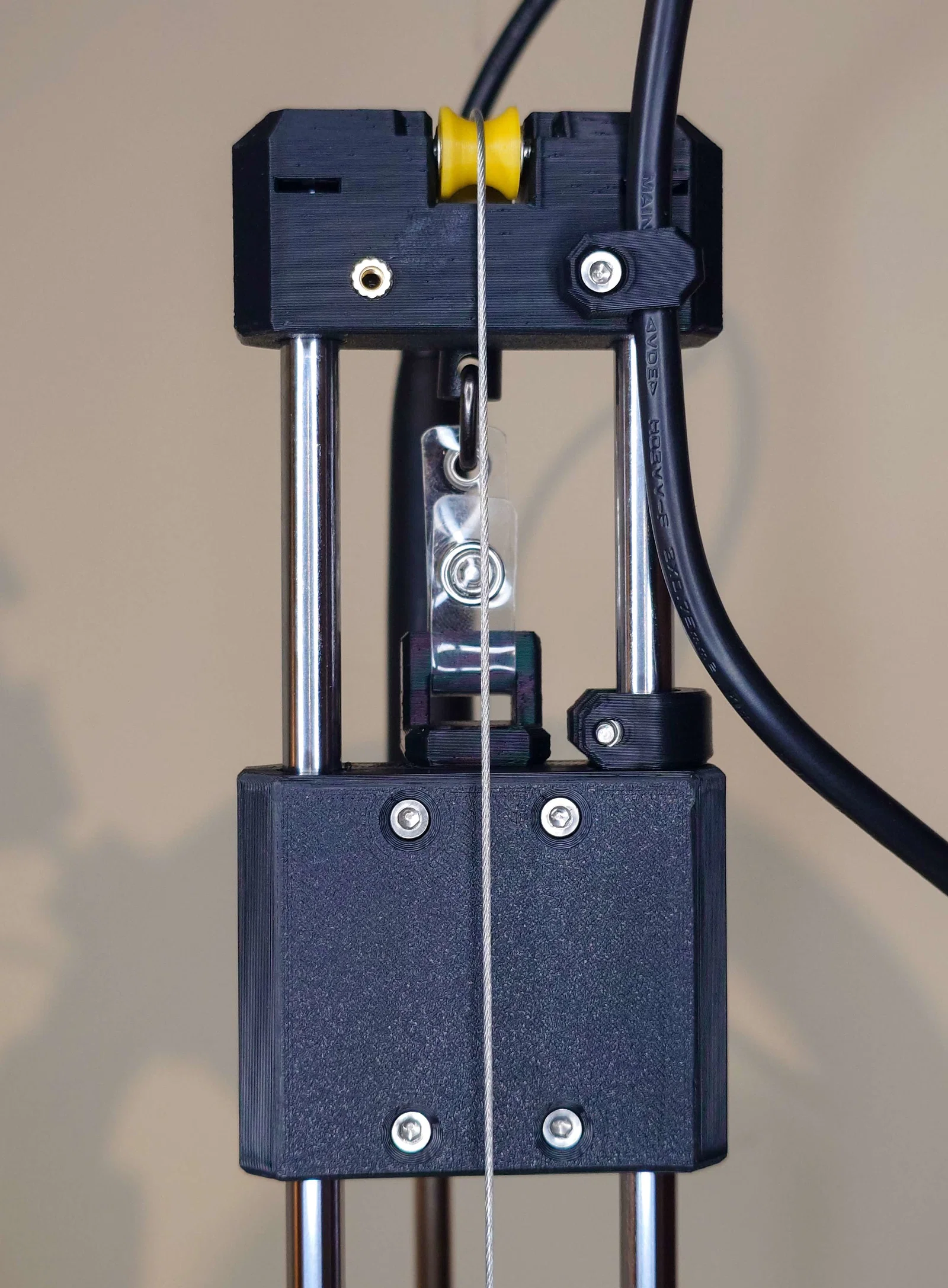

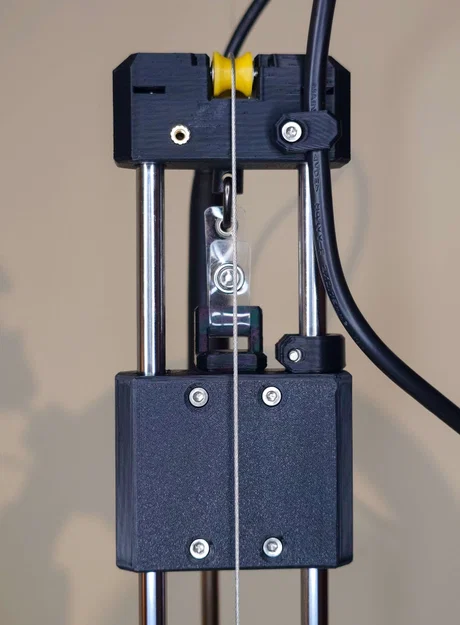

Lắp các vòng bi tuyến tính vào thanh trượt (mỗi thanh 2 cái) và cố định vào "Carriage front" (phần phẳng hướng xuống dưới) cùng "Carriage back" bằng 4 ốc M3x10 (kiểm tra xem cụm Carriage có trượt mượt không).
Ép "Rod holder top" vào các thanh trượt, hướng các heat inserts ra phía sau. Kiểm tra khe chỉ báo để đảm bảo thanh trượt đã được lắp hết cỡ.

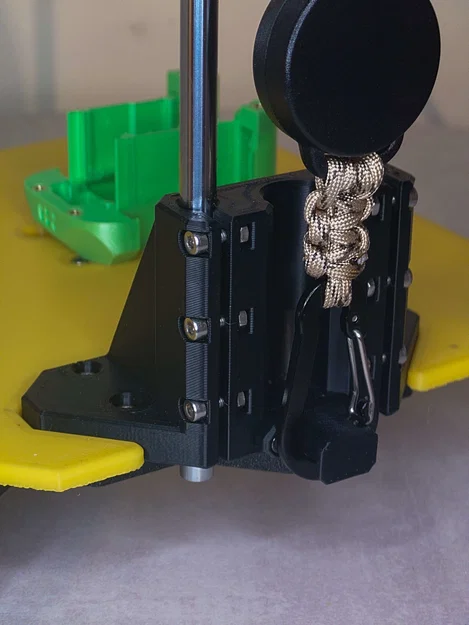

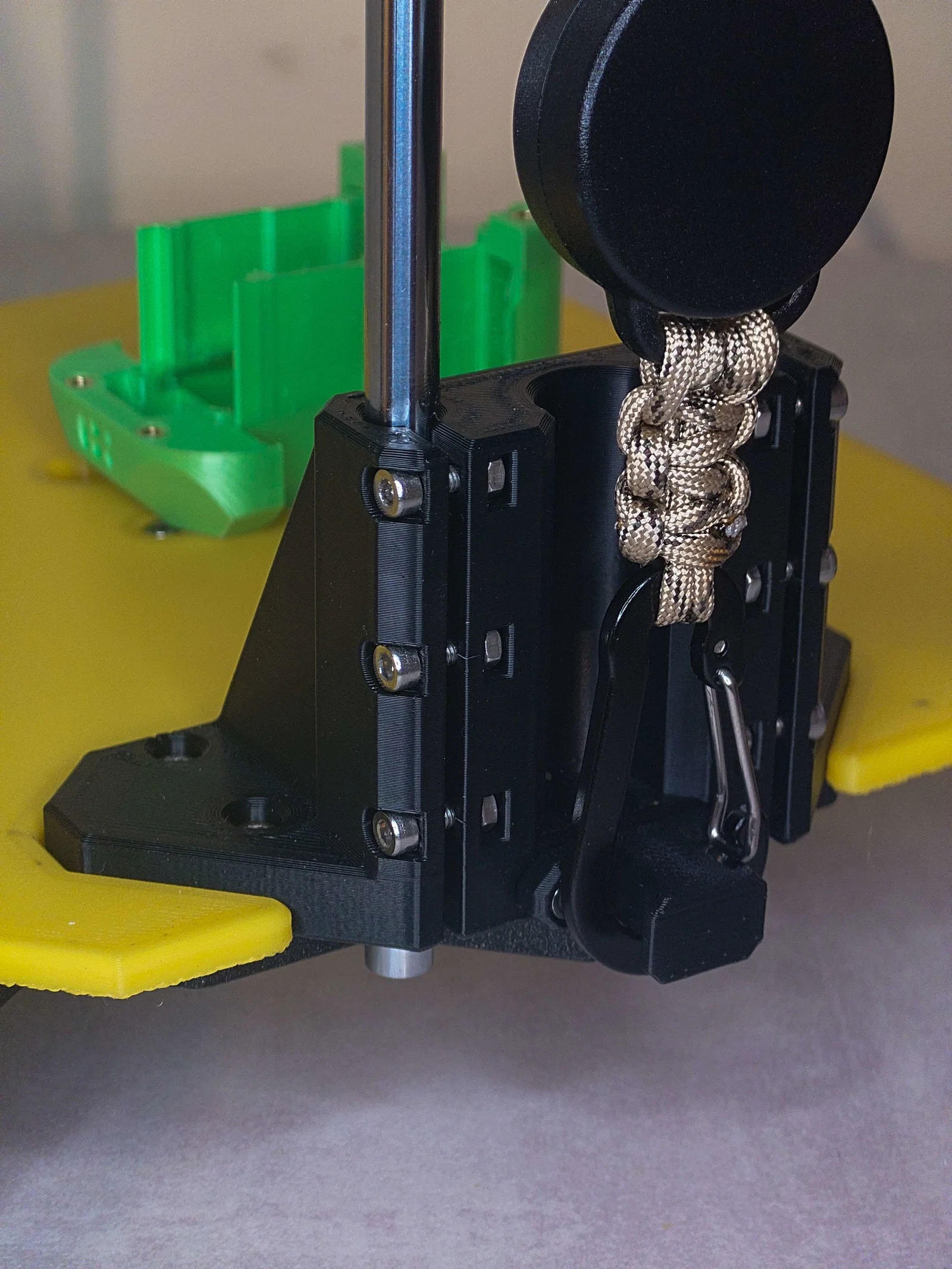

Gắn "Keychain holder carriage" (2 heat inserts trên đầu carriage) và "Keychain holder bottom" (2 heat inserts ở mặt sau, đảm bảo gờ hướng xuống dưới) với 4 ốc M3x6.

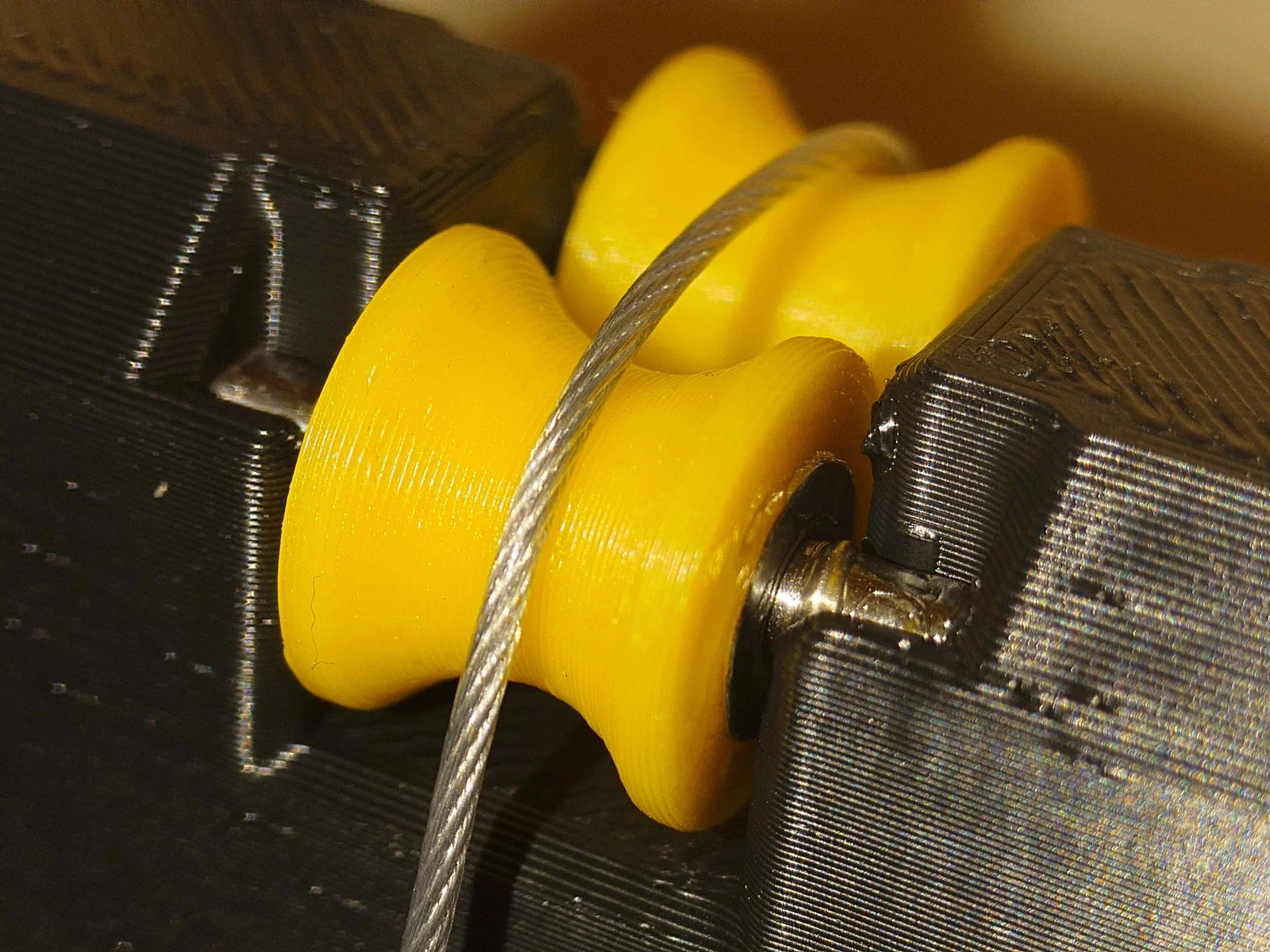

Lấy 2 chốt ròng rọc, lắp các con lăn vào, thêm vòng đệm M3 ở mỗi bên (có thể bôi thêm chút mỡ) rồi lắp vào "Rod holder top".
Gắn dây kéo chìa khóa vào.
Gắn "Adapter" bằng 4 ốc M3x10.

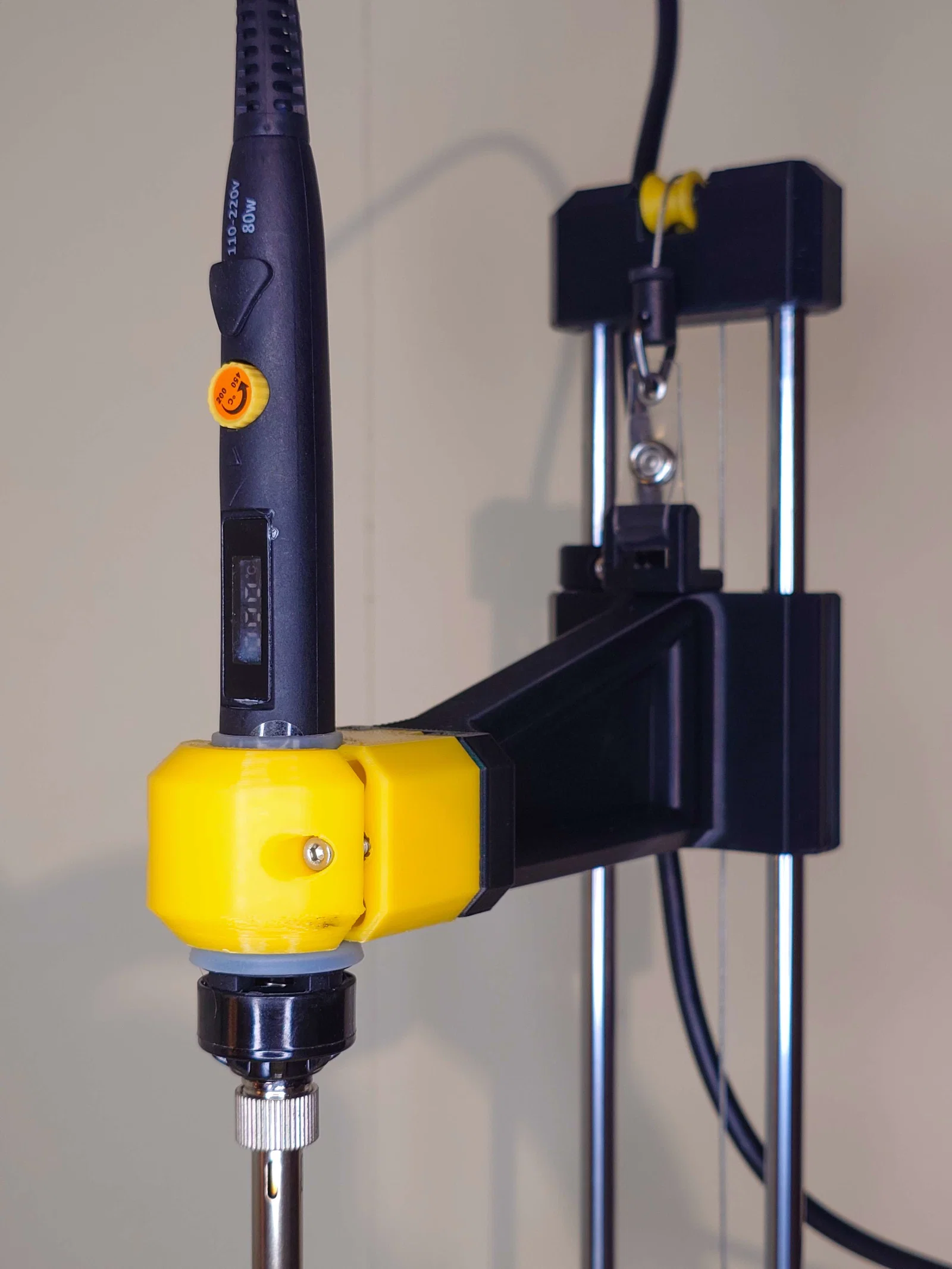

Gắn mỏ hàn với "Clamp" bằng 2 ốc M3x10.

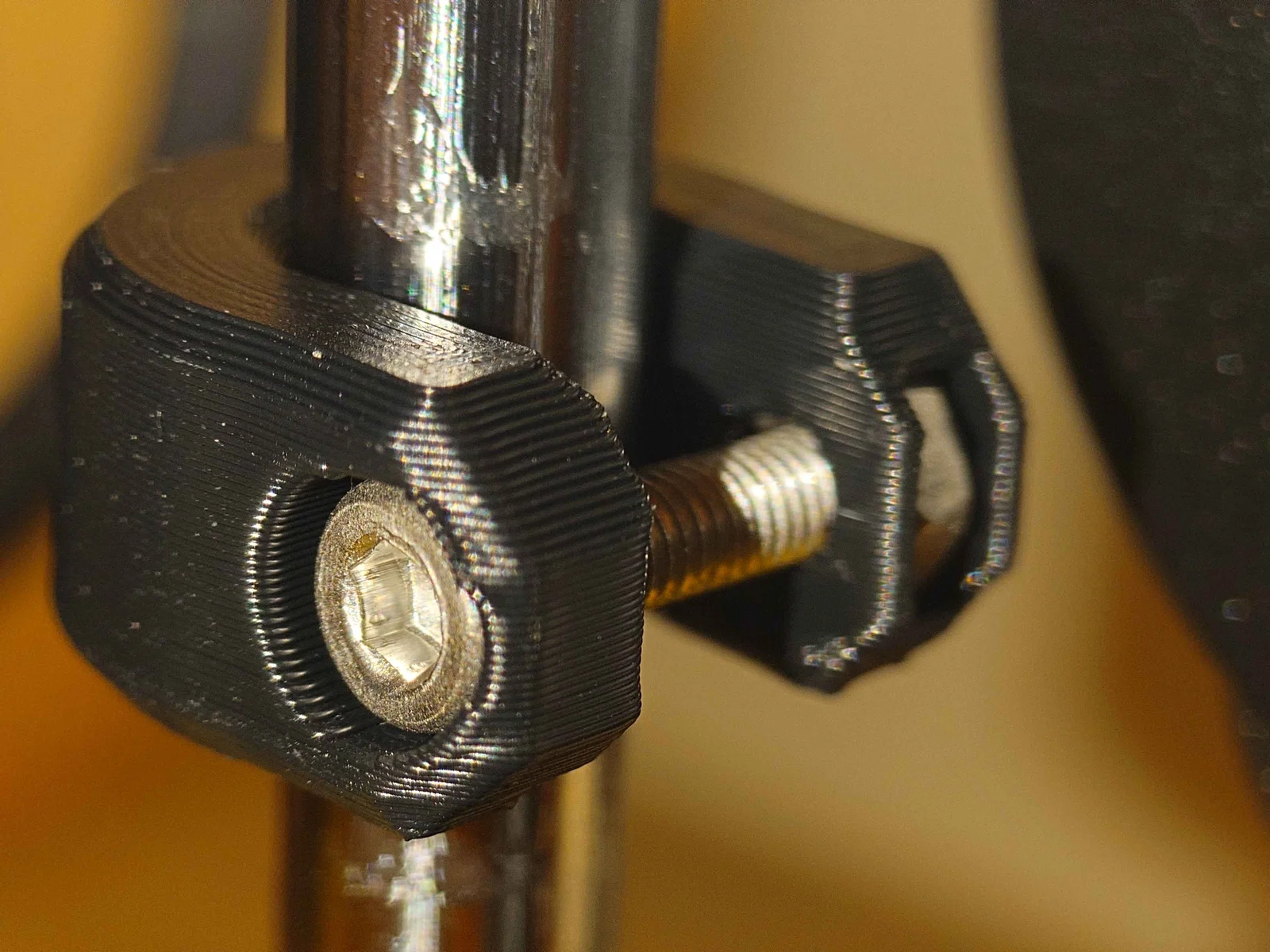

Lắp "Endstop" tùy theo nhu cầu của bạn bằng 2 ốc M3x12 và 2 đai ốc M3.
Dùng kẹp cáp để cố định dây nguồn ở phía trên, bên trái hay bên phải đều được.
