C-Clips Model 303: Phụ tùng thay thế cho thuyền Canoe gấp Ally

Lý do thực hiện

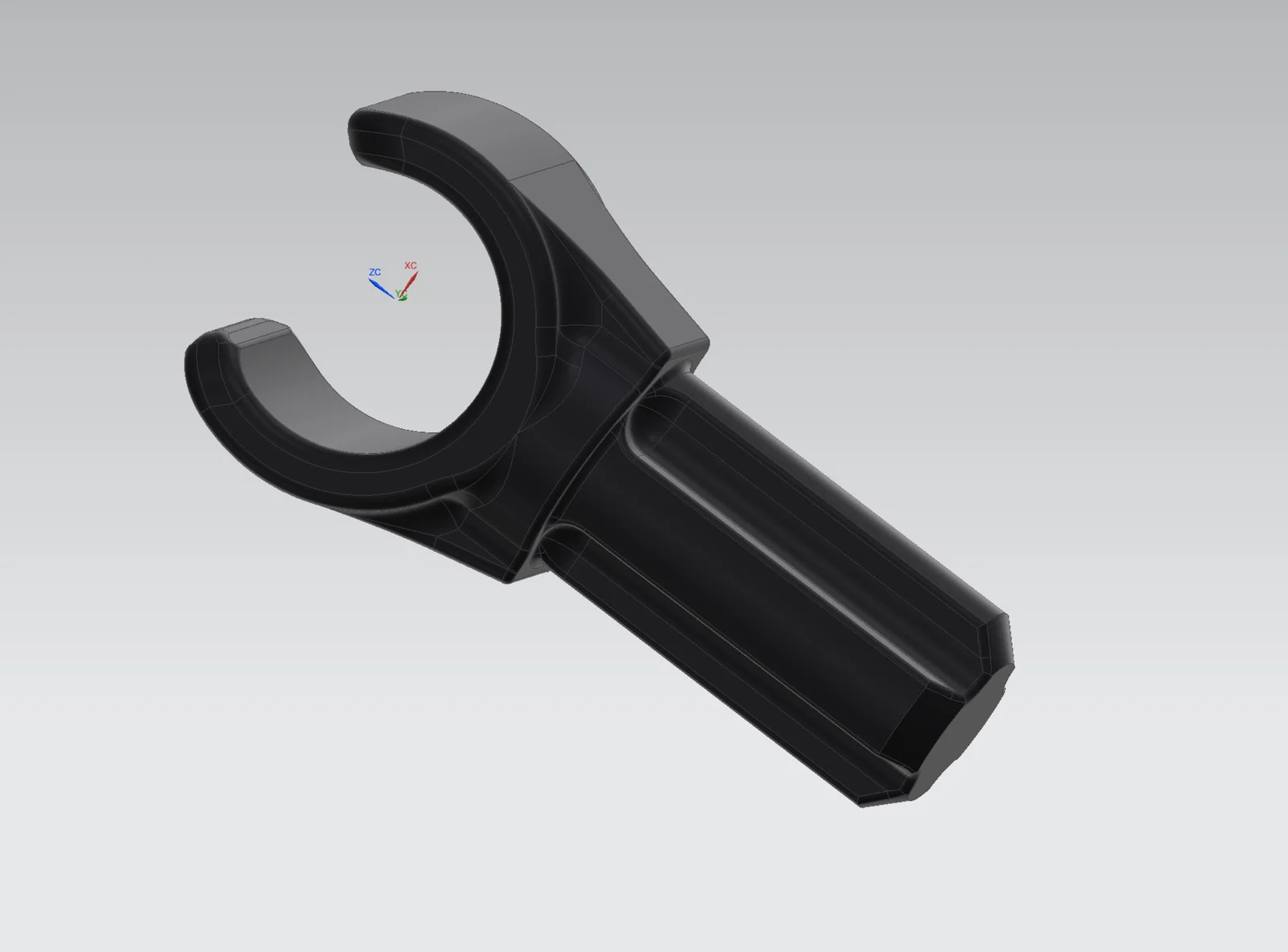

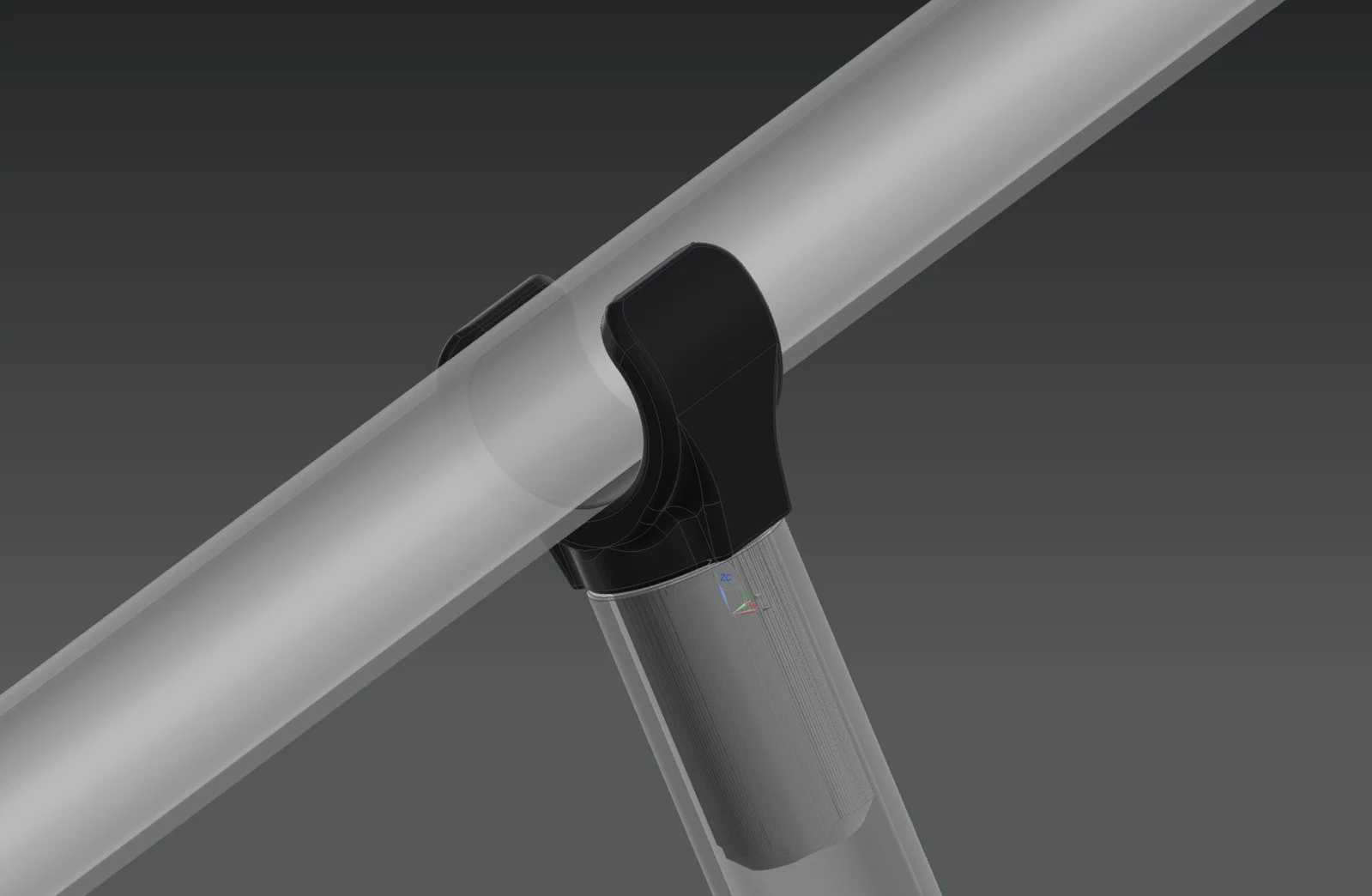

[ Hệ thống kẹp ống nhôm 16mm ] Trong các mẫu thuyền canoe gấp Ally, các ống nhôm 16mm được giữ cố định bằng các ngàm kẹp (C-Clips).

Hiện tại, loại linh kiện này khá khó mua trên thị trường, nên mình quyết định tự thiết kế một mẫu 3D để in.

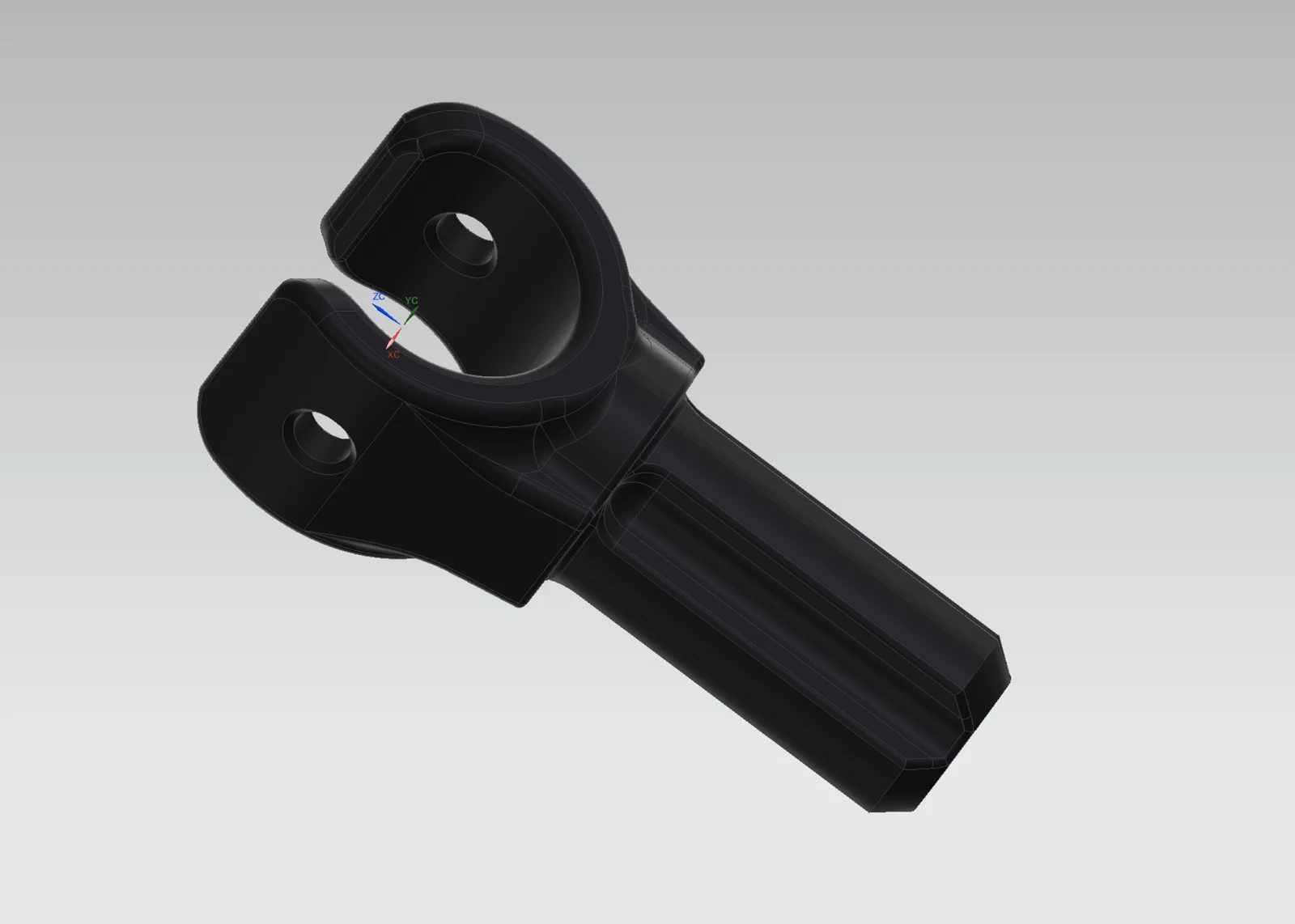

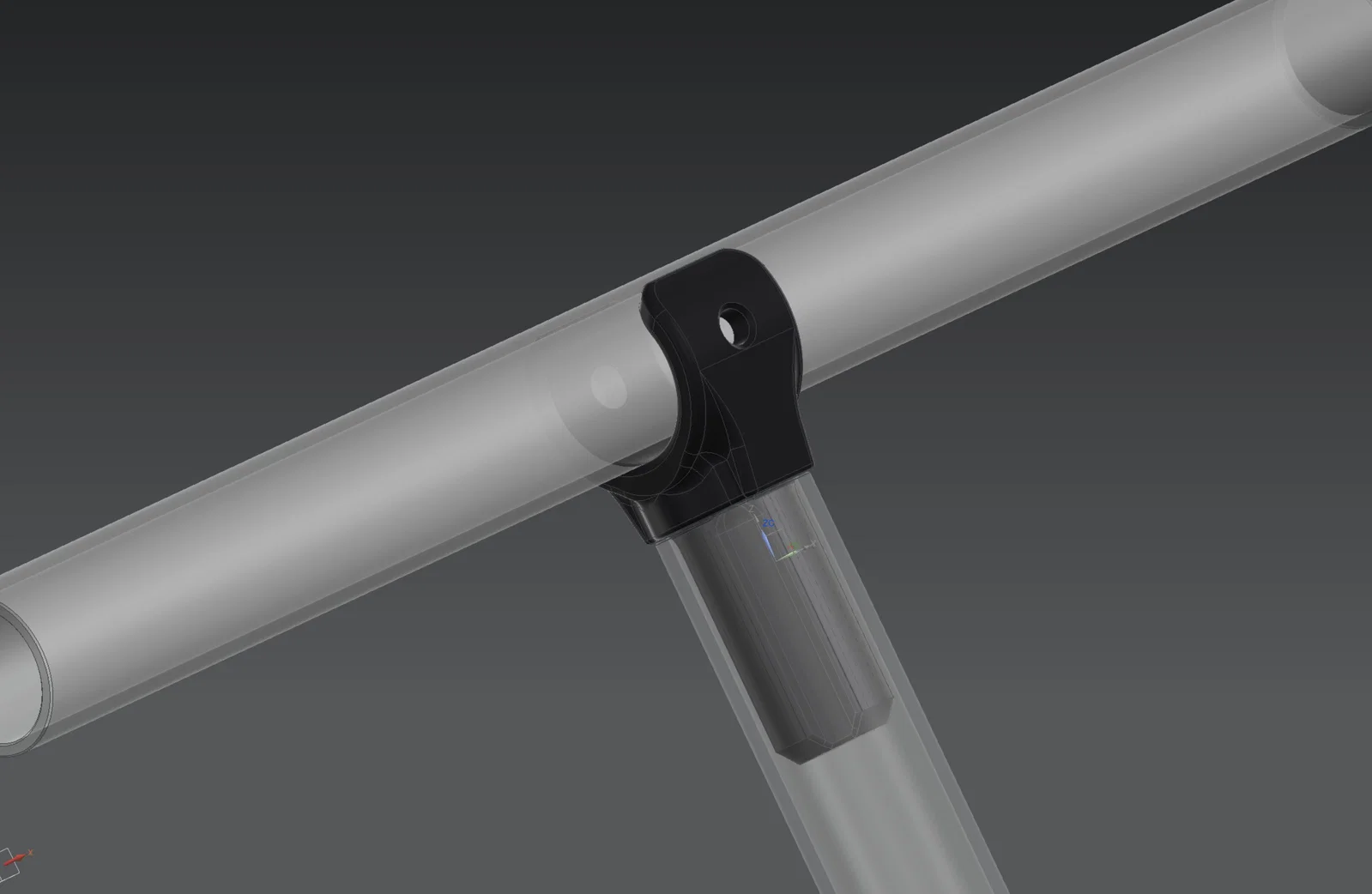

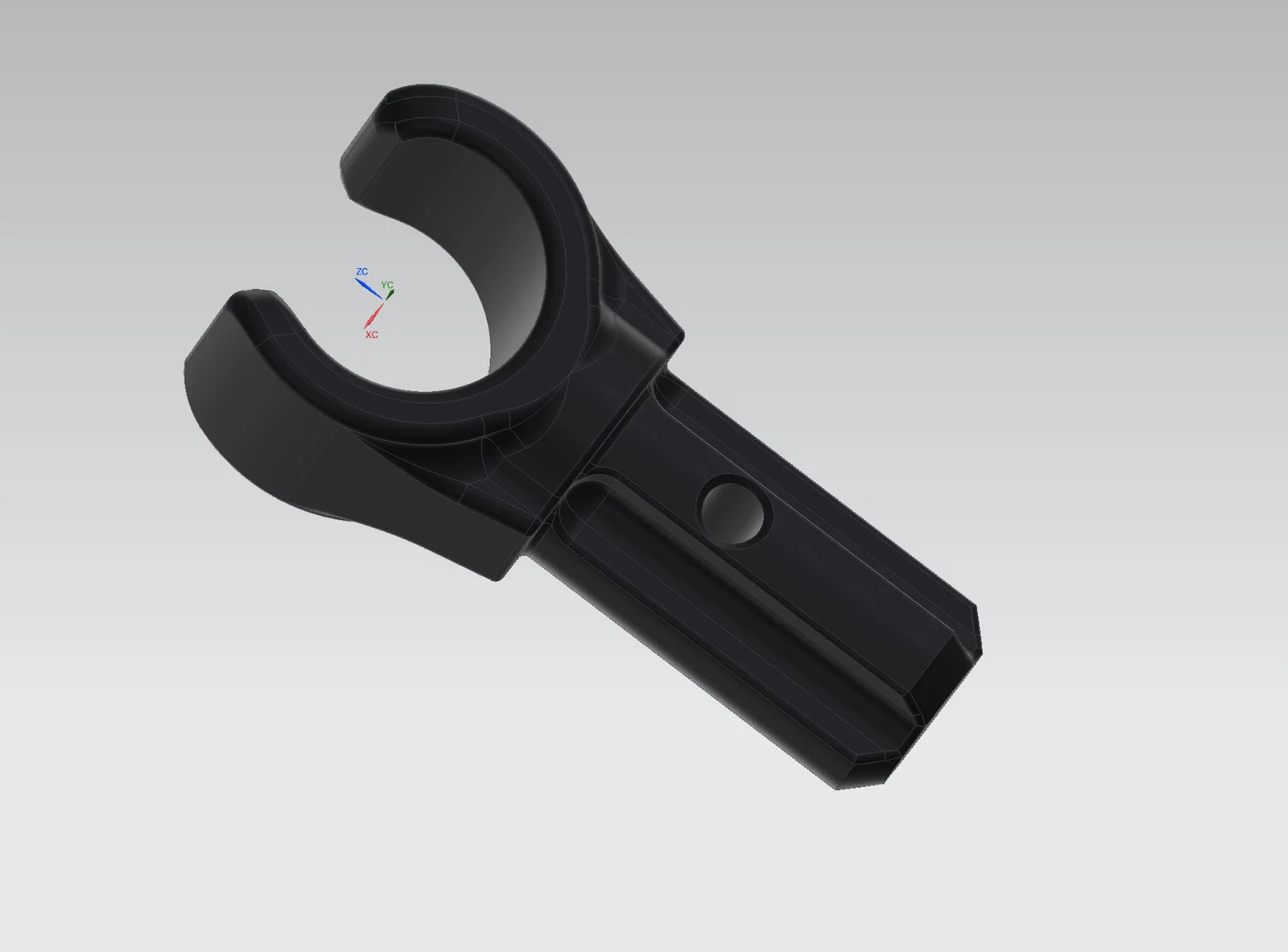

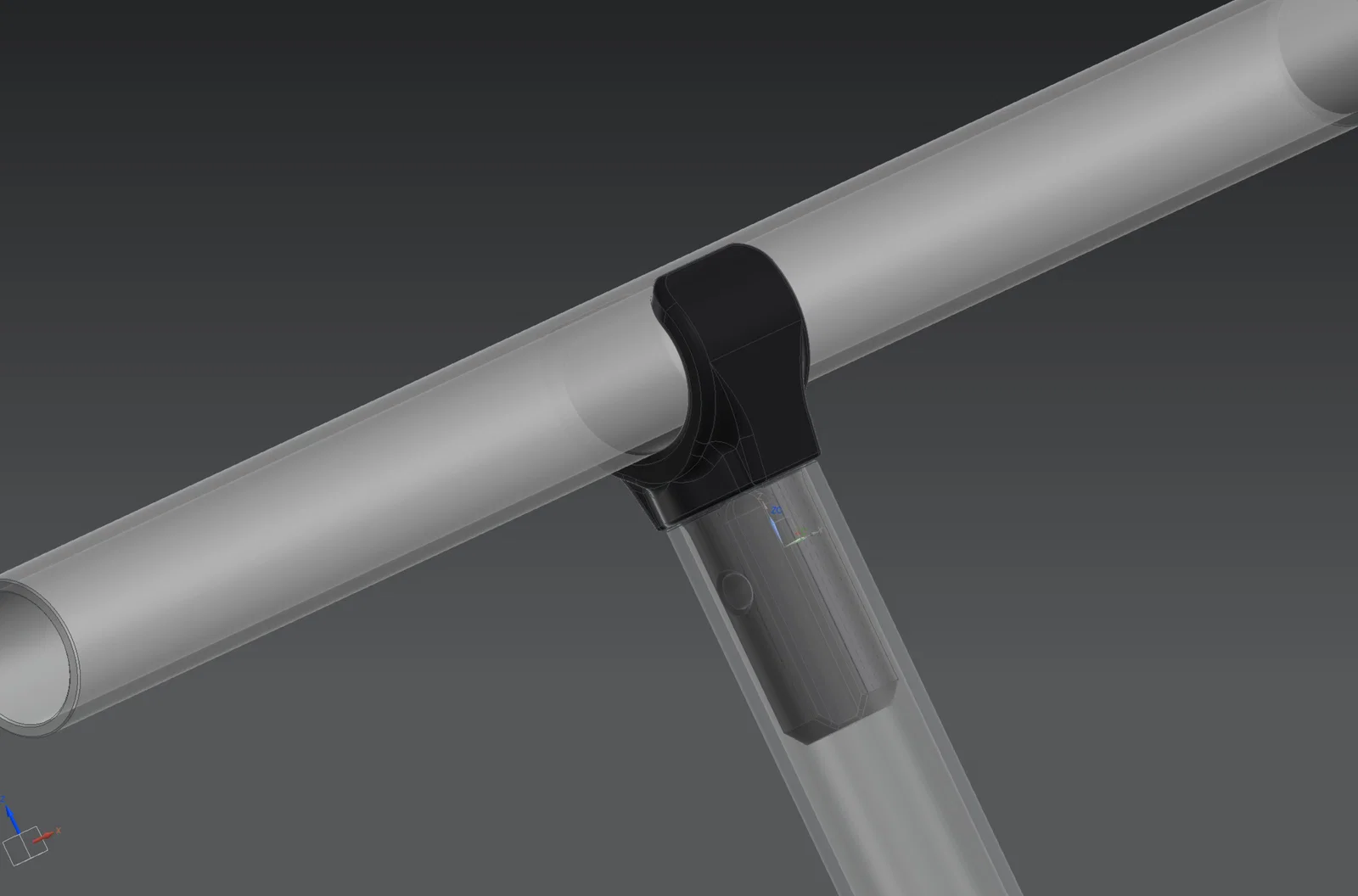

Mình cũng đã thiết kế thêm hai biến thể có lỗ 3.5mm để cố định ống bằng vít 3mm hoặc đinh tán rút (blind rivets). Vì các lỗ khoan sẵn trên ống thường có sai số khá lớn, nên việc tự khoan lỗ trên vật liệu đặc có vẻ là giải pháp thực tế hơn.

Stangenhalter_Faltboot_v01.stl:

Stangenhalter_Faltboot_v10_1.stl:

Stangenhalter_Faltboot_v20.stl

In ấn

Vật liệu khuyến nghị là PETG, vì trong quá trình sử dụng, kẹp phải chịu lực rất lớn. Thiết kế này cần có support khi in. Mình đã chọn organic support, loại này gỡ ra cực kỳ dễ dàng và bề mặt in hoàn thiện rất đẹp.

Đã in với SUNLU PETG (Màu đen).

[ C-Clip Model 303 ] 1x Stangenhalter_Faltboot_v01.stl (support: cần dùng organic support) (brim: không cần thiết nếu dùng bàn in satin) (hướng in: đặt mặt bên của kẹp xuống bàn) (màu sắc: Màu đen hoặc tùy ý bạn ;-)

Chúc bạn luôn vững chèo & tận hưởng nhé!!!
