Giá đỡ bộ nguồn kép cho Simucube 2 Pro - Lắp đặt trên khung nhôm định hình

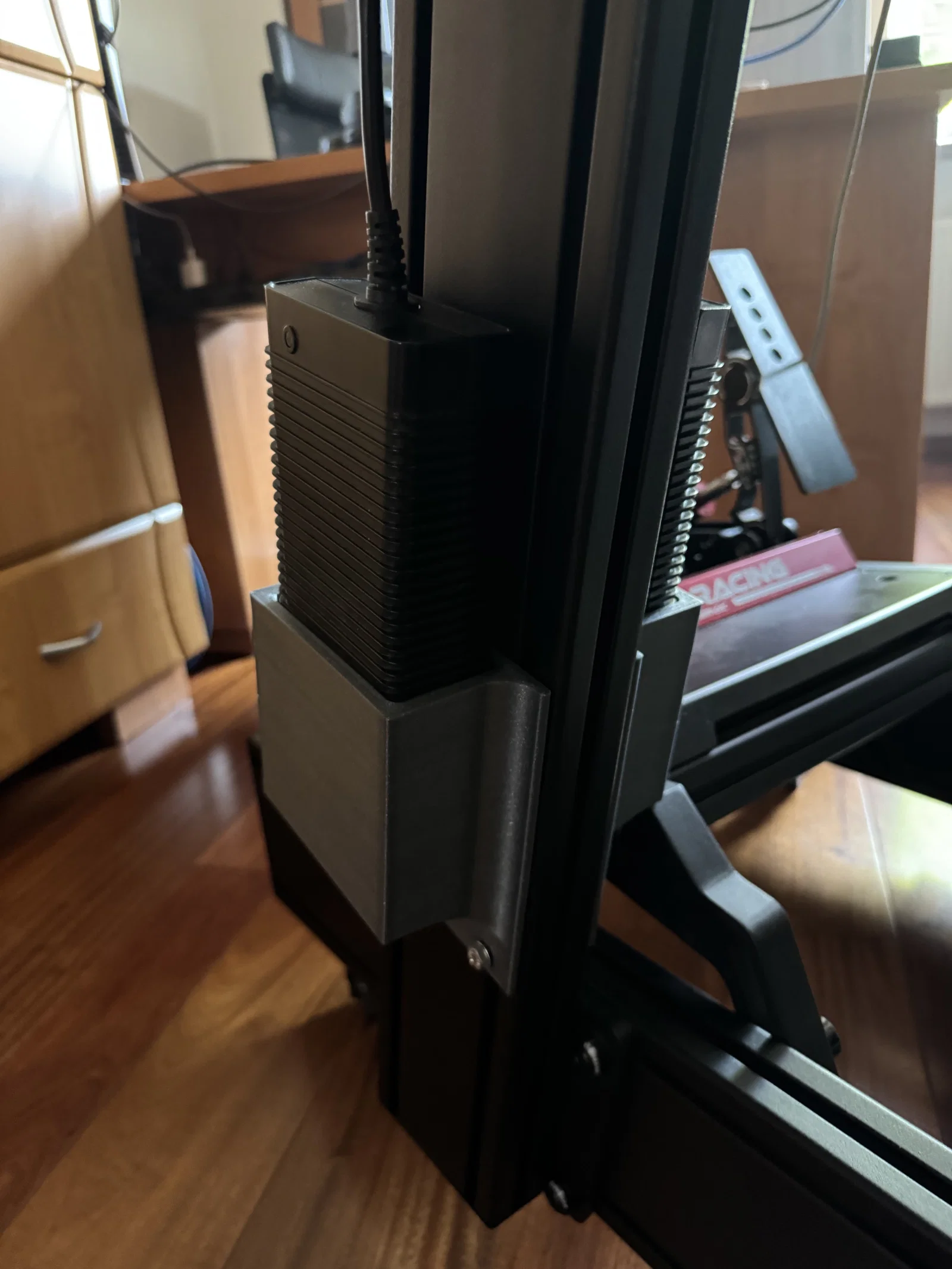

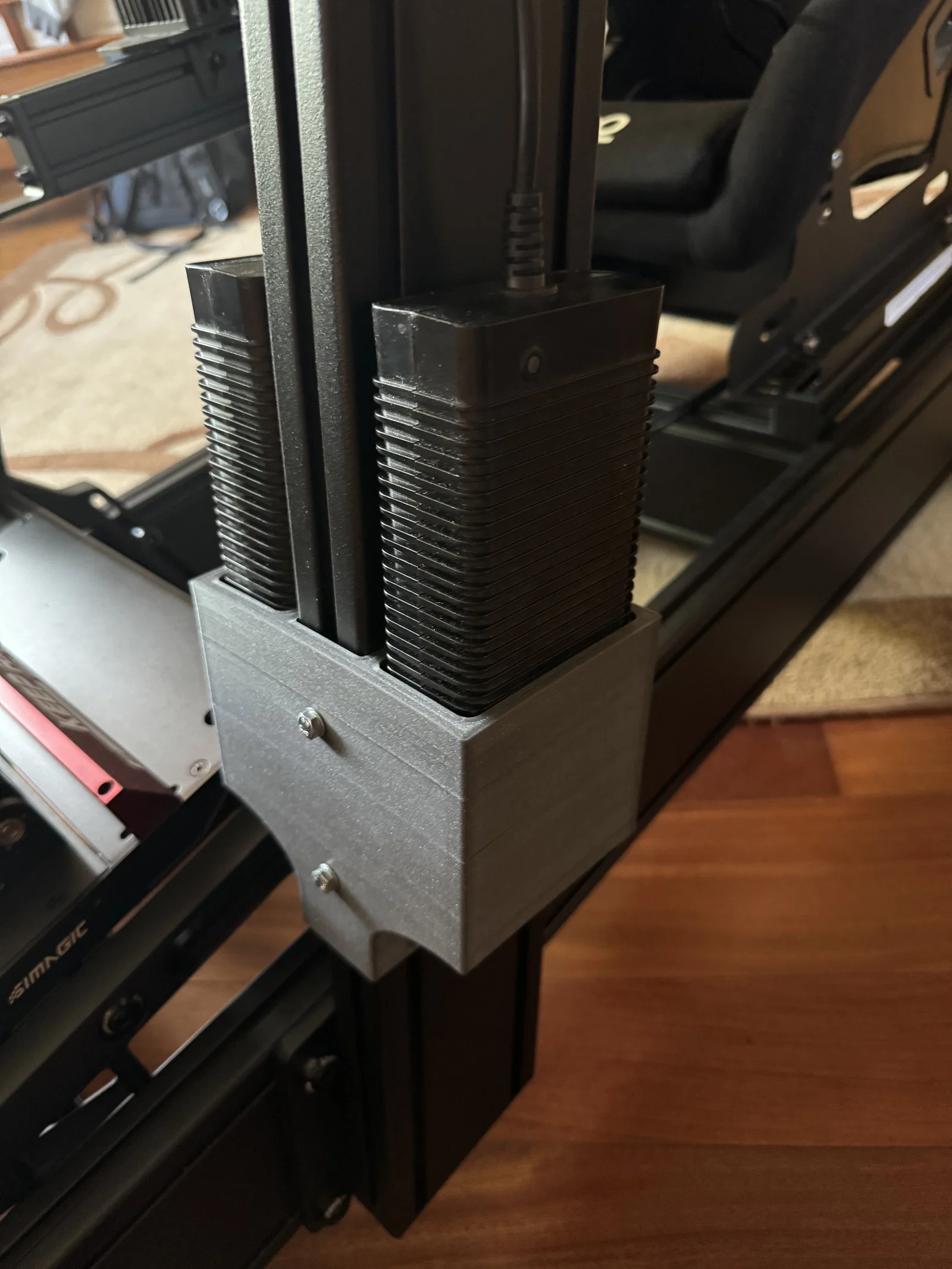

Mình thiết kế giá đỡ này để giúp gọn gàng lại đống dây nhợ lộn xộn quanh dàn máy sim racing của mình. Mẫu in trong hình được mình in trên máy Prusa Core ONE. Mẫu này phù hợp với các loại nhôm định hình rộng 40 mm.

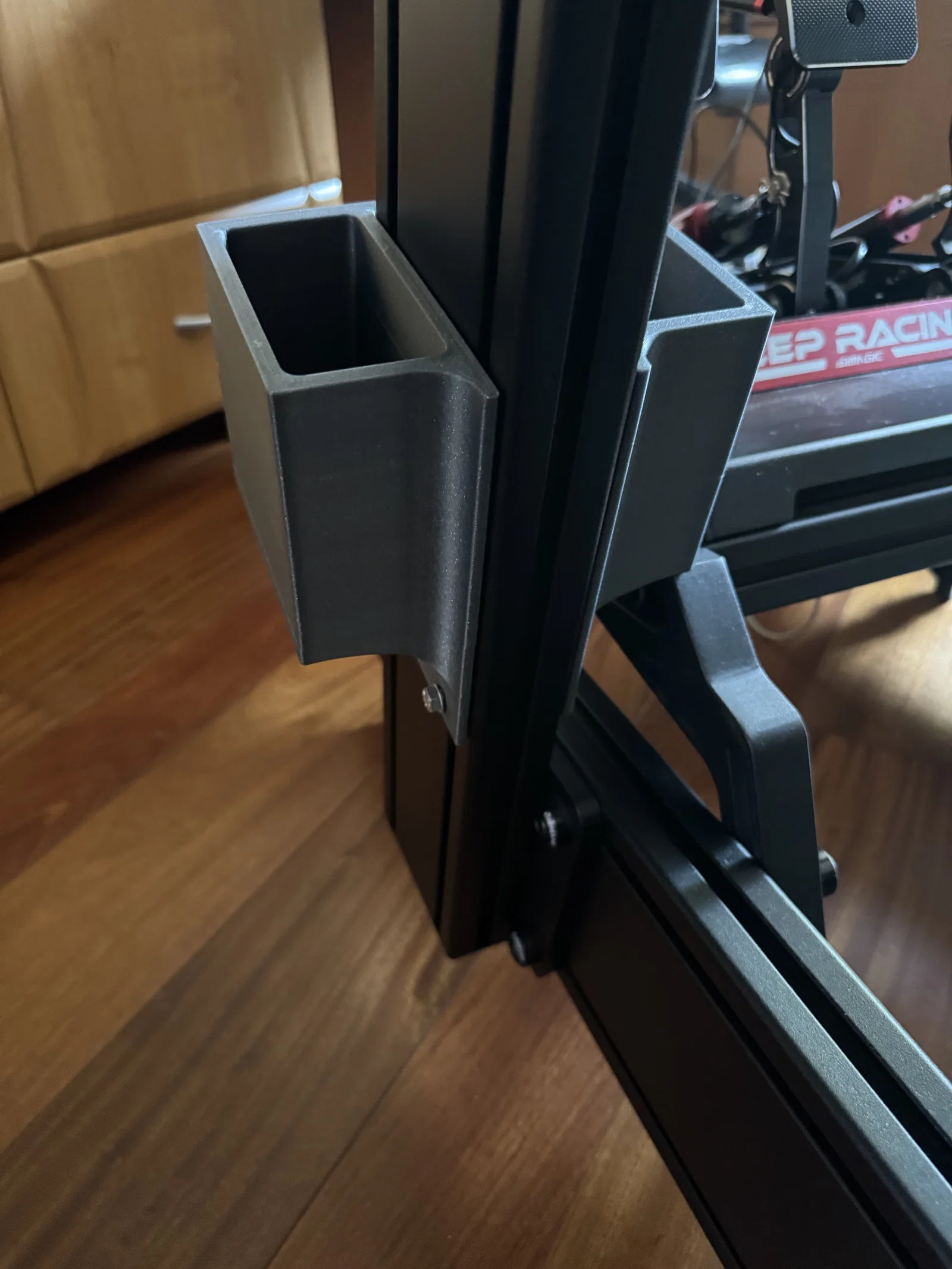

Mẫu này dành cho phiên bản cũ của đế Simucube 2 Pro sử dụng hai bộ nguồn. Mình đang dùng nó trên dàn máy Sim-Lab P1X Pro, nhưng nó sẽ lắp vừa mọi dàn máy sim racing dùng nhôm định hình mà không gặp vấn đề gì. Để bạn dễ hình dung, khoảng cách giữa các lỗ bắt vít ở hai bên là 80 mm. Nếu chỉ dùng một nửa số lỗ bắt vít thì vẫn đảm bảo độ chắc chắn. Để lắp đặt, bạn hãy dùng slide-in nut và ốc M6 nhé.

Hướng in: Đặt mẫu trên bàn in sao cho hai lỗ lớn để gắn bộ nguồn hướng xuống dưới. Đây là hướng in tối ưu giúp bạn in mà không cần support trên máy Prusa Core ONE.

Cài đặt máy in

Mình khuyến khích in bằng nhựa PETG với 4 lớp tường (walls), 15% infill tùy chọn (mình dùng kiểu gyroid) và layer height 0.20 mm ở chế độ balanced.

Mình đã thiết kế để khi in trên Prusa Core ONE không cần dùng support. Tuy nhiên, nếu thích, bạn có thể thêm support cho mặt trong của khu vực lắp bộ nguồn.
