Khay Đựng USB Drive — Thiết Kế Lưới Lục Giác Mở Mặt Trước

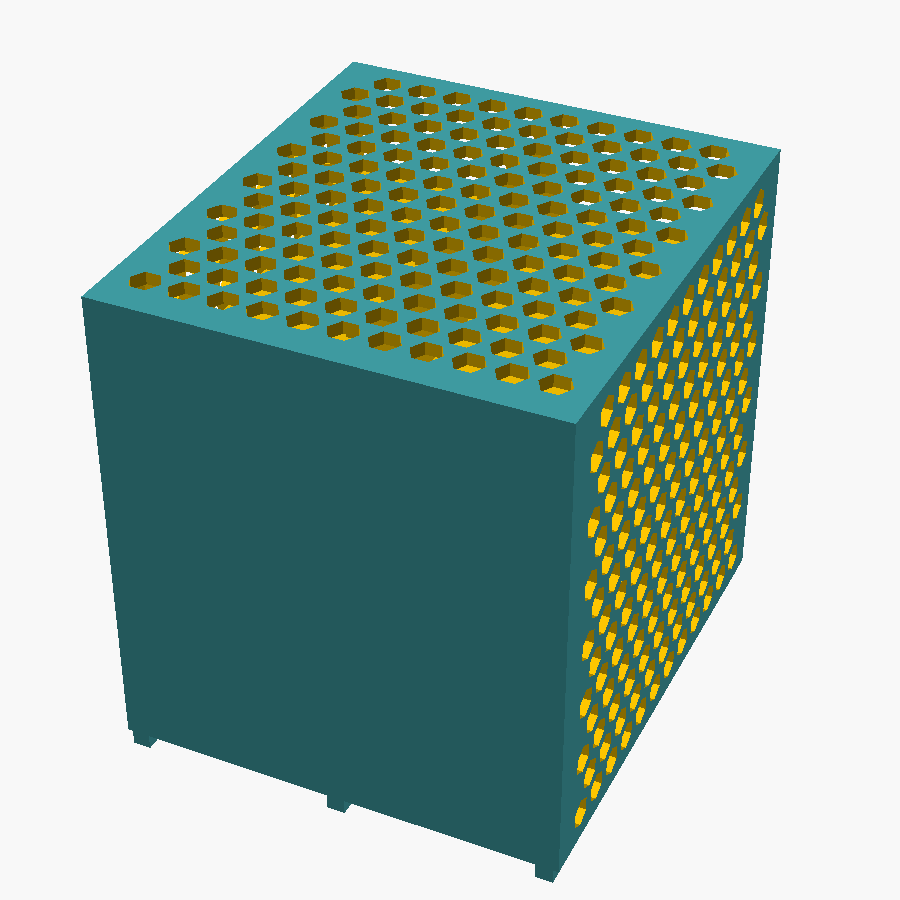

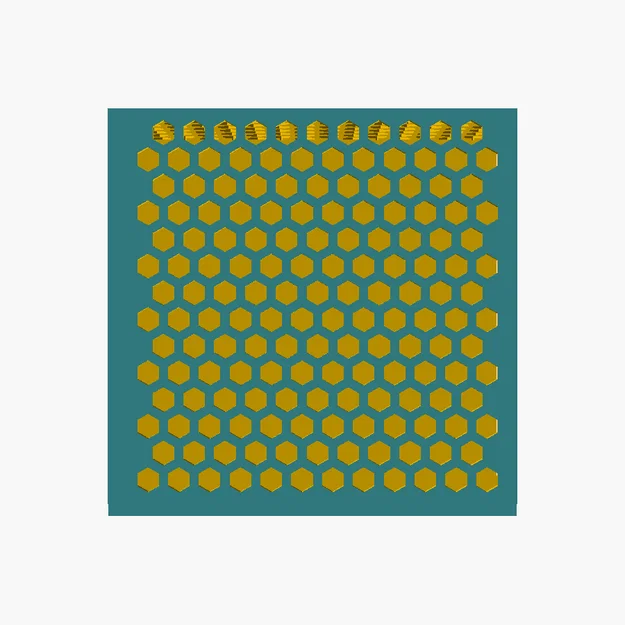

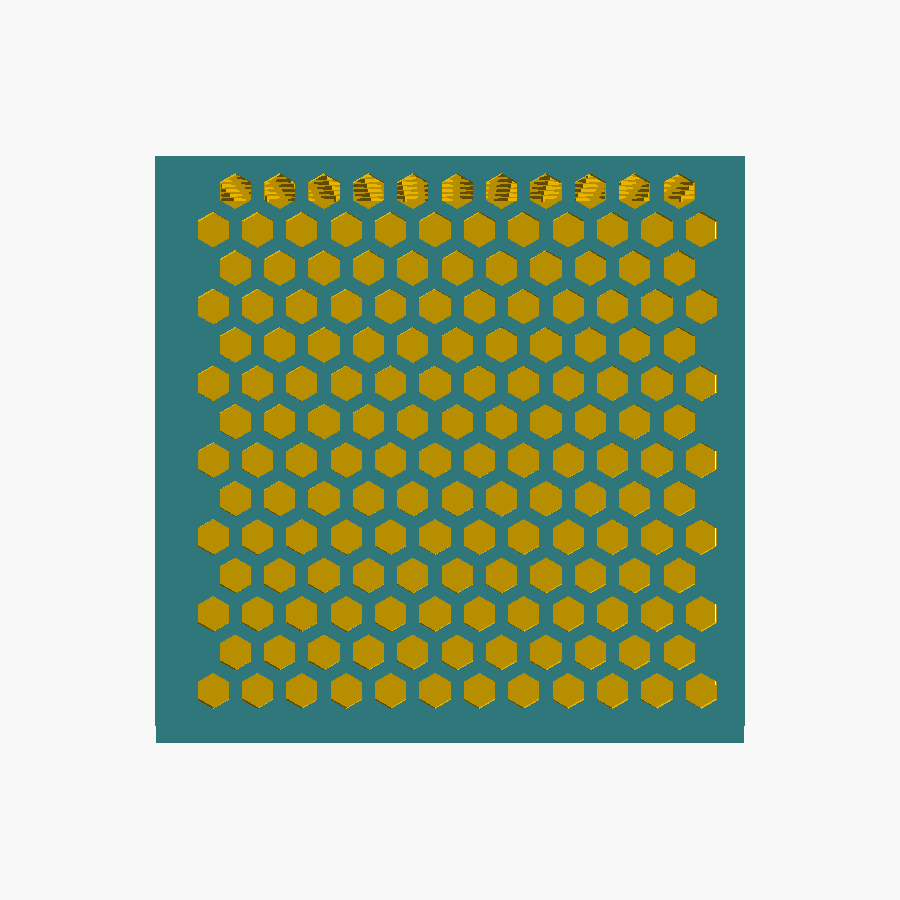

Đây là mẫu khay đựng USB dạng mở phía trước, chuyên dùng cho các loại ổ cứng hoặc USB-C "đĩa" nhỏ gọn. Các ổ đĩa sẽ nằm phẳng và trượt vào từ mặt trước; khoảng 4 mm thân máy sẽ nhô ra ngoài để bạn dễ dàng cầm và rút ra. Khay có thiết kế kín lưng, đỉnh, đáy và hai bên — chỉ hở mỗi mặt trước. Điểm nhấn là các họa tiết lưới lục giác (honeycomb) trang trí trên đỉnh và hai vách bên; mặt lưng (phần tiếp xúc với bàn in) được làm đặc. Phiên bản mặc định là lưới 2 × 4, vừa vặn cho các thiết bị khoảng 100 × 40 × 20 mm (như các dòng USB-C dạng phiến mỏng + đầu đọc thẻ SD). Có hai thanh trượt ở đáy chạy dọc theo các vách chiều X giúp khay đứng vững trên bàn như một chiếc xe trượt.

File đã được xoay sẵn để in. File STL xuất ra đặt mặt hở HƯỚNG LÊN TRÊN và mặt lưng nằm trên bàn in — giúp tăng tối đa độ bám dính, không cần hỗ trợ (support), và mọi vách ngăn của khay đều được dựng đứng.

Có thể tùy biến (Parametric). Bạn hãy chỉnh sửa các thông số ở phần đầu file usb_drive_caddy.scad:

Bạn có thể ghi đè bằng dòng lệnh, ví dụ cho lưới 3×3: openscad -D 'cols=3' -D 'rows=3' -o caddy.stl usb_drive_caddy.scad

Hoặc thiết lập kích thước bao ngoài trực tiếp: openscad -D 'body_w=120' -D 'body_h=90' -D 'body_d=110' -o caddy.stl usb_drive_caddy.scad

In ấn

• Để nguyên chiều như khi xuất file. Mặt lưng nằm trên bàn in, mặt hở hướng lên trên.
• Không cần support. Các lỗ lục giác được in dạng ống đứng, nên sẽ rất sạch mà không cần bridging.
• Lớp in 0.2 mm, 3 tường (walls), infill 15%, dùng nhựa PLA / PETG đều được. Mất khoảng 4 tiếng trên máy Bambu P2S cho bản 2 × 4 mặc định.

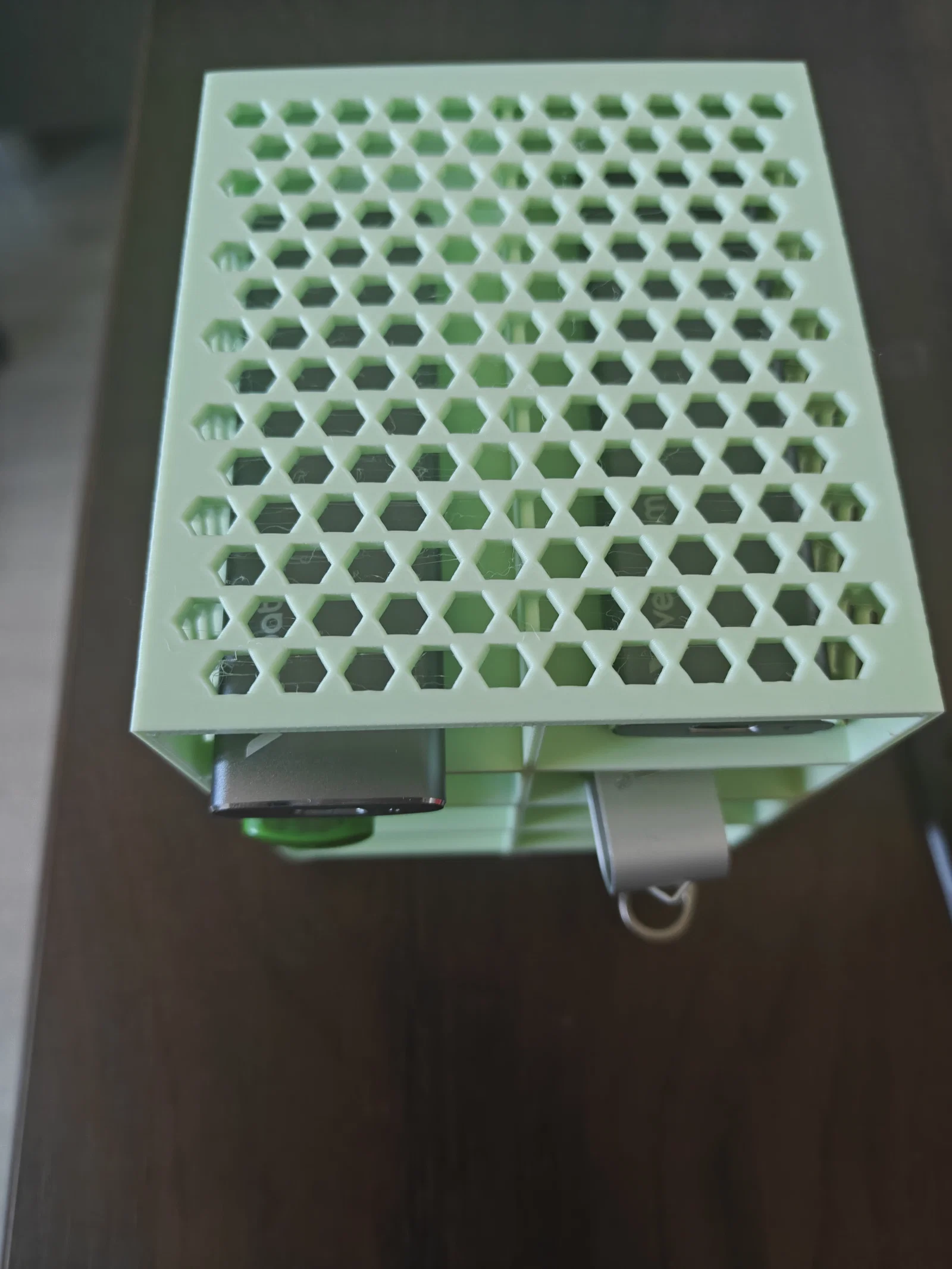

• Hình ảnh minh họa cho thấy khay in bằng nhựa PLA màu xanh mint với hai ổ USB-C đang được đặt bên trong — nhìn từ phía trên qua lớp lưới lục giác.
