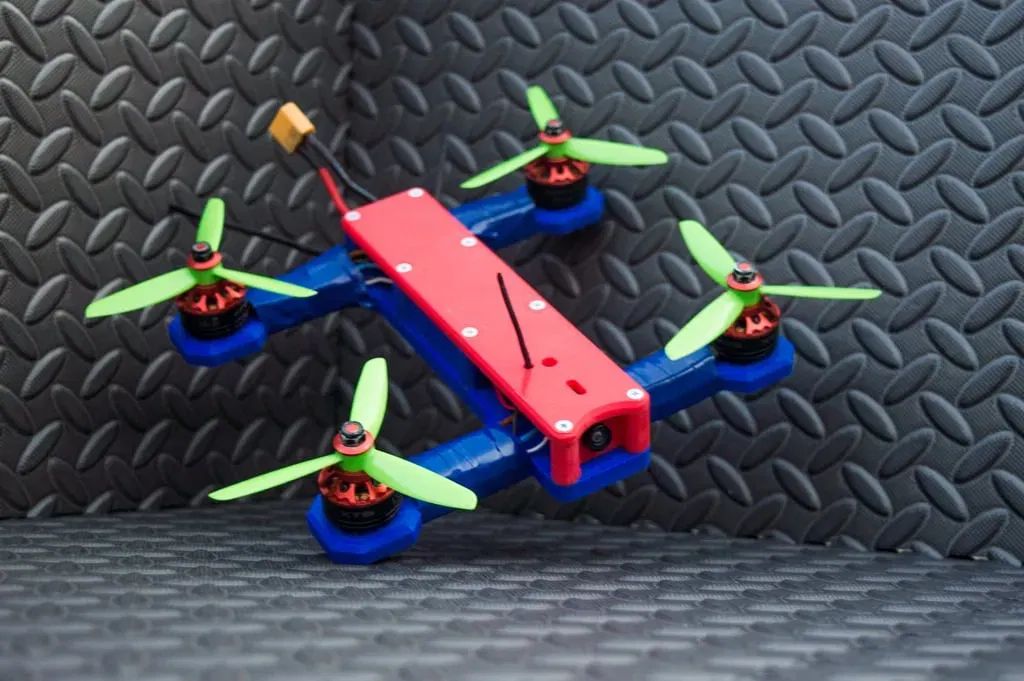

Khung drone FPV 4 inch với động cơ 2204 2300kv
Đây là khung FPV 4 inch của tôi. Tôi đã sử dụng 20x20 fc. Tôi có hai khung hình: một với các giá đỡ được in trên khung hình, đến
Mô tả

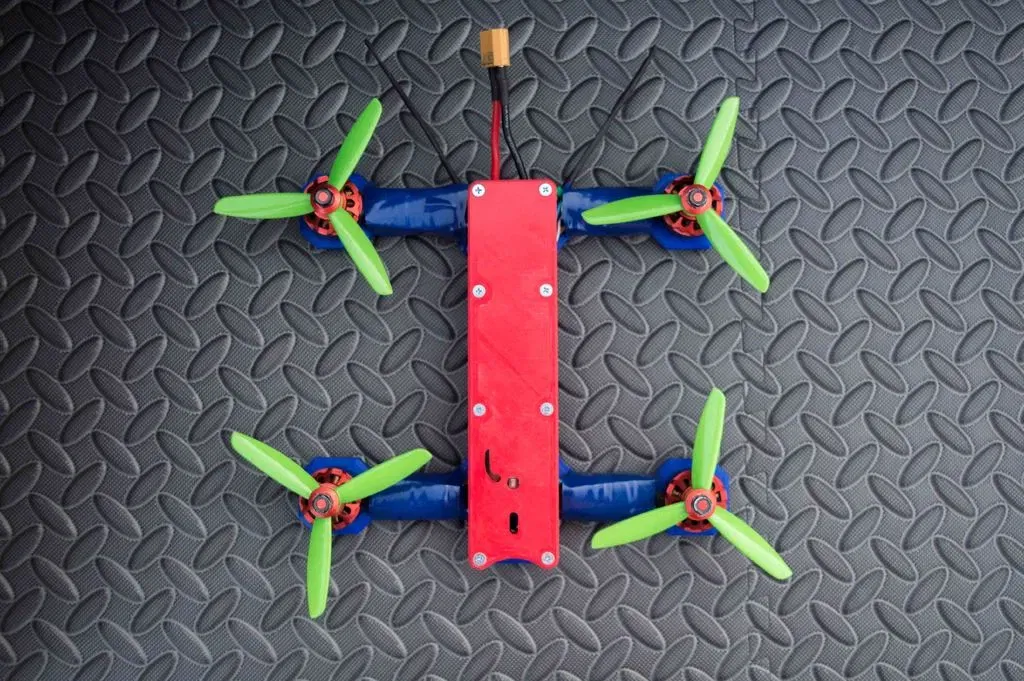

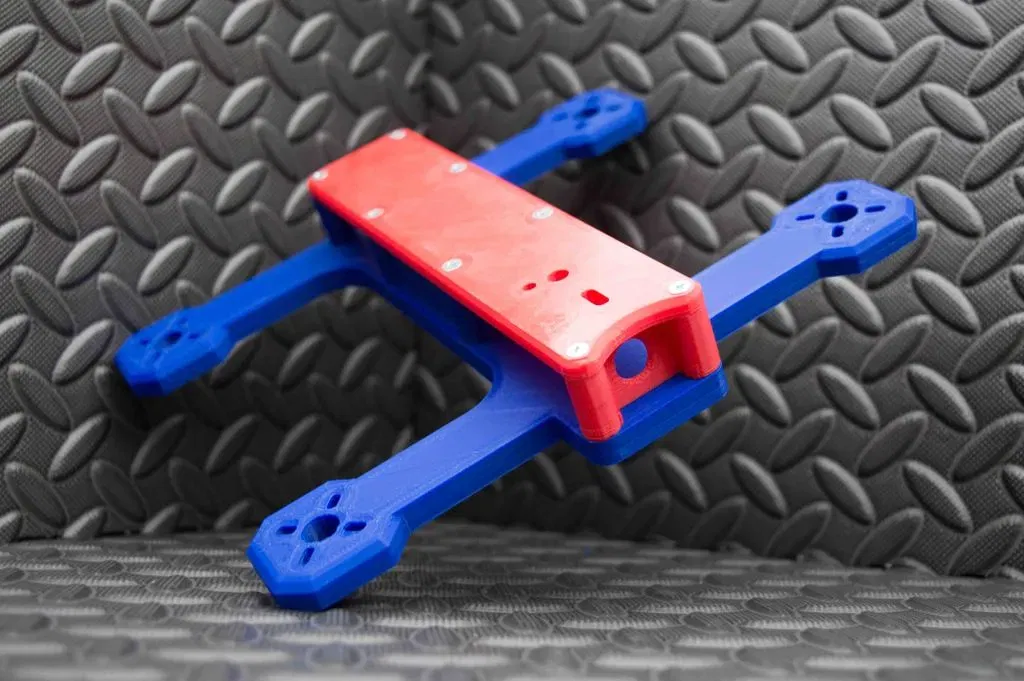

Đây là khung fpv 4 inch của tôi.
Tôi đã sử dụng một fc 20x20.

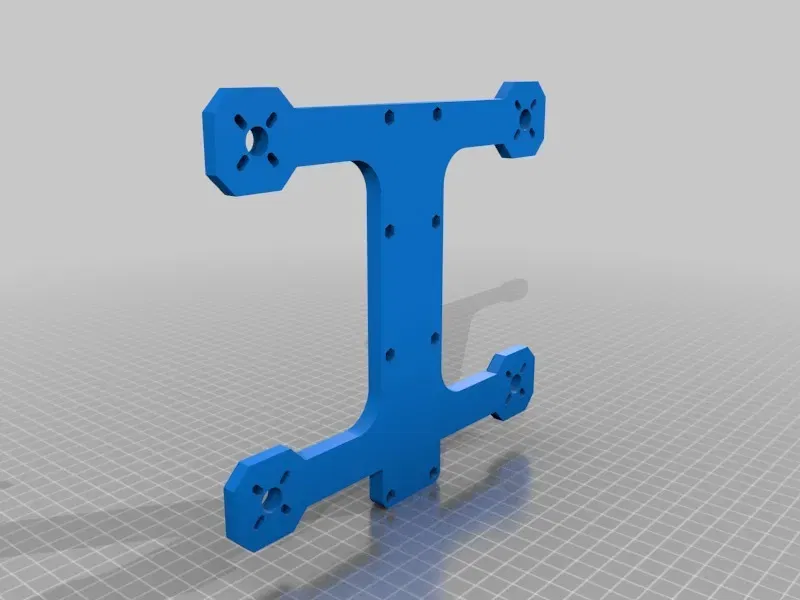

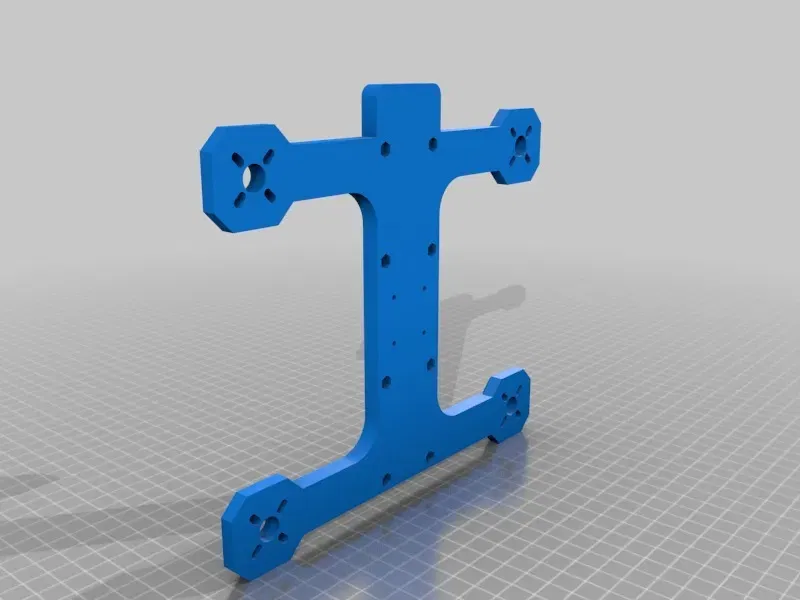

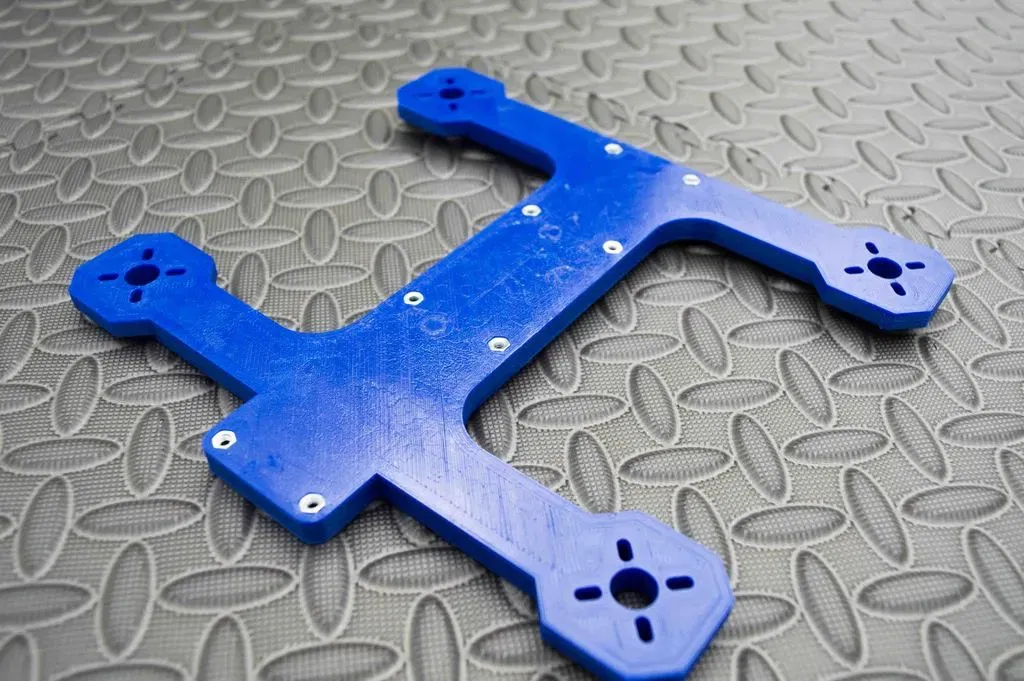

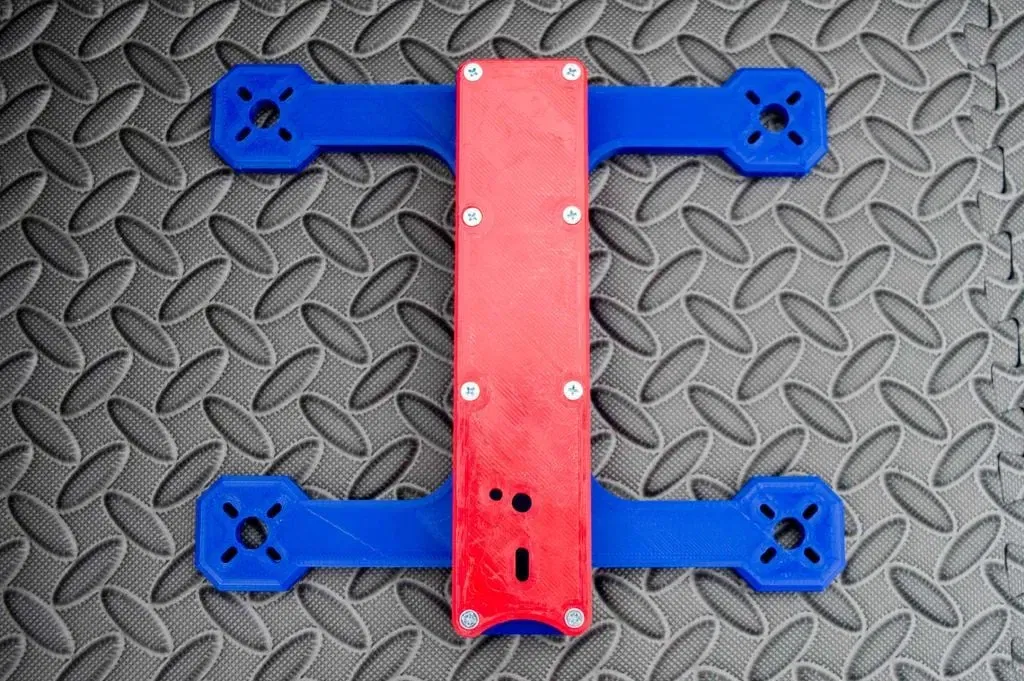

Tôi có hai khung:

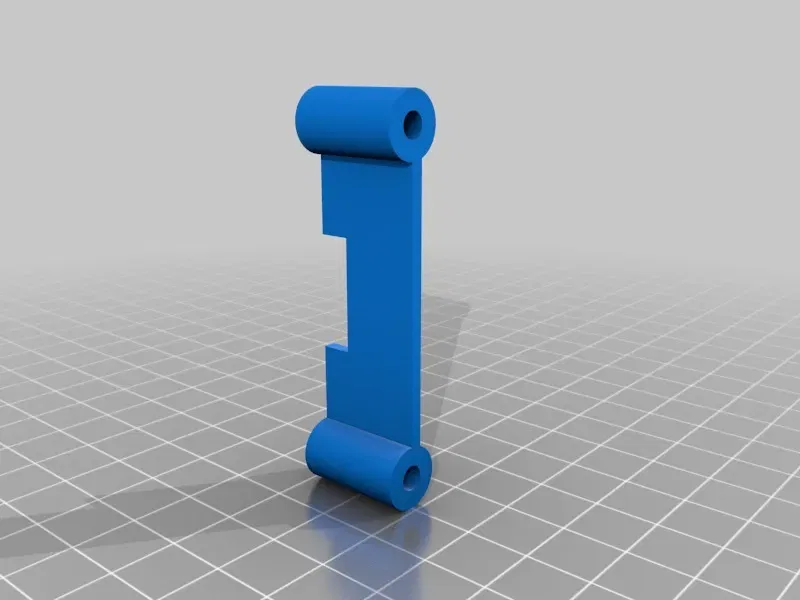

- một cái có các trụ in trên khung, để cố định fc bằng các vít servo (vít nhỏ)

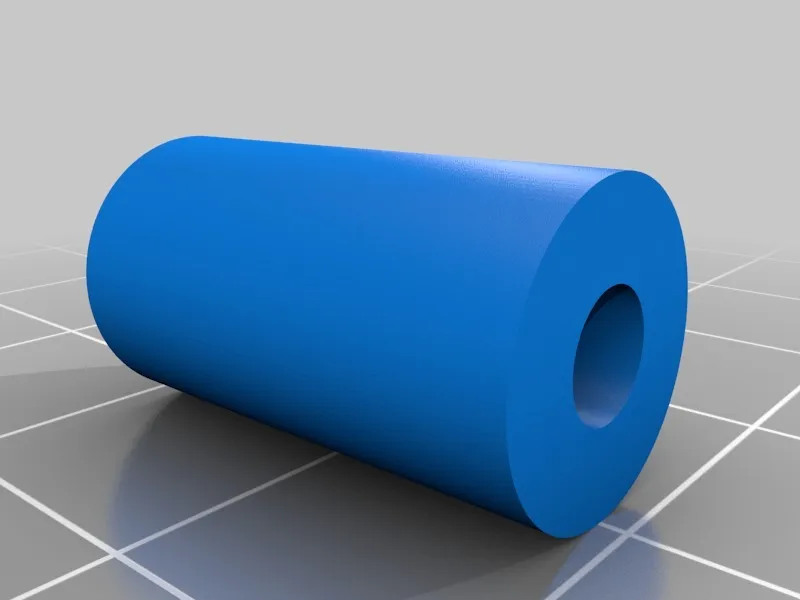

- và một cái khung có 4 lỗ để sử dụng các trụ m2 để cố định fc

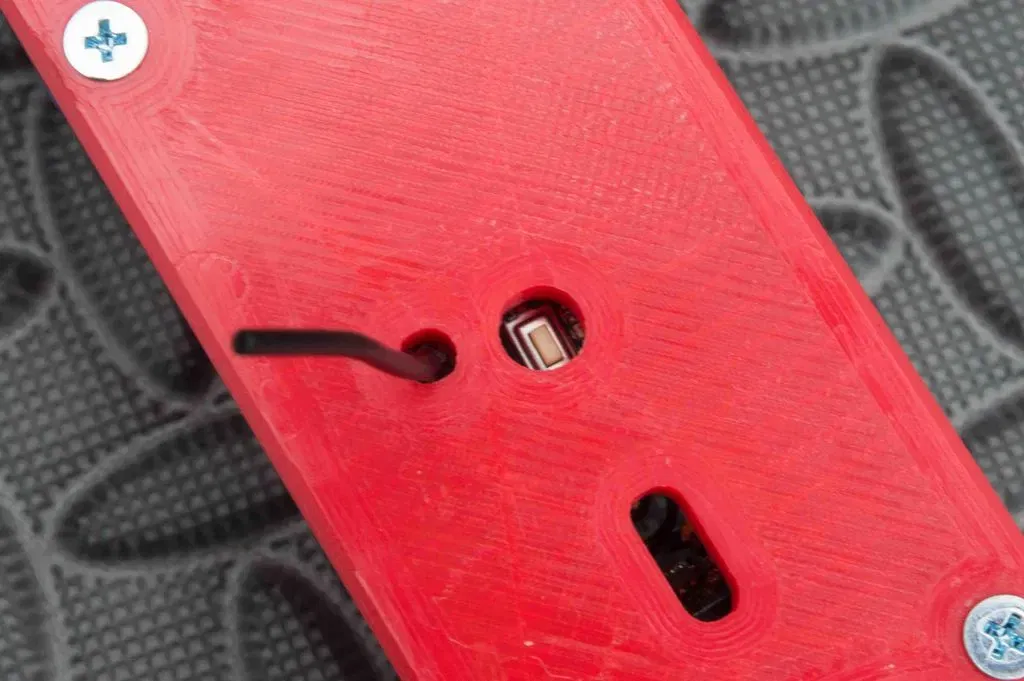

Vấn đề duy nhất là lỗ cho cáp usb không đúng. Vì vậy, hãy in thêm 4 trụ thay vì bên trái và bên phải.
Động cơ:
Tôi đã sử dụng động cơ 2204 2300kv. Tôi nghĩ rằng điều này không lý tưởng cho 4 inch nhưng tôi đã sử dụng những gì tôi có.
Camera:

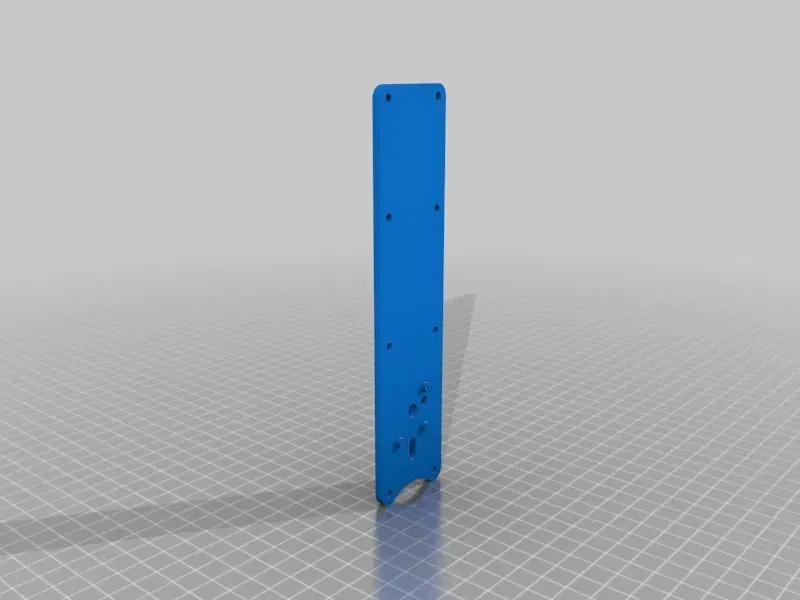

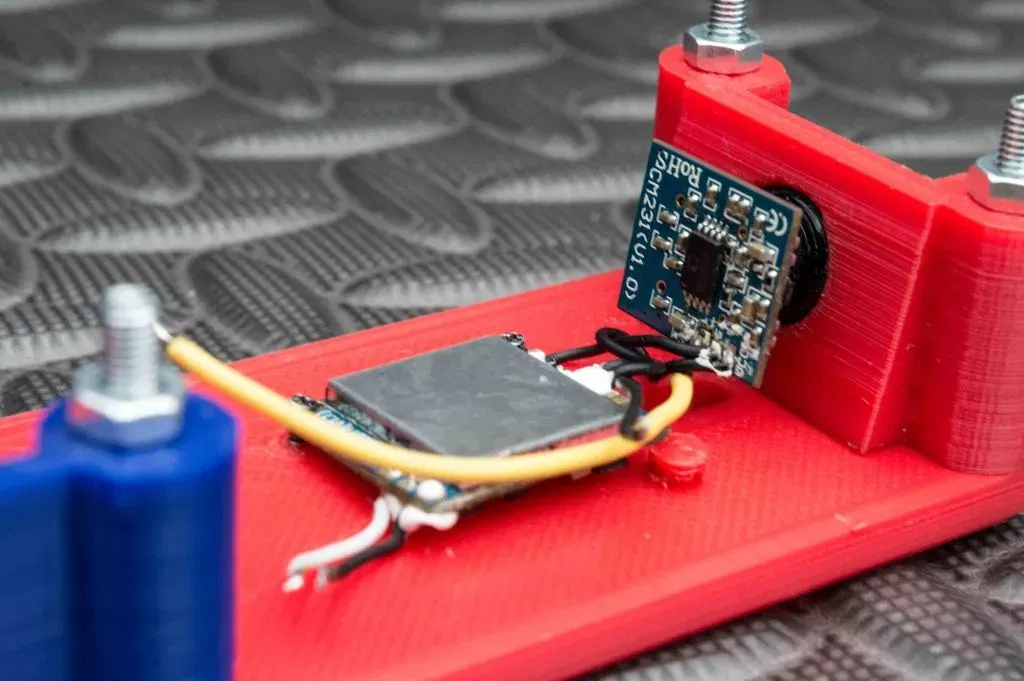

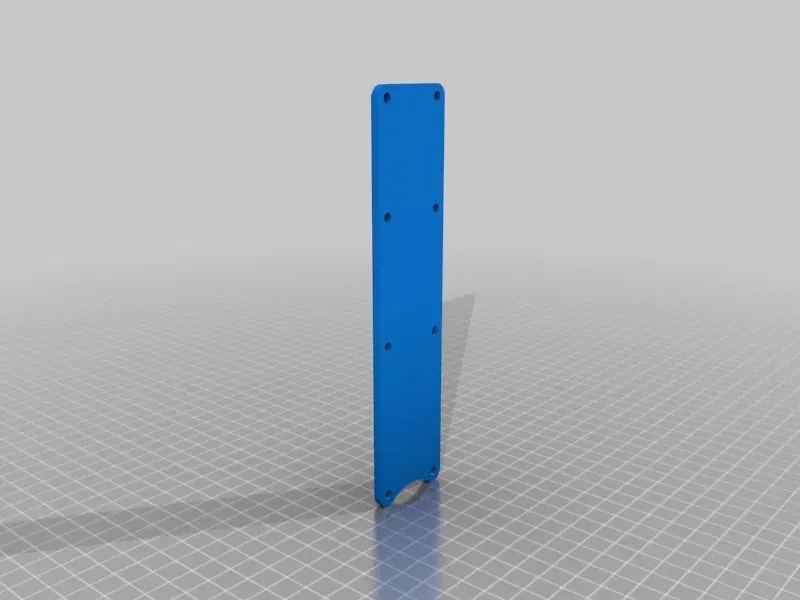

Camera mà tôi đã sử dụng là một camera 25 mw từ chiếc blade inductrix fpv cũ của tôi. Tôi cũng đã sử dụng một STL của tấm trên cùng của tôi mà không có các lỗ gắn cho VTX. và tôi cũng đã sử dụng một tệp DXF có thể chỉnh sửa.

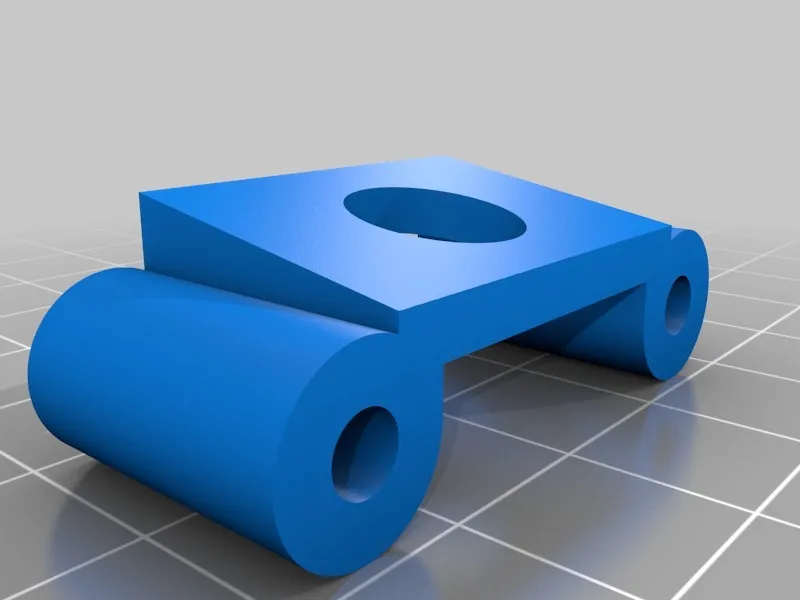

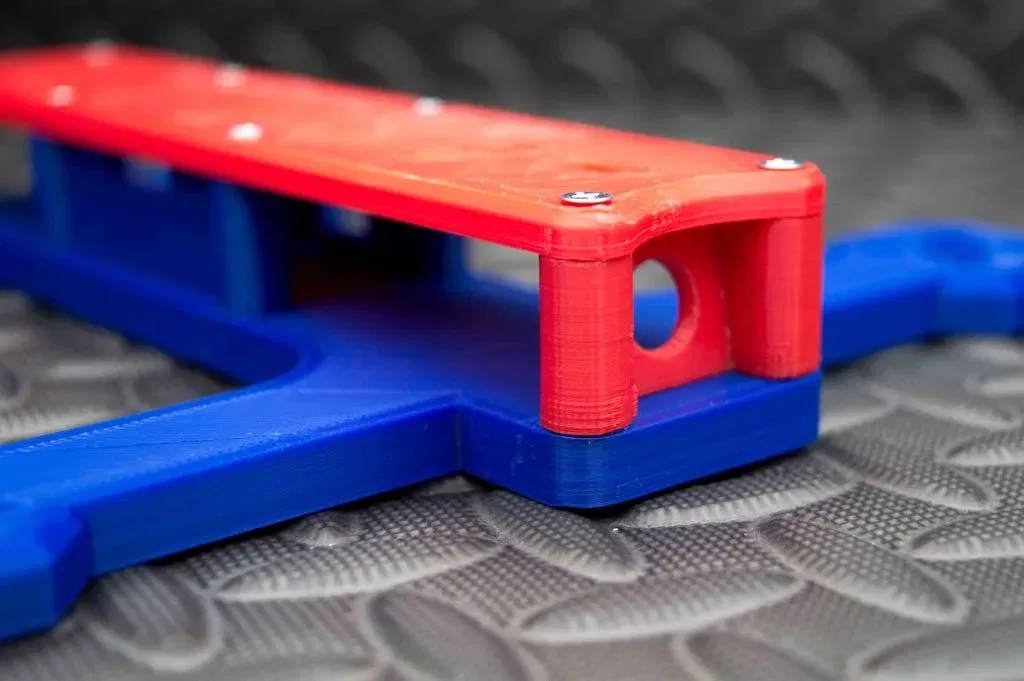

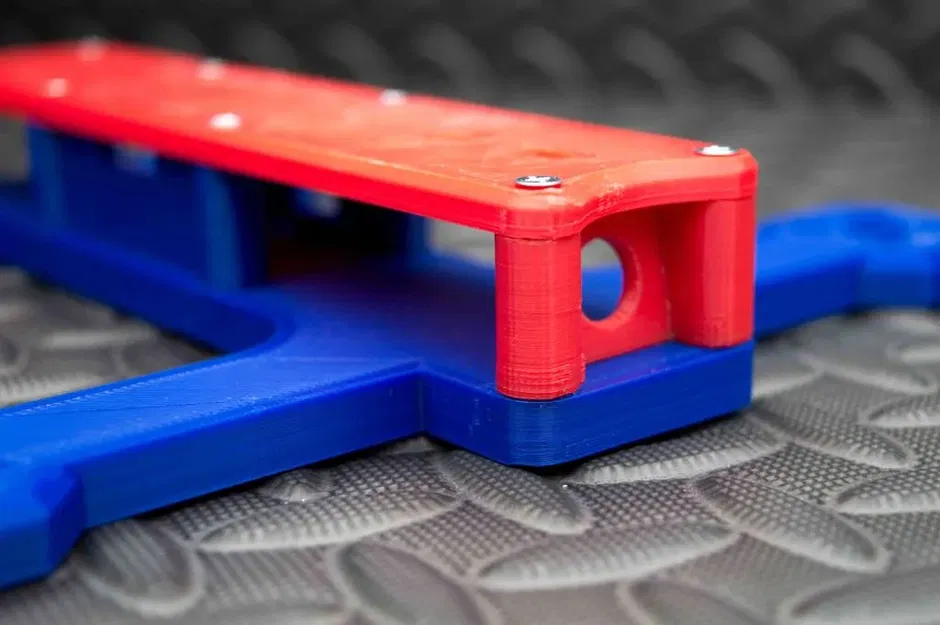

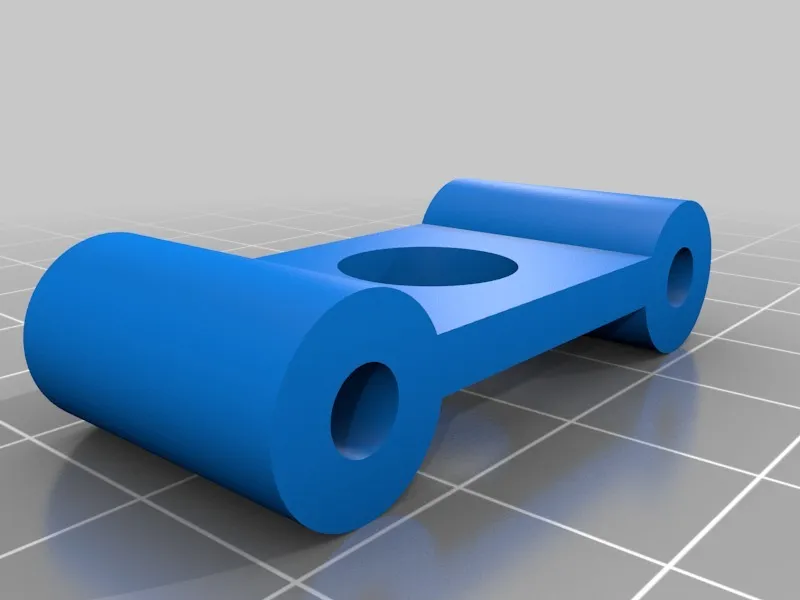

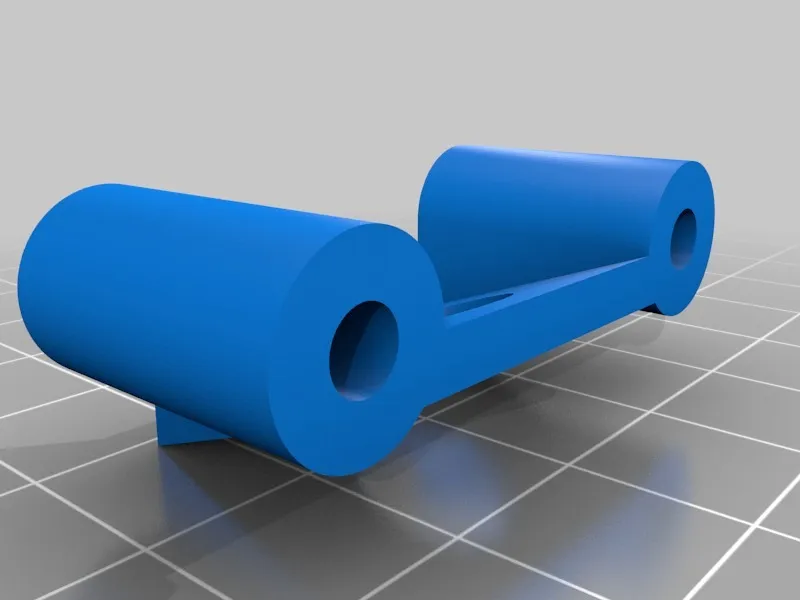

Tôi đã làm 3 phiên bản của giá đỡ camera: 0°, 10° và 20°.
Tôi đã sử dụng 10° vì tôi muốn bay ở những nơi chật hẹp, vì vậy tôi không cần nghiêng camera nhiều.
Lỗ cho ống kính là 10mm.

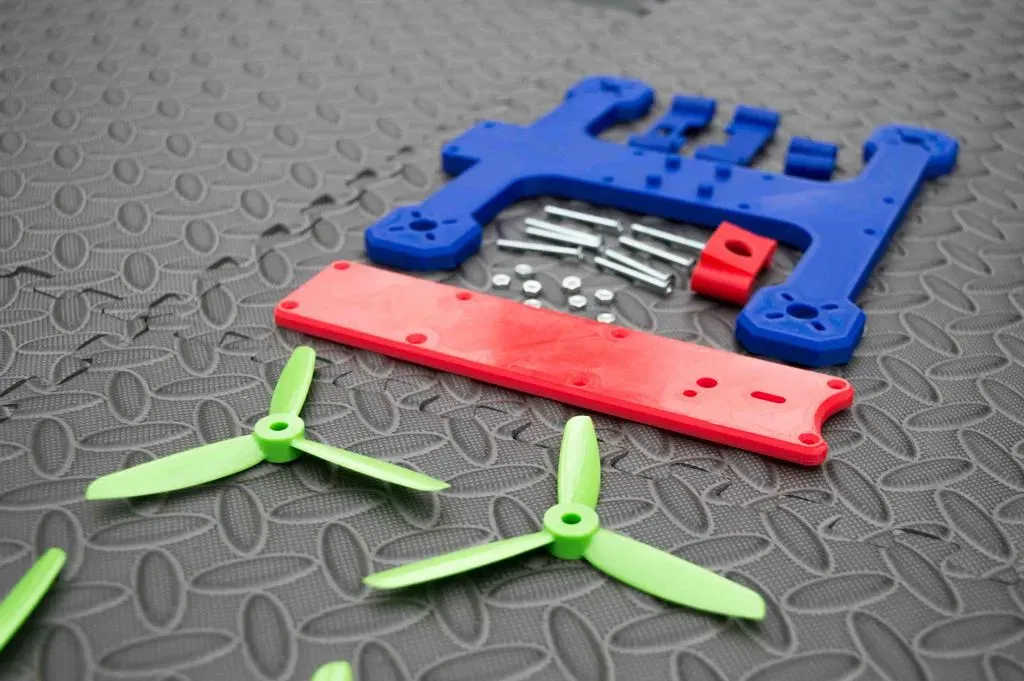

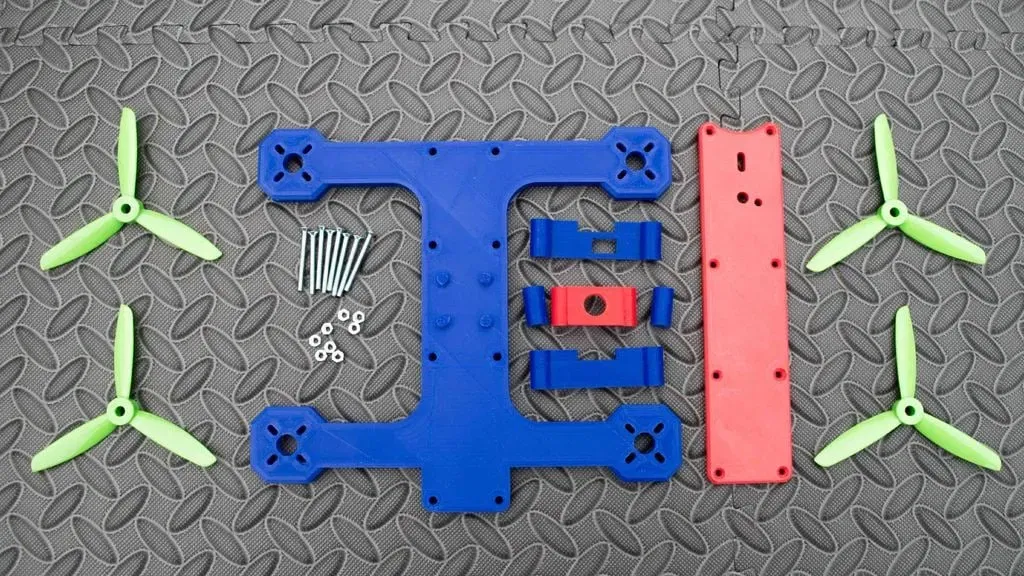

Vít:
- 8 x m3 x 30 mm Vít chìm

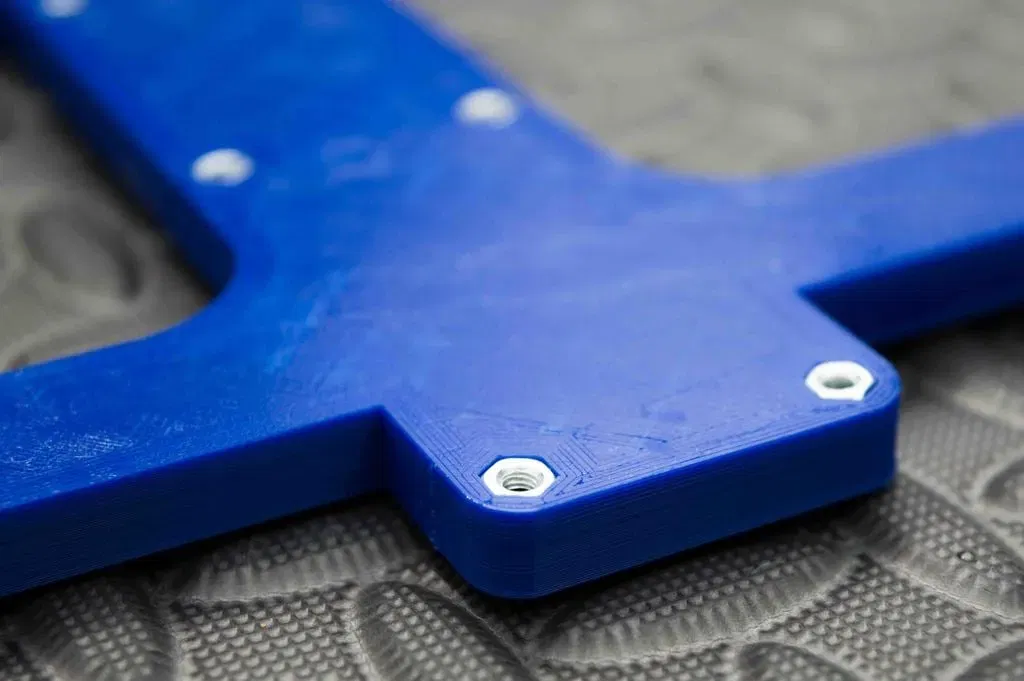

- 8 x đai ốc m3
Chúc bạn vui vẻ và tự tay lắp ráp và bay nó!
video bay: https://youtu.be/vvNtetmpWBw
video lắp ráp: https://youtu.be/UYirvCw0TGo
Cài đặt in
Thương hiệu máy in:
Anet
Máy in:
