Kính thiên văn newton 6 inch với thiết kế nhỏ gọn

xem thứ gốc và tôi làm https://www.thingiverse.com/make:846838

Tôi để các profile có một chút linh hoạt hơn (20.2 mm x 10.2 mm). Các thanh trượt khá mượt mà.

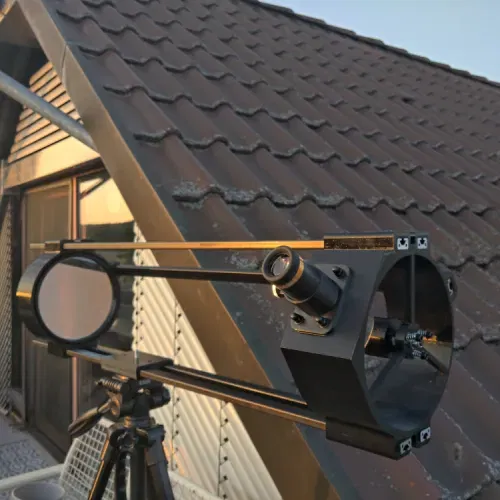

Tôi đã nghĩ về một cách lắp đặt cái này không phải trên chân máy mà trên một giá để bàn. Chân máy khá không ổn định (ít nhất là cái của tôi).

Danh sách các bộ phận

ít nhất cho đến nay

• các bộ phận từ tệp (một số đã được remix -> xem remix cho những cái đó)
• 5 profile xây dựng 20x10, màu đen - 800 mm (730 mm có vẻ đủ) nguồn https://www.myaluprofil.de
• bộ gương từ aliexpress (d150 f750)
• 24 khối trượt m5
• 24 vít đầu phẳng m5x10
• 4 bu lông hex m7x40
• 4 đai ốc m7
• 4 bu lông hex m5x16
• 4 đai ốc cap m5
• 3 vít allen m4x30
• 3 đai ốc m4
• 1 vít có rãnh m5x20
• 1 đai ốc nhỏ m5
• vòng đệm tương ứng (mua chúng theo hộp 100)
• 4 lò xo 10x16x0.7
• 3 lò xo 7x20x0.5
• để dán gương tôi đã sử dụng keo uhu turbo fix² lỏng (keo hai thành phần)

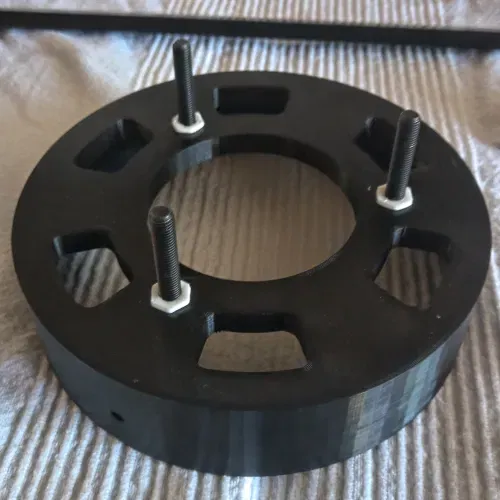

• 4 đai ốc m7 tự in để giữ các bu lông m7 tại chỗ
• 3 vòng đệm m7 (xem remix cho tệp)

Tôi nghĩ tôi đã có mọi thứ. Tôi đã mua bu lông, vòng đệm và đai ốc trên ebay, vì tôi đã cố gắng tìm những cái màu đen. Để giữ các bu lông m7 tại chỗ, tôi đã in một số đai ốc m7 nhỏ (xem remix). Để lắp chúng vào các bu lông, tôi đã làm nóng chúng một cách ngắn gọn, sau đó vặn vít vào. Keo hoạt động rất tốt. Việc bôi keo khá khó khăn. Phải áp lực nhiều lên ống tiêm kiểu ống. Mặt cắt của các thanh chỉ bằng một nửa so với dự định ban đầu (và tôi đã gắn chúng theo cách tồi tệ cho mô men khu vực thứ hai nữa). Tuy nhiên, việc xử lý toàn bộ thiết lập đã cho tôi ấn tượng rằng nó đủ mạnh.

Khi nhìn vào các bức ảnh, tôi có cảm giác rằng mặt cắt của các profile xây dựng trông có vẻ khá hoảng hốt.
