Máy phát đai GT2 tối ưu hóa cho Fusion 360

Tóm tắt

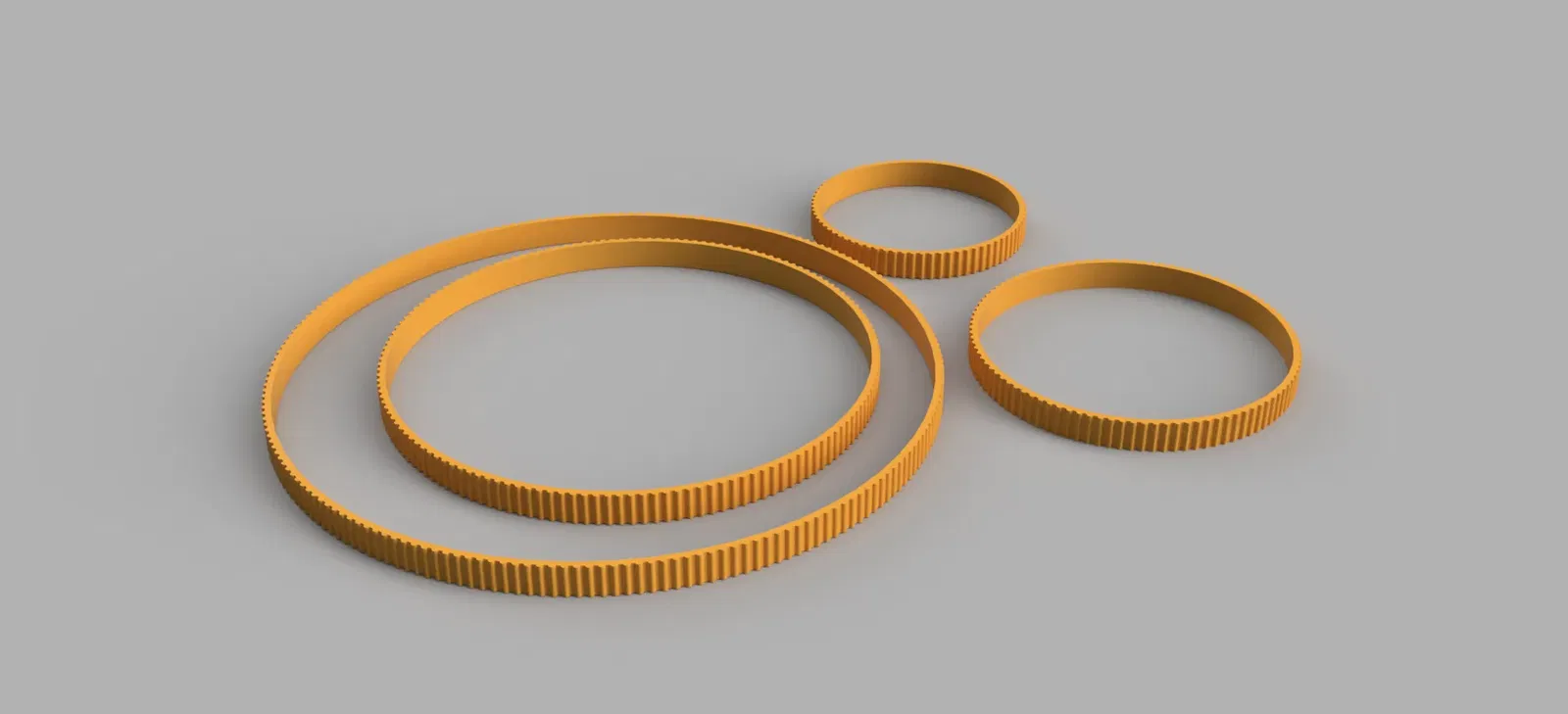

Đây là một bộ phát đai GT2 cho Autodesk Fusion 360. Tải xuống tệp lưu trữ Fusion 360 tham số này để tạo ra các đai thời gian với số lượng răng, chiều rộng và bước tùy ý.

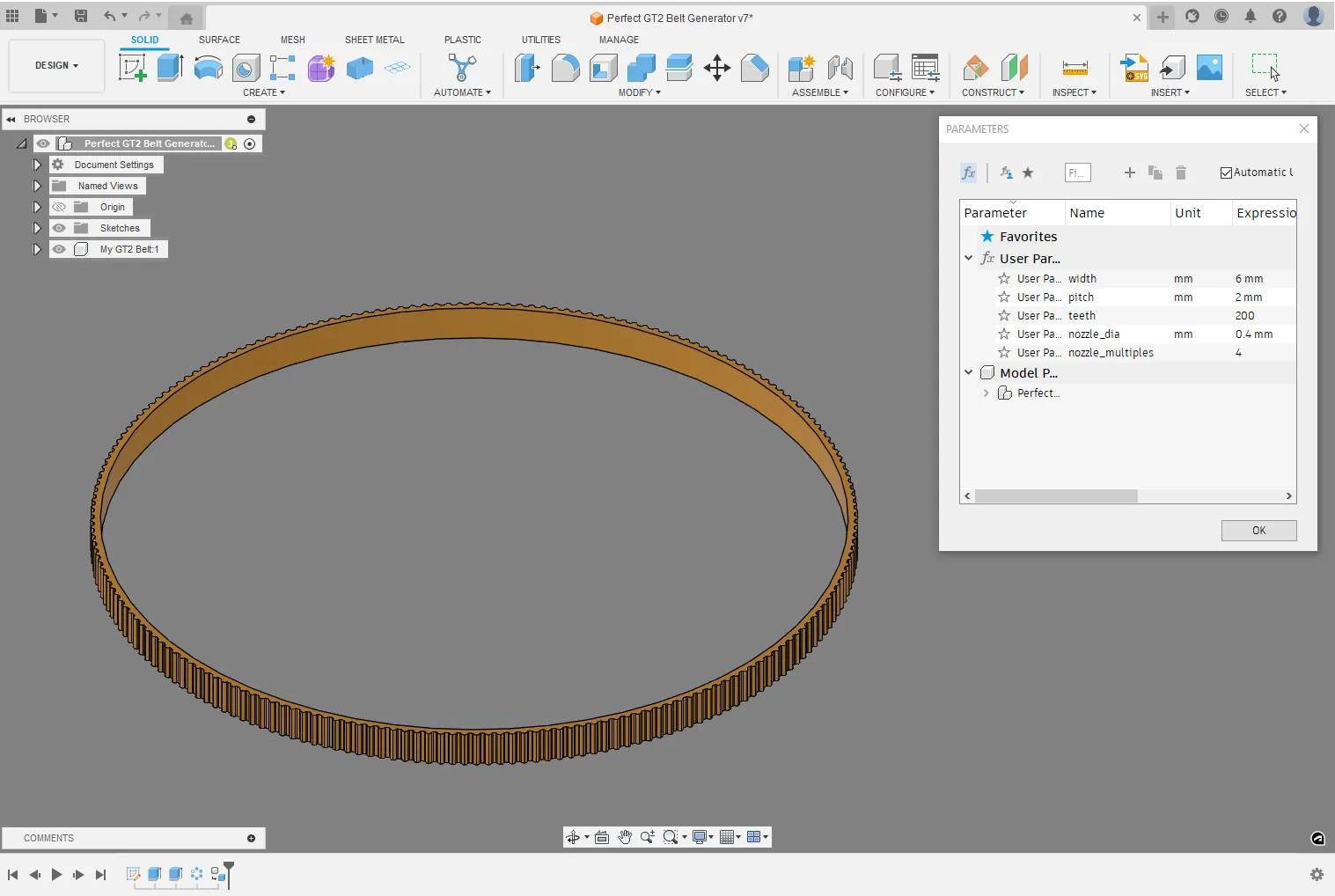

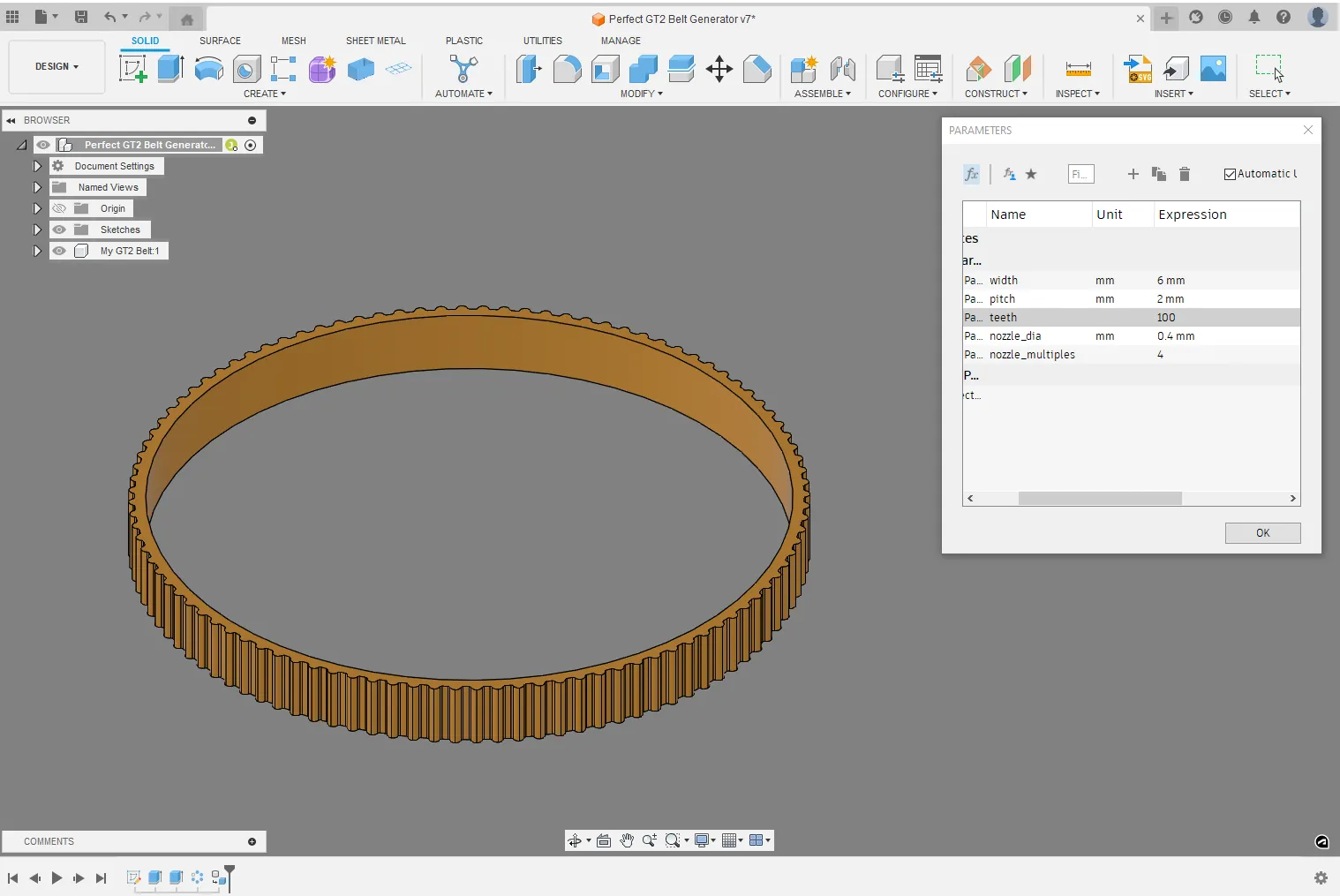

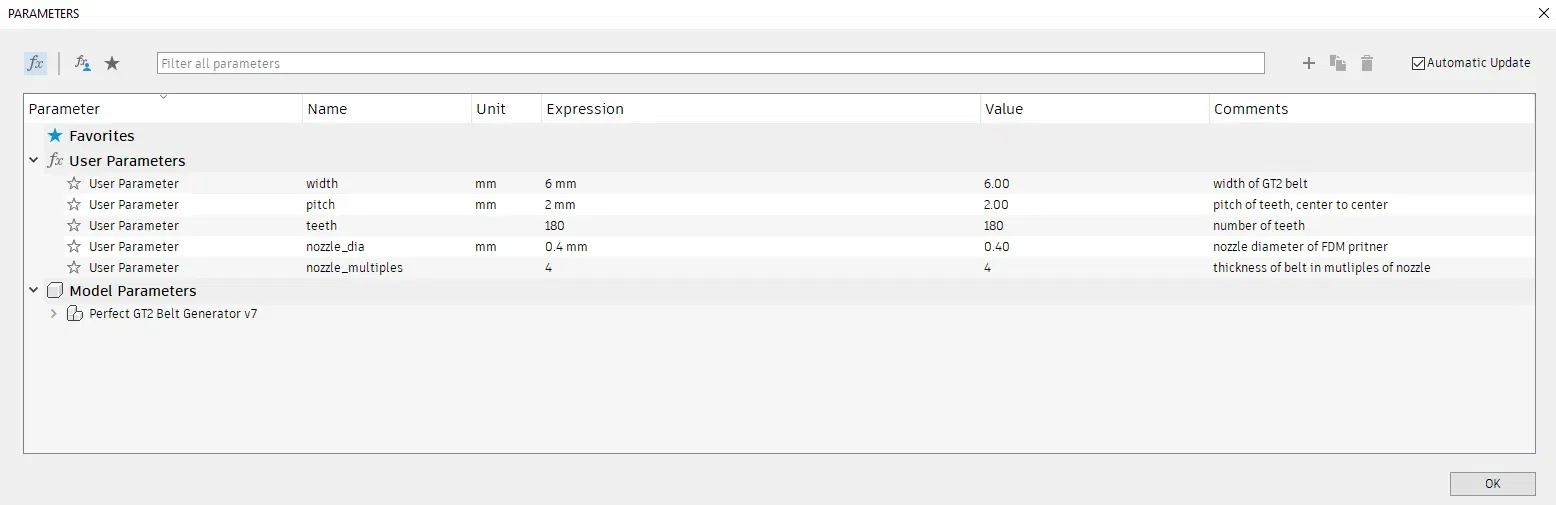

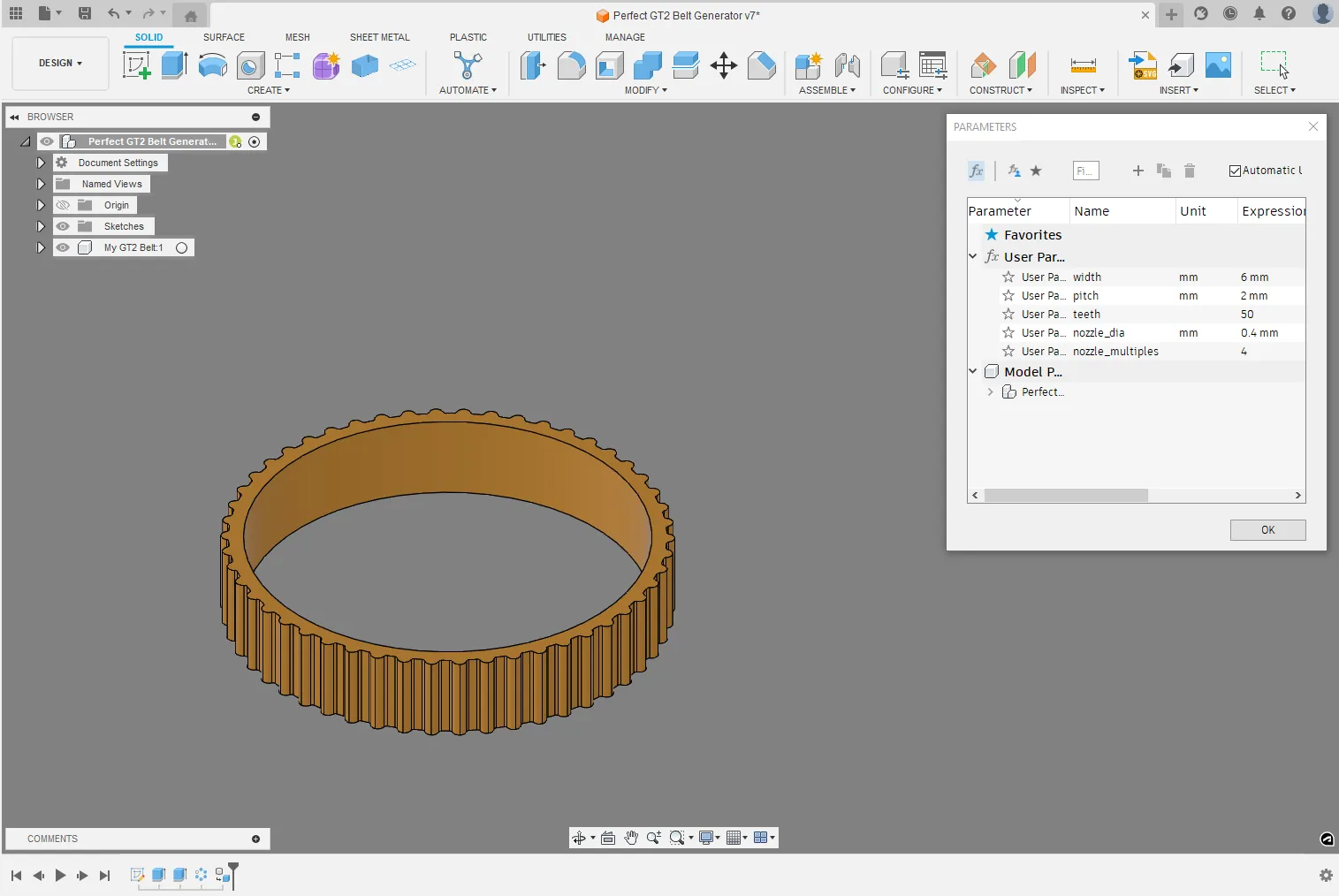

Tham số

width - chiều rộng của đai (thường là 6 mm)

pitch - bước của răng (thường là 2 mm)

teeth - số lượng răng

nozzle_dia - đường kính của vòi phun máy in FDM sẽ sử dụng

nozzle_multiples - bội số của đường kính vòi phun được sử dụng làm độ dày của đai (3 hoặc nhiều hơn)

Thiết kế cho FDM

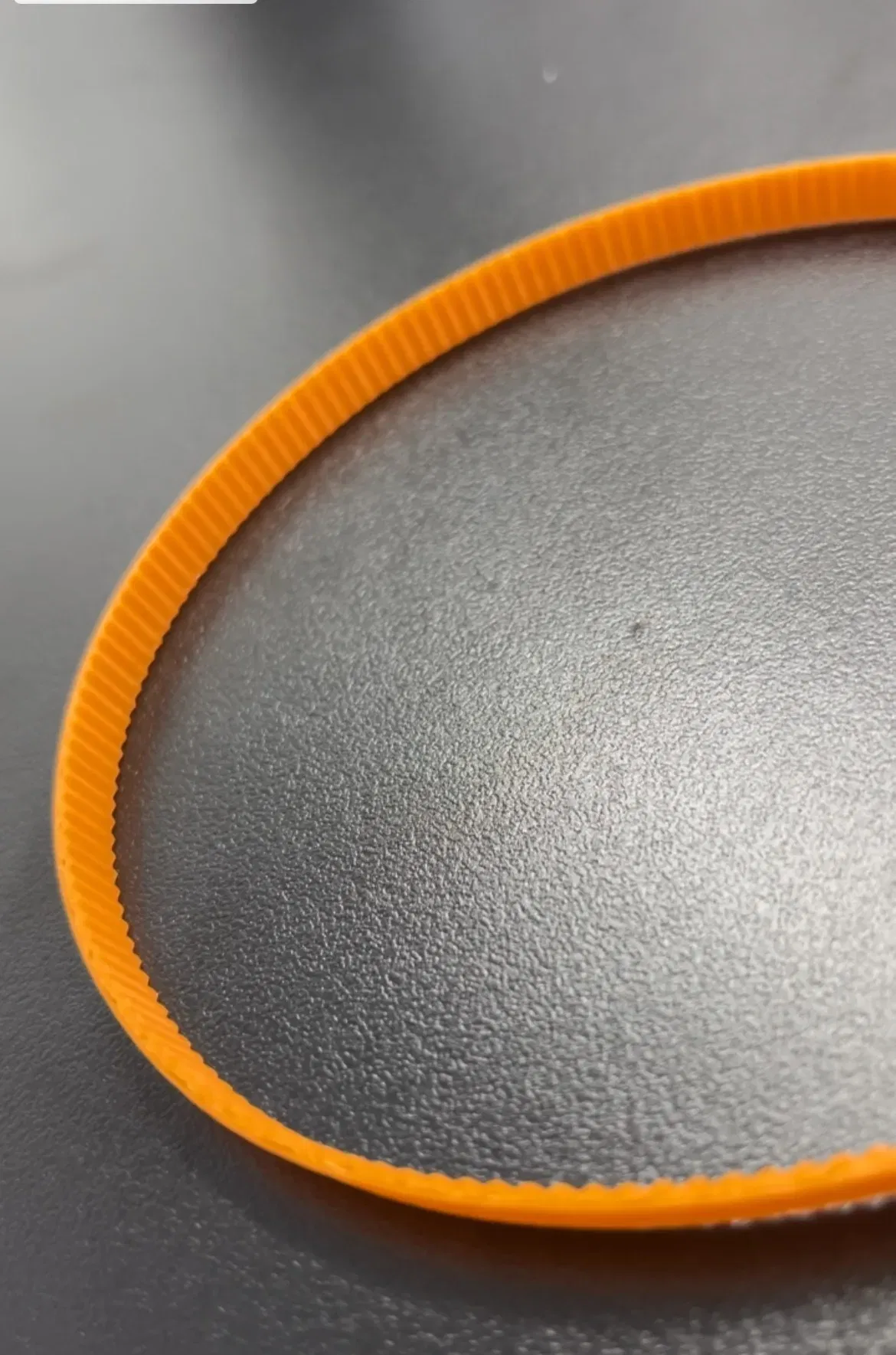

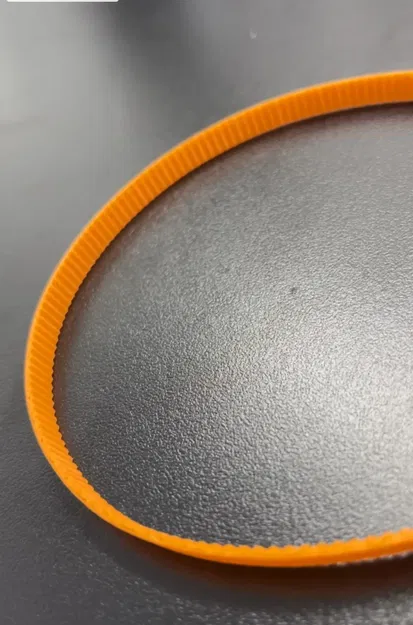

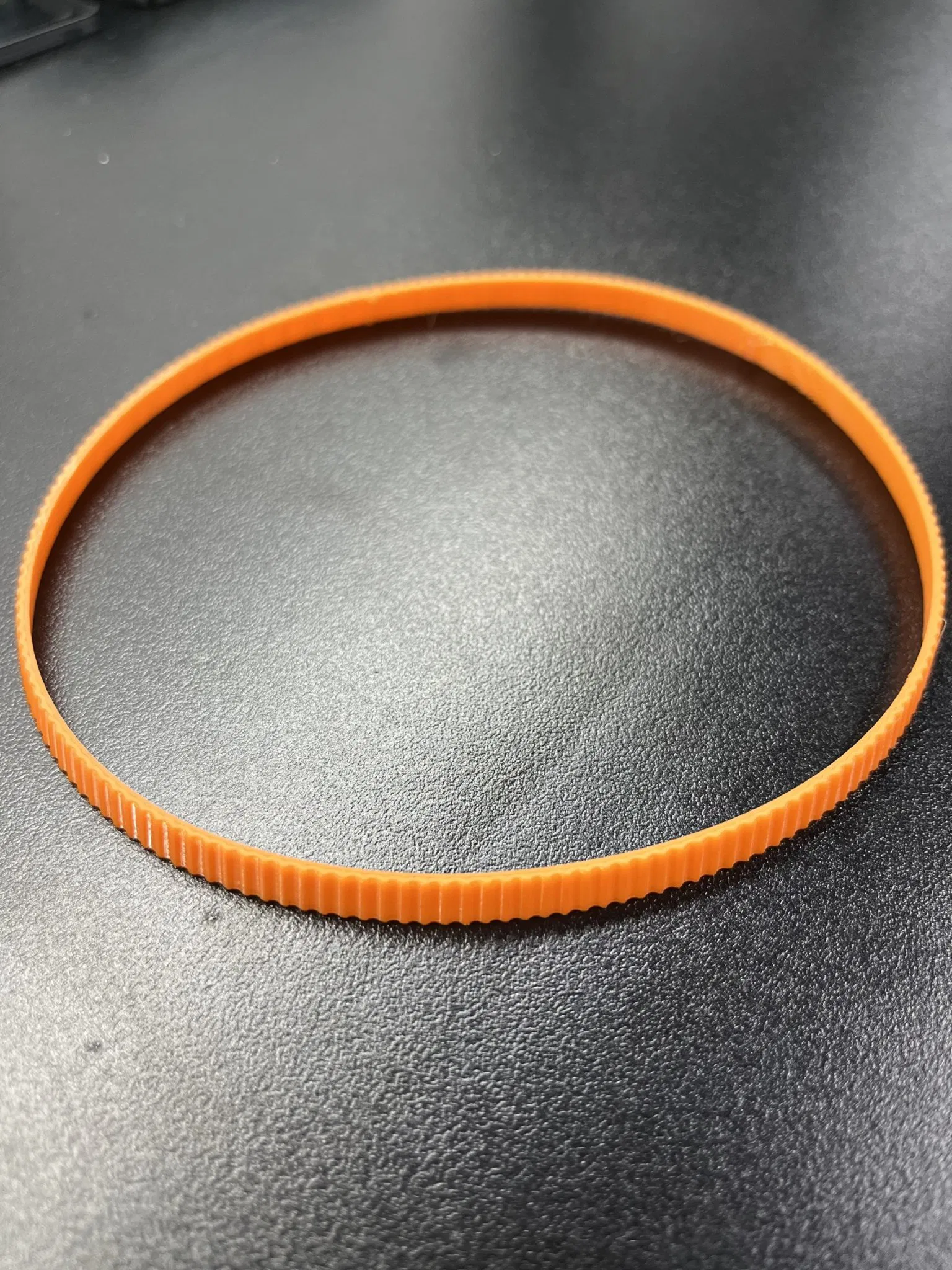

TPU được biết đến với việc tạo sợi. Hành vi này khiến việc in các đai, bao gồm cả đai GT2, trở nên khó khăn cho các máy FDM để bàn. Để giải quyết vấn đề này, các đai được tạo ra theo hướng bên trong, có nghĩa là tất cả các chuyển động di chuyển chỉ đi qua phần bên ngoài không cần thiết của đai. Điều này bảo vệ các răng khỏi hiện tượng tạo sợi hoặc vón cục, đảm bảo hoạt động trơn tru.

Tùy chỉnh trong tương lai

Trong khi số lượng răng, bước, chiều rộng và độ dày dễ dàng tùy chỉnh với tệp tham số Fusion 360 này, vẫn còn một số tính năng khác mà bạn có thể xem xét tùy chỉnh thêm:

Các tính năng bề mặt đai

Kết cấu bề mặt đai

Bánh xe phương tiện

Điểm gắn

Các phiên bản chế độ bình hoa
