Khối chia đầu ra kép cho Drybox và bộ chuyển đổi qua thùng máy

Mình đang sử dụng hai hộp (Un)original Prusa Drybox và muốn có một cách đơn giản để in bằng sợi nhựa từ cả hai hộp này. Khối chia này là giải pháp mà mình đã nghĩ ra. Để chuyển đổi sợi nhựa in, bạn chỉ cần rút sợi nhựa hiện tại về phía sau khối chia rồi đẩy sợi mới vào MMU - không cần phải tháo lắp cuộn nhựa hay ống PTFE. Nếu cần dùng cả hai sợi nhựa cùng dùng chung một đầu ra, bạn có thể chuyển một trong các ống PTFE sang đầu vào chưa sử dụng, nhưng mình khuyên nên sắp xếp các cuộn nhựa sao cho hạn chế tối đa các trường hợp đó.

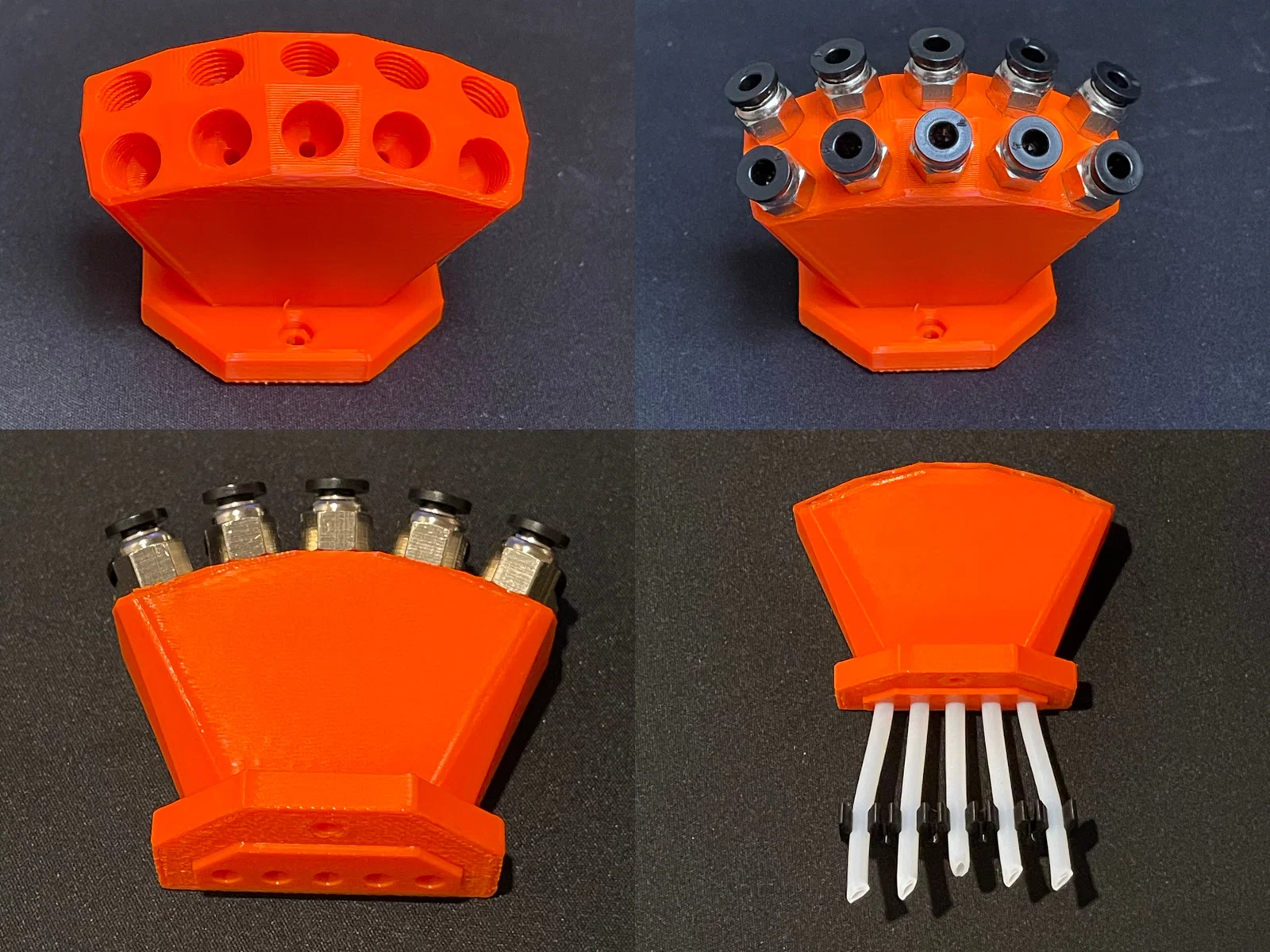

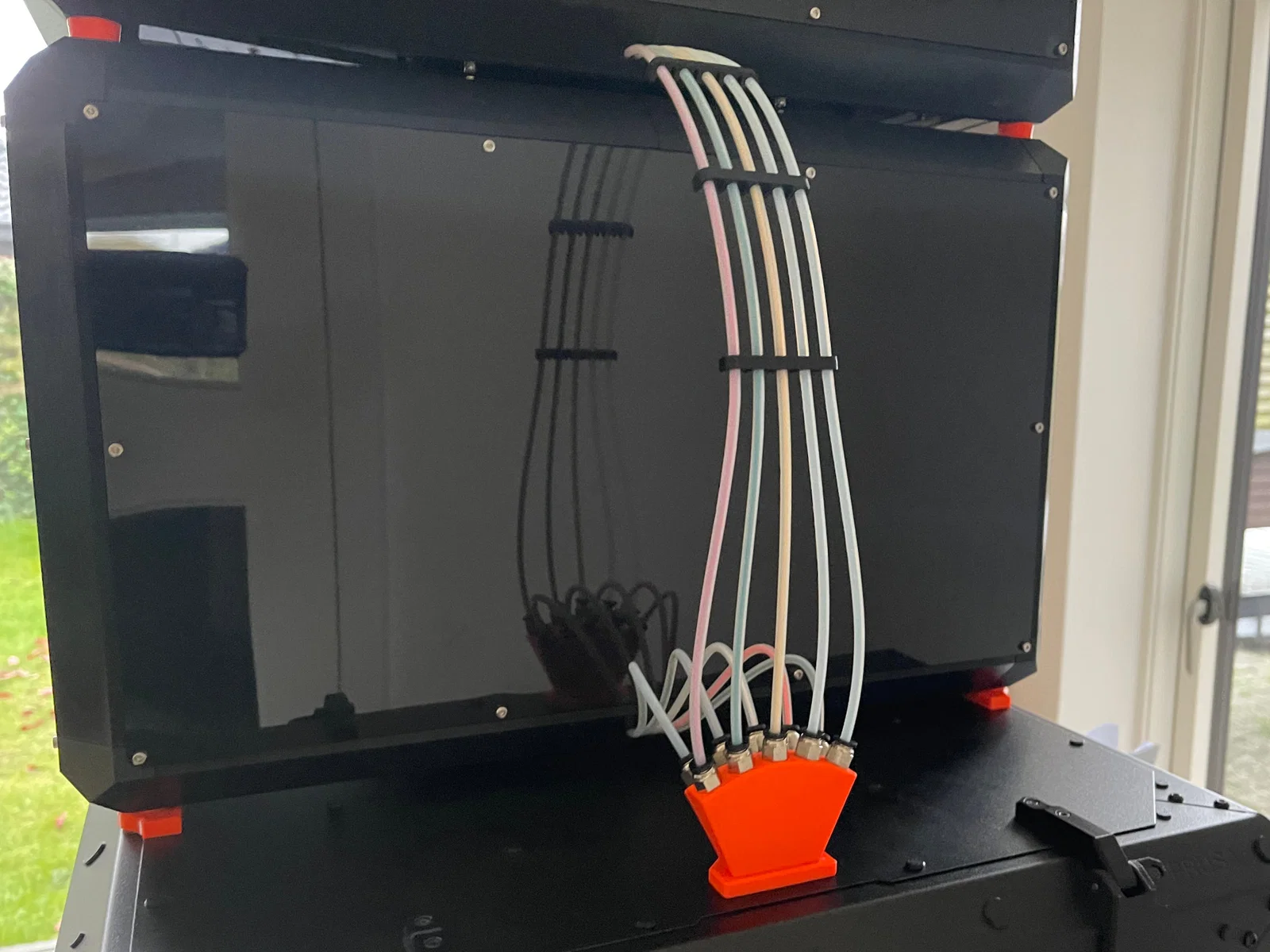

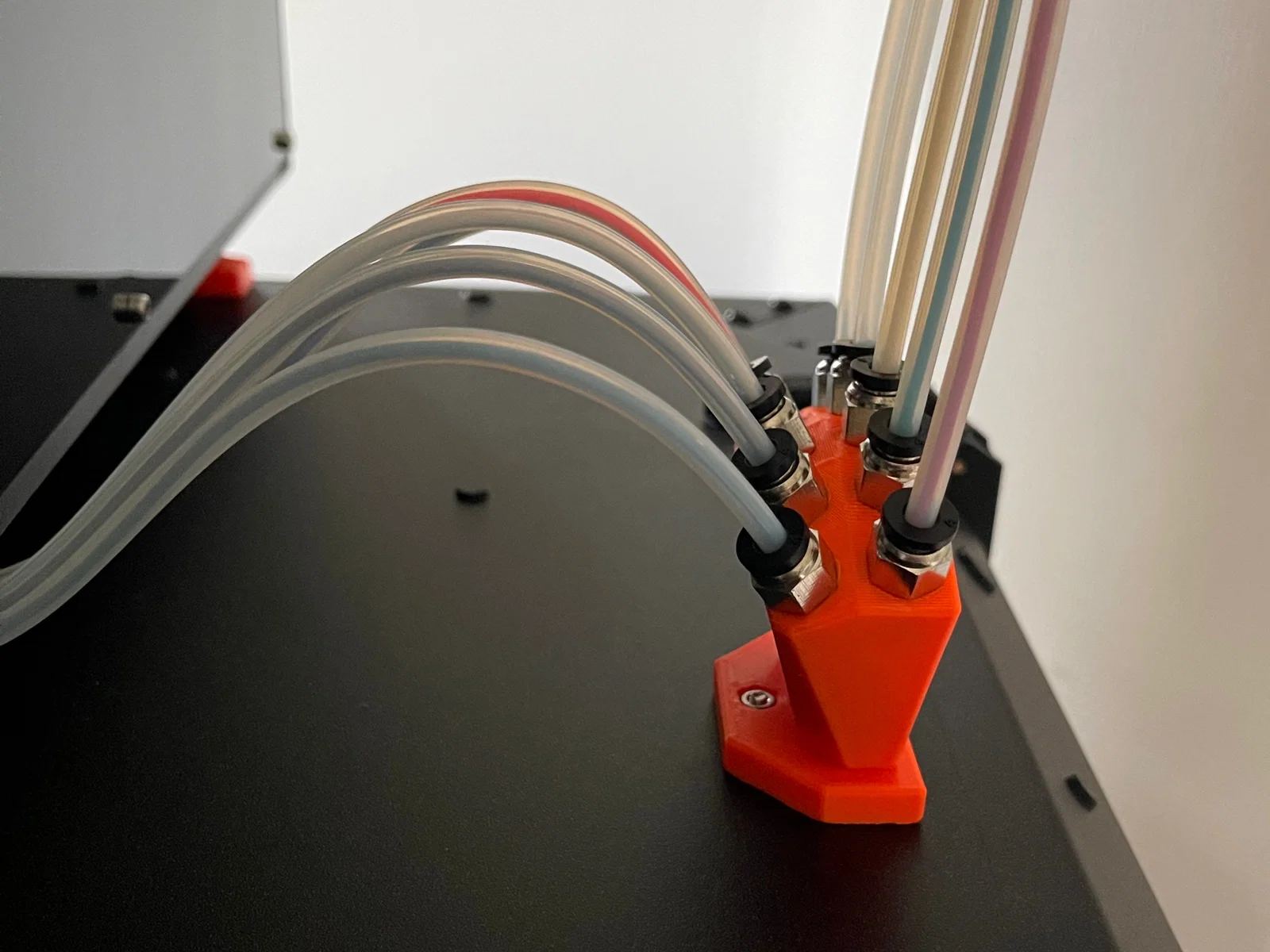

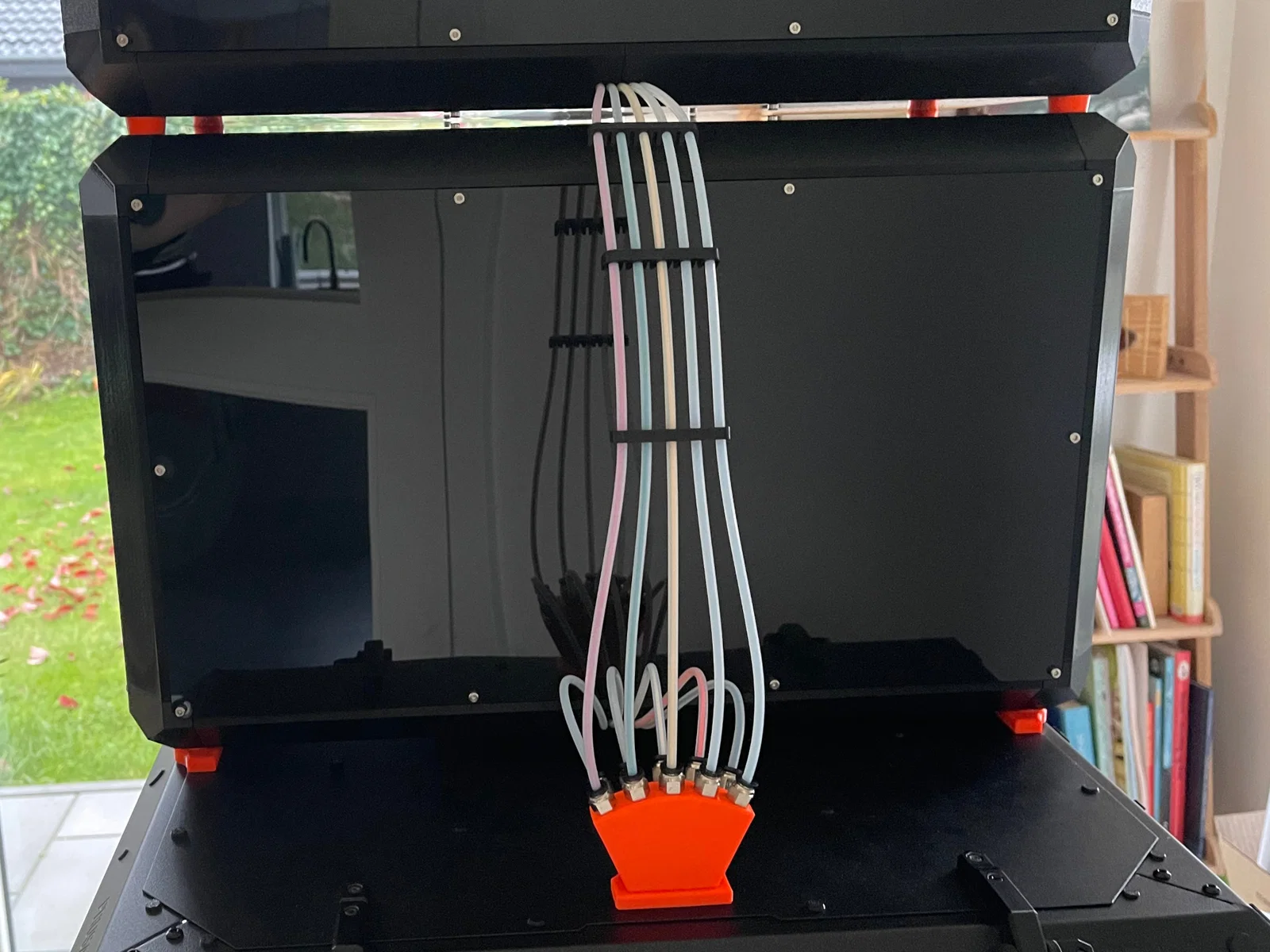

Khối chia này được thiết kế với đường dẫn sợi nhựa bên trong ngắn nhất có thể mà không gây thêm ma sát đáng kể. Khối chia được gắn vào khe hở phía sau trên đỉnh của Original Prusa enclosure và cố định bằng một con ốc M3 6mm từ bên trong thùng máy. Một đai ốc lục giác được dùng trong phần rãnh của khối lắp để đảm bảo cụm lắp ráp được chắc chắn.

Mình in khối chia bằng nhựa PETG, infill 15%, 3 đường bao (perimeter) và có sử dụng support từ bàn in. Bạn hãy xem file dự án .3mf để biết đầy đủ các thiết lập.

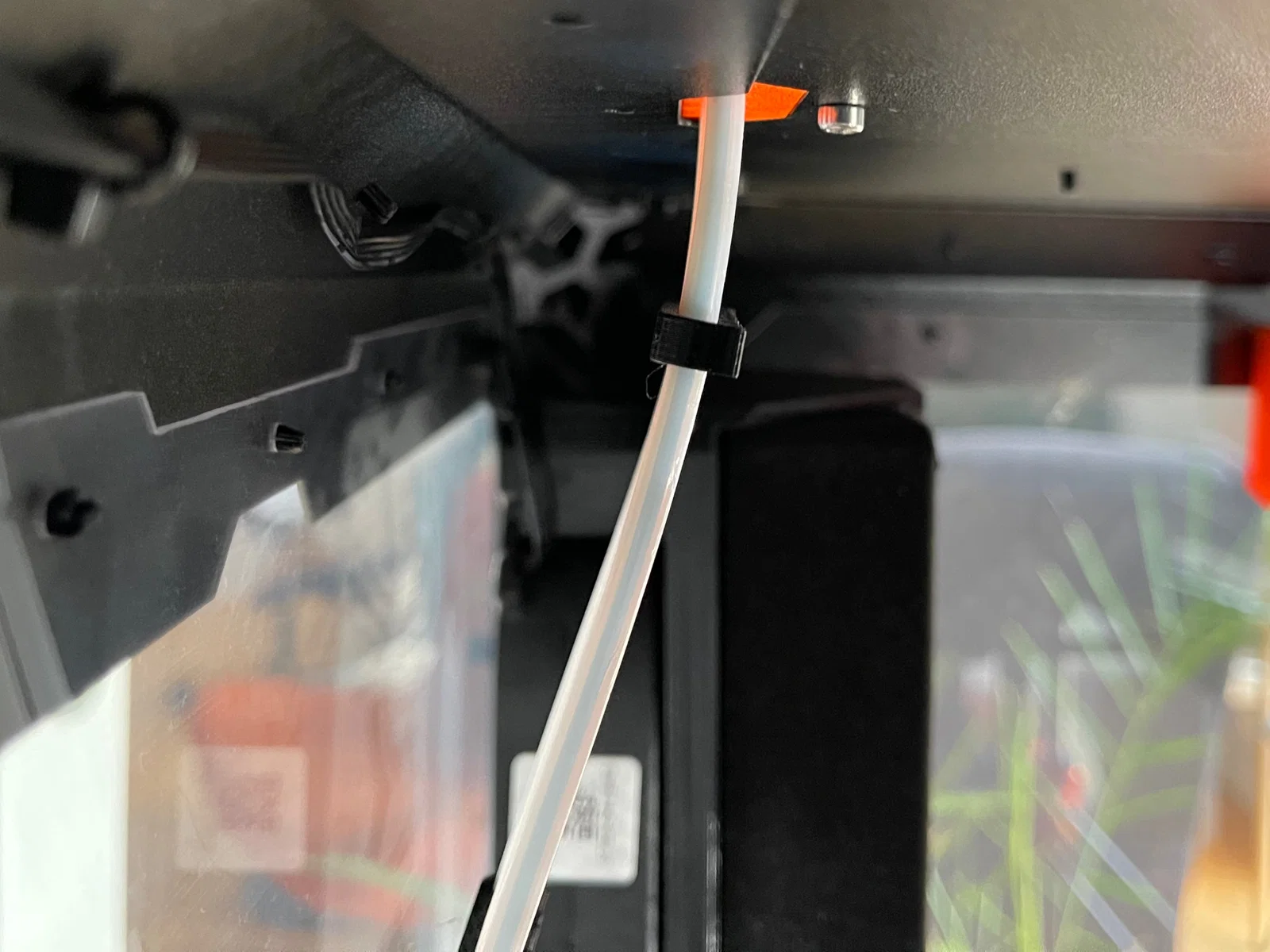

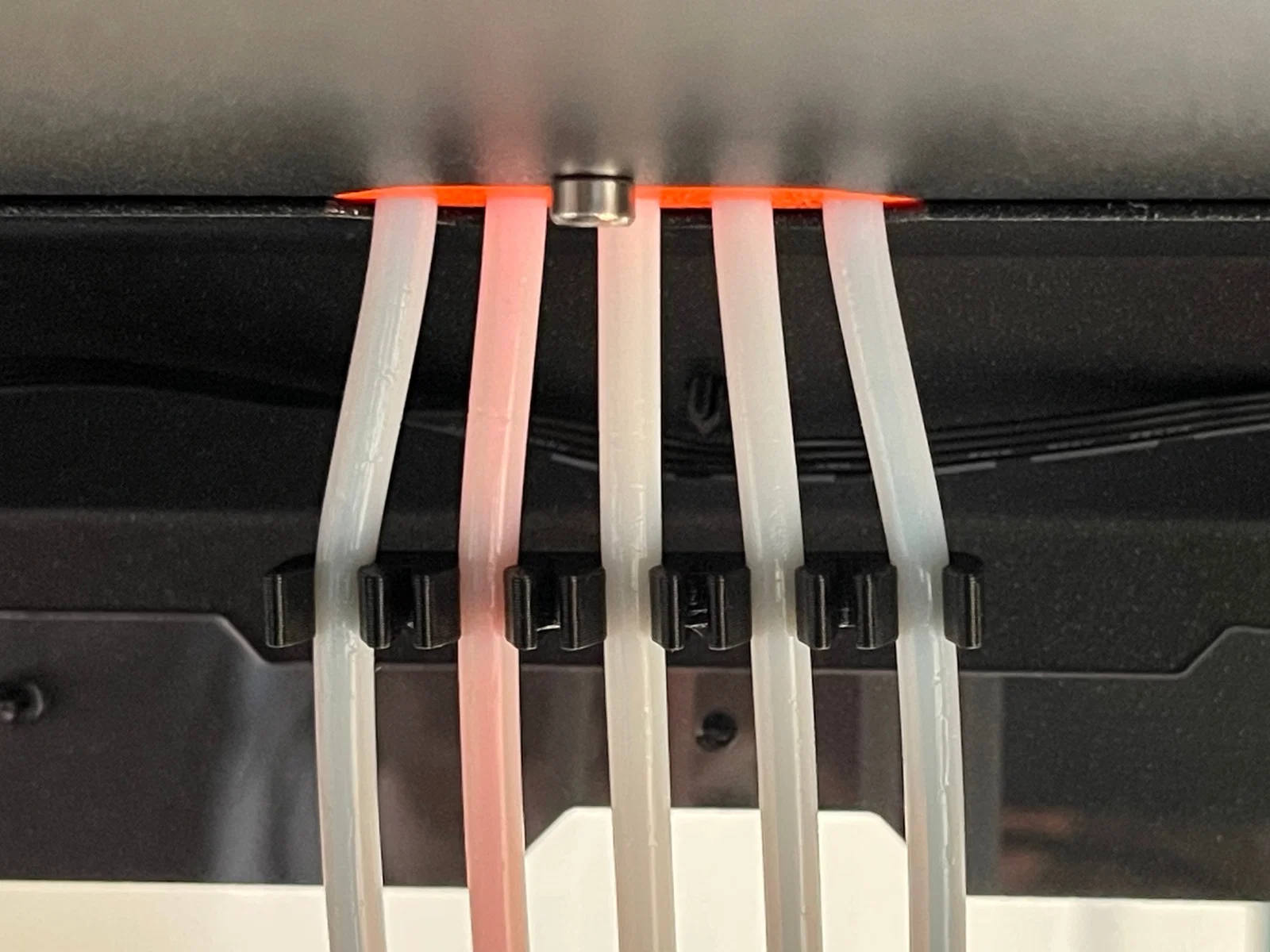

Lưu ý: Nếu các ống PTFE bên trong cảm thấy hơi lỏng (một vài ống của mình bị như vậy), bạn có thể dùng thêm 5x PTFE Tube Clip để tạo khoảng cách giữa các ống nhằm tạo độ căng/ma sát với khối chia (xem ảnh bên trong thùng máy). Độ uốn cong tự nhiên hoặc cách đi đường ống từ MMU đến khối chia cũng giúp giữ các ống ở đúng vị trí - chúng đi vào theo một góc hơi nghiêng. Với kẹp ống PTFE, các ống bị lỏng của mình đã được cố định rất chắc chắn.
