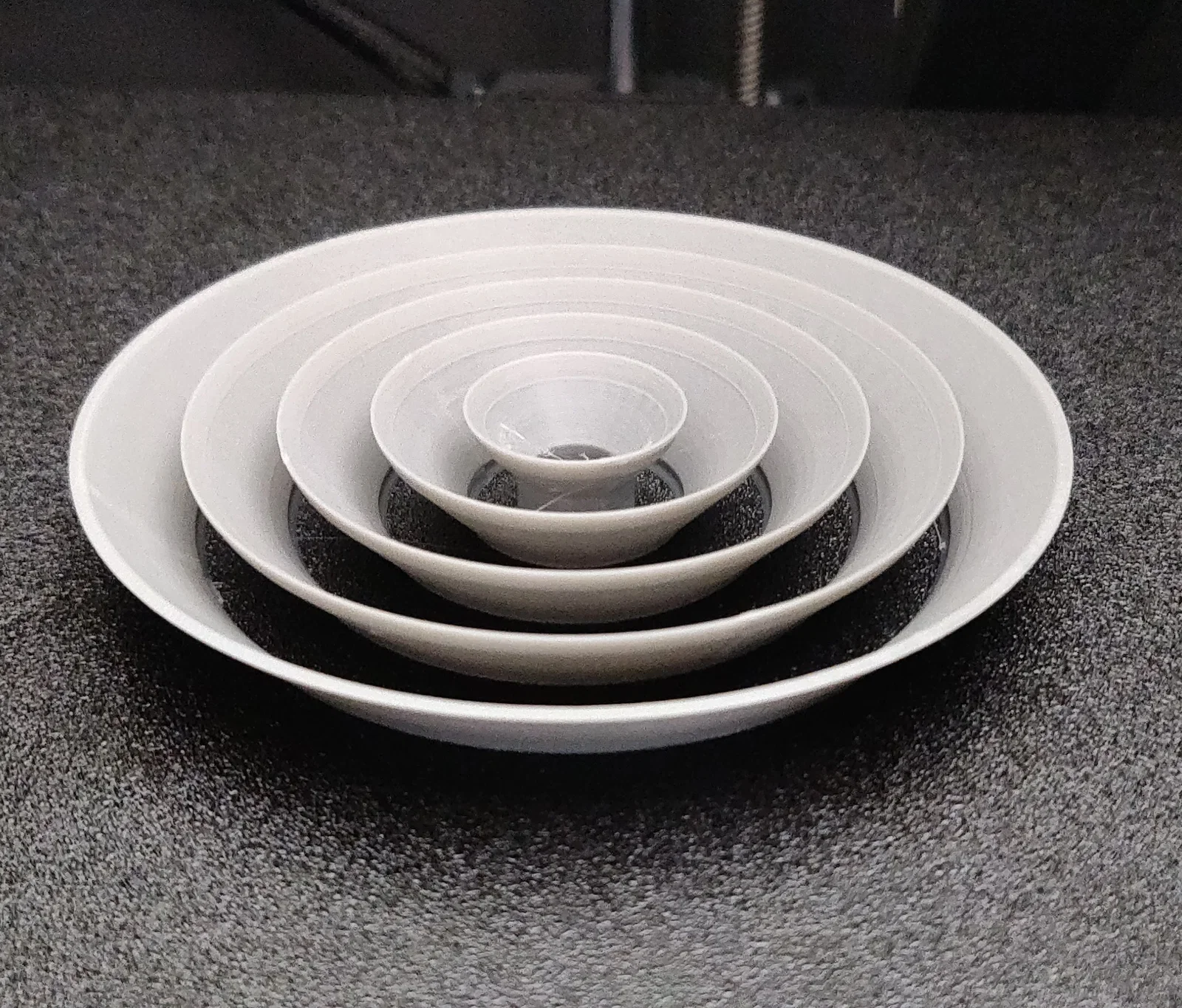

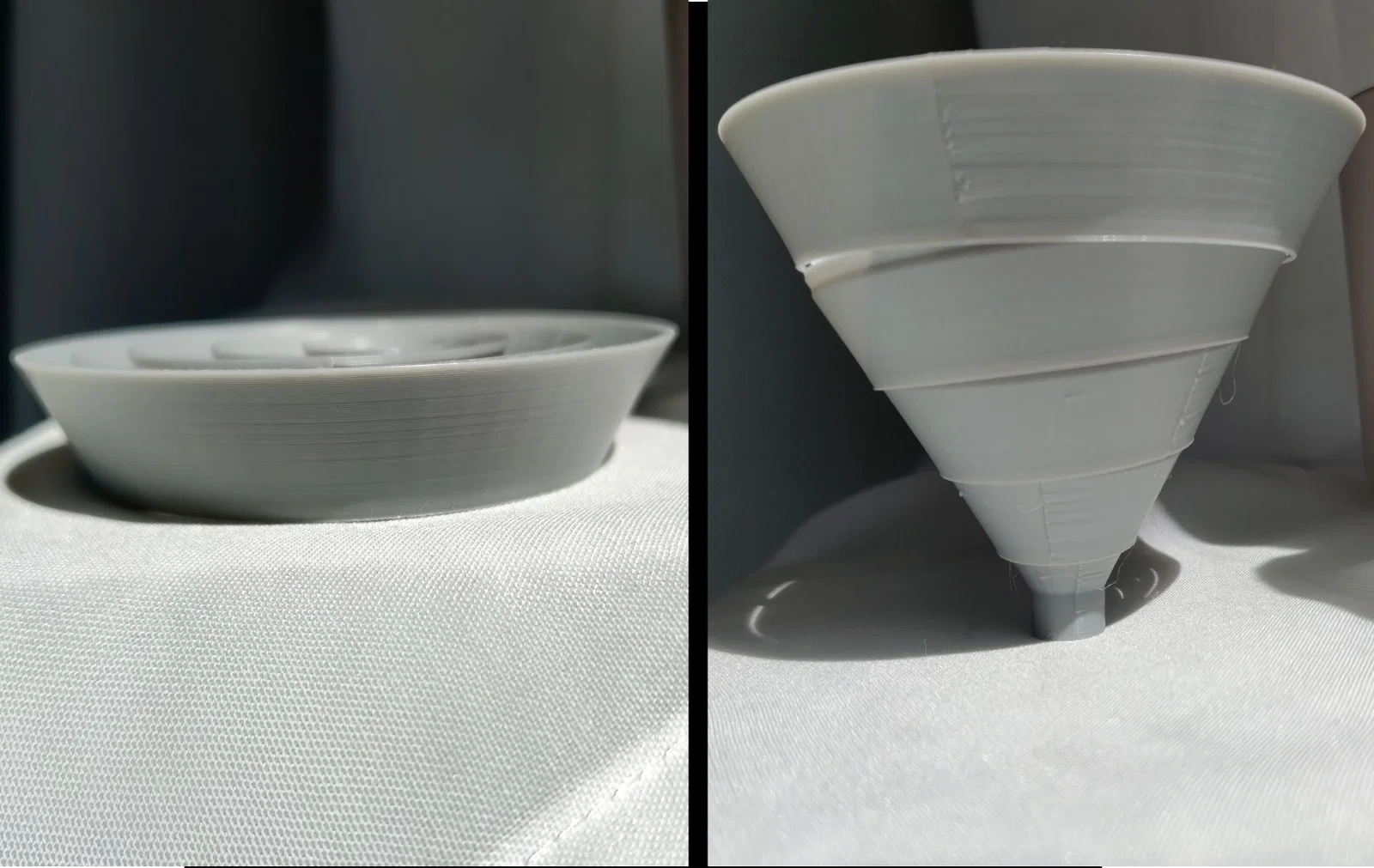

Phễu Xếp Gọn Parametric Tùy Chỉnh

Một mẫu phễu xếp gọn hoàn toàn linh hoạt (parametric) được thiết kế trên phần mềm FreeCAD 1.1.1. Tự thiết kế phễu cho riêng mình: 1. Tải về phần mềm FreeCAD. 2. Tải và mở file 'FunnelImproved.fcstd' từ mục file của mẫu. 3. Tùy chỉnh sáu thông số trong bảng 'Funnel Dimension'. 4. Hãy kiểm tra để đảm bảo FreeCAD không báo lỗi (❌, điều này có thể xảy ra với một vài tổ hợp thông số nhất định). 5. Nhấn "CTRL + A" để chọn tất cả các phần của phễu và xuất ra file '.stl' bằng cách chọn 'file->export...' (QUAN TRỌNG, xuất dưới dạng '.3mf' sẽ gây lỗi trong phần mềm slicer của bạn). Các thông số: Funnel Diameter: Xác định đường kính trong của phễu. Outlet Diameter: Xác định đường kính trong của đầu ra/vòi phễu. Outlet Height: Xác định chiều cao của đầu ra/vòi phễu. Print Model Height: Xác định chiều cao của bản in trên bàn in (nhân với số lượng Sections để có tổng chiều cao phễu). Sections: Xác định số lượng phần mà phễu được chia ra. Wall Thicknes: Xác định độ dày của thành phễu (các giá trị thấp dưới 1.5mm thường cho kết quả tốt hơn).
