Bát chặn độ sâu (Depth stop bracket) cho máy khoan bàn
Bát chặn độ sâu thay thế cho máy khoan bàn giúp khắc phục tình trạng bị flex, đảm bảo độ chính xác khi khoan. Thiết kế cứng cáp, nên in với infill >40% để đạt hiệu quả tốt nhất. Kiểm tra bản vẽ để xem thông số kích thước.
Mô tả

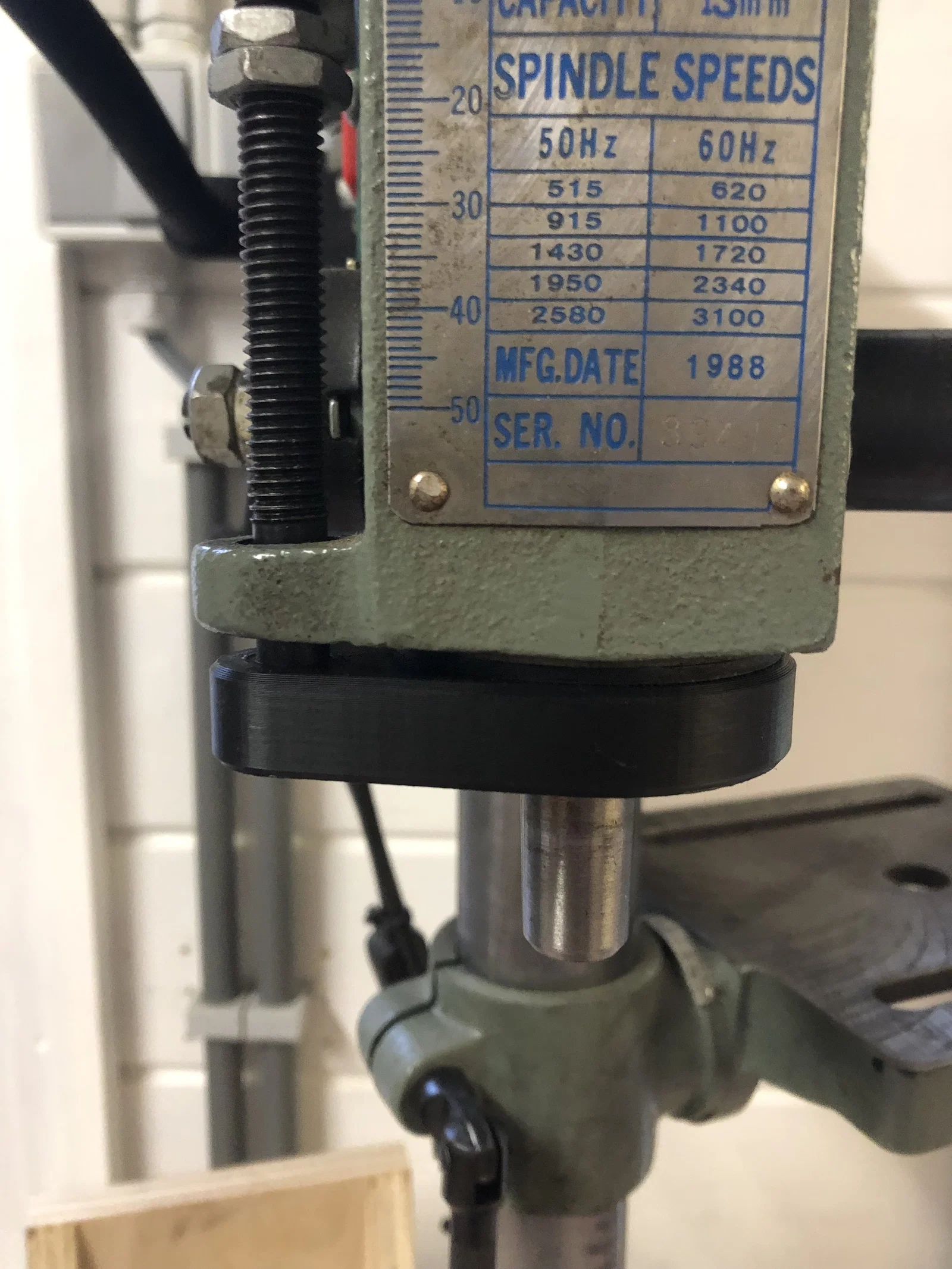

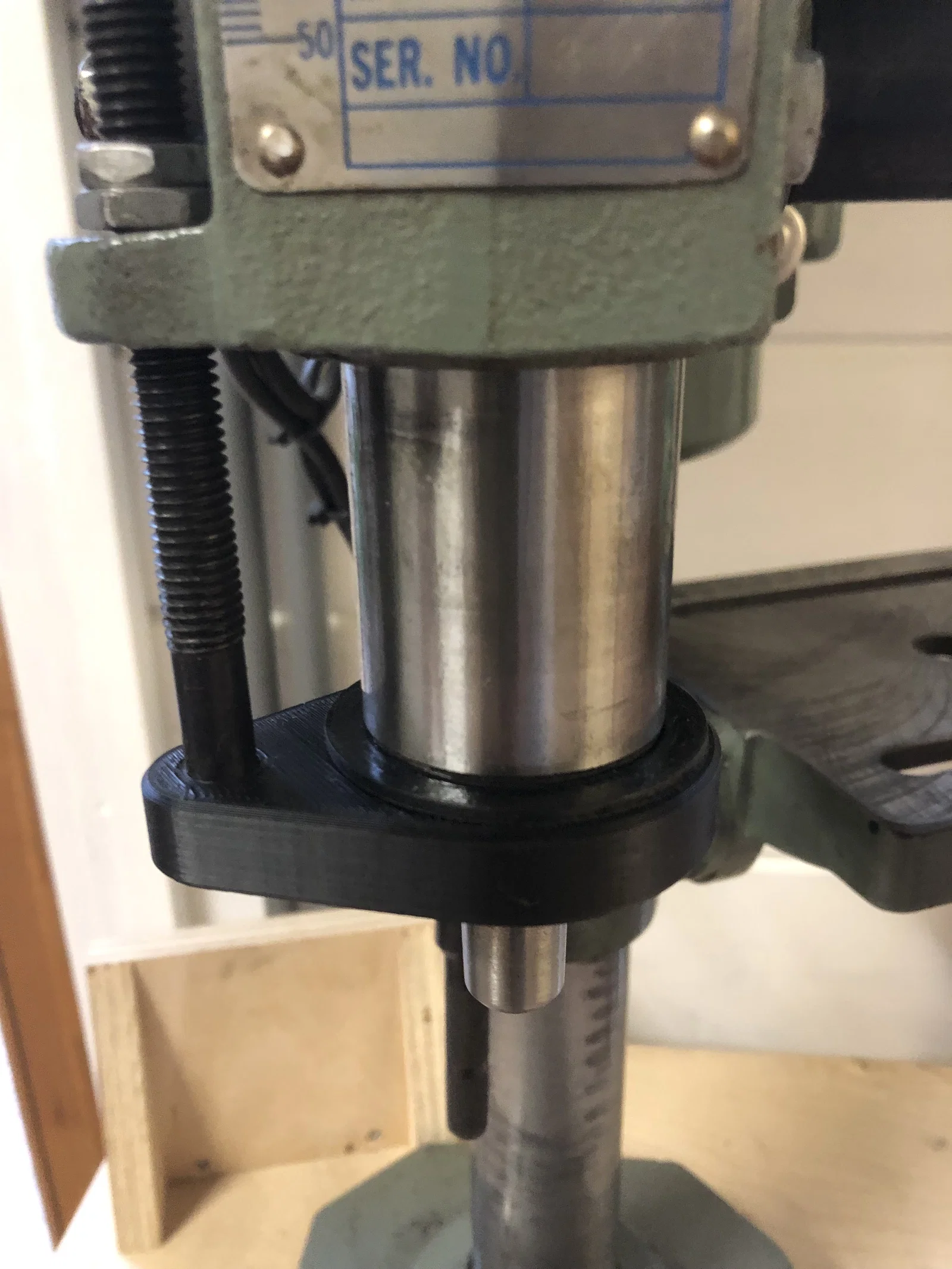

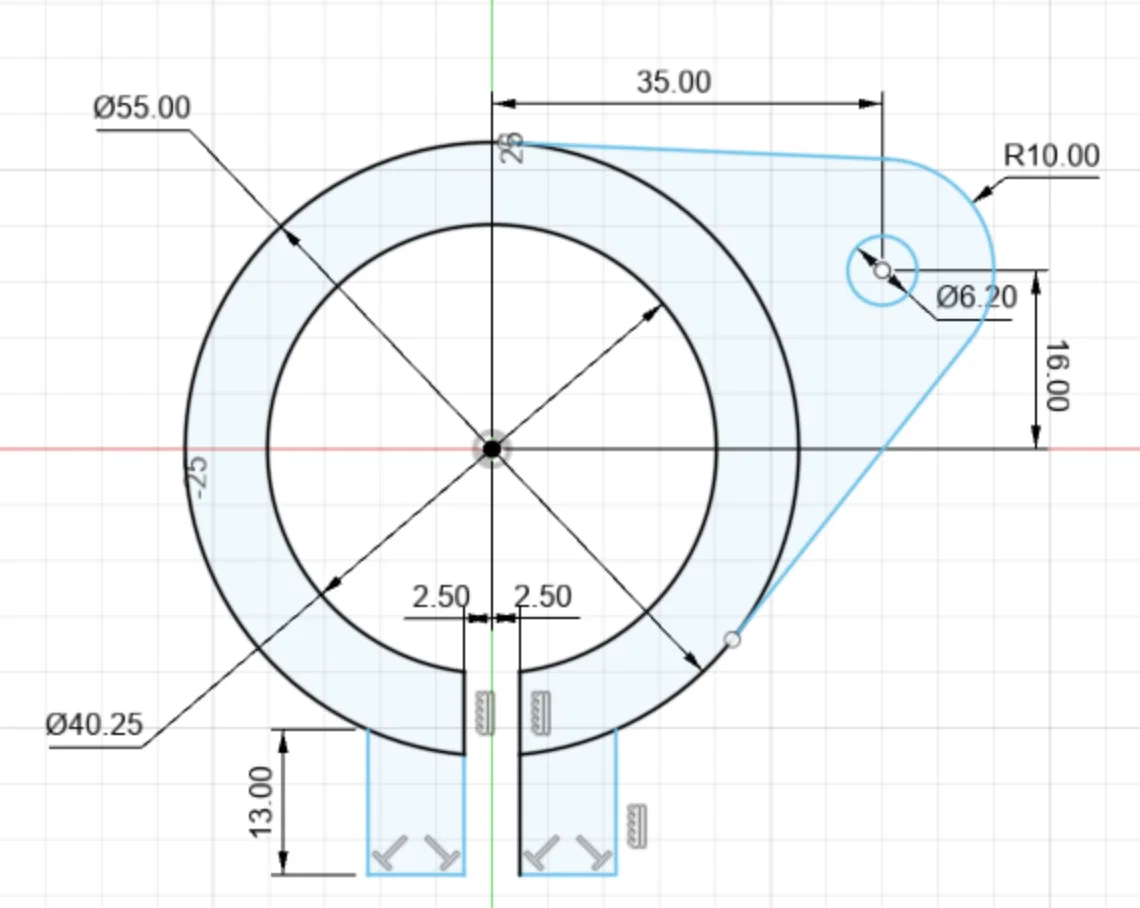

Cái bát chặn độ sâu (depth stop bracket) zin trên máy khoan bàn của mình bị flex (nhún) mỗi khi chạm cữ, làm cho việc canh chỉnh độ sâu không được chính xác. Để khắc phục, mình đã thiết kế lại một phiên bản cứng cáp hơn, không còn bị flex nữa. Để tránh bị cong vênh, bạn nên in với infill >40%. Mình đã in thử bằng nhựa PLA Tough, infill 40% kiểu cubic bằng Cura 5.0 trên máy Ender 3 S1 Pro. Lưu ý nhỏ là bạn cần phải tháo đầu măng-ranh (drill chuck) ra mới lắp được cái bát này vào nhé. Thiết kế này mình làm cho dòng Sirox CH3 đời 1988, nhưng có thể dùng được cho nhiều dòng máy khác. Bạn nhớ kiểm tra kỹ bản vẽ đính kèm để xem các thông số kích thước quan trọng nhé.
