OpenRC GoKart 200% (Phiên bản phóng lớn)

Sẵn sàng để lắp ráp phiên bản SIÊU TO của chiếc Open RC Go Kart từ @ChristianErazo như trên kênh YouTube BeyondRC của mình chưa nào!

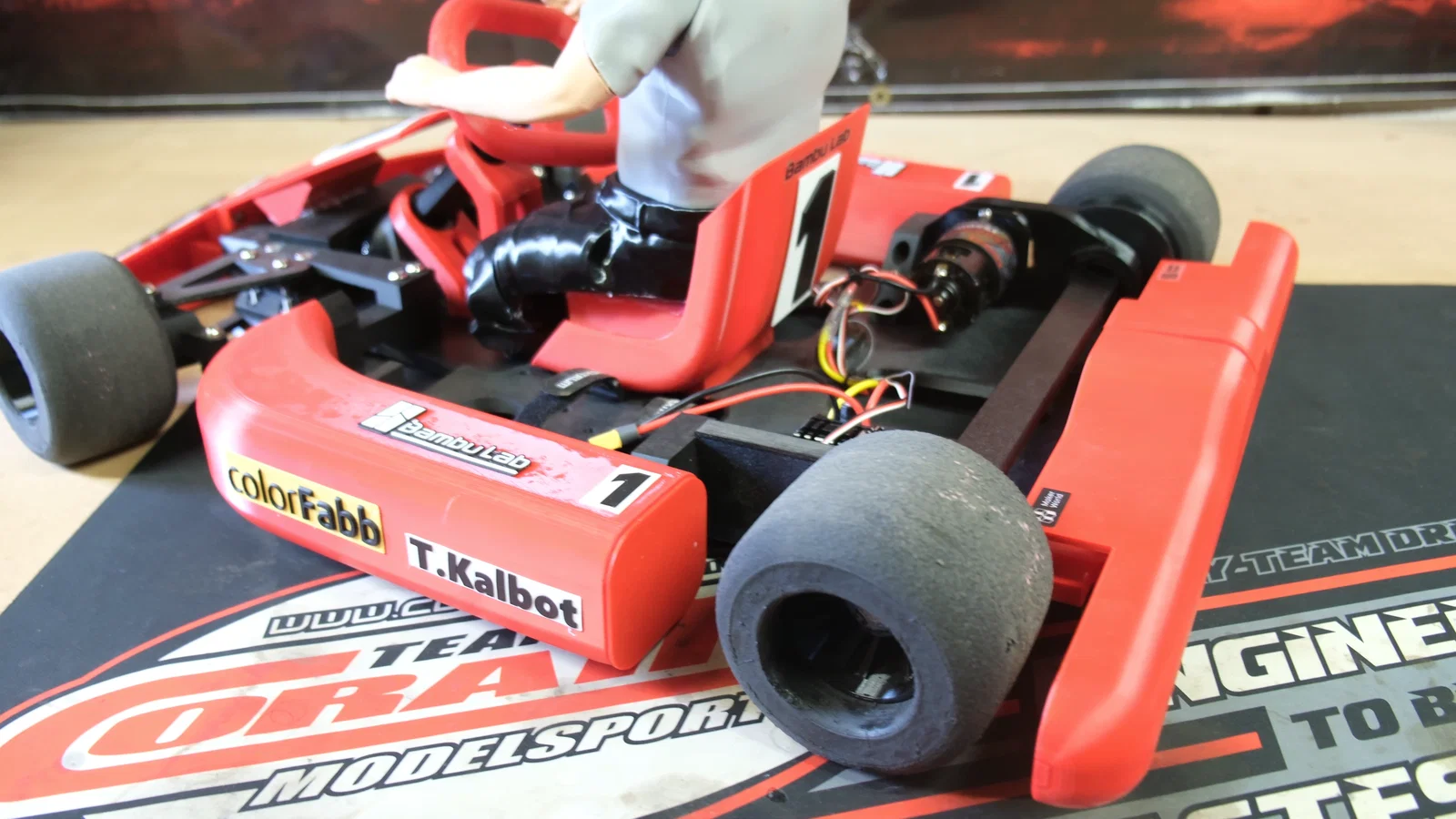

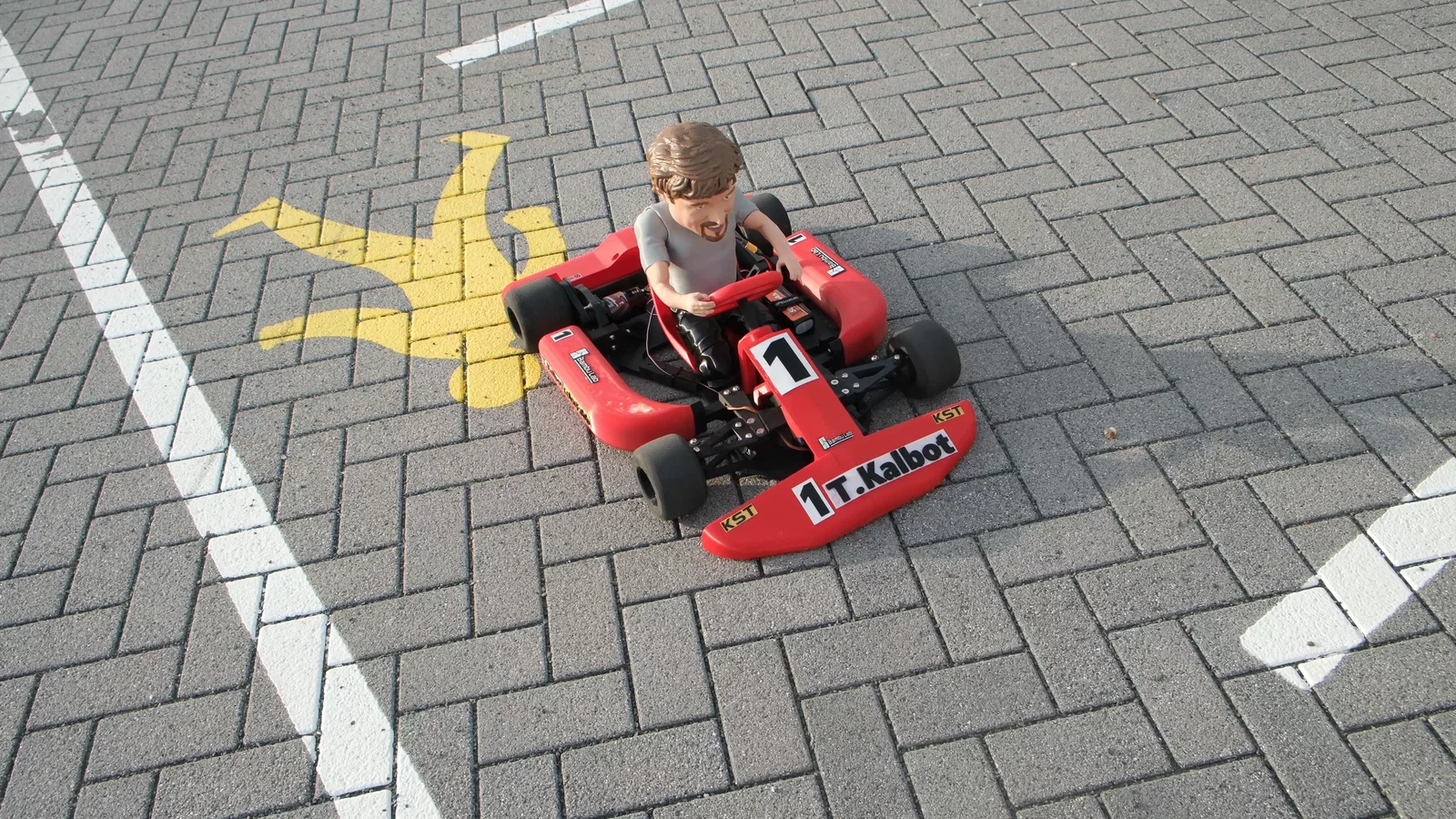

Đây là phiên bản remix của OpenRC Go-Kart được scale lên 200%, biến nó thành một chiếc xe đua Go-Kart RC tỉ lệ 1/4 mà bạn có thể tự in hoàn toàn tại nhà trên các bàn in khổ lớn.

Mình đã dùng máy Bambu Lab H2S/H2C để in chiếc Go-Kart này, nhưng các loại máy khác cũng làm được nhé.

Christian Erazo đã làm quá tốt ở bản gốc, nhưng đã đến lúc thế giới cần được thấy phiên bản 200% này rồi.

Chỉ những linh kiện cần thiết nhất cho việc lắp ráp mới được bao gồm, mình đã lược bỏ các file chi tiết động cơ vì chúng chỉ để cho đẹp chứ không ảnh hưởng tới vận hành. Bạn cứ thoải mái in và scale chúng theo kích thước motor của mình nếu muốn.

BOM (Danh sách vật liệu):

Vì mọi thứ đã được scale lên 200% nên bạn chỉ cần nhân đôi kích thước ốc vít từ M3 lên M6 thôi!

Ốc vít (loại đầu trụ hoặc đầu bằng): 4x M6x32 4x M6x20 2x M5x25 (Gắn motor)

Ốc vít đầu âm (Countersunk): 10x M6x24 13x M6x20 30x M6x16 2x M5x12 (Gắn motor)

Đai ốc/Long đền: 14x Đai ốc M6 2x Đai ốc M5 (Gắn motor) 2x Long đền M5

Bạc đạn/Bạc lót: Hiện chưa có loại bạc đạn phổ thông nào phù hợp, nên mình đã in bạc lót bằng nhựa PC, loại này dùng khá ổn nhưng nếu bạn chạy motor brushless thì có thể bị nóng chảy. File in bạc lót nằm trong thư mục Bushings.

Điện tử: Đây là dự án quy mô lớn nên cần các thiết bị điện tử phù hợp. Mình đã sử dụng:

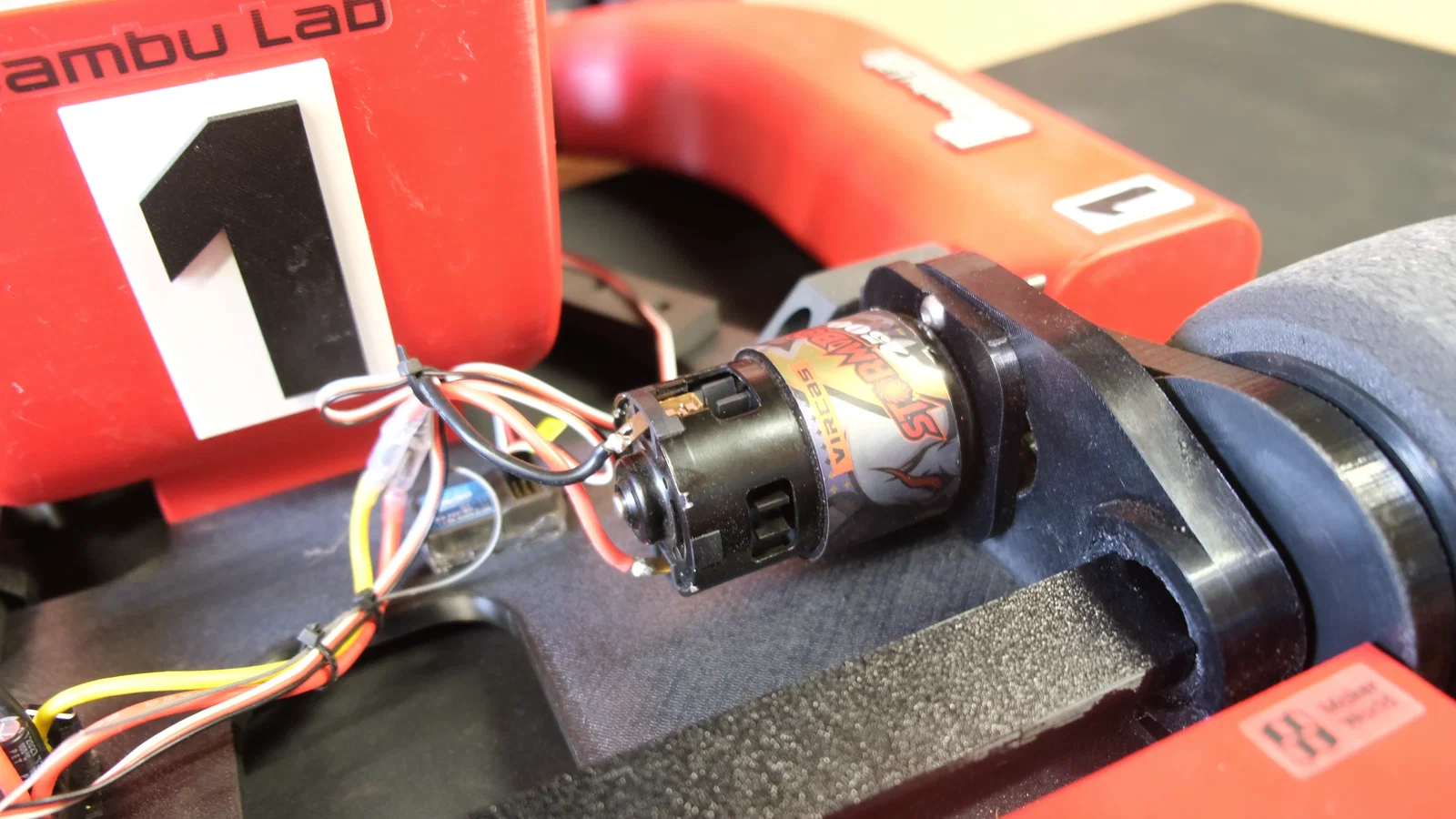

• Motor Brushed 5280 (tháo từ xe crawler Rlaarlo MK07, loại này đủ sức kéo cả xe thật đấy)
• ESC Brushed 140a hỗ trợ 3s (cũng từ xe Rlaarlo MK07)
• Servo 20-30kg (có sẵn ngàm gắn servo tiêu chuẩn trong file, hoặc bạn có thể dùng servo loại lớn)
• Pin 3s 5000mah

Bạn cũng có thể chọn dàn điện mạnh hơn nếu muốn, cấu hình trên của mình chạy rất vui rồi.

Puly GT2 (16t) và Puly trục truyền động GT2 đã được bao gồm, được scale hoàn hảo cho trục sau cực lớn (nếu thấy lỏng bạn hãy scale nhỏ lại một chút).

Nhựa in: Bạn cứ dùng loại mình có, nhưng mình thấy mấy loại này cho kết quả tốt nhất:

• ABS (cho vỏ xe, ghế ngồi, mâm xe)

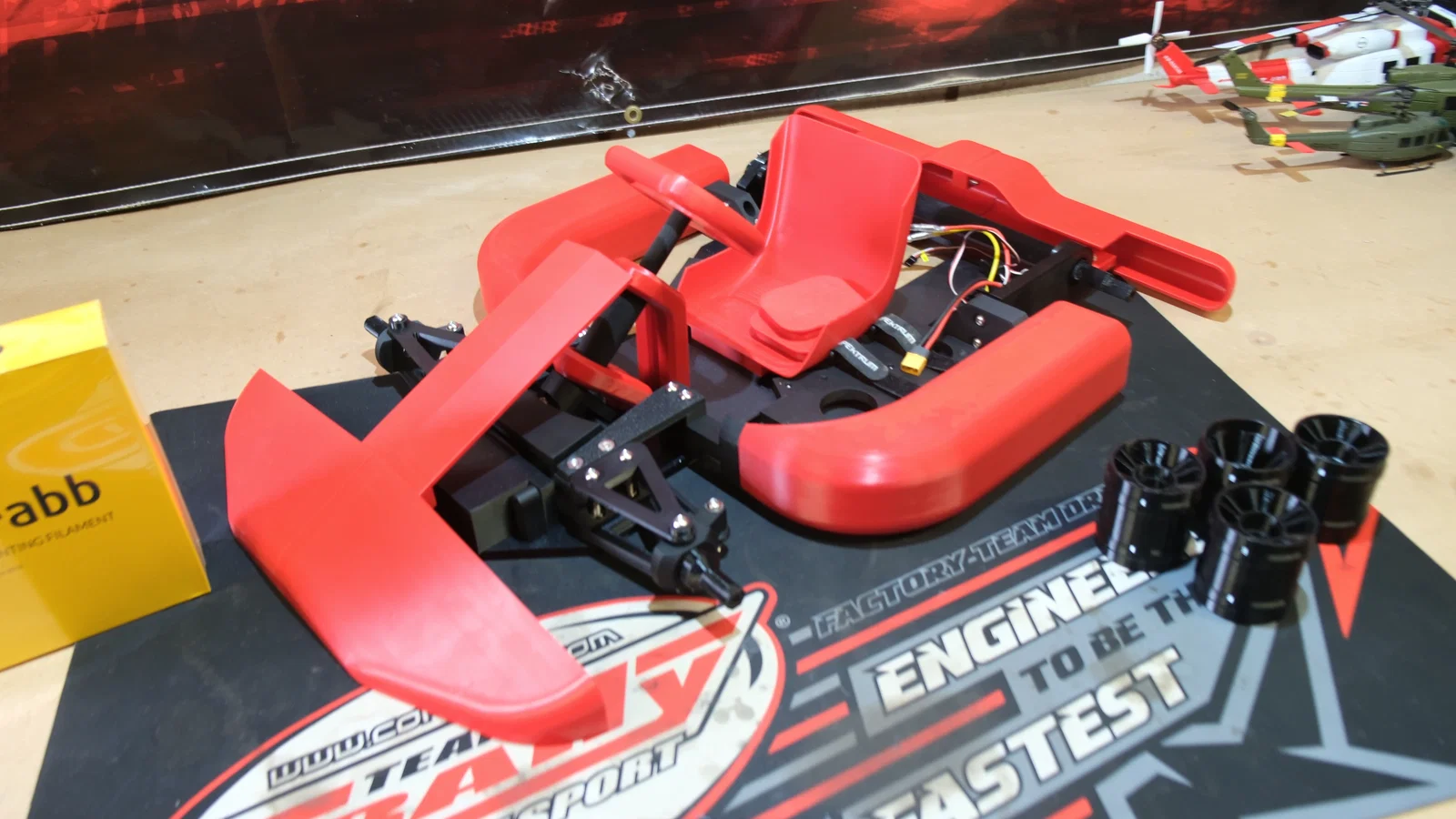

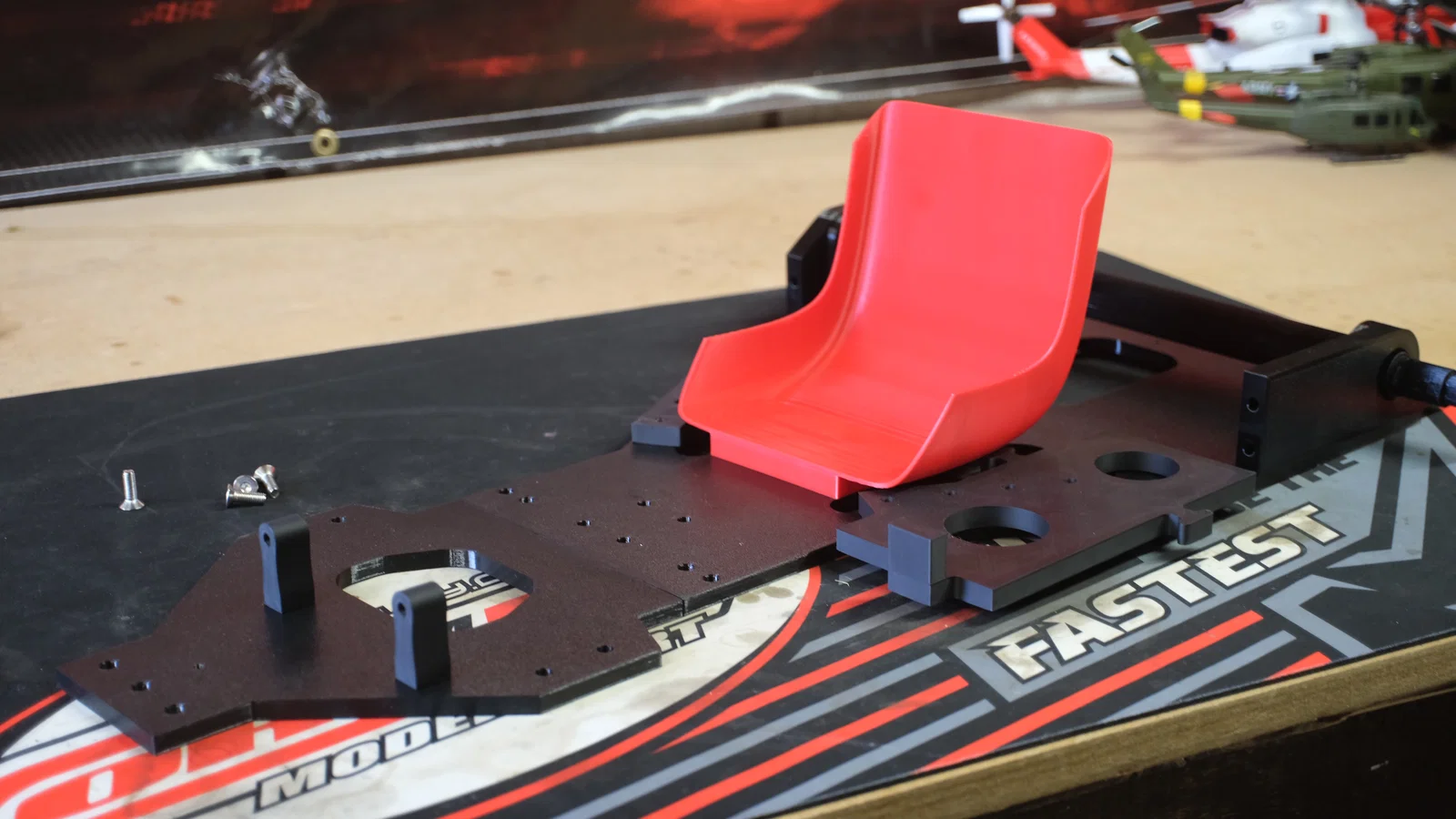

• PETG/ASA (cho khung gầm, các chi tiết chịu lực)
• Polycarbonate (cho vành xe, trục truyền động, bạc lót)
• Foaming TPU/LW (cho lốp xe, mình dùng ColorFabb Varioshore)
• TPU 95A (để in dây đai GT2, 100% Infill)

Một số lưu ý:

• Do kích thước linh kiện lớn, việc scale ngàm motor gốc 200% sẽ không khớp lỗ ốc. Mình đã tạo một ngàm motor cơ bản (đính kèm), có thể bạn cần chỉnh lại trên CAD hoặc dùng máy mài cầm tay để vừa với motor của bạn.
• Đây là dự án tùy chỉnh kết hợp nhiều nguồn (đã ghi nguồn tác giả gốc).
• Dự án này RẤT LỚN và chiếm nhiều không gian.
• Hãy chuẩn bị tinh thần để điều chỉnh hệ thống dây đai, dùng các trình tạo puly nếu cần để tối ưu cho motor/ESC của bạn.
• Không nên chạy quá 4s cho dự án này.
• Nếu gặp khó khăn, hãy bình luận ở đây hoặc trên kênh của mình, mình sẽ cố gắng hỗ trợ.

Chúc các bạn vui vẻ và một lần nữa cảm ơn @ChristianErazo vì dự án gốc đầy cảm hứng.
