Giá đỡ điện thoại điều chỉnh được cho chụp ảnh thiên văn qua thị kính

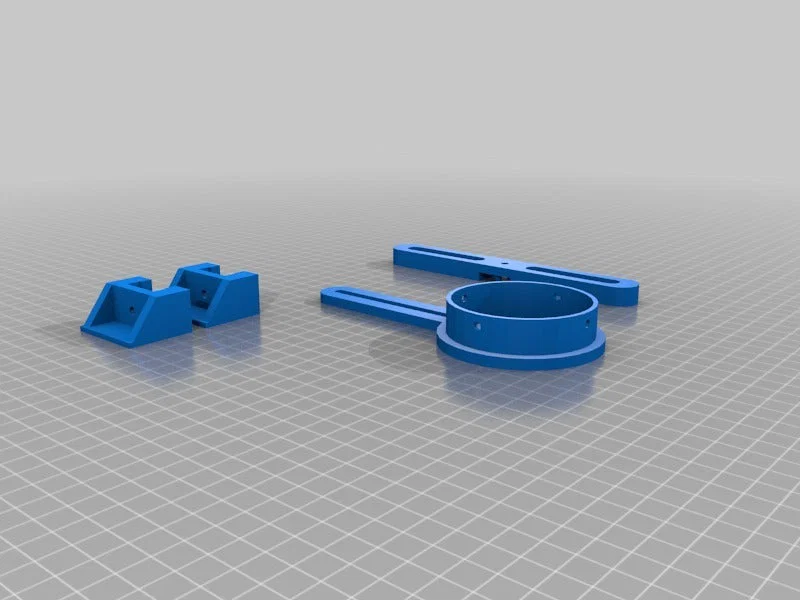

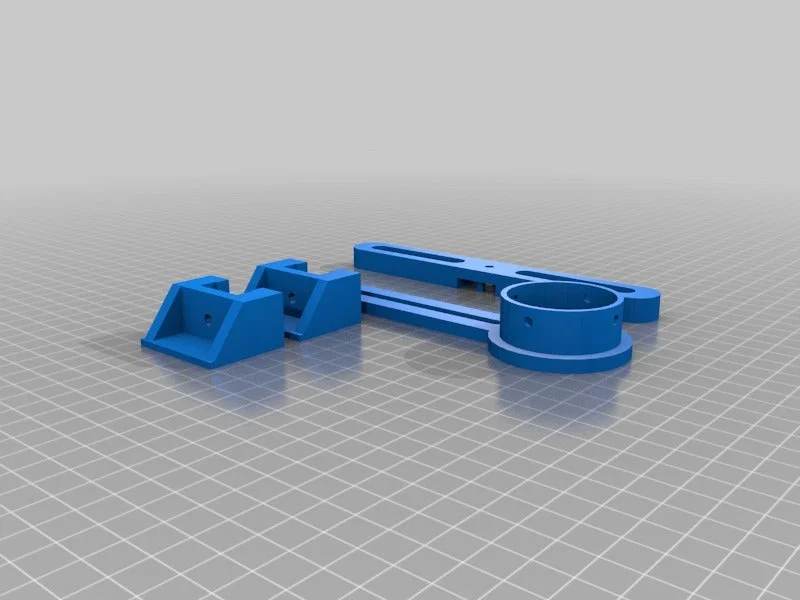

Cập nhật - Đã thiết kế lại từ đầu sau một vài lần in thử nghiệm. Các khối ở cạnh không khép kín hoàn toàn xung quanh điện thoại khi căn chỉnh với thị kính. Ngoài ra, nó không hỗ trợ được các dòng điện thoại như Samsung có camera nằm ở giữa. Phiên bản này hy vọng sẽ hữu dụng hơn.

Bối cảnh

Tôi thiết kế món này cho đài thiên văn Edmonton RASC tại Telus World of Science, Edmonton.

Họ thường tổ chức quan sát công cộng khi thời tiết tốt, và nhiều người đi dạo trong công viên thường ghé ngang. Lúc nào cũng sẽ có người muốn chụp ảnh bằng điện thoại của họ.

Ý tưởng

Vì chúng tôi không thể biết trước chính xác loại điện thoại nào sẽ được sử dụng, tôi đã lấy thiết kế giá đỡ cho minikossel và biến nó thành một công cụ hỗ trợ thiên văn.

Thiết bị này được dùng khi đã gắn sẵn thị kính - nó sẽ không gắn trực tiếp vào bộ phận lấy nét (focuser). Tôi ước tính thị kính 2 inch mà chúng tôi muốn sử dụng có đường kính ngoài (OD) khoảng 2.2 inch tại vị trí gắn chụp mắt (eyecup). Tôi cũng đã ước tính tương tự cho phiên bản 1.25 inch. Tôi sẽ tinh chỉnh lại khi có thông số chính xác.

Hướng dẫn in

Danh mục: Hướng dẫn điện thoại di động

Tôi dự định in cái này bằng nhựa ABS đen. Mặt trong của đường truyền quang học sẽ được chà nhám bằng giấy nhám loại 60 grit để loại bỏ phản xạ ánh sáng bên trong và tạo các gờ chắn sáng nhỏ.

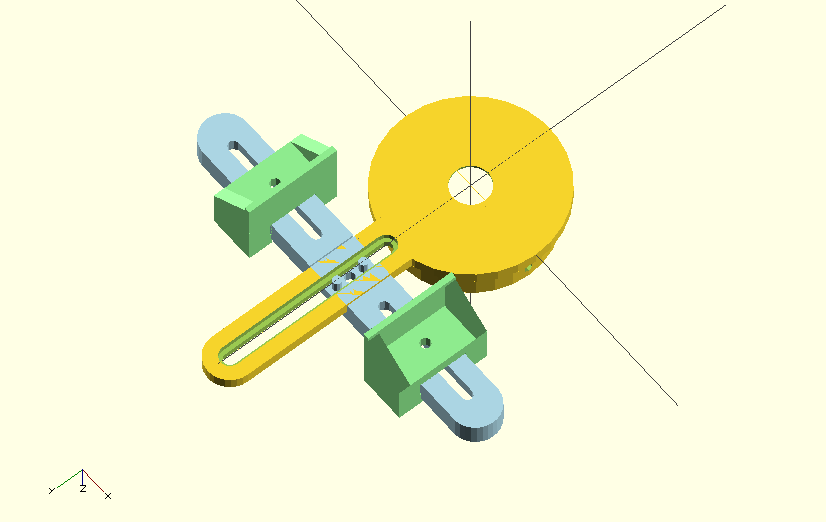

Bạn sẽ cần đai ốc và vít cho các thanh trượt, tôi có lẽ sẽ dùng ốc cánh chuồn hoặc loại tương tự để dễ điều chỉnh. Có sẵn các vị trí để thêm ốc định vị giúp gắn chắc chắn vào thị kính.

Mẫu này được thiết kế với vị trí camera nằm ở góc trên bên phải điện thoại, giống như iPhone. Tôi đã cố gắng chừa khoảng trống cho các biến thể khác, nhưng vì chưa thử nghiệm trên nhiều dòng điện thoại nên không thể đảm bảo chắc chắn. File .scad đã được tham số hóa nên bạn có thể tự chỉnh sửa.

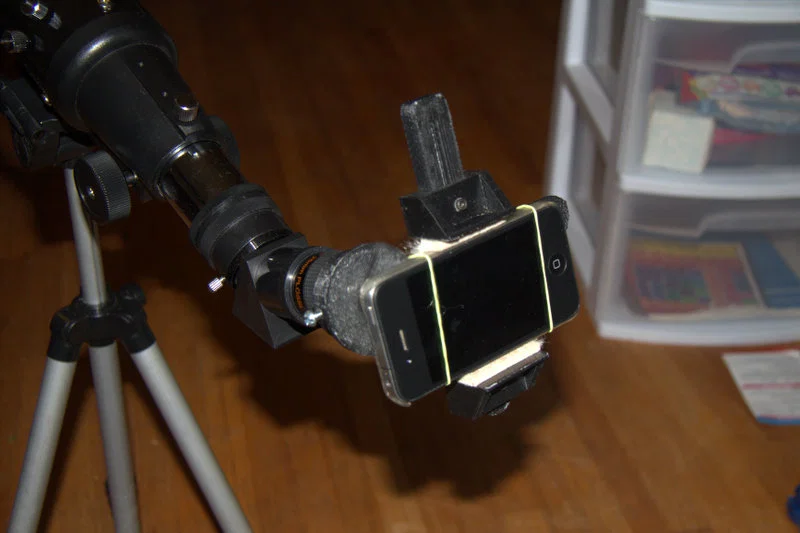

Thiết kế cập nhật không có gờ để giữ điện thoại - tôi định dán thêm miếng xốp cao su thủ công để tăng độ bám.

Tôi từng dùng miếng đệm nỉ nhưng chúng quá trơn. Dây thun sẽ giúp giữ điện thoại tại chỗ tốt hơn.

Cả điện thoại và thị kính của bạn đều có thể bị hư hại khi sử dụng thiết bị này, tôi không chịu trách nhiệm cho các vấn đề đó.
