Bộ chuyển đổi nguồn pin (Battery Eliminator) cho Canon LP-E6

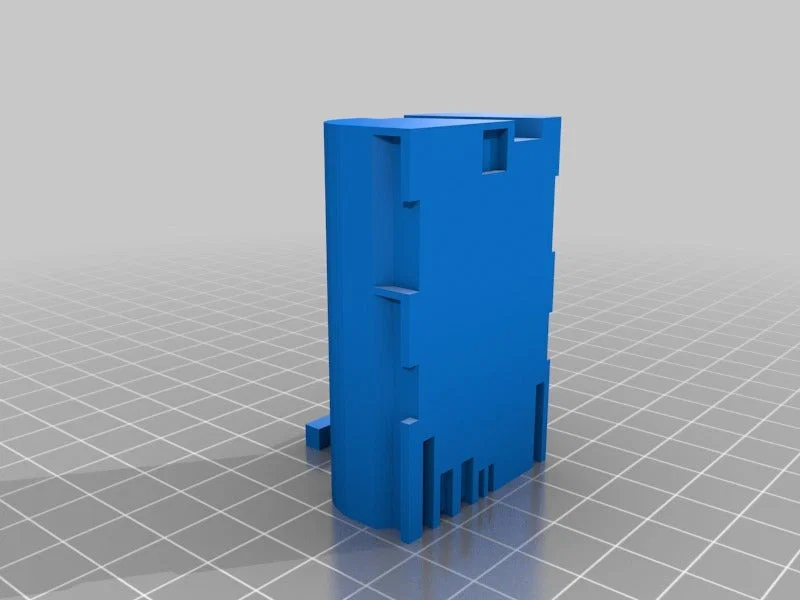

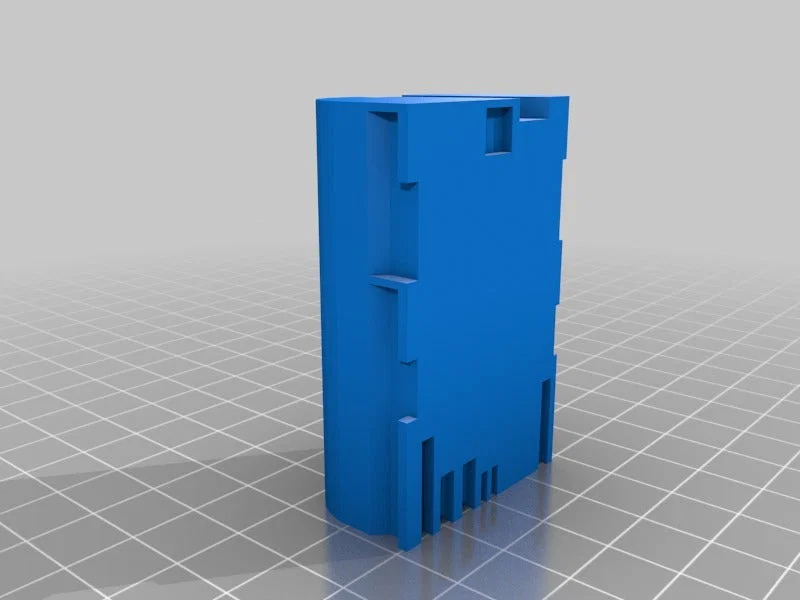

Mình đang tự làm một bộ chuyển đổi nguồn AC cho máy ảnh Canon 60D. Thiết bị này được thiết kế để lắp vừa vào khe pin, giúp mình dẫn dây điện từ các điểm tiếp xúc ra nguồn điện DC bên ngoài.

Cập nhật 1 - Đã sửa một vài lỗi nhỏ ở phần thanh ray bên phải và xử lý một số lỗi kỹ thuật khác. File .scad gốc thực sự cần phải chà nhám lại mới dùng được.

Kết quả in thử - Ngày 29/01/2015: Bản in đã lắp vừa vào bộ sạc, nhưng phần rãnh cho thanh ray vẫn chưa đủ rộng để nhét vào máy ảnh. Mình có thể dùng máy Dremel để mài bớt, nhưng mình sẽ chỉnh sửa lại file .scad và .stl sớm nhất có thể. Dù sao thì lần đầu làm như vậy cũng khá là sát rồi. Mình nghĩ phần rãnh cho các điểm tiếp nối pin cũng cần phải dịch chuyển một chút.

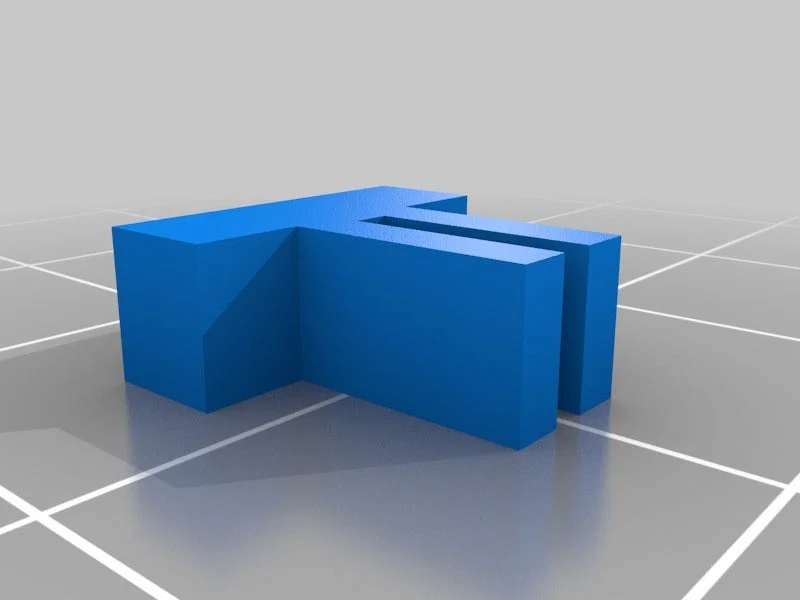

Cập nhật 2 - Ngày 29/01/2015: Mình đã làm lại phần thanh ray và thiết kế lại bộ dẫn dây để cấp nguồn cho các chân tiếp xúc. Mình đã thêm các khe cho từng chân để giữ dây không bị chạm nhau, kèm theo một cái kẹp vừa khít để cố định dây. Sau khi lắp dây xong, mình dự định sẽ dùng keo dán hoặc dung môi hàn nhựa để cố định luôn tại chỗ.

Hướng dẫn in

Danh mục: Phụ kiện máy ảnh

Hiện tại chưa khuyến khích sử dụng: Mình chỉ đo kích thước bằng mắt thường và thước kẻ văn phòng thông thường thôi. Mình sẽ không đăng file STL cho đến khi in thử thành công. Mình cũng chưa biết nên lắp gì vào phần đế của khe cắm nguồn để kết nối với bộ chuyển đổi AC. Ngoài ra, mình vẫn chưa tìm hiểu kỹ về yêu cầu điện áp/dòng điện. Dự định của mình là điều chỉnh về mức 7.2V và đoán là máy ảnh không tiêu thụ quá 1A, nhưng tốt nhất là mình nên tra cứu thông số kỹ thuật của bộ chuyển đổi chính hãng Canon để có con số chính xác nhất.
