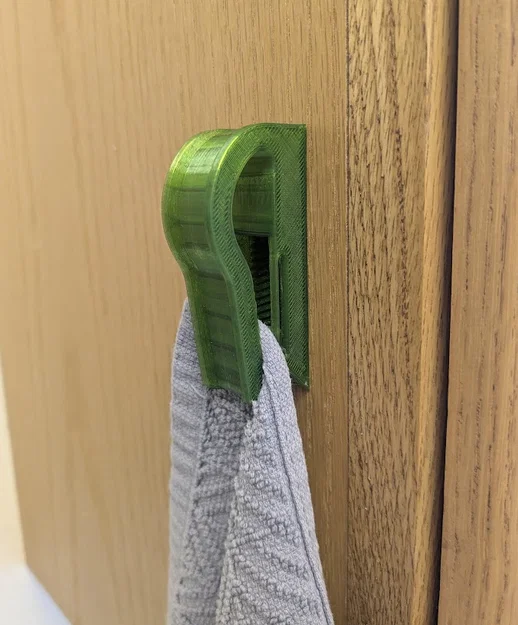

Móc treo khăn thông minh với cơ chế bánh răng (Pinching Gear Towel Holder)

Hầu hết các kiểu móc treo khăn đều nhàm chán! Kiểu này thì không nhé. In hoàn toàn bằng máy in 3D, không cần ốc vít gì cả.

Điều kiện in:

• PLA hoặc PETG (các loại vật liệu khác chưa thử nghiệm)
• Cần hỗ trợ (support) ở rãnh trục bên trong phần thân. File 3MF đi kèm đã cài đặt sẵn cho bạn.
• Độ phân giải 0.2 mm Structural (đừng để chế độ speed).

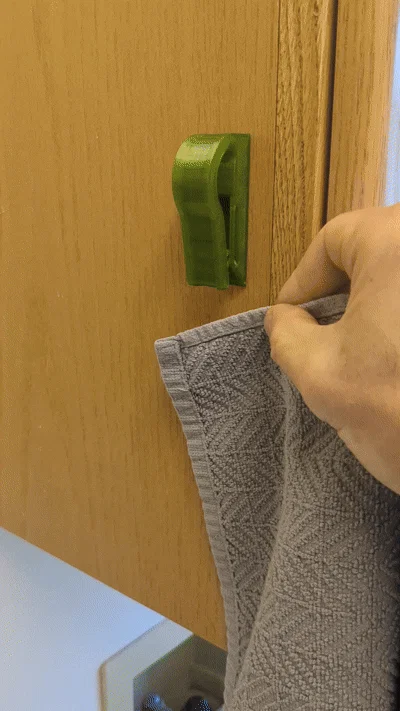

• Phần trục nên in với 100% infill để tăng trọng lượng. Combo bánh răng/trục cần phải nặng để tự rơi xuống điểm thấp nhất trong rãnh, giúp sẵn sàng kẹp khăn lần tiếp theo.
• In các mẫu theo hướng mặc định như khi tải về.

Hướng dẫn lắp ráp:

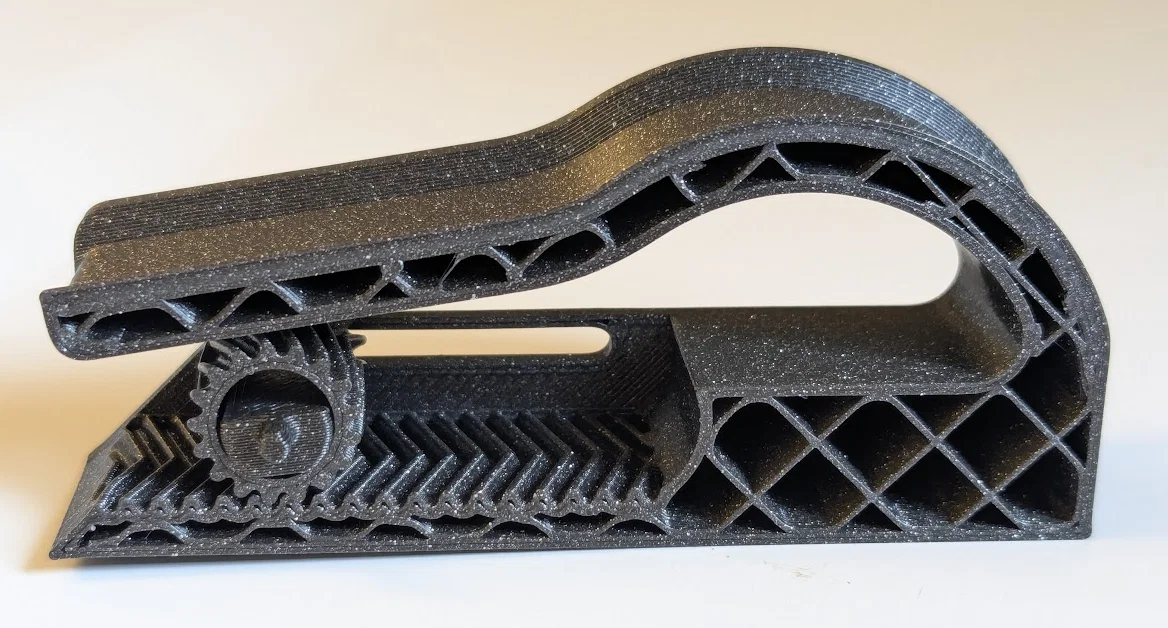

1. Đưa bánh răng vào sao cho các răng khớp với thân.
2. Giữ bánh răng ở giữa rãnh.

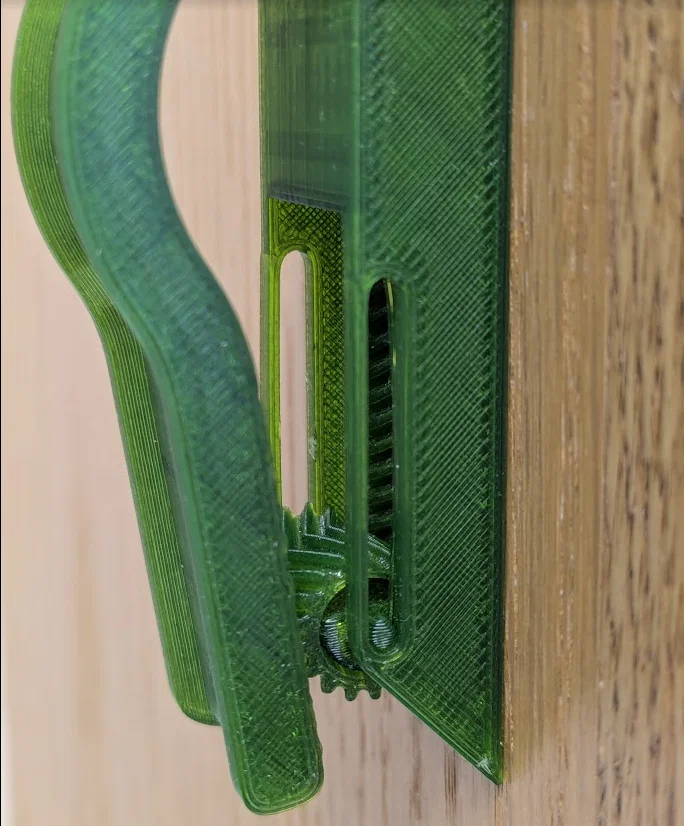

3. Trên phần thân, tách nhẹ rãnh trục ra và luồn trục qua rãnh rồi vào bánh răng. Đảm bảo cả hai chốt trên trục đều được khóa chặt bởi rãnh trục.

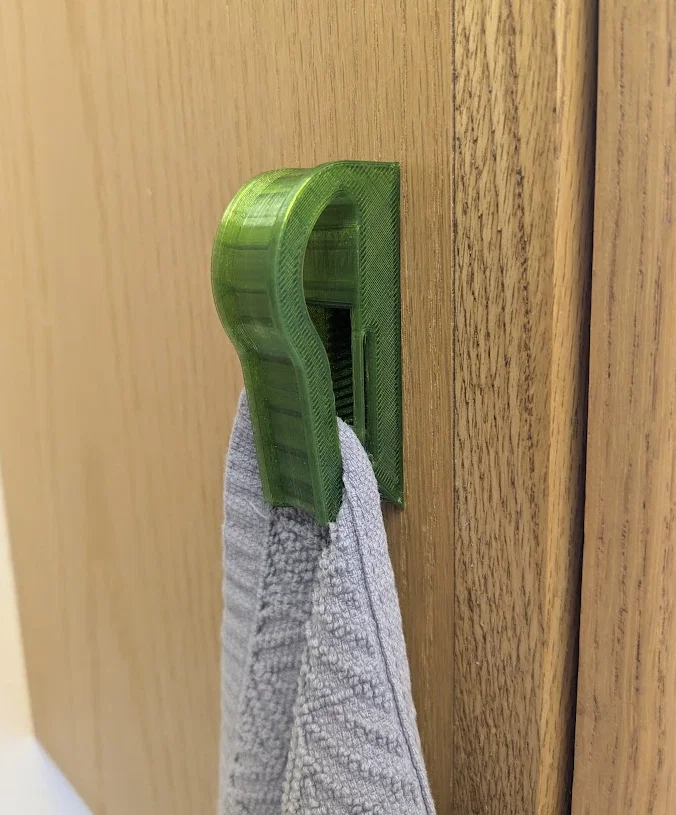

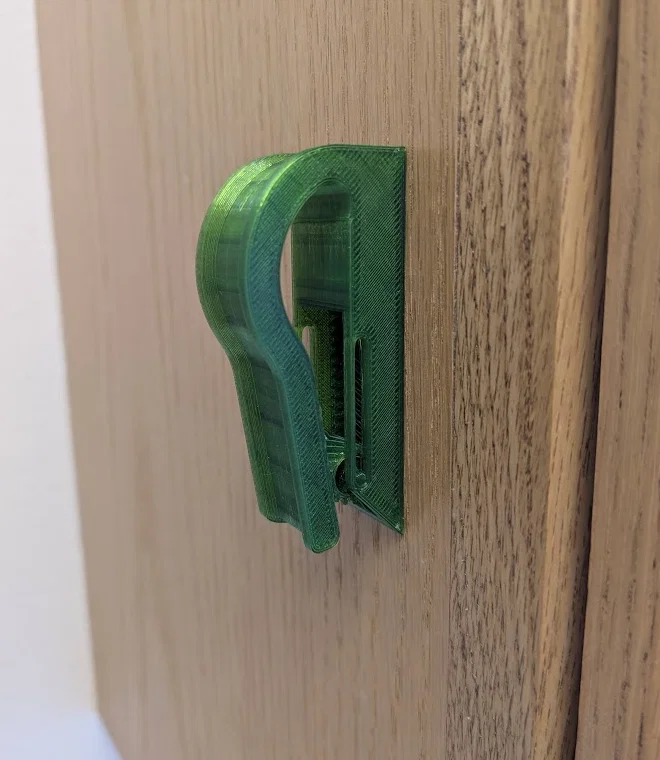

4. Dán nó lên bề mặt bạn muốn theo đúng hướng như trong hình. Băng dính xốp hai mặt, miếng dán Command, hoặc mẹo dùng băng keo giấy với keo 502* (giải thích bên dưới) đều dùng rất tốt.

Tôi đang tính thiết kế một phiên bản dùng ốc vít. Bạn nào muốn thì cho tôi biết nhé.

*Mẹo dùng băng keo giấy và keo 502: Dán băng keo giấy lên cả hai bề mặt, tức là bề mặt tường và bề mặt móc treo khăn. Bôi một lớp keo 502 mỏng lên một trong hai bề mặt đã dán băng keo rồi ép chúng lại với nhau. Cách này hiệu quả nhất trên các bề mặt nhẵn.

Cảm ơn arpruss vì file SCAD cho bộ bánh răng Herringbone. Trân trọng. https://www.thingiverse.com/thing:2270110
