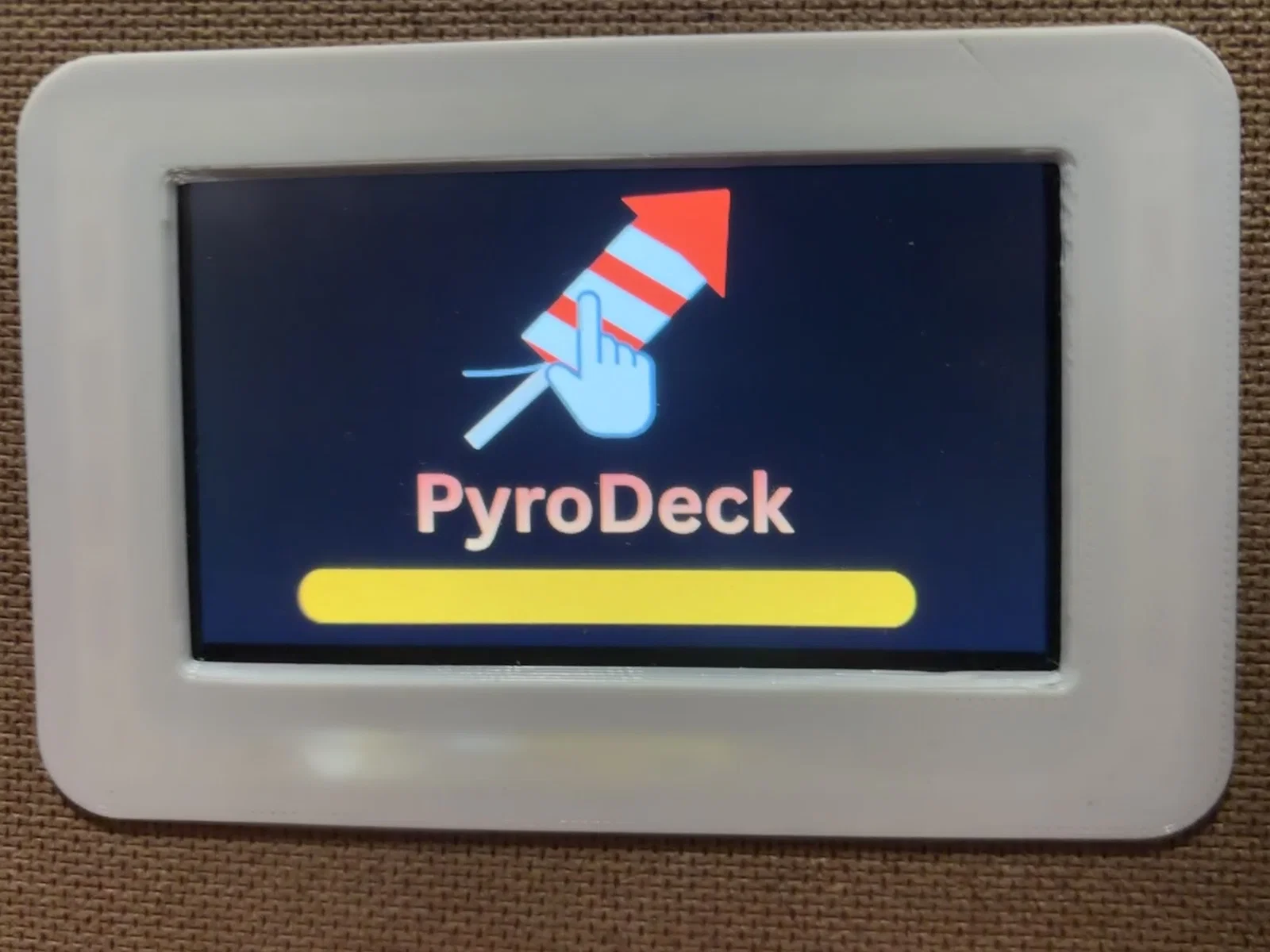

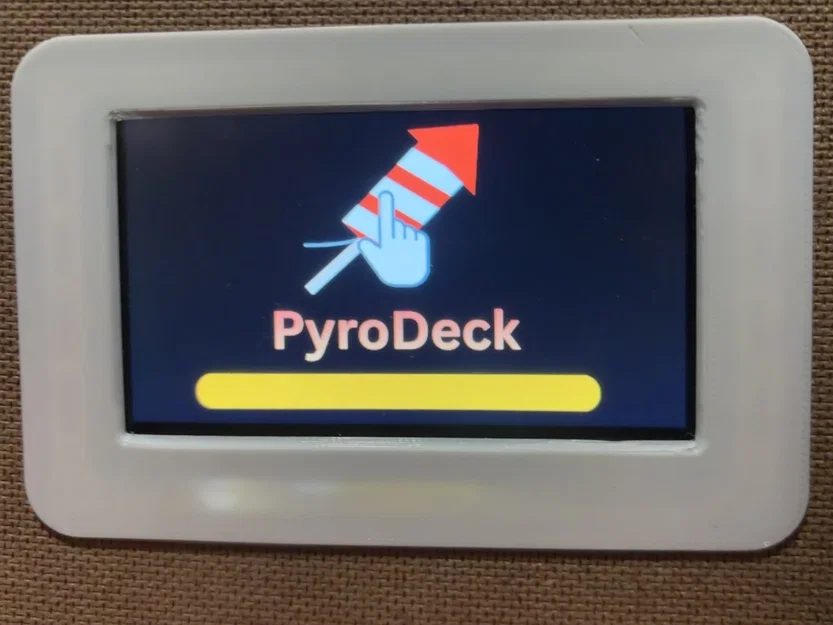

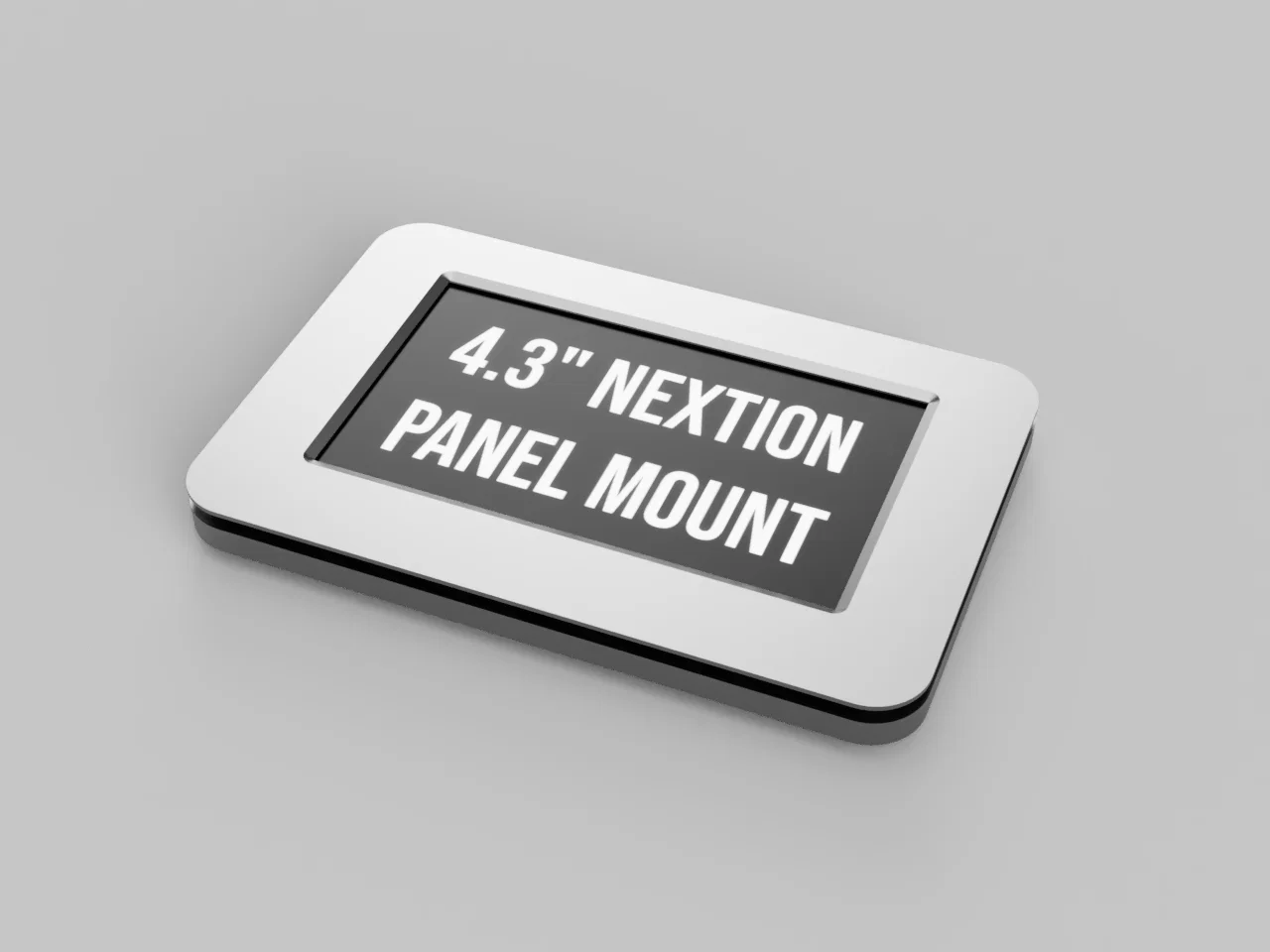

Giá đỡ màn hình 4.3" Nextion

Hướng dẫn in:

Việc in mẫu này rất đơn giản. Bạn chỉ cần tải xuống file hoặc nhập vào phần mềm in rồi nhấn nút in là được. Bạn không nhất thiết phải dùng support, nhưng để đạt kết quả đẹp nhất, bạn nên chọn chế độ support "build plate only".

Mình khuyến khích để infill ít nhất 20% để hạn chế tình trạng lọt sáng từ đèn nền màn hình Nextion, hoặc bạn có thể chọn in bằng vật liệu có màu tối hơn.

Bạn hoàn toàn có thể in mẫu này trên Prusa Mini nếu tách các chi tiết ra, xếp chúng sát lại với nhau, xoay phần đế mount và tắt support cho lỗ cắm thẻ SD ở phần dưới của đế. Hãy tham khảo các file in mình đã đính kèm để biết cách làm nhé.

Lắp ráp:

Bạn sẽ cần chuẩn bị ốc vít M3x6 và Heat Set Inserts M3x4x4.2.

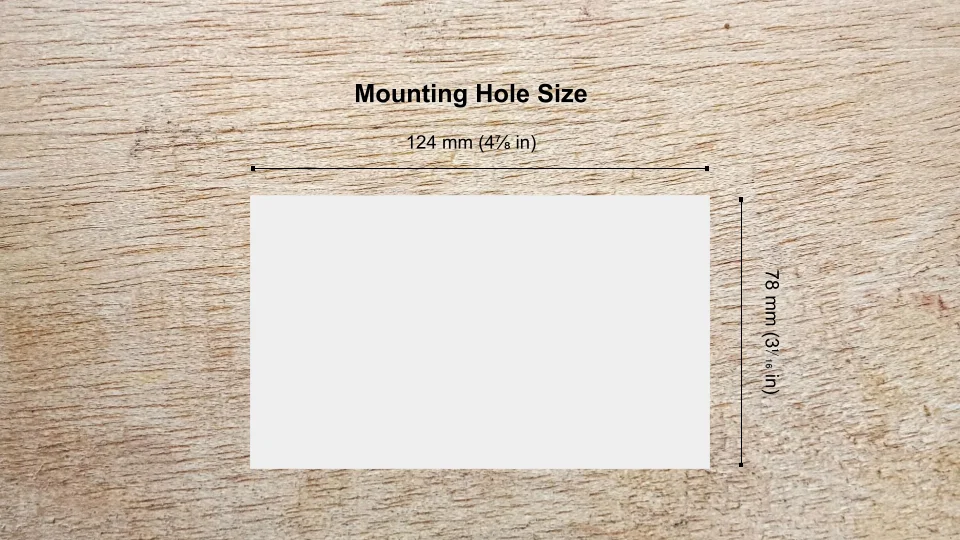

Đầu tiên, bạn lắp các ốc heat set vào, sau đó giữ chặt các bộ phận tại lỗ khoét (thông số kích thước đã có trong ảnh), rồi vặn ốc cố định lại. Cấu trúc này rất chắc chắn và cứng cáp.

Đây là một đoạn animation nhỏ nếu bạn chưa hình dung ra cách lắp (mình làm để tập sử dụng tính năng animation trong Fusion360 đấy).

Nếu bạn thấy mẫu này hữu ích, hãy để lại một lượt like và đăng ảnh sản phẩm hoàn thiện (make) nhé. Cảm ơn bạn rất nhiều!
