ChronoSphere: Đồng hồ chiming kết hợp trạm dự báo thời tiết thông minh

Một chiếc đồng hồ lai analog/digital có tính năng đổ chuông kèm trạm dự báo thời tiết.

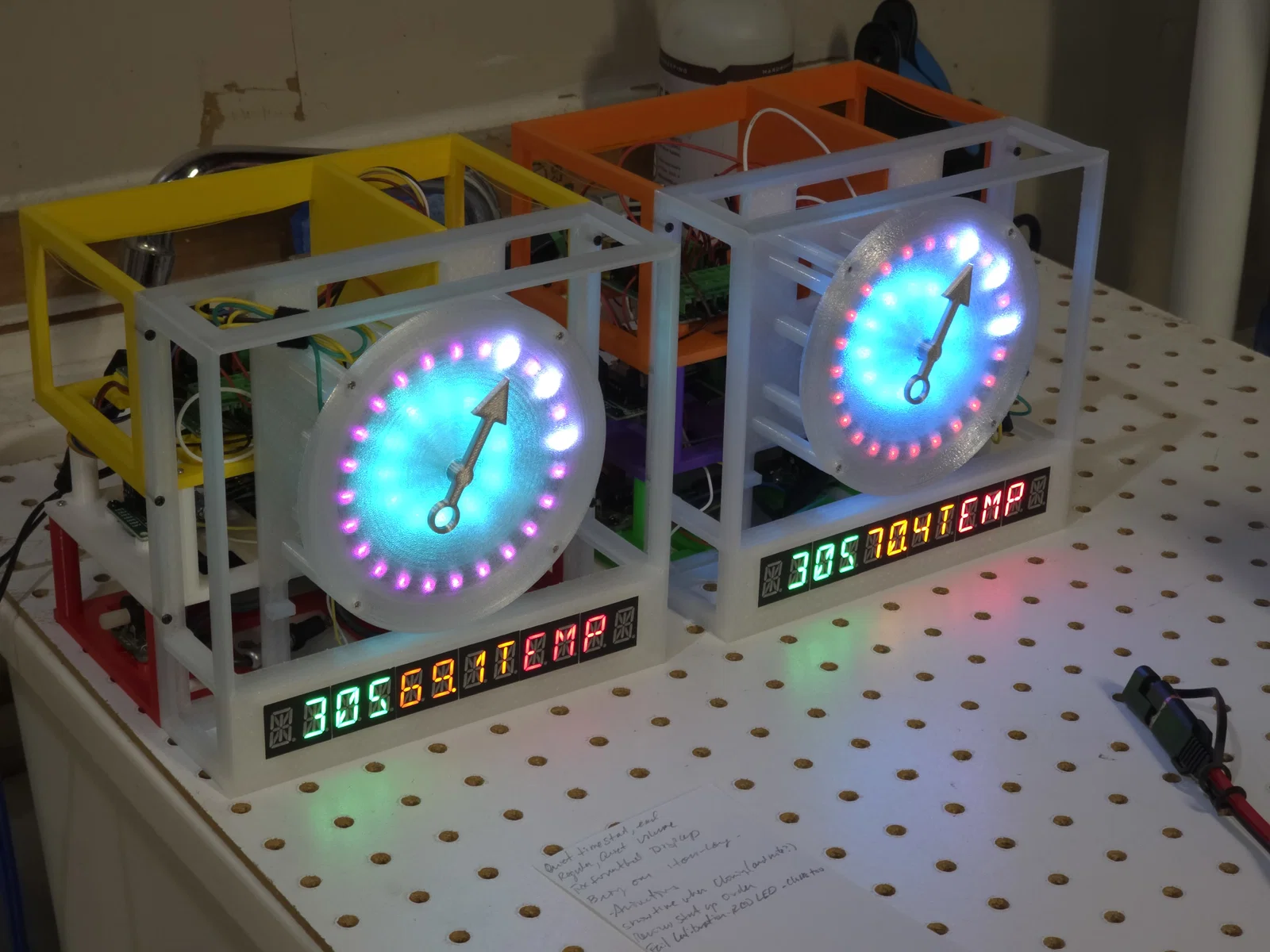

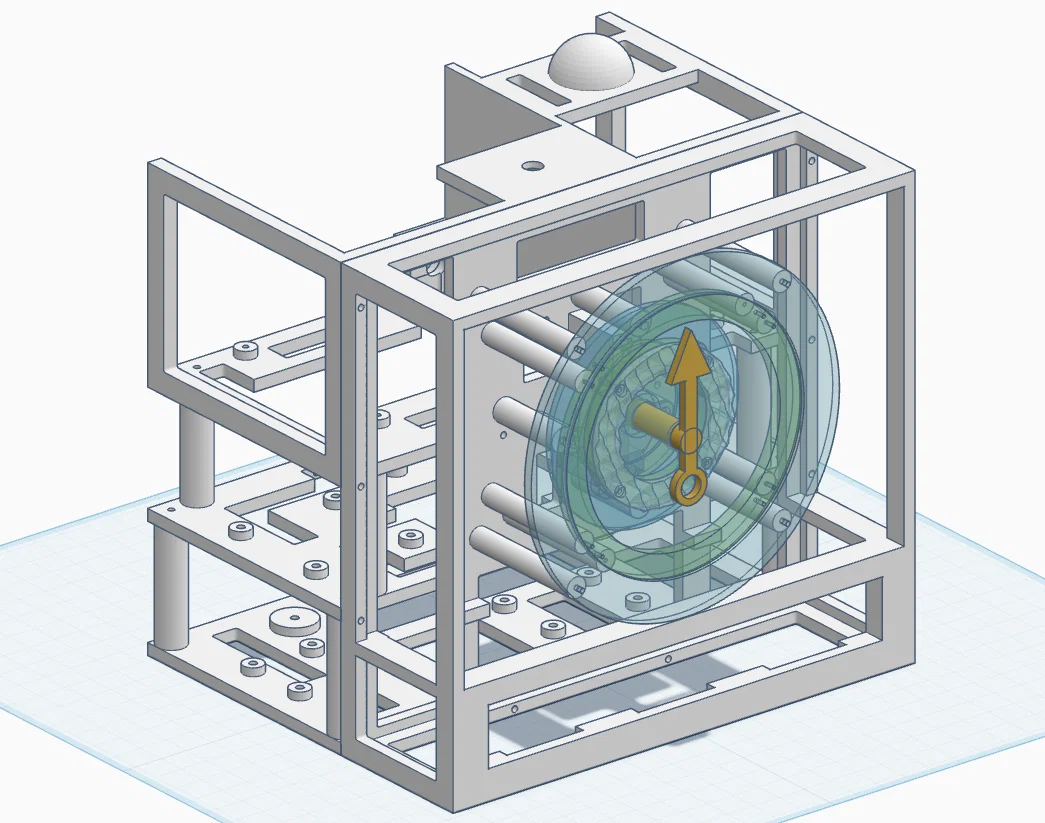

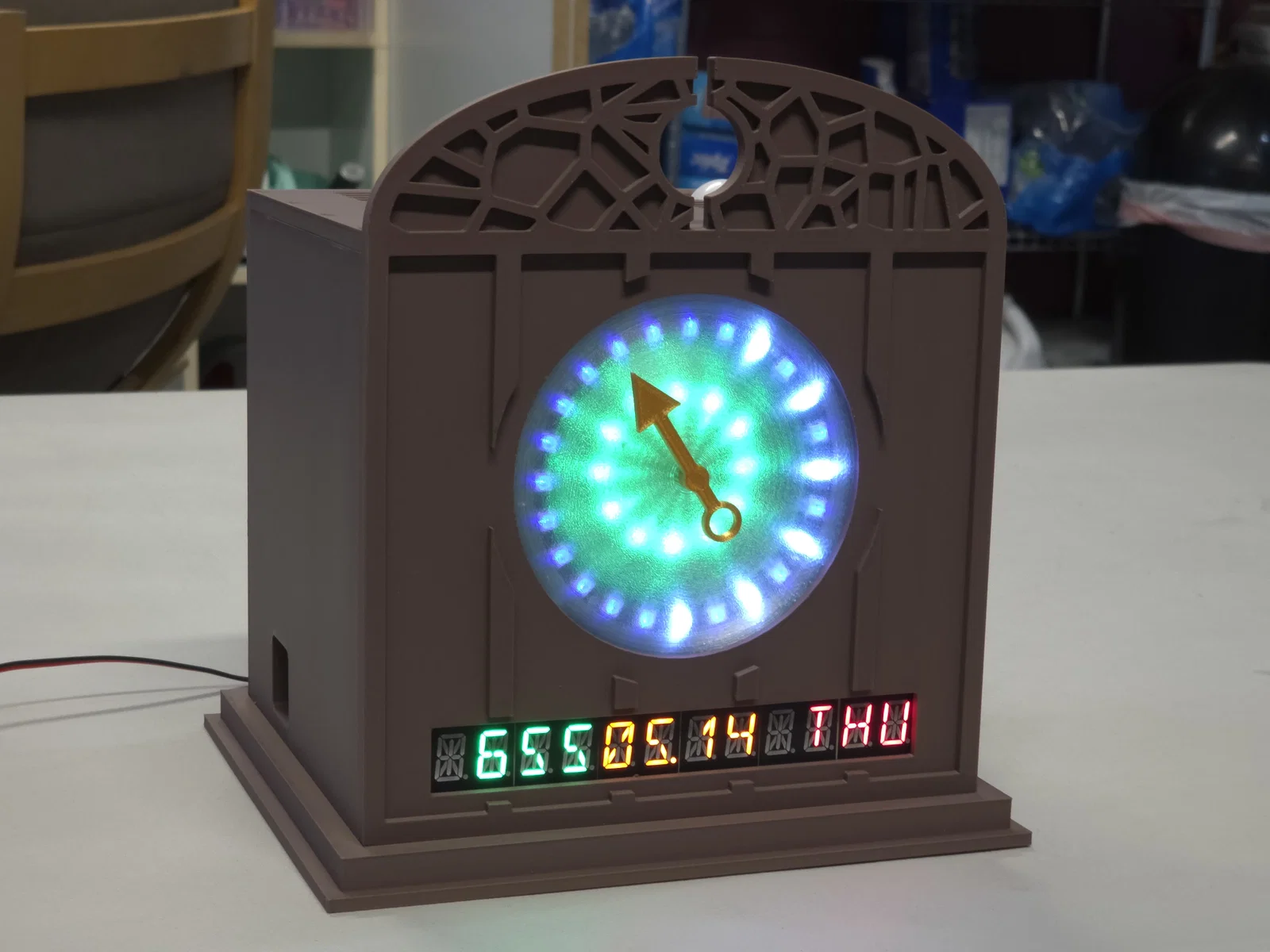

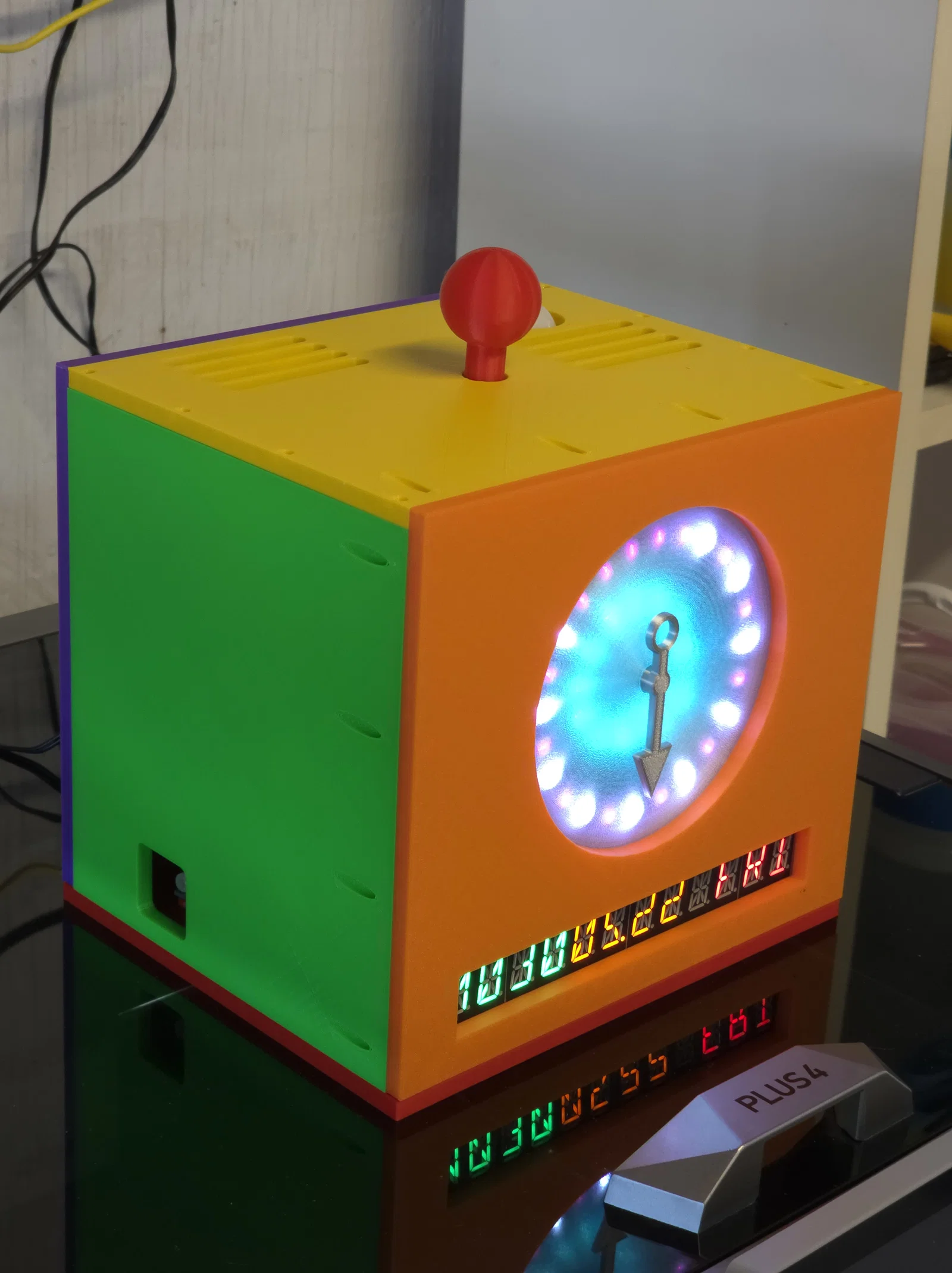

ChronoSphere là mẫu đồng hồ thời tiết chạy bằng Arduino cực kỳ xịn xò, kết hợp giữa việc xem giờ, giám sát môi trường, chuyển động cơ học và đèn trang trí tạo không gian cực đẹp cho bàn làm việc của bạn thông qua in 3D.

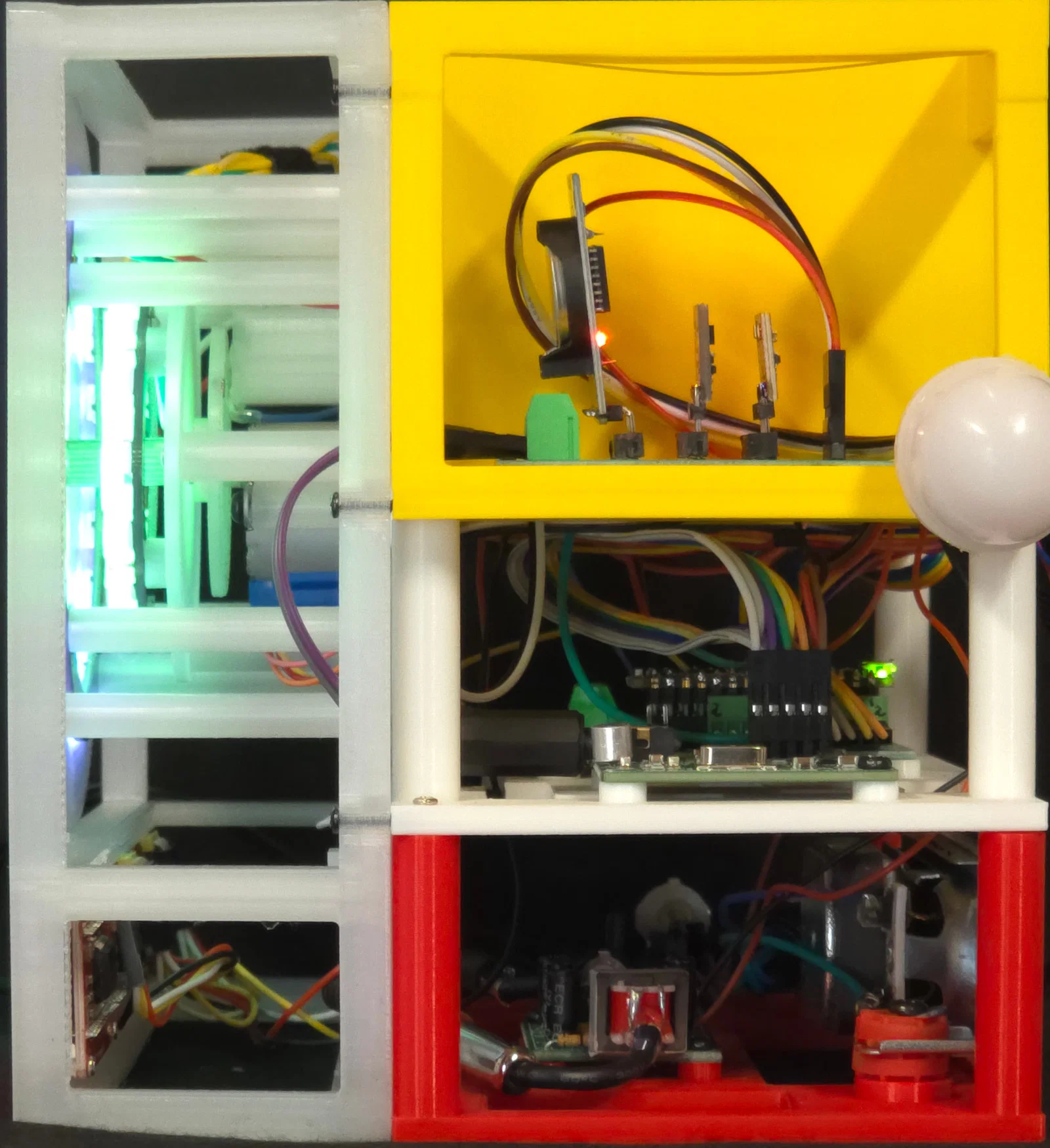

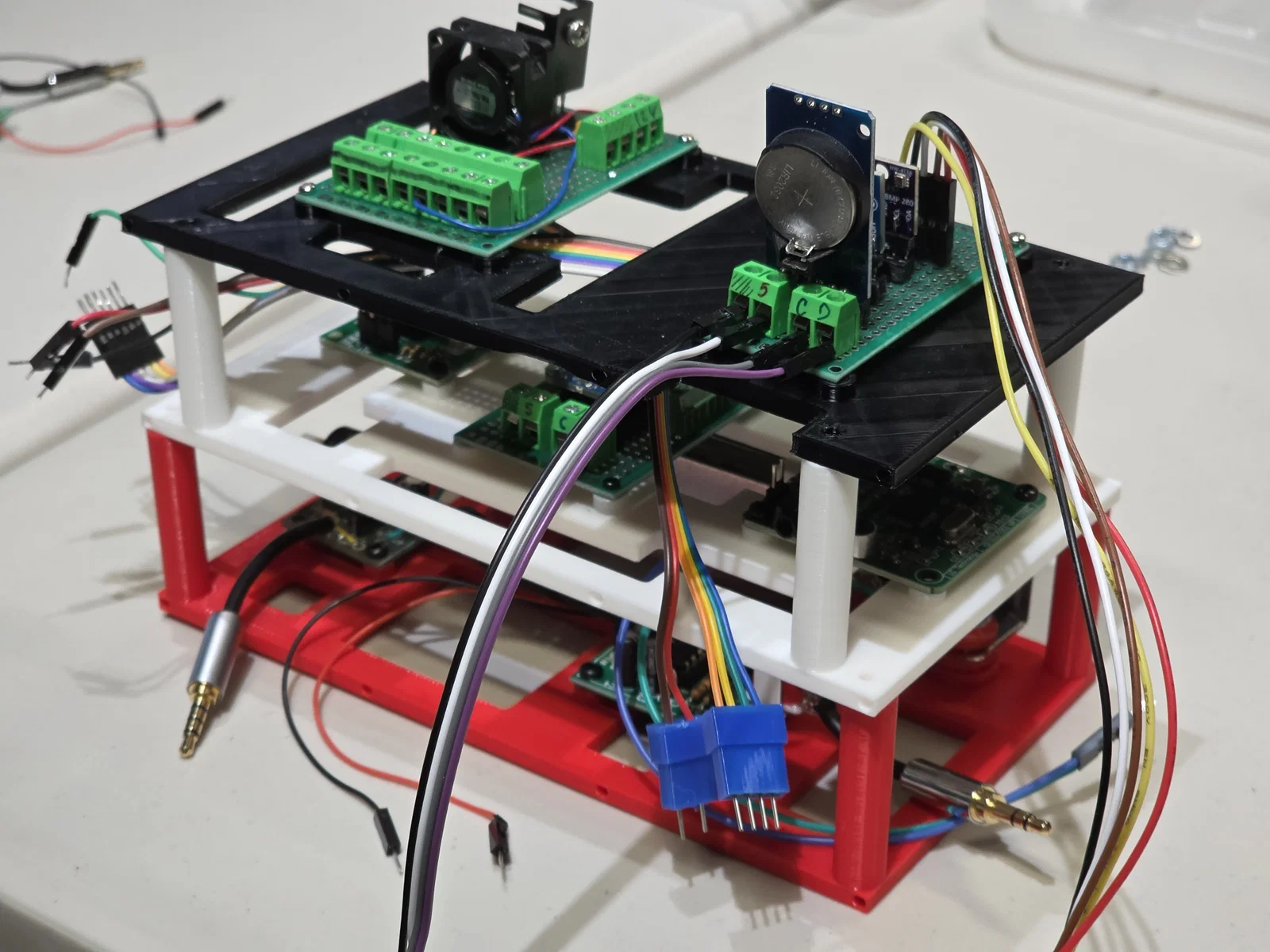

Trung tâm điều khiển là Arduino Nano Every kết nối với hàng loạt linh kiện: module thời gian thực DS3231 có pin dự phòng giúp giờ giấc luôn chính xác; cảm biến nhiệt độ/độ ẩm AHT21, cảm biến áp suất khí quyển BMP280 và cảm biến ánh sáng BH1750 liên tục theo dõi môi trường xung quanh.

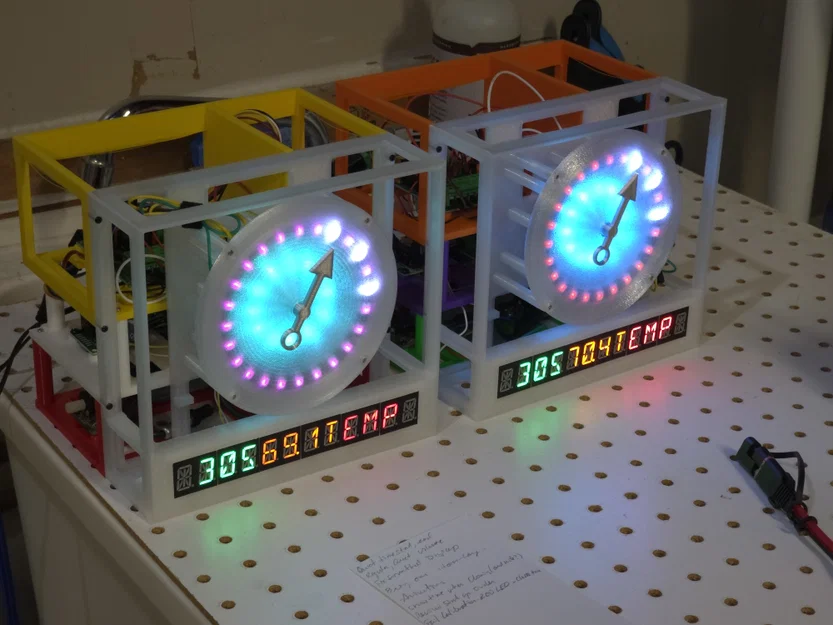

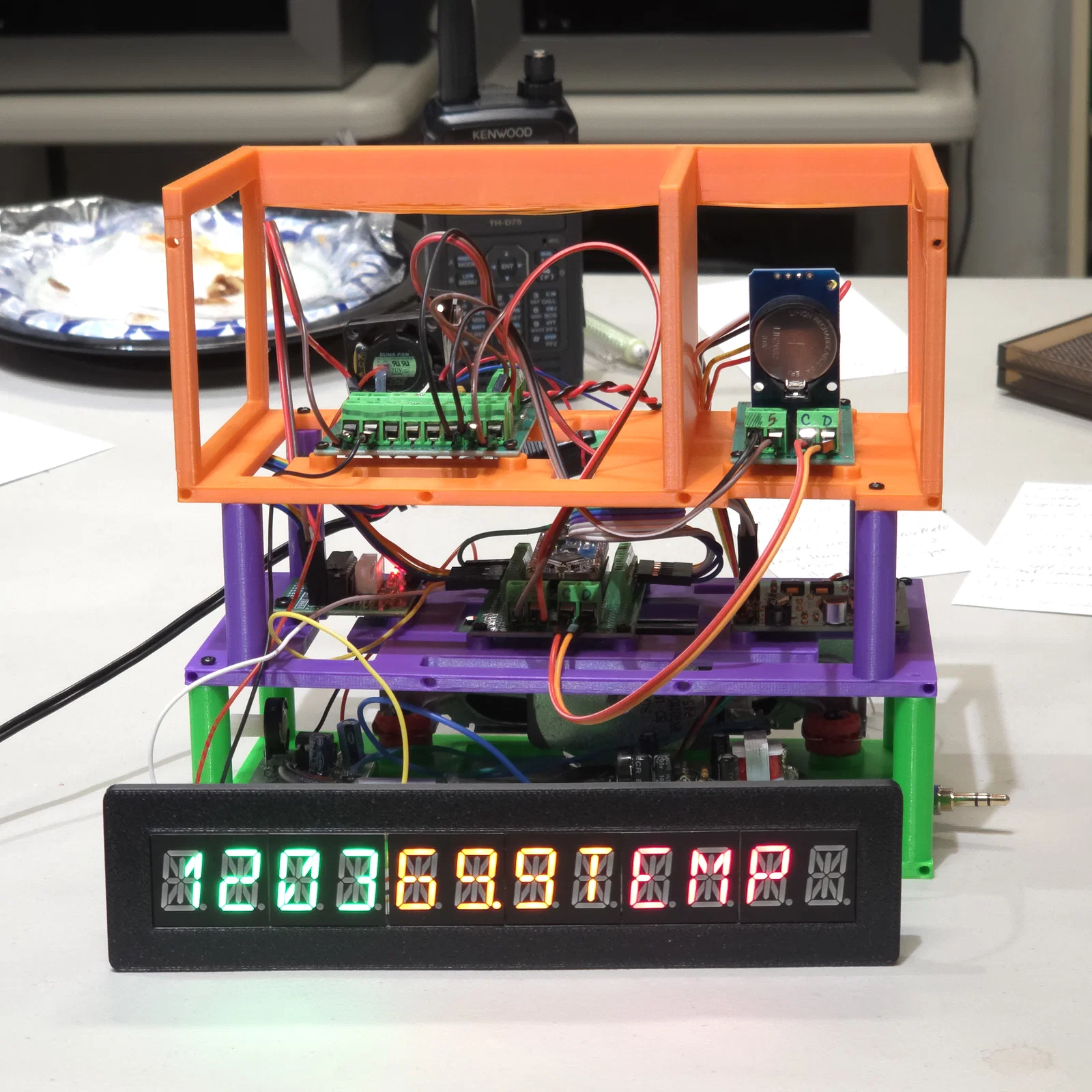

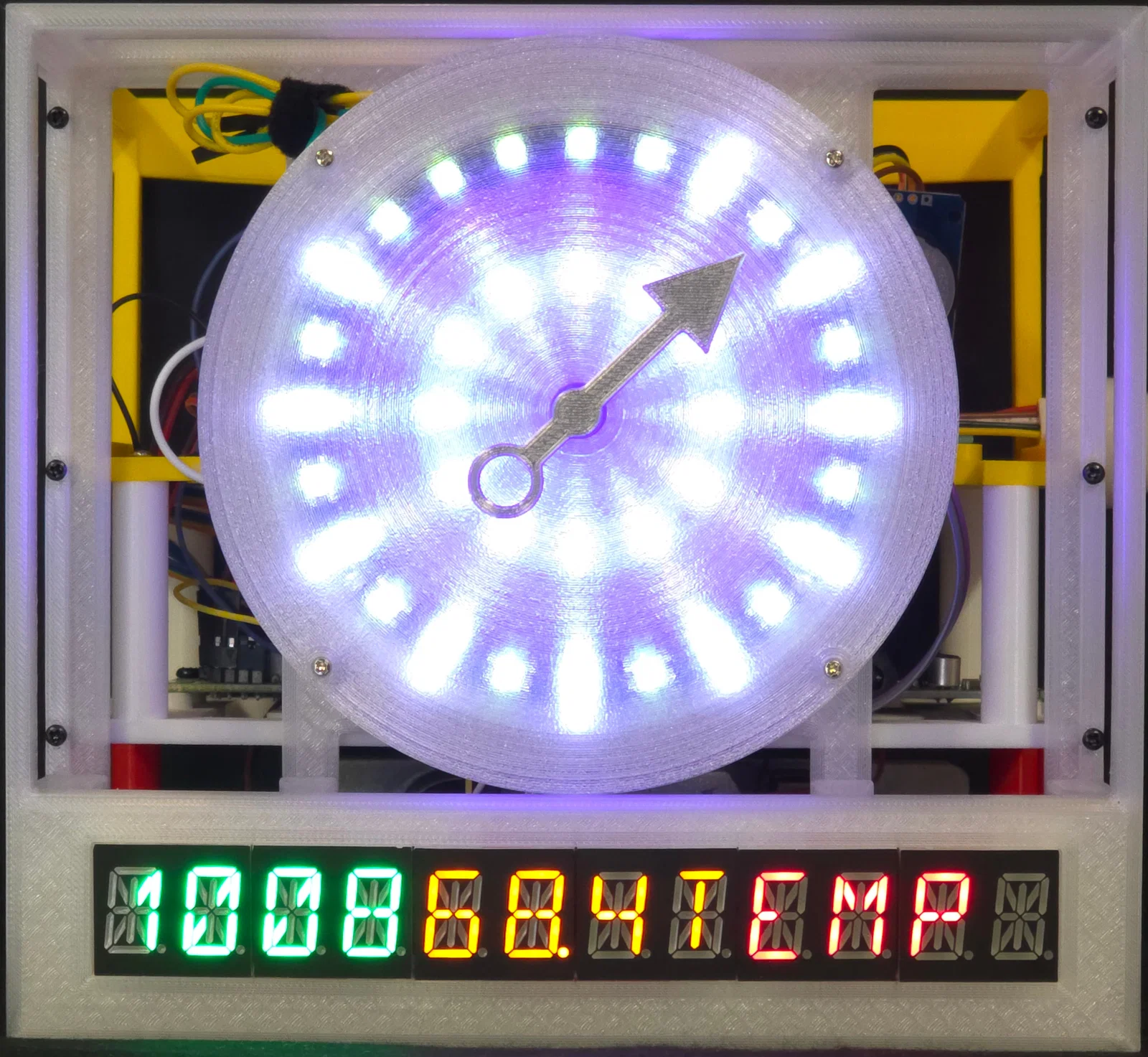

Thời gian được hiển thị trên hệ thống 12 ký tự alphanumeric - ba module HT16K33 4 ký tự màu xanh lá, cam và đỏ - tự động đổi màu dựa trên mức độ thoải mái, hiển thị nhiệt độ theo ba cách: độ F, chỉ số "cảm giác như" (feels like) theo NOAA và một mô tả bốn chữ cái (FROZ, COLD, CHLY, COOL, NICE, WARM, COZY, TOSY, HOT hoặc SCOR).

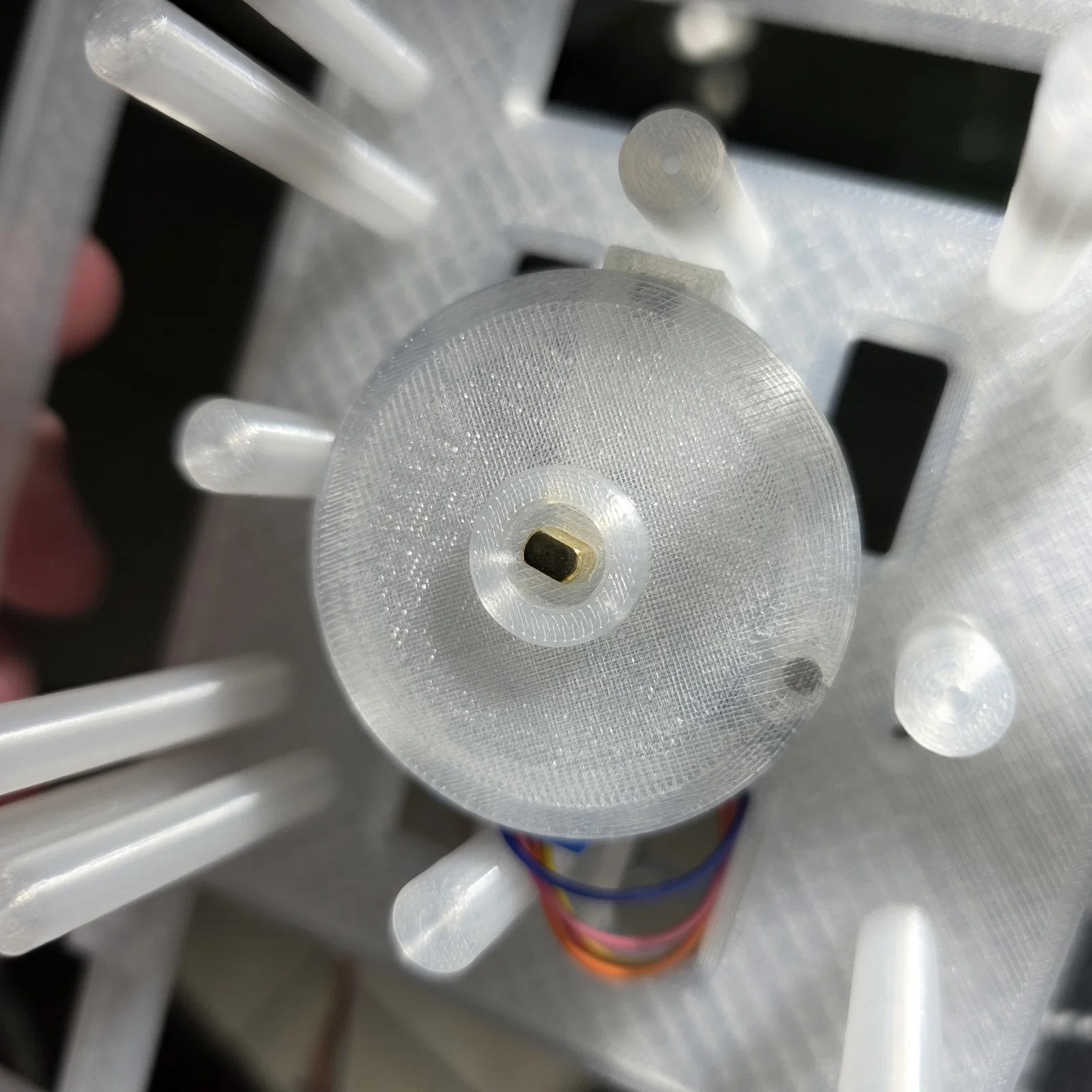

Động cơ bước 28BYJ48 điều khiển kim phút với độ chính xác cao (2048 bước mỗi giờ). Module âm thanh MIDI VS1053 phát các bản chuông giờ cổ điển (Westminster, Whittington, St. Michael's) với các loại nhạc cụ MIDI tùy chọn (Chuông ống, Glockenspiel, Vibraphone, v.v.), có thể tùy chỉnh tần suất báo giờ và cảnh báo thời tiết.

Đèn LED RGB WS2812 mang lại hiệu ứng ánh sáng cực bắt mắt, kết hợp với núm xoay encoder để cài đặt giờ, chọn nhạc chuông, điều chỉnh ngưỡng cảnh báo và chuyển đổi các chế độ hiển thị dữ liệu lịch sử hoặc dự báo - tất cả đều được xây dựng trên kiến trúc PlatformIO C++ chạy mượt mà trên bộ nhớ của Nano Every.

Danh sách linh kiện điện tử

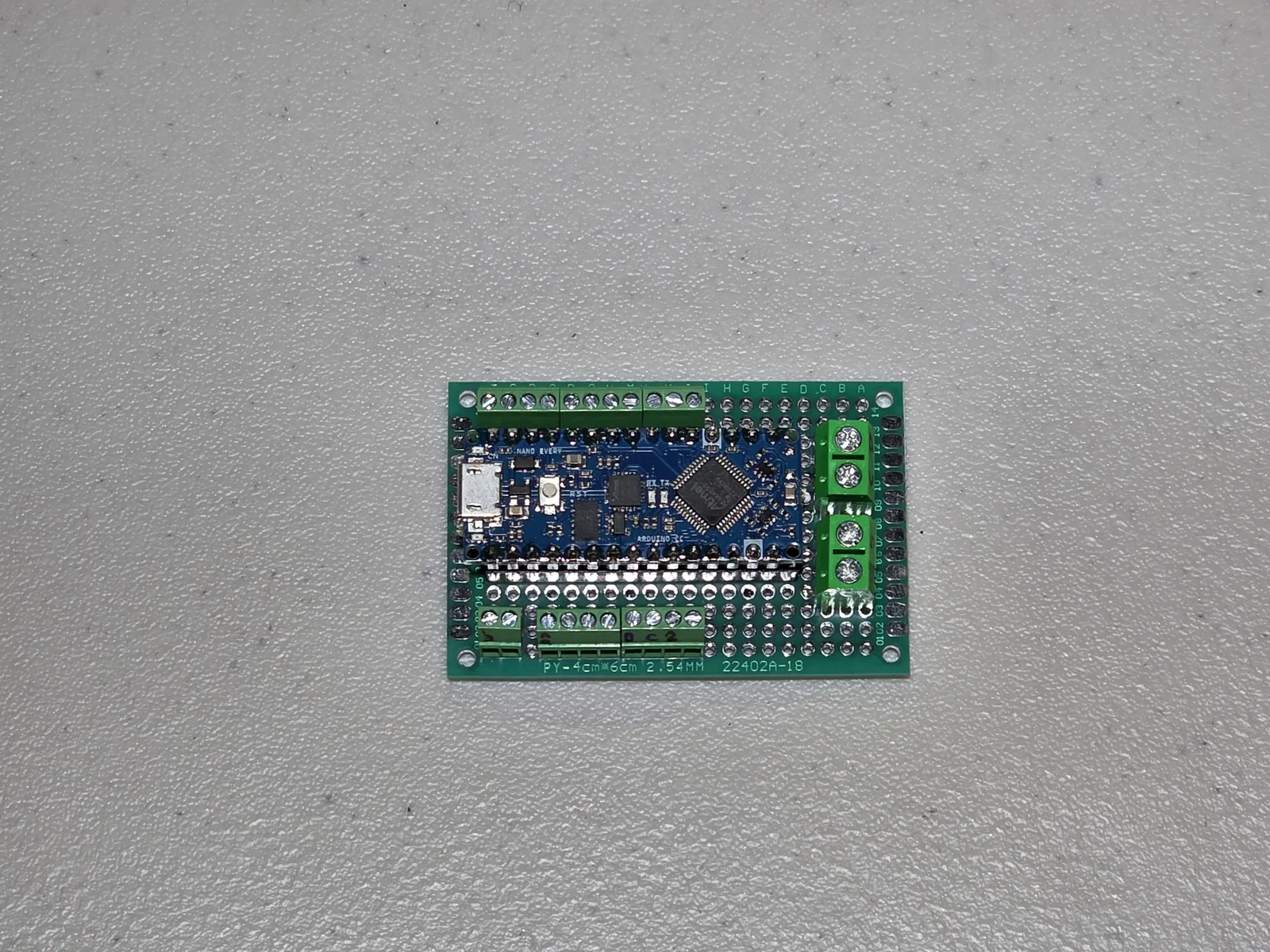

• Arduino Nano Every

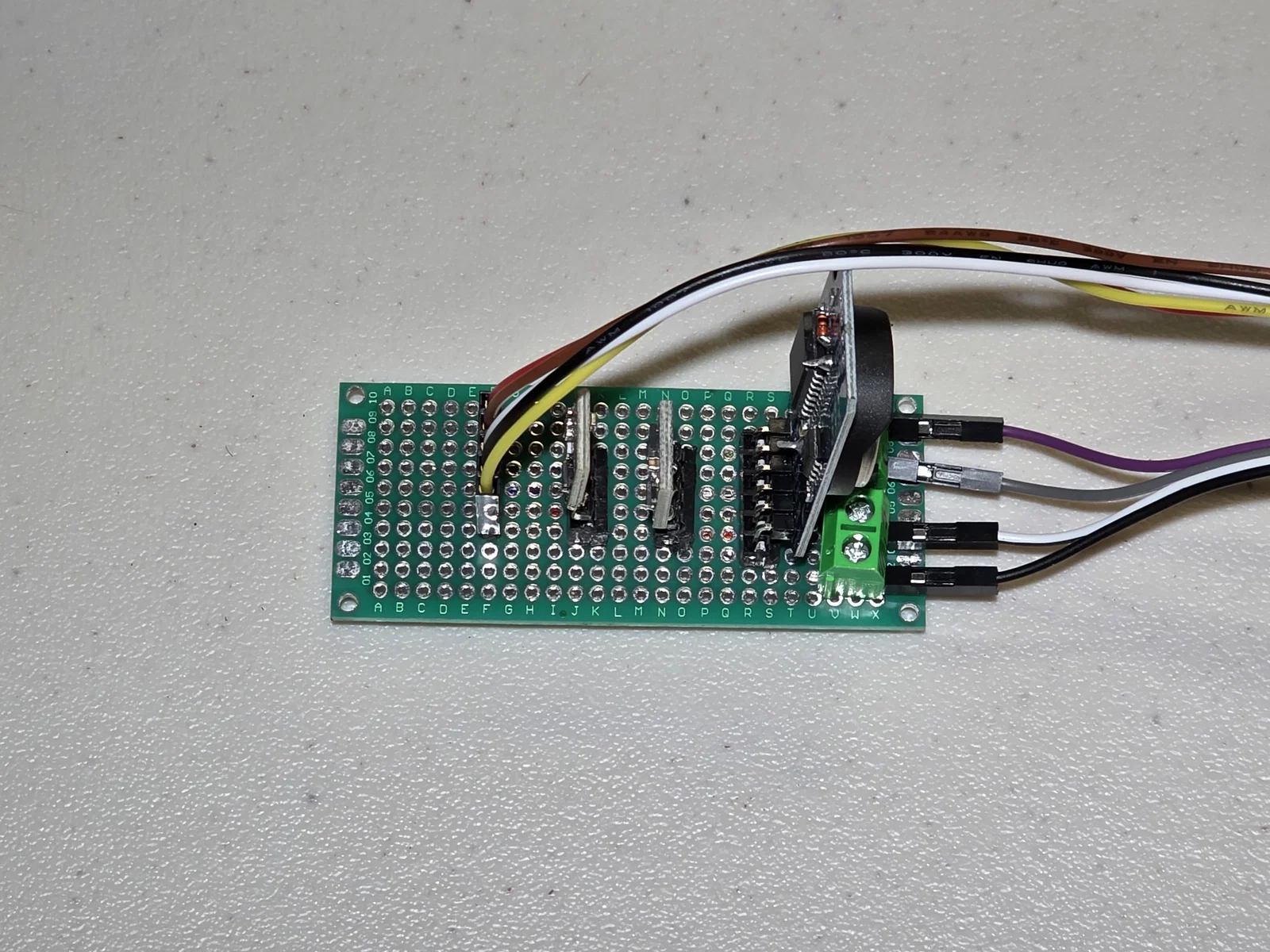

• Module thời gian thực DS3231 I2C RTC
• Module nhiệt độ / độ ẩm AHT21 I2C
• Module áp suất khí quyển BMP280 I2C
• Cảm biến ánh sáng BH1750 I2C

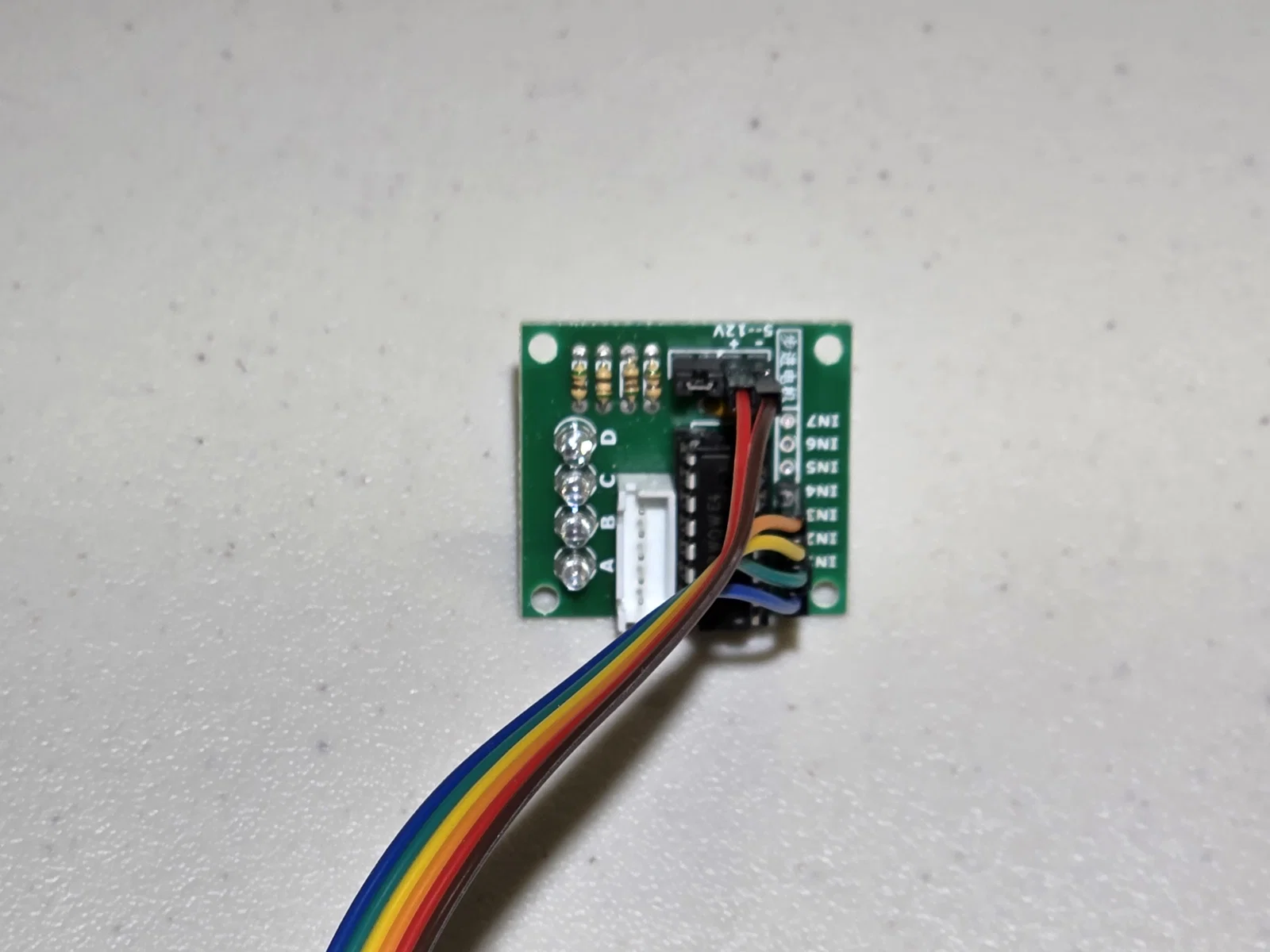

• Động cơ bước 28BYJ 48 5V 4-Phase và bảng điều khiển
• Vòng LED NeoPixel 24
• Vòng LED NeoPixel 12

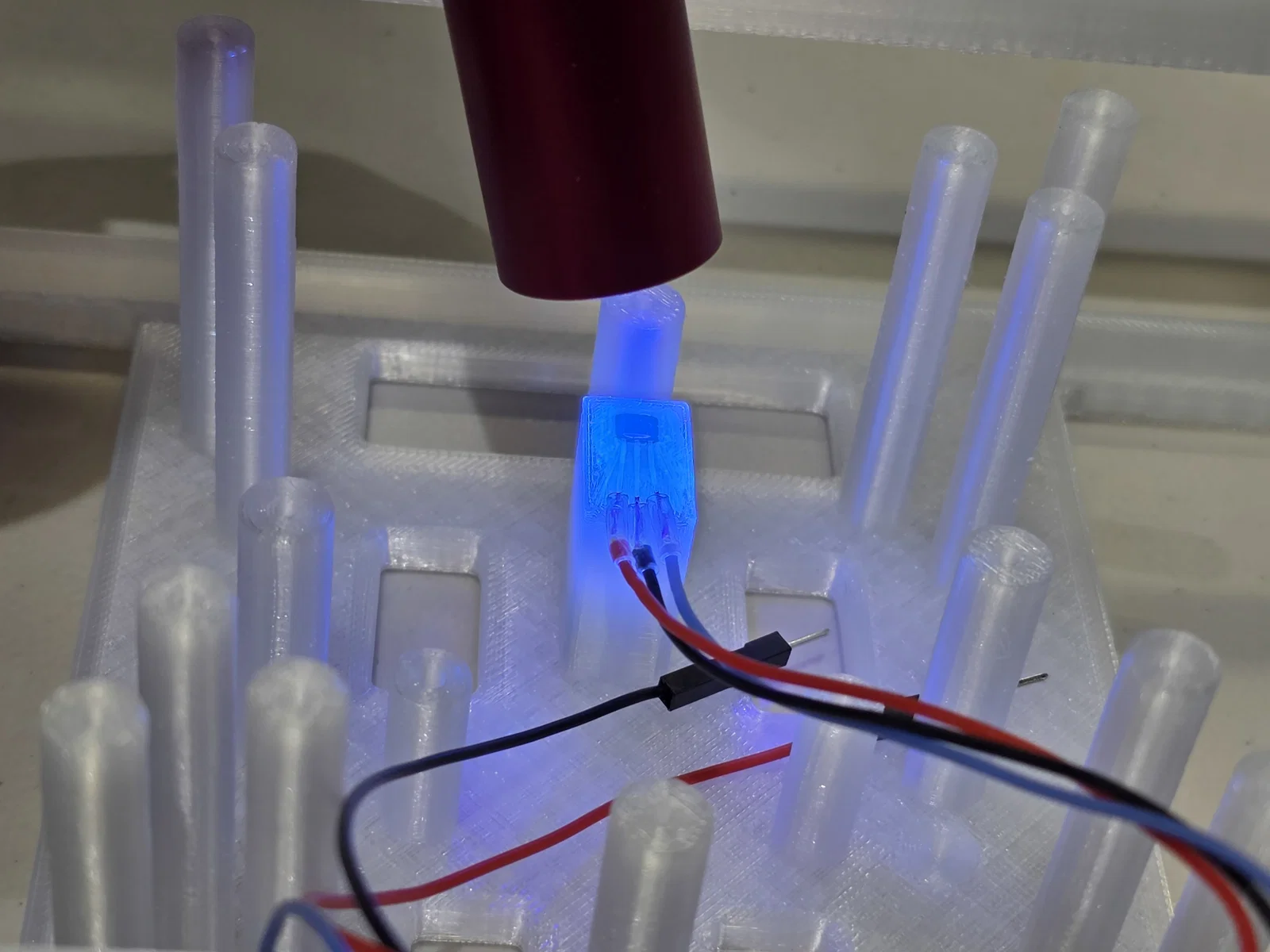

• Cảm biến Hall A3144 và nam châm nhỏ

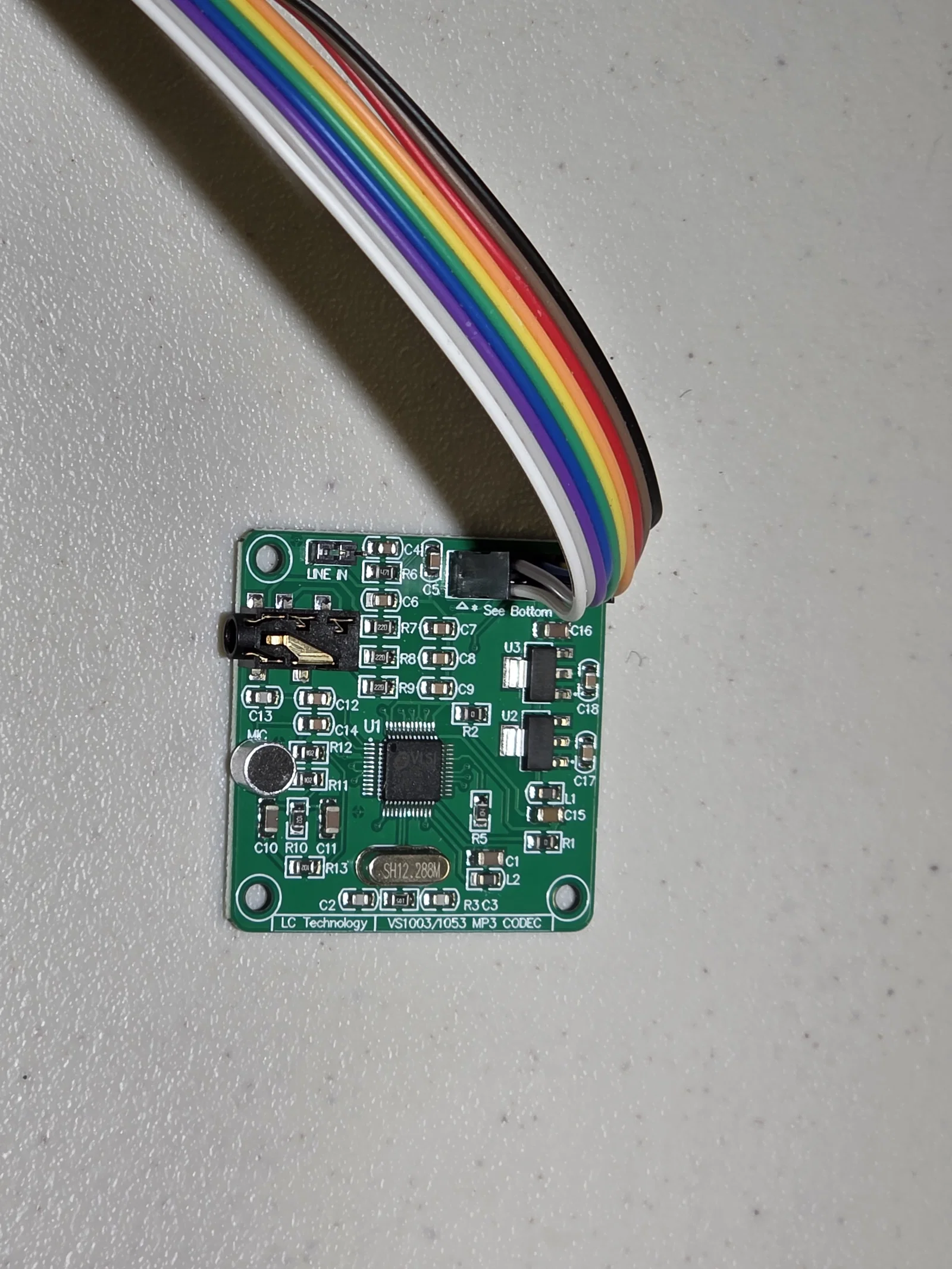

• Module MIDI SPI VS1053

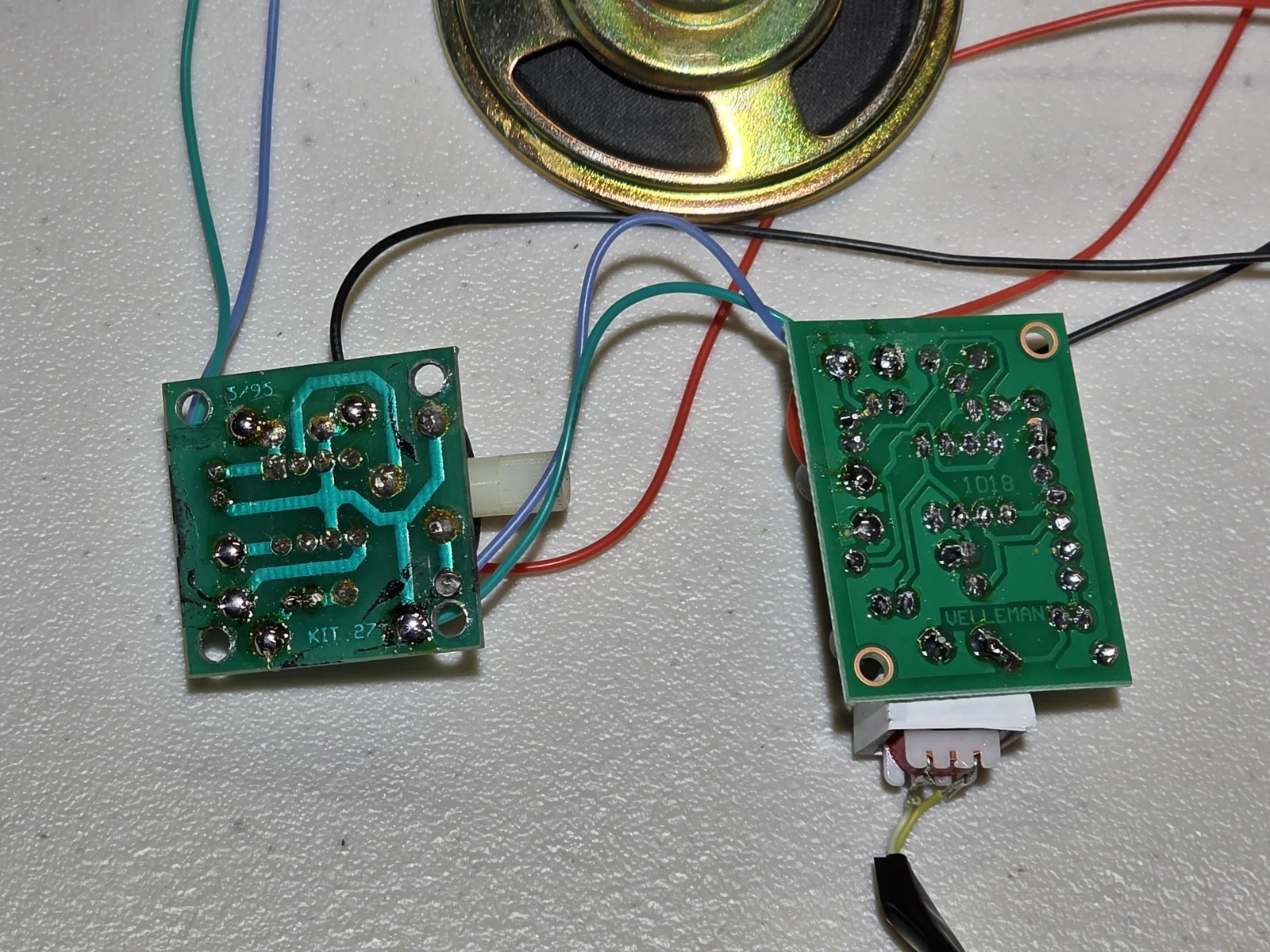

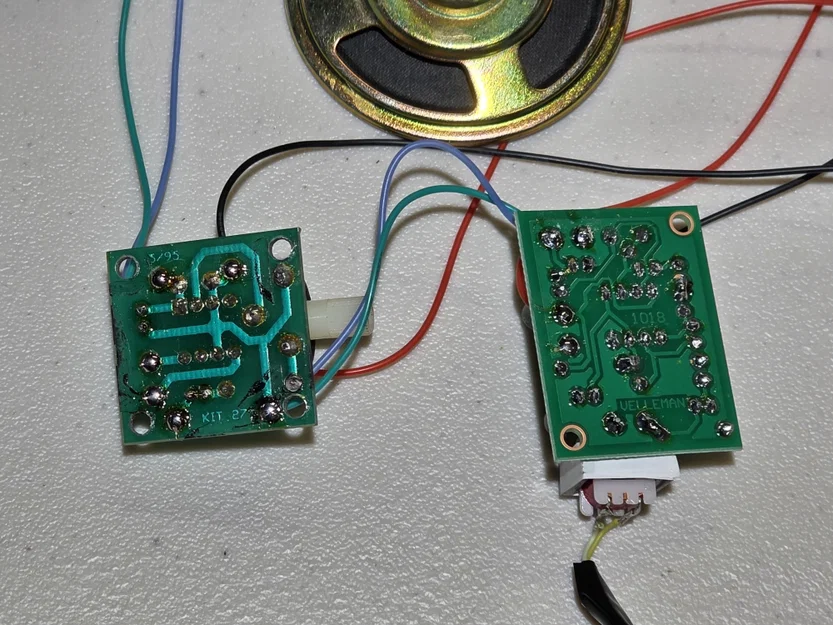

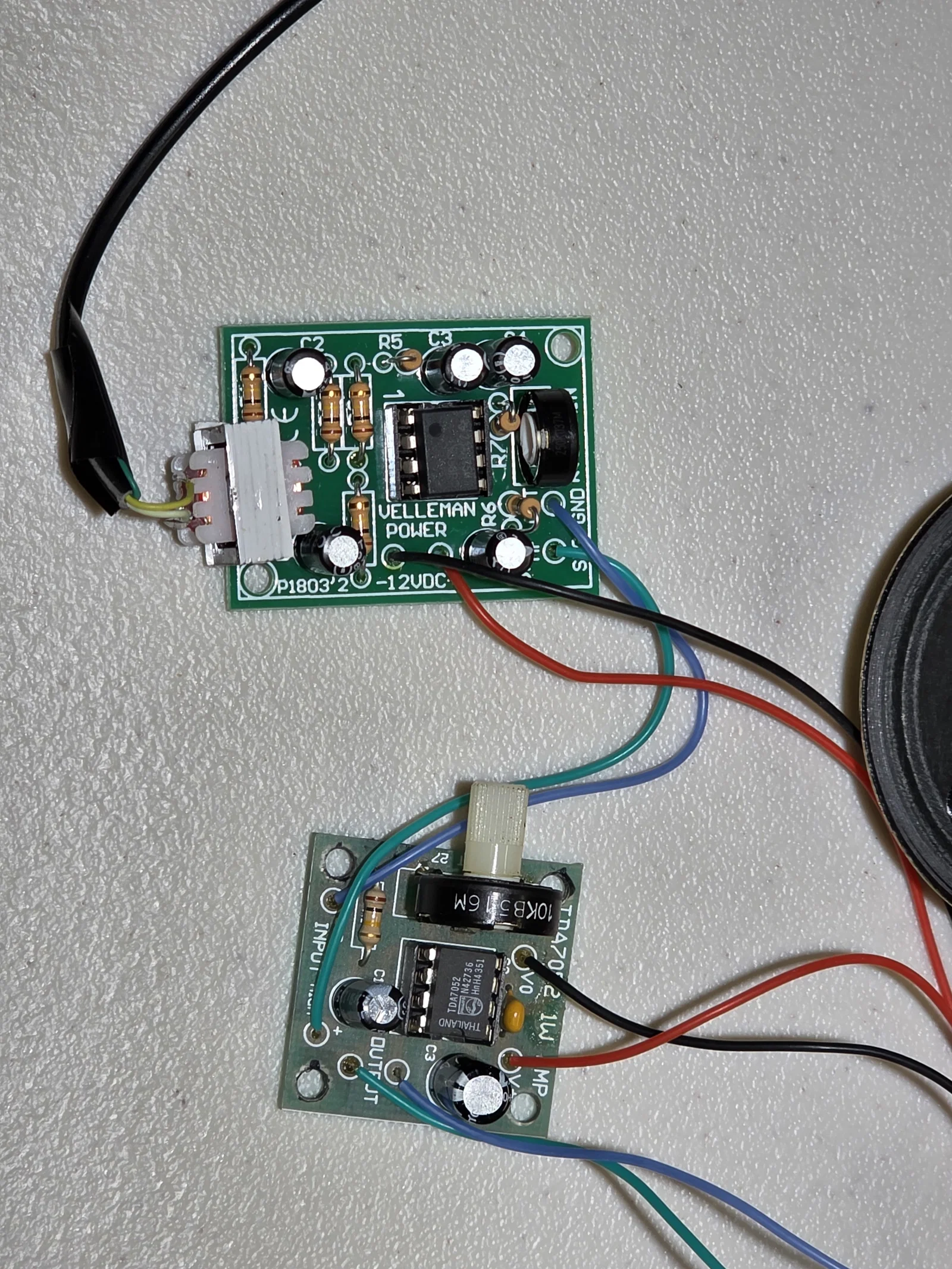

• Bộ tiền khuếch đại Velleman K1803-VP
• Bộ khuếch đại âm thanh 1 Watt
• Loa TV Visio 11 Watt tận dụng lại
• Màn hình 14-đoạn 4 chữ số HT16K33 (Xanh lá, Cam, Đỏ)
• Núm xoay encoder KY040
• Biến áp âm thanh 1:1 600 Ohm

Phần mềm

• https://github.com/jhogsett/ChronoSphere

In ấn

• Các chi tiết bên trong in bằng nhựa PLA và PETG ở độ phân giải 0.20mm (tiêu chuẩn)

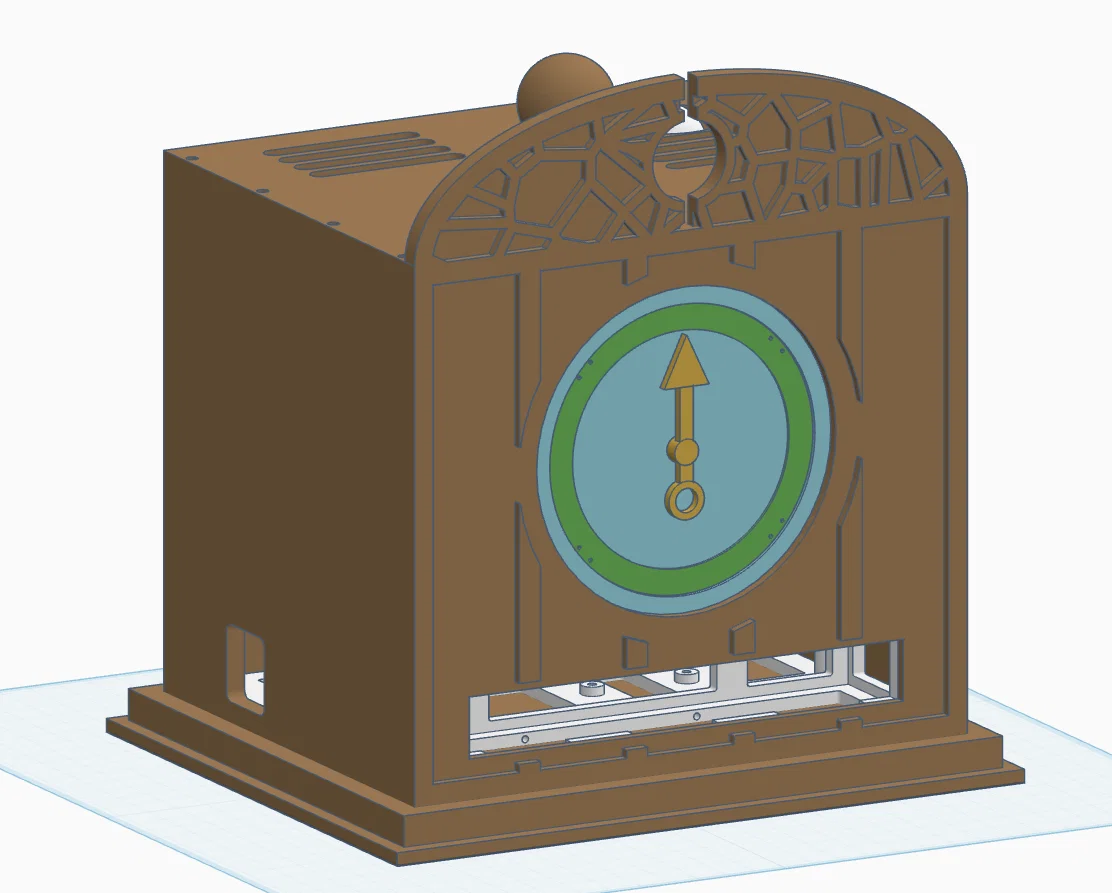

• Phần vỏ ngoài in bằng nhựa PLA gỗ Walnut ở độ phân giải 0.24mm (draft)
• In trên máy in QIDI Plus4
