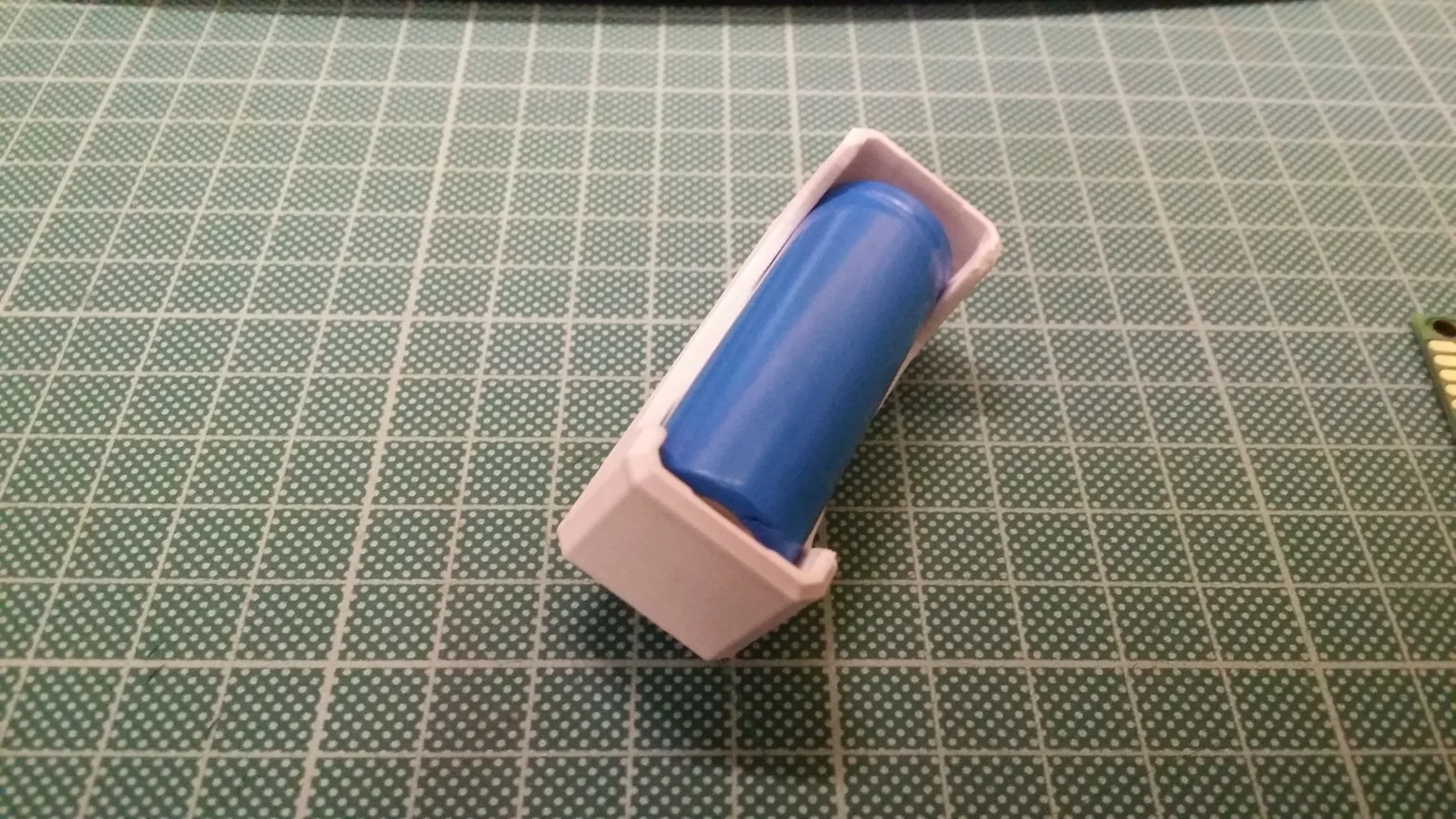

Đế giữ pin 18500 1S

In ấn

Mô hình này in không cần hỗ trợ (supports). Độ dung sai khá khít nhưng sẽ không thành vấn đề với máy in đã được căn chỉnh ổn. Vì có vài chi tiết nhỏ nên mình chỉ in với chiều cao lớp (layer height) 0.2mm. Mình khuyên bạn nên dùng 2 lớp tường (walls) để giúp các phần mỏng của đế giữ pin chắc chắn hơn.

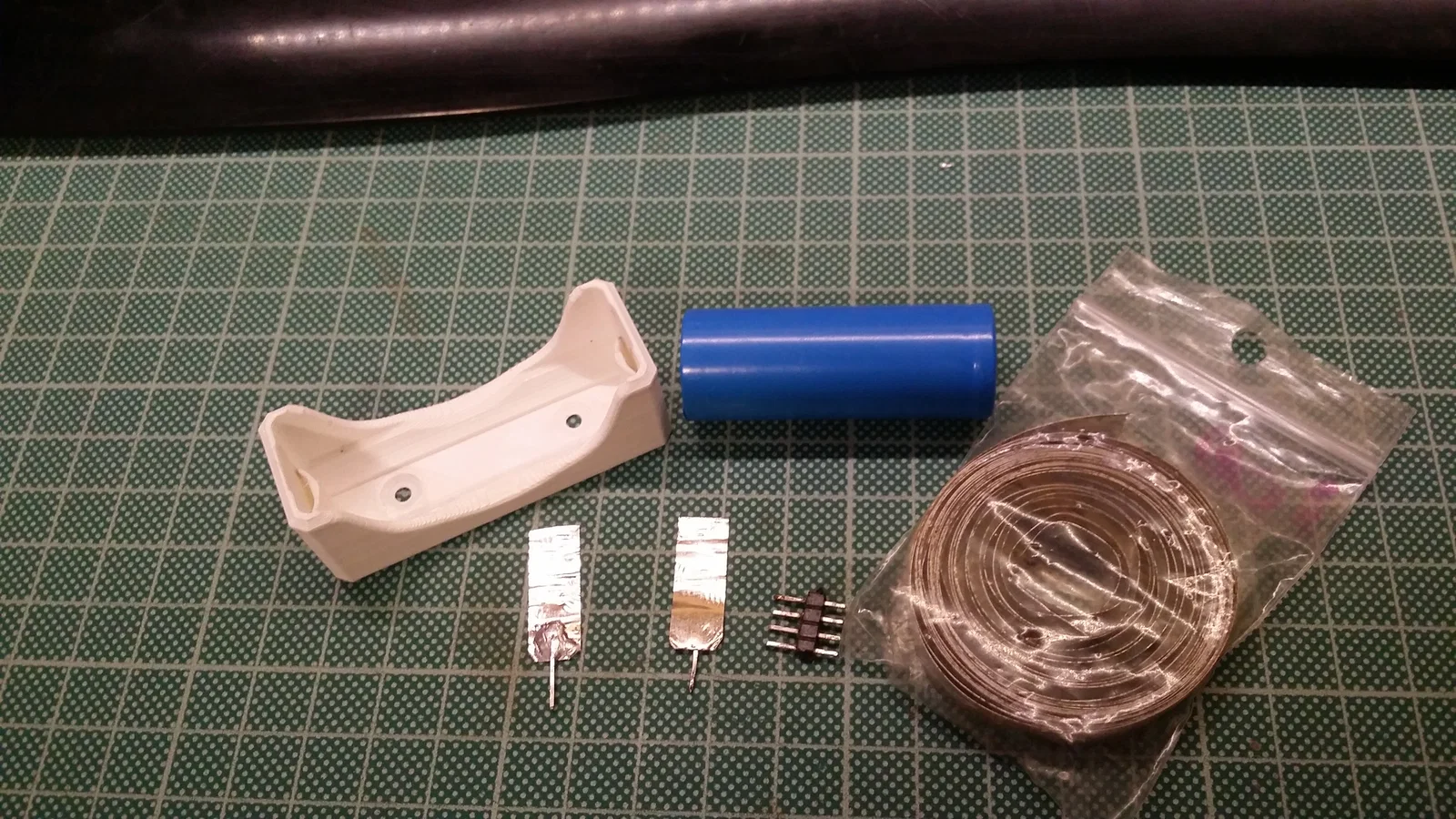

Danh sách vật liệu (BOM)

• 2x Thanh niken, bản rộng 8mm và chiều dài khoảng 2 - 2.3cm (mình dùng loại dày 0.15mm)
• 2x Chân header tiêu chuẩn
• Vỏ đế giữ pin

Dụng cụ

• Mỏ hàn (thiếc hàn và nhựa thông)
• Nhíp và/hoặc kìm kẹp nhỏ

Cách lắp ráp

Hàn mỗi chân header vào khoảng giữa của thanh niken. Hãy dùng nhựa thông và đủ lượng thiếc để phủ kín chân hàn, nhưng đừng dùng quá nhiều vì nó có thể khiến thanh niken không nhét vừa vào khe của đế giữ. Nếu bạn thấy khó hàn, hãy đặt một vật hơi nặng đè lên thanh niken rồi dùng nhíp giữ chân header ngay ngắn trong lúc hàn.

Sau khi hàn xong, hãy nhét các điểm tiếp xúc vào khe với khối thiếc hàn quay vào phía trong rồi đẩy chúng vào (xem video). Độ khít khá cao nên có thể bạn cần lay nhẹ khéo léo một chút. Khi chân header ló ra phía dưới, bạn có thể kéo nốt phần tiếp xúc còn lại qua khe. Gập phần niken còn dư lại là hoàn tất đế giữ pin.

Kích thước

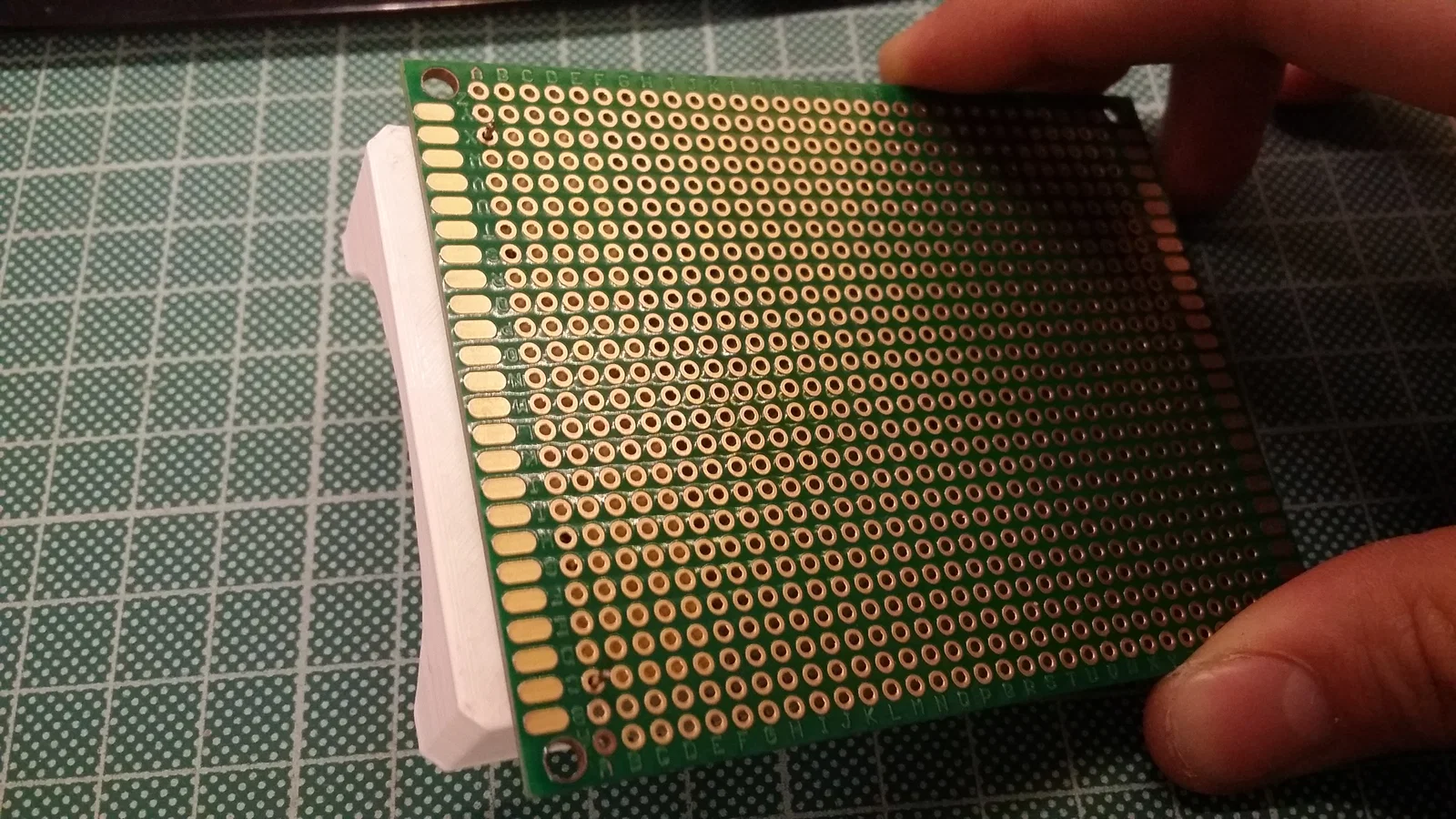

Khoảng cách các chân được thiết kế để gắn được lên PCB (54mm). Các lỗ ở đáy cách nhau 30mm. Kích thước tổng thể của đế giữ pin là 22 x 58 x 20.5 mm.
