Fantic Caballero Dash - Mặt đồng hồ độ cho Caballero 500

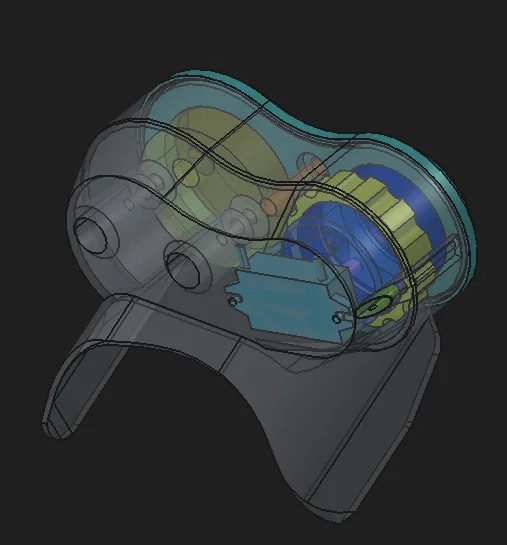

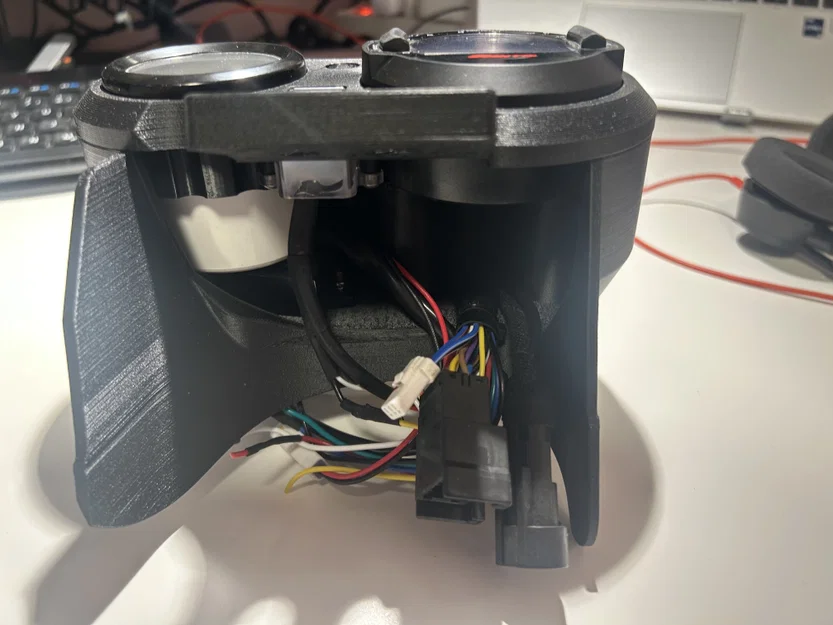

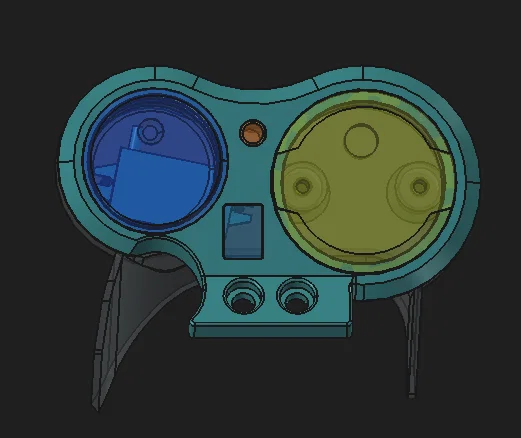

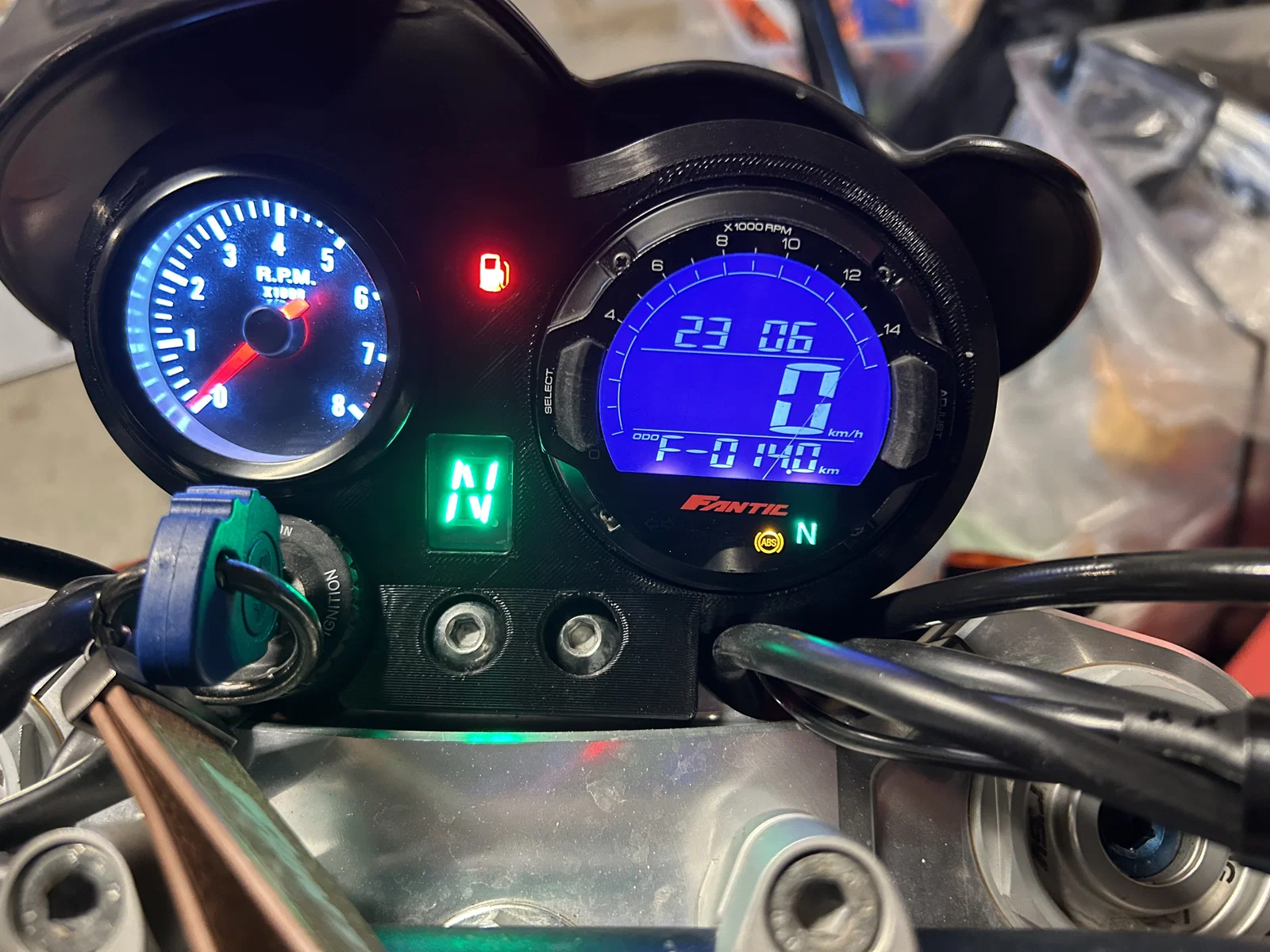

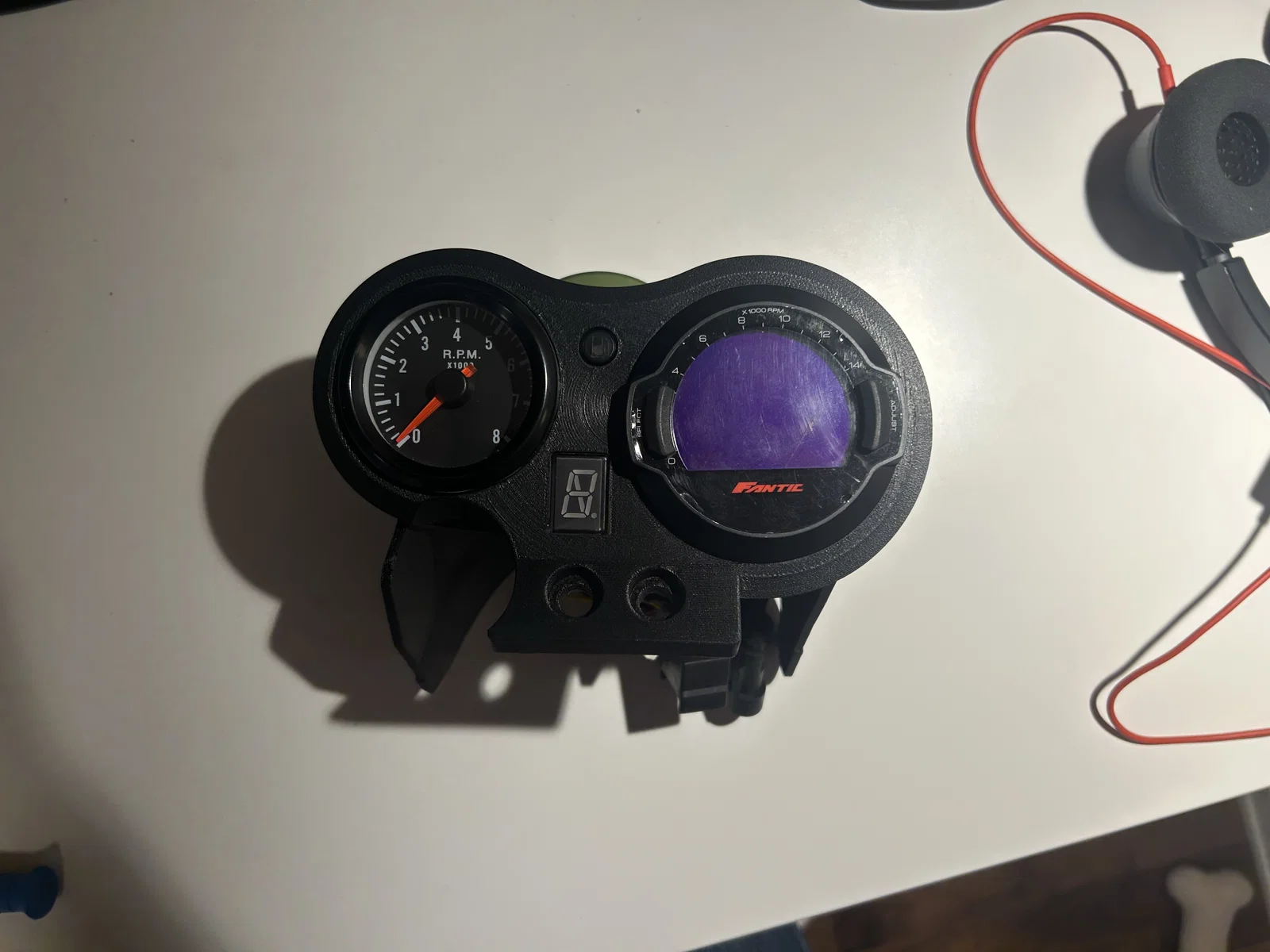

Đây là mặt đồng hồ (dash) dành cho Fantic Caballero (500), tích hợp màn hình zin, đồng hồ đo tua máy (RPM), hiển thị số và đèn LED báo xăng.

Tôi mới chỉ test trên dòng Caballero 500 Rally, nhưng khả năng cao là sẽ lắp vừa cho các dòng xe khác.

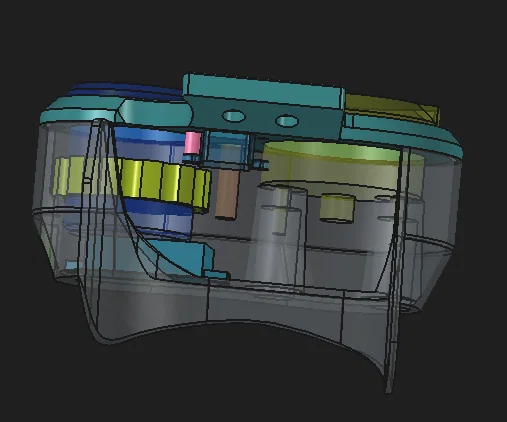

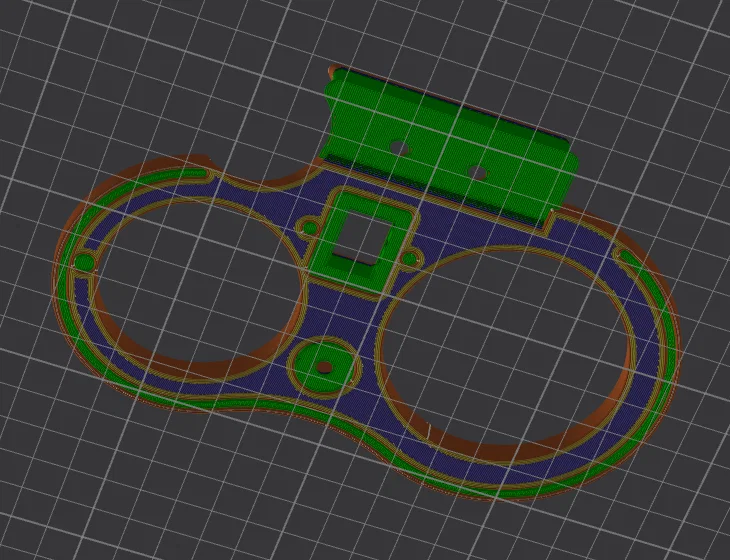

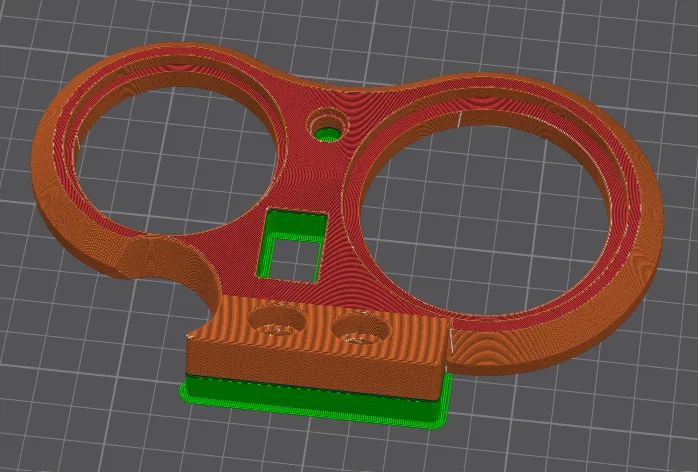

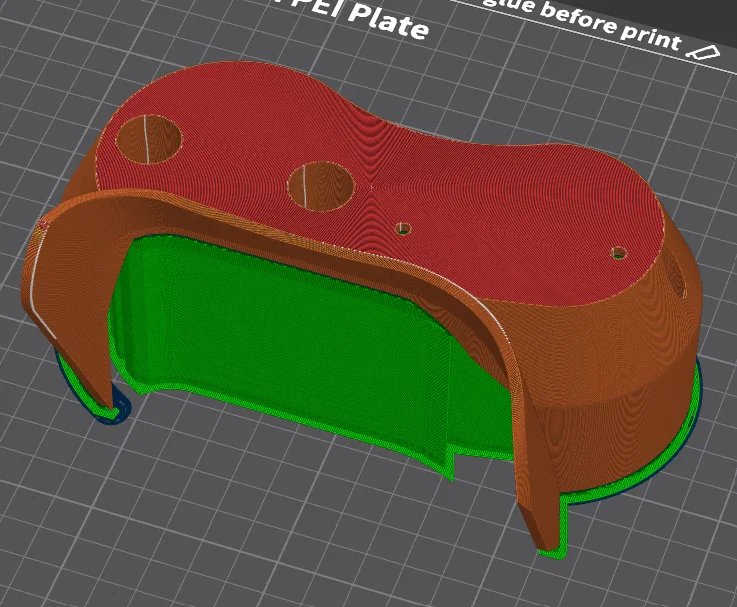

Khi in, bạn hãy chọn thiết lập và vật liệu phù hợp. Khuyên dùng: PETG, ABS, ASA... Cài đặt tối thiểu 50% infill, 4 tường (wall), 5 lớp trên/dưới để đảm bảo độ bền. In kèm support nếu cần thiết, hãy xem kỹ hình ảnh hướng dẫn.

Các linh kiện cần in:

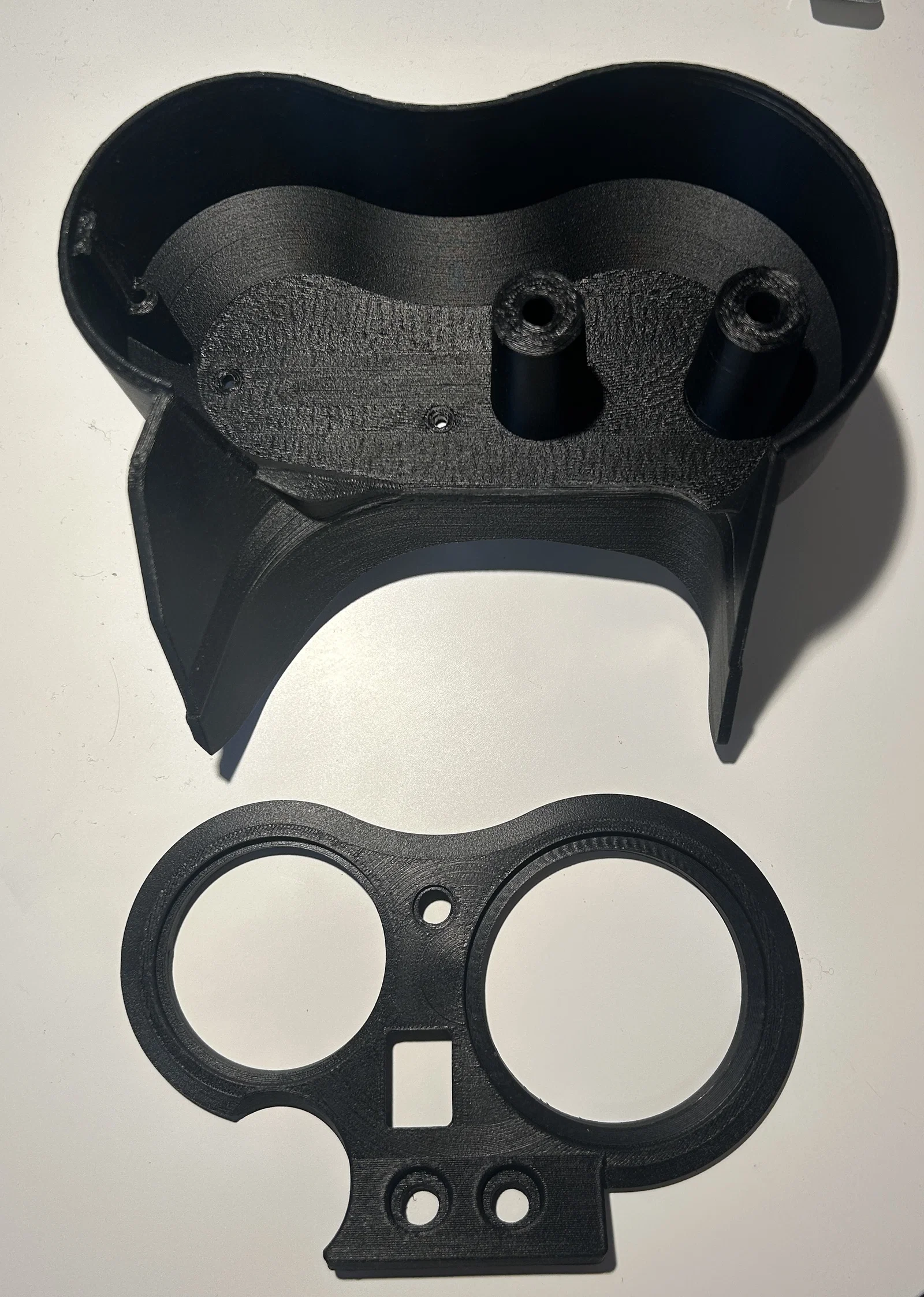

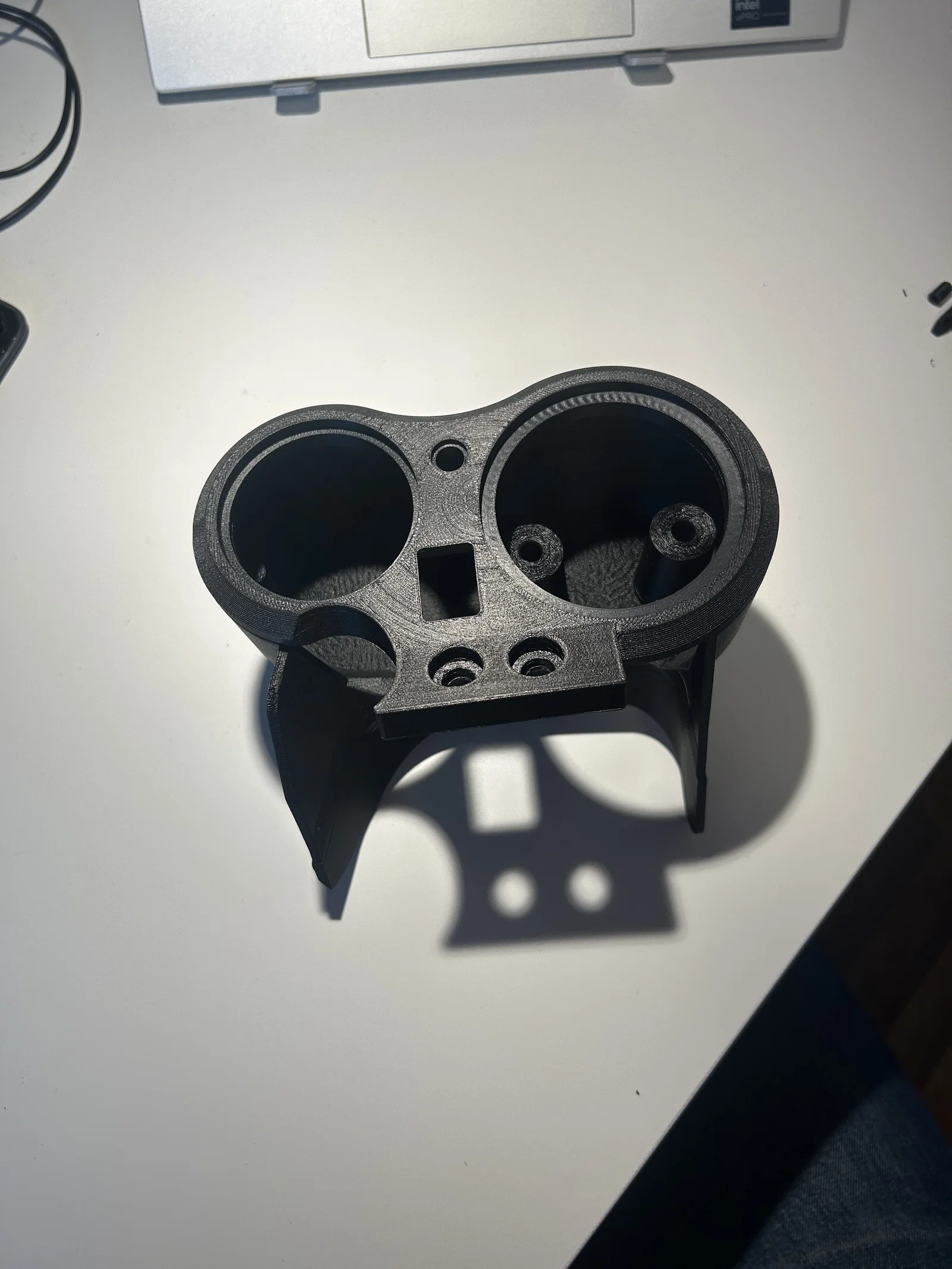

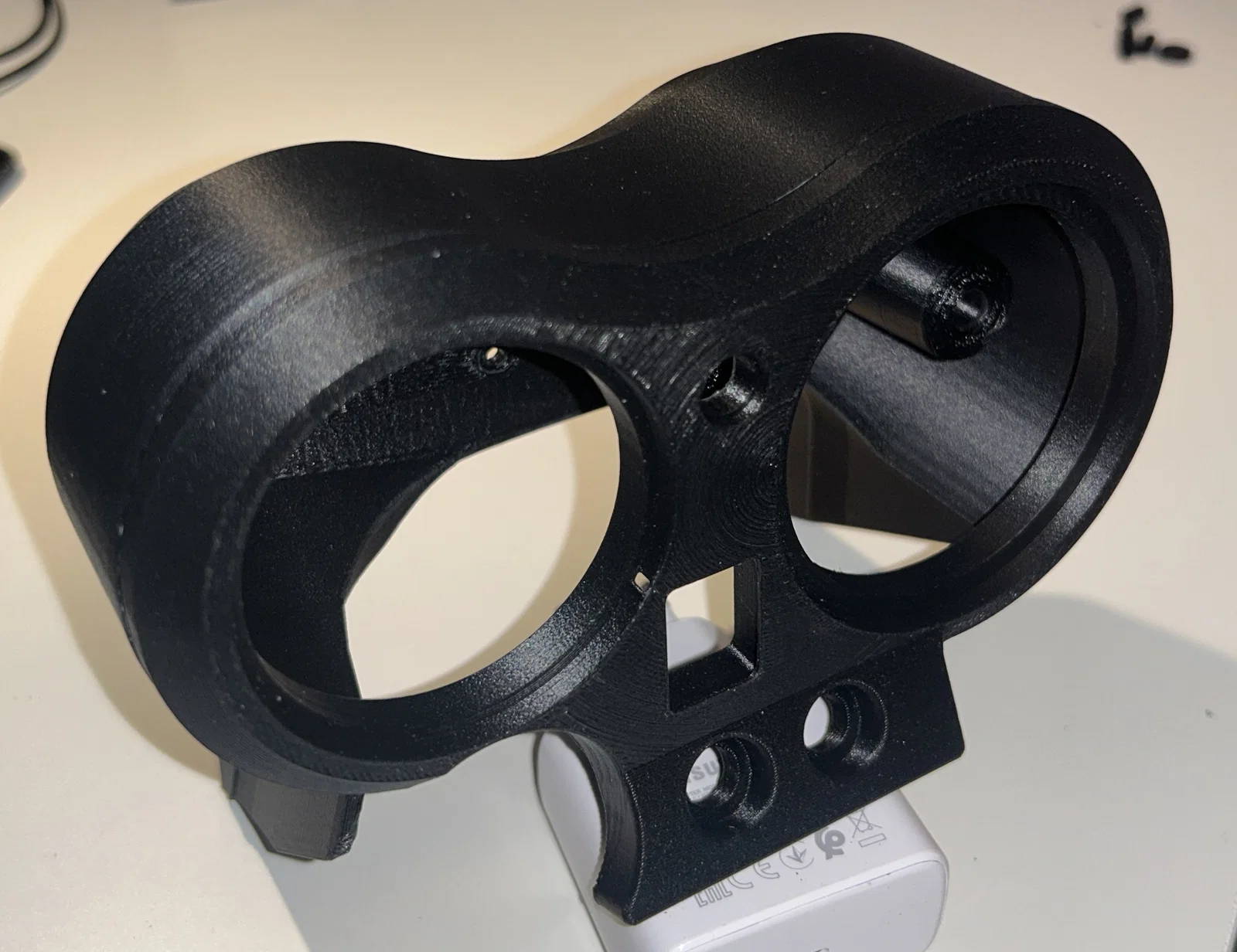

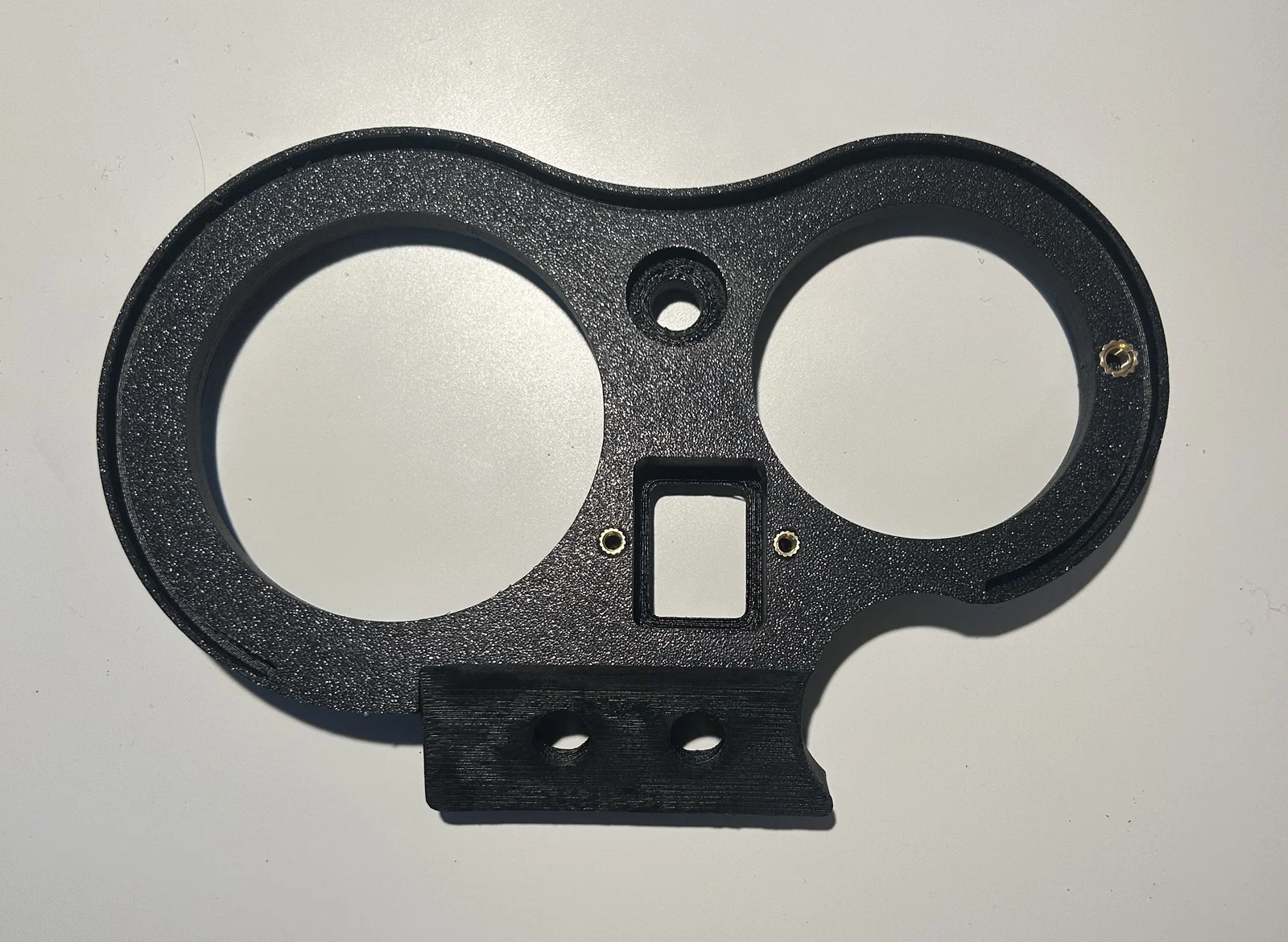

• Mặt trên (1)
• Nắp dưới (2)

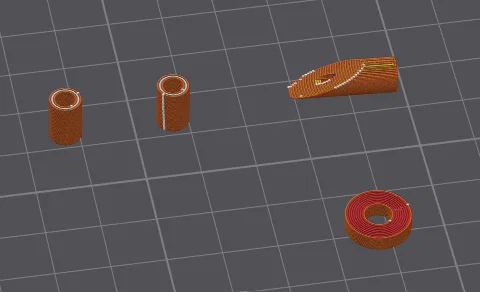

• Miếng đệm ốc cho hiển thị số (2)

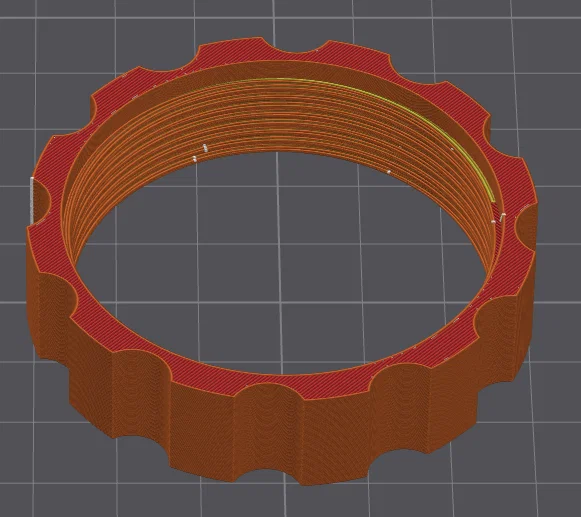

• Vòng đo tua máy (1 - tùy chọn)
• Nắp che lỗ (1 - tùy chọn)
• Miếng đệm biển số (1 - tùy chọn)

Danh sách vật tư (BOM):

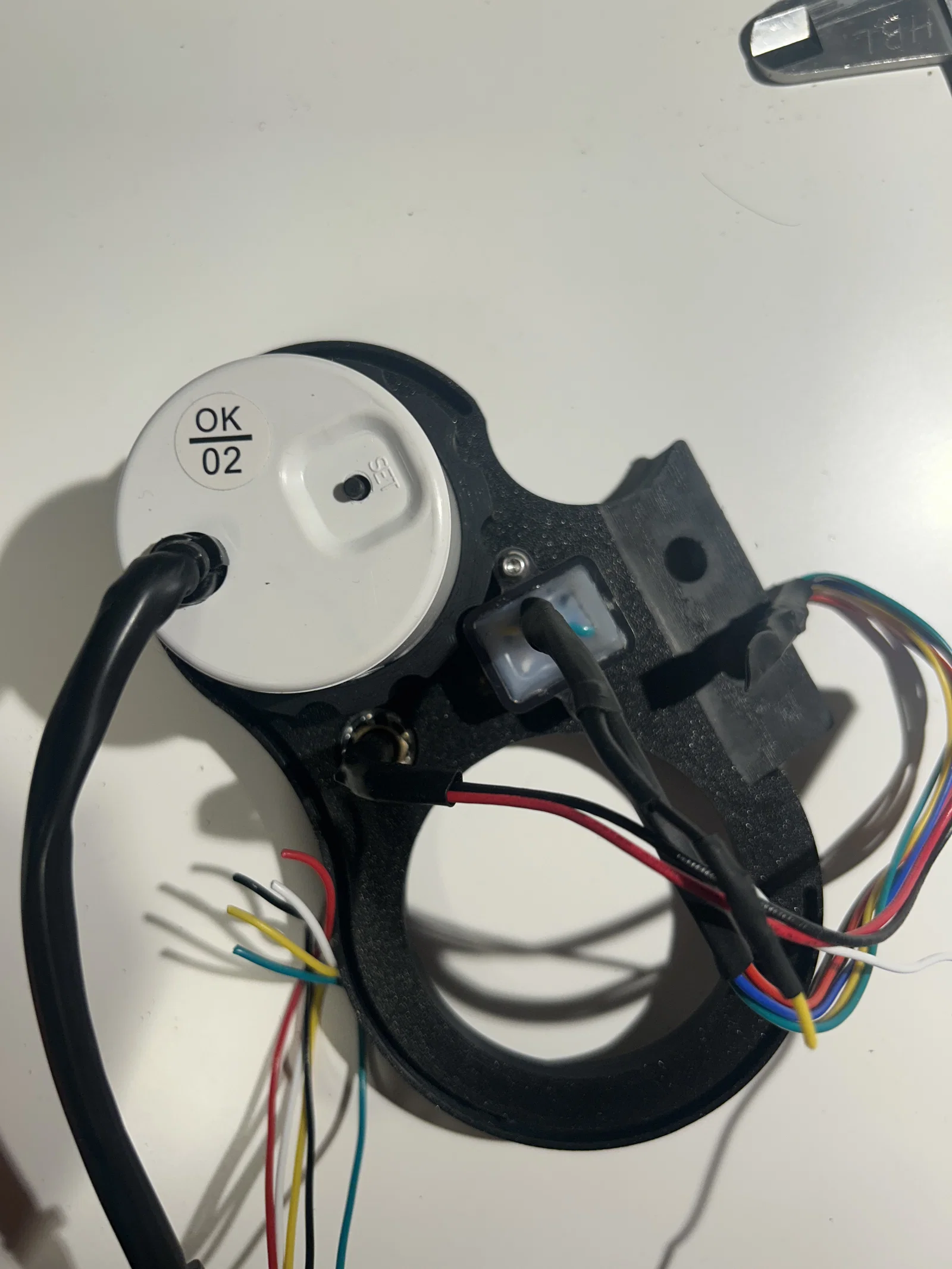

• 1x Đồng hồ tua máy - ví dụ: 2" 52mm Car Meter Tachometer RPM Gauge 0-8000RPM Analog Black Case With White LED For 1-8 Cylinders Gasoline - AliExpress 34
• 1x Đèn báo xăng 8mm - ví dụ: FILN 8/10/12/14/16mm Symbol Metal LED Indicator light 2-Pin 12V 24V Black shell Indicator Lamp Car Dashboard pilot Lights
• 1x Màn hình hiển thị số - ví dụ: Universal Motorcycle 6 indicator Speed display Digital Gear off-road motocross light moto Neutral Gear cable speedometer
• 1x Bu-lông M4x40mm (tổng chiều dài tính cả đầu vít: 44 mm, đường kính đầu 7 mm)
• 2x Bu-lông M3x18mm (cho màn hình hiển thị số)
• 1x Ốc tán nhiệt M4 (OD 6 mm, L 5 mm)
• 2x Ốc tán nhiệt M3 (OD 4 mm, L 5 mm)

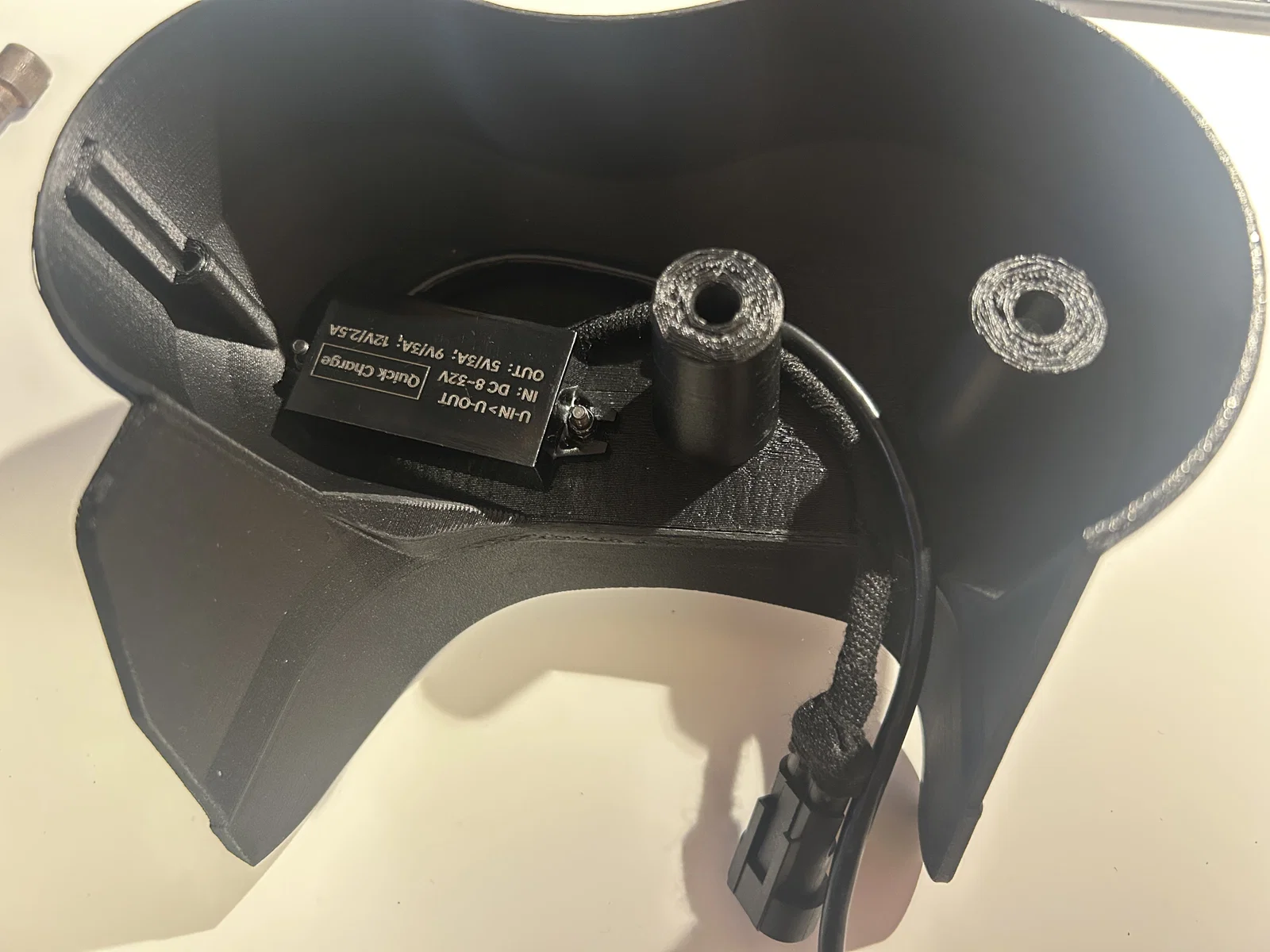

• 1x Cổng sạc USB-C (tùy chọn) - ví dụ: X9FB 8V-32V to 5V/9V/12V PD 30W Power Supply Power Module USB C Output Power Adapter Converter for Car Automobiles - AliExpress 44
• 2x Bu-lông và đai ốc M3x12mm để cố định sạc USB (tùy chọn)

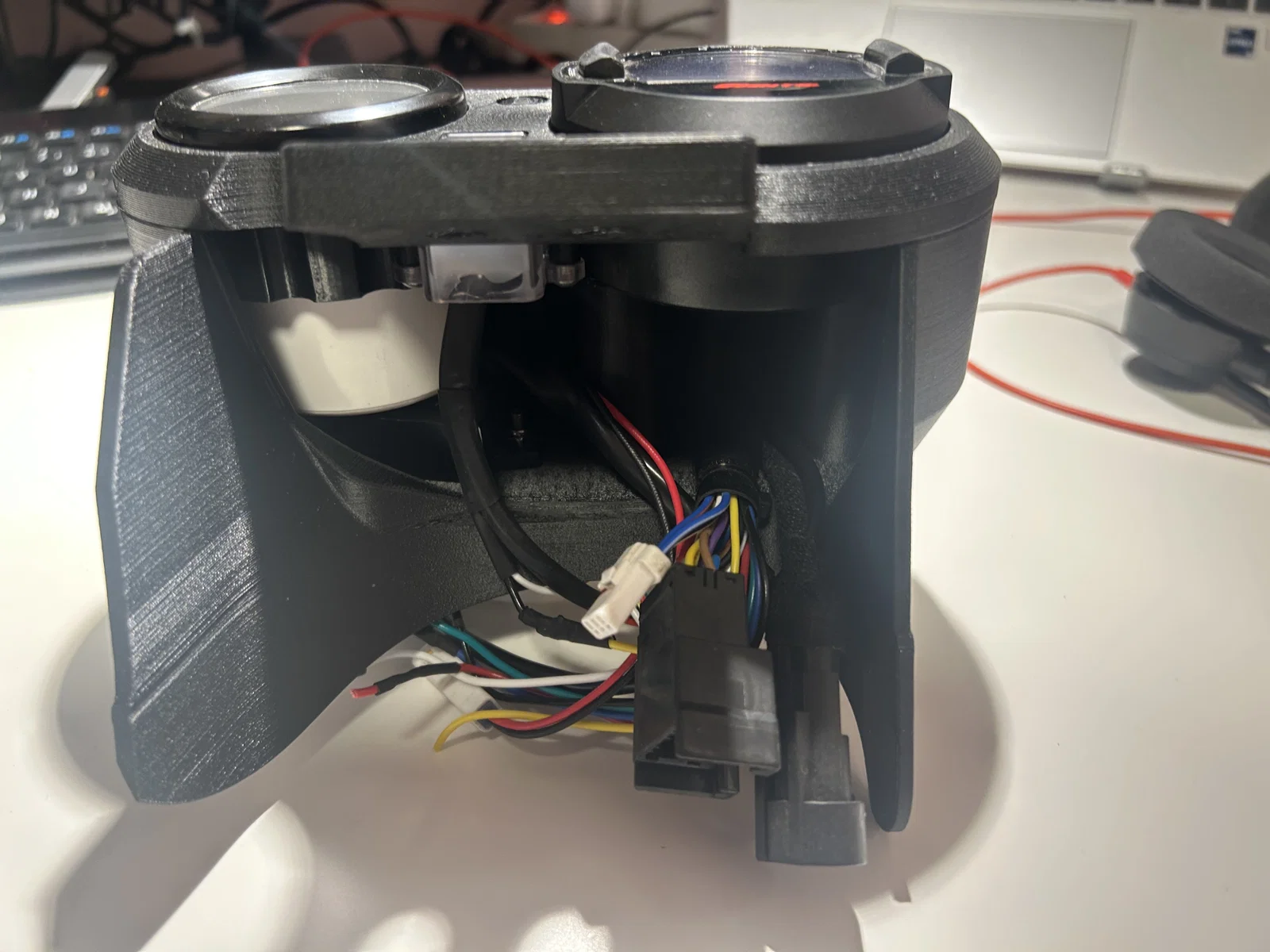

• Dây điện và giắc cắm cần thiết

Lưu ý:

• Vòng đo tua máy: cần thiết nếu cái đi kèm đồng hồ không vừa. Thiết kế này được làm riêng để ôm khít, cần căn chỉnh kỹ để lắp được màn hình hiển thị số.
• Miếng đệm biển số: giúp tạo thêm khoảng hở cho biển số trên bản Rally.

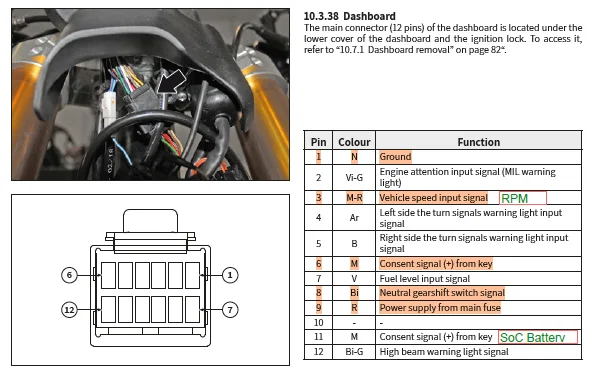

• Tất cả các kết nối (trừ hiển thị số 1-6) đều có sẵn tại bó dây của đồng hồ zin.
