Bộ kẹp pin điều chỉnh cho bộ khoan vi mô Harbor Freight

Đây là phiên bản cải tiến của mô hình trước đây của tôi với một đế tốt hơn và kích thước khoảng trống collet thích ứng. Khoảng trống được thu hẹp cho các kích thước mũi khoan nhỏ hơn khoảng trống.

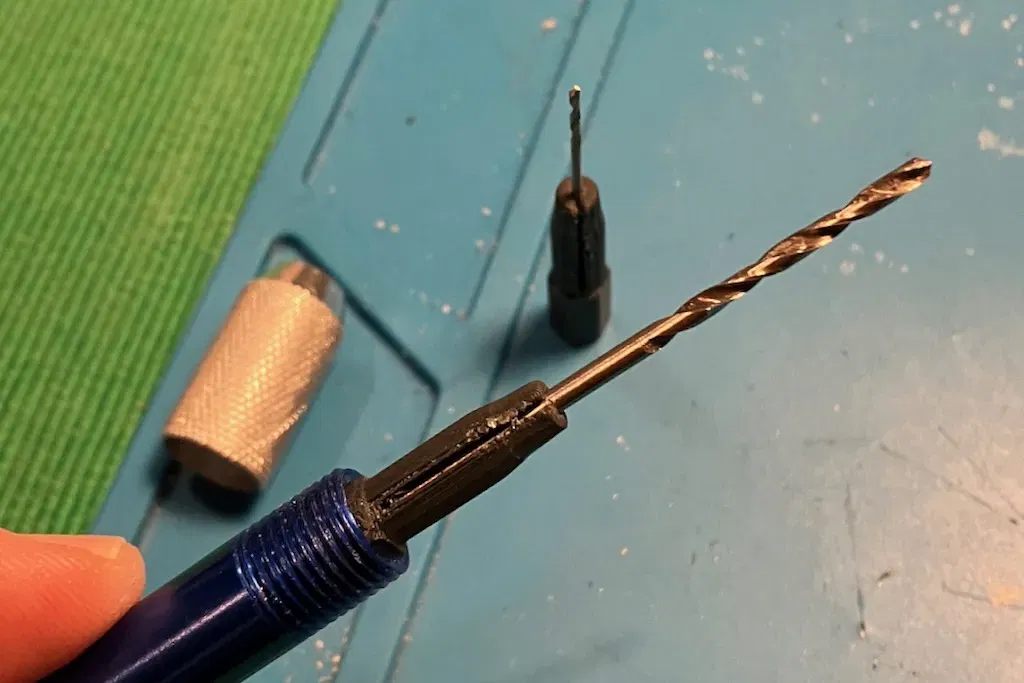

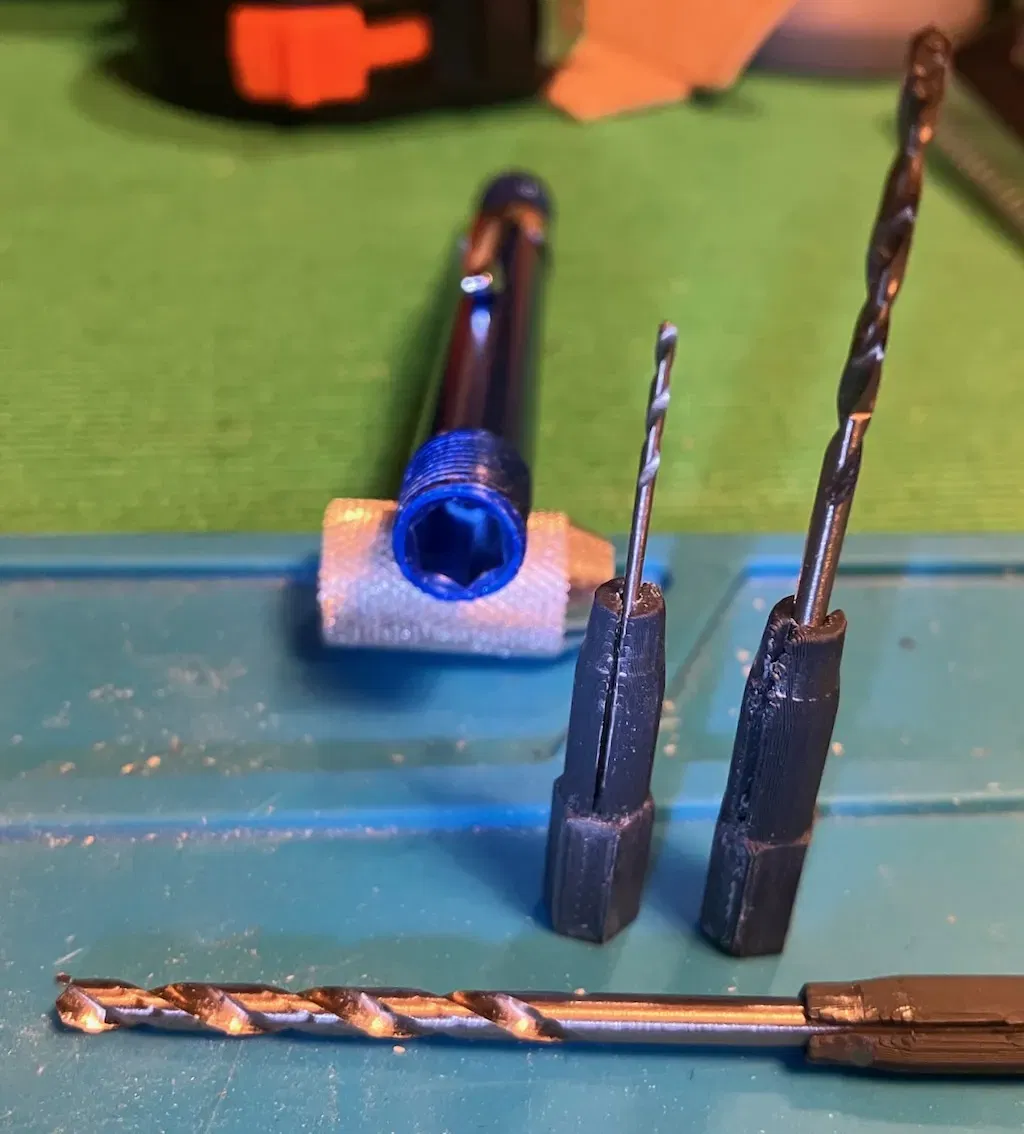

Kẹp mũi khoan của tôi có kích thước ~6.0mm lục giác giúp ngăn chặn collet quay. Collet kim loại nguyên bản thực sự không sử dụng điều này, vì vậy mô hình nguyên bản của tôi cũng không. Nhưng đối với các mũi khoan lớn hơn 2.0mm, nó giúp rất nhiều trong việc giữ mũi khoan được kẹp chặt.

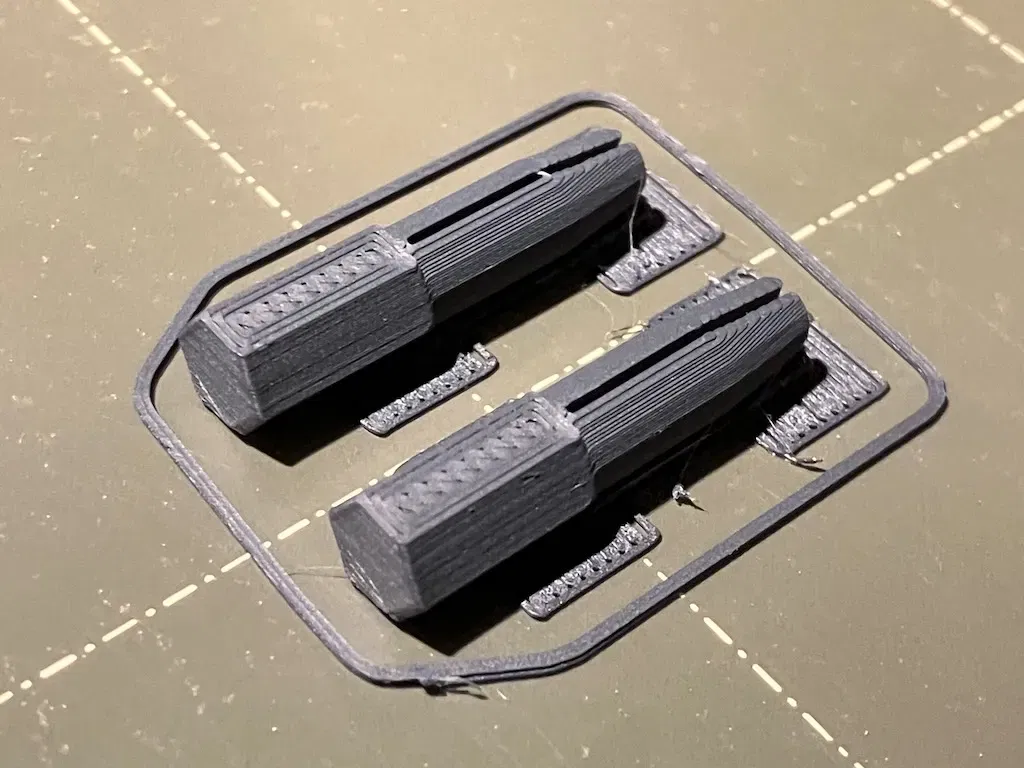

Bạn có thể in những cái này theo chiều đứng, nhưng để có độ bền (và tốc độ in!) chúng hoạt động tốt hơn khi in nằm nghiêng. Đế lục giác được căn chỉnh với các khe nên hãy in chúng như được hiển thị trong bức ảnh với các giá đỡ.

Tôi đã in những cái này trên một Prusa MINI+ với Hatchbox Dark Gray Matte PLA sử dụng cài đặt 0.10mm DETAIL với “giá đỡ trên mặt phẳng xây dựng chỉ”.

Để tùy chỉnh, chỉ cần chỉnh sửa danh sách kích thước mũi khoan trong tệp “collet_set.scad”. Mặc định là tất cả các kích thước được bao gồm trong bộ mũi khoan vi mô này từ Harbor Freight. Không có gì cụ thể về bộ này - bất kỳ mũi khoan nào cũng sẽ hoạt động nếu bạn thêm kích thước chính xác.

Khi nhập tệp 3MF, eSlicer sẽ phân tách mô hình một cách chính xác vì tôi đang sử dụng tính năng “lazy-union” mới (thử nghiệm) và xuất sang định dạng 3MF trong OpenSCAD. Nếu bạn đang sử dụng phiên bản cũ hơn của OpenSCAD và xuất phiên bản tùy chỉnh của riêng mình, bạn có thể cần sử dụng phần mềm cắt của mình để phân tách kết quả thành các mô hình riêng biệt để đặt trên mặt phẳng xây dựng.
