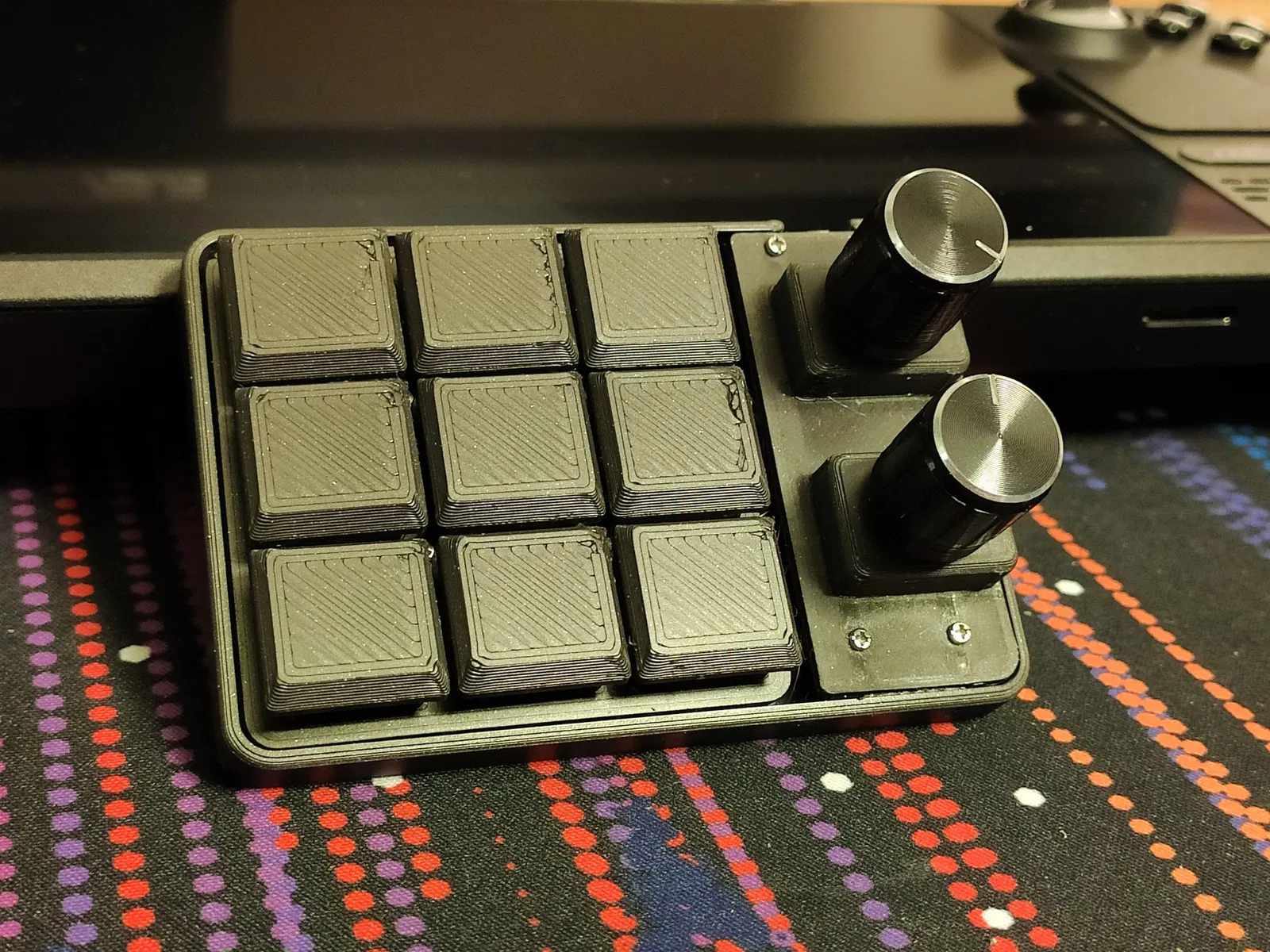

Bàn phím macro 3x3 với công tắc Kailh choc và encoder

Một bàn phím macro đơn giản sử dụng công tắc Kailh low profile choc, hai bộ mã hóa xoay (tùy chọn) và một pi pico. Một ví dụ về firmware KMK có thể được tìm thấy trên Github.

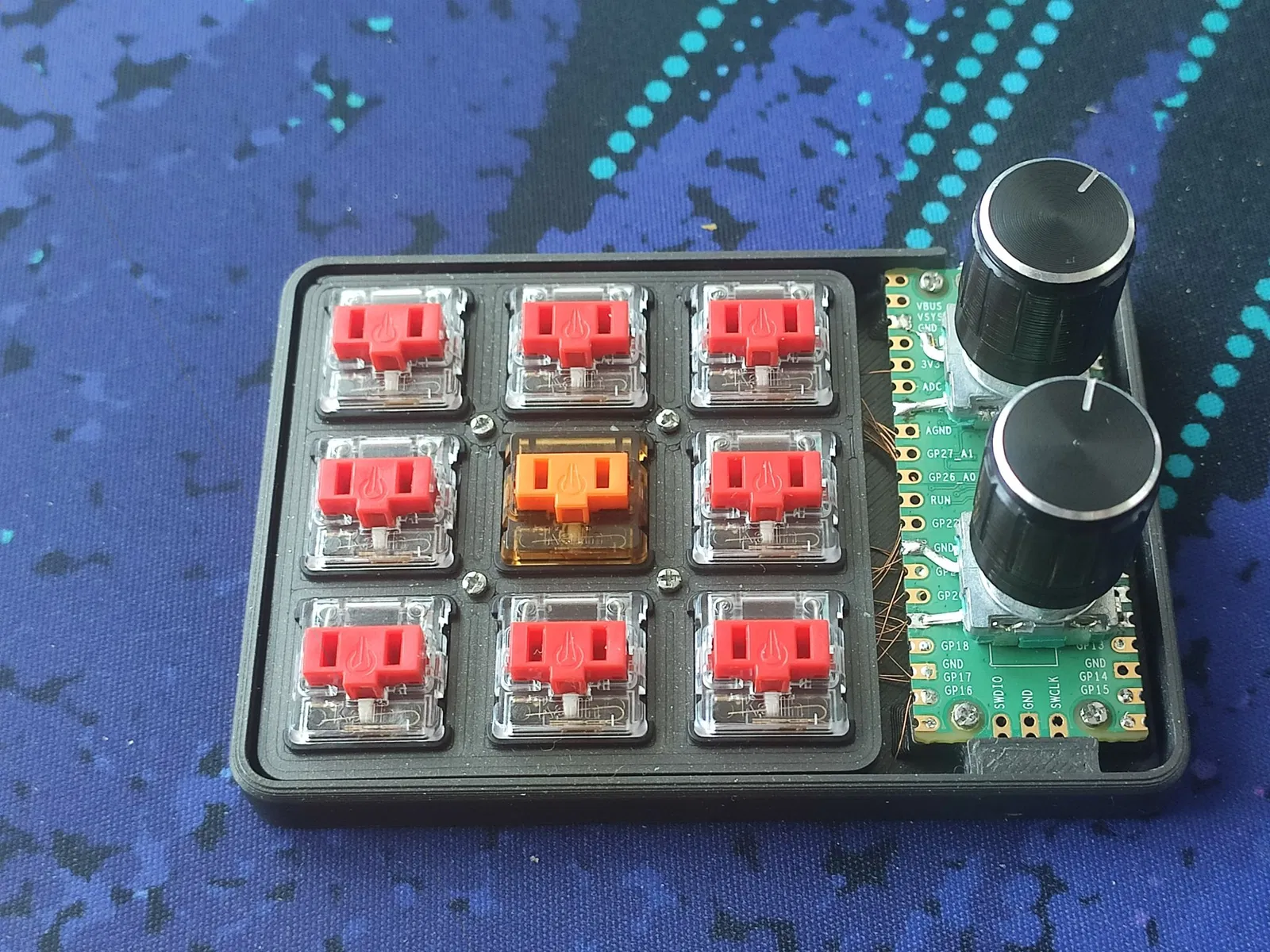

Các bộ mã hóa xoay là tùy chọn. Tôi đã lật pico để bạn có thể thêm bất kỳ loại phụ kiện nào lên trên nó, oled/mã hóa/đèn led/đồ chơi xoay/v.v. Đây là một bàn phím được kết nối bằng tay, vì vậy bạn sẽ phải hàn dây vào các công tắc và sau đó vào pico. Không có ma trận đa hợp/diode trên các công tắc. Mỗi công tắc được kết nối trực tiếp với đất và với một chân gpio. Hãy xem mã trên github để biết ví dụ về các gpio được sử dụng.

Mẹo in ấn:

Để vừa khít với các công tắc chock, hãy đảm bảo đặt “bù chân voi” trên prusa slicer thành 0.3mm. Chân voi trên switch_plate.stl sẽ giảm các chu vi lỗ nơi các công tắc đi vào, điều này sẽ dẫn đến việc bạn phải sử dụng dao mổ/công cụ làm mịn để xử lý mỗi cạnh chu vi của bản in để phù hợp với công tắc. Hãy hỏi tôi làm thế nào tôi biết… Vì vậy, hãy đảm bảo rằng bạn đã bật cài đặt này.

Nếu bạn đang thêm các bộ mã hóa, tôi đề nghị in nắp riêng và bật tính năng là phẳng để có bề mặt hoàn thiện tốt hơn như tôi đã có.

Tôi đã sử dụng keycaps của Bull3t.

Nếu có bất kỳ câu hỏi nào, đừng ngần ngại hỏi.

Chúc bạn in ấn vui vẻ :)
