AmbiBox - Hệ thống đèn nền TV DIY tiết kiệm và mượt mà

AmbiBox

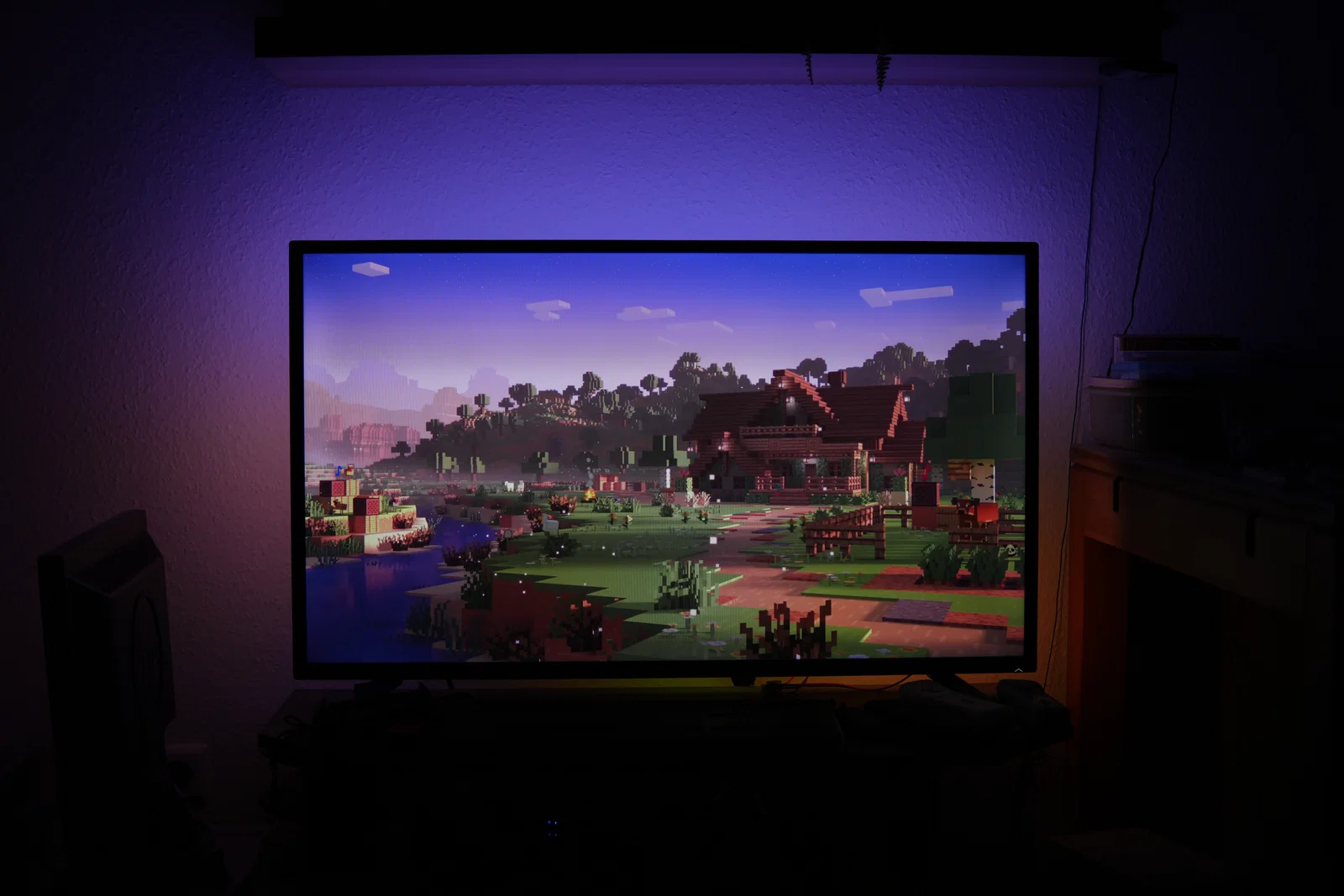

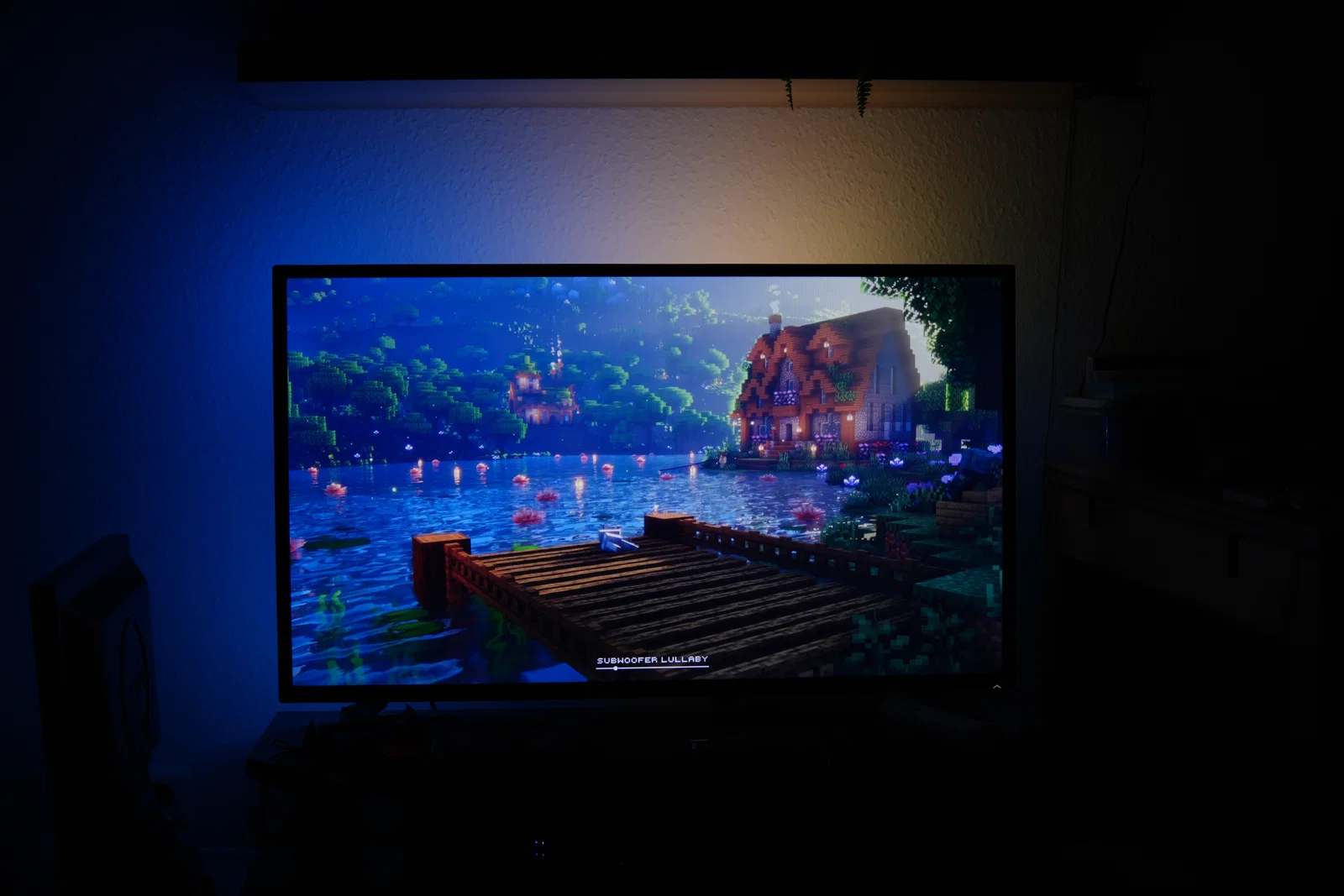

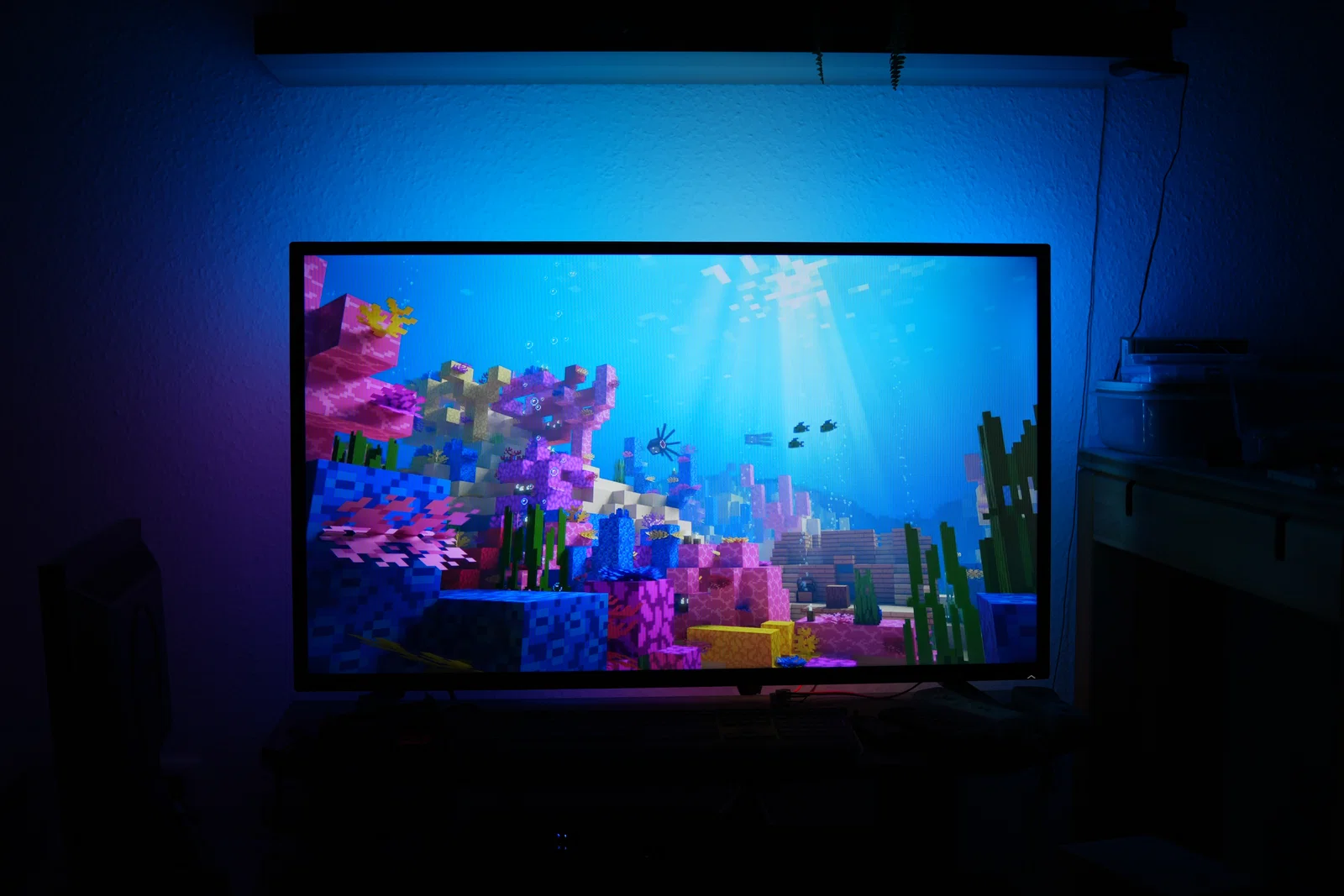

—hệ thống đèn LED nền TV DIY đơn giản, mượt mà và tiết kiệm chi phí. Dự án này giải quyết vấn đề dây nhợ lằng nhằng bằng cách giấu gọn tất cả linh kiện và dây cáp vào bên trong một chiếc hộp thiết kế đẹp mắt.

Hệ thống này chạy trên HyperHDR kết hợp với Raspberry Pi Zero 2 W và ESP32 thông qua giao diện HyperSPI (cũng từ chính tác giả của HyperHDR) giúp trải nghiệm đèn nền không bị trễ. Hệ thống hỗ trợ thiết lập cả dải đèn RGB đơn và đôi (rất tiện cho các loại TV màn hình lớn).

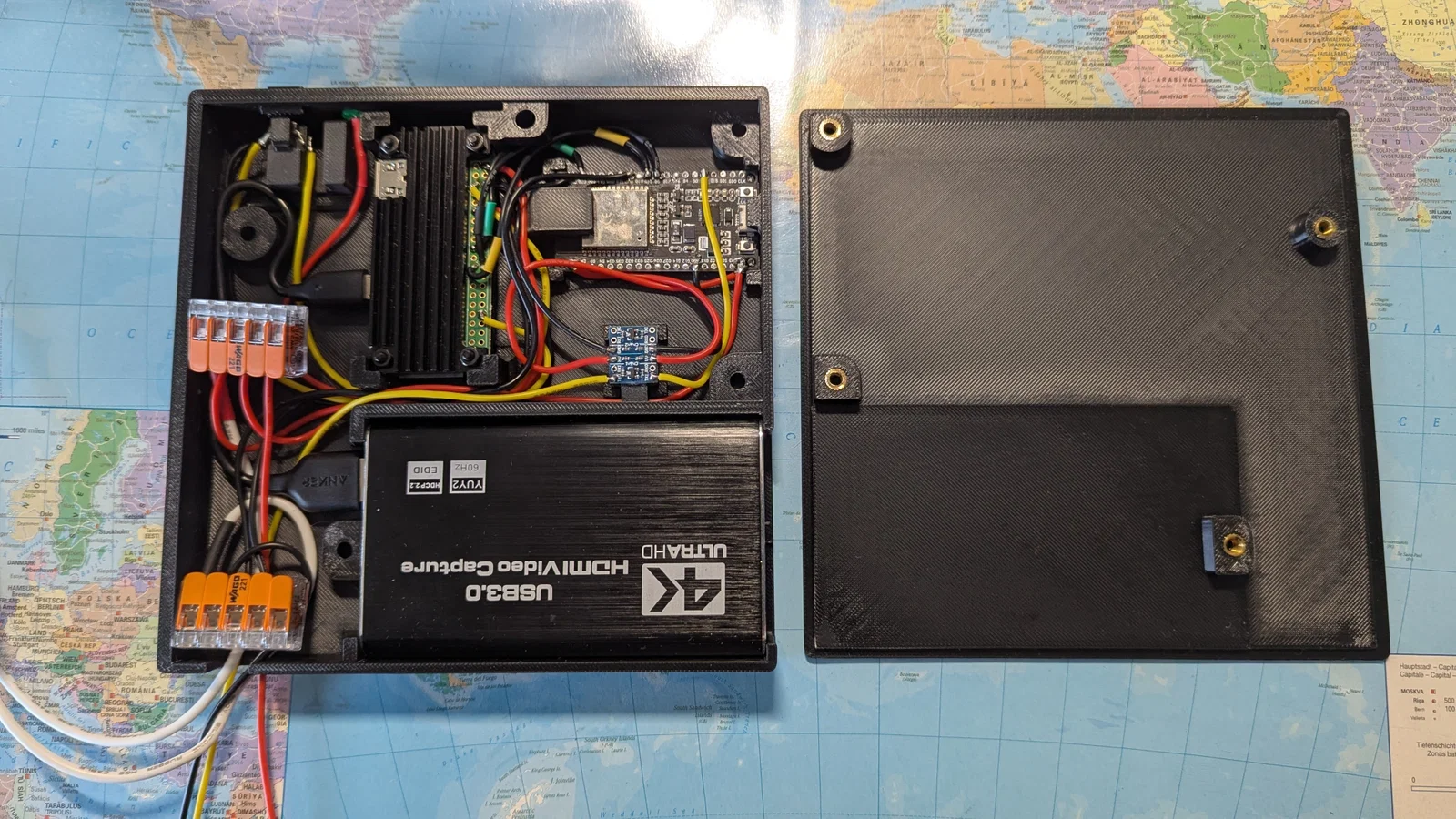

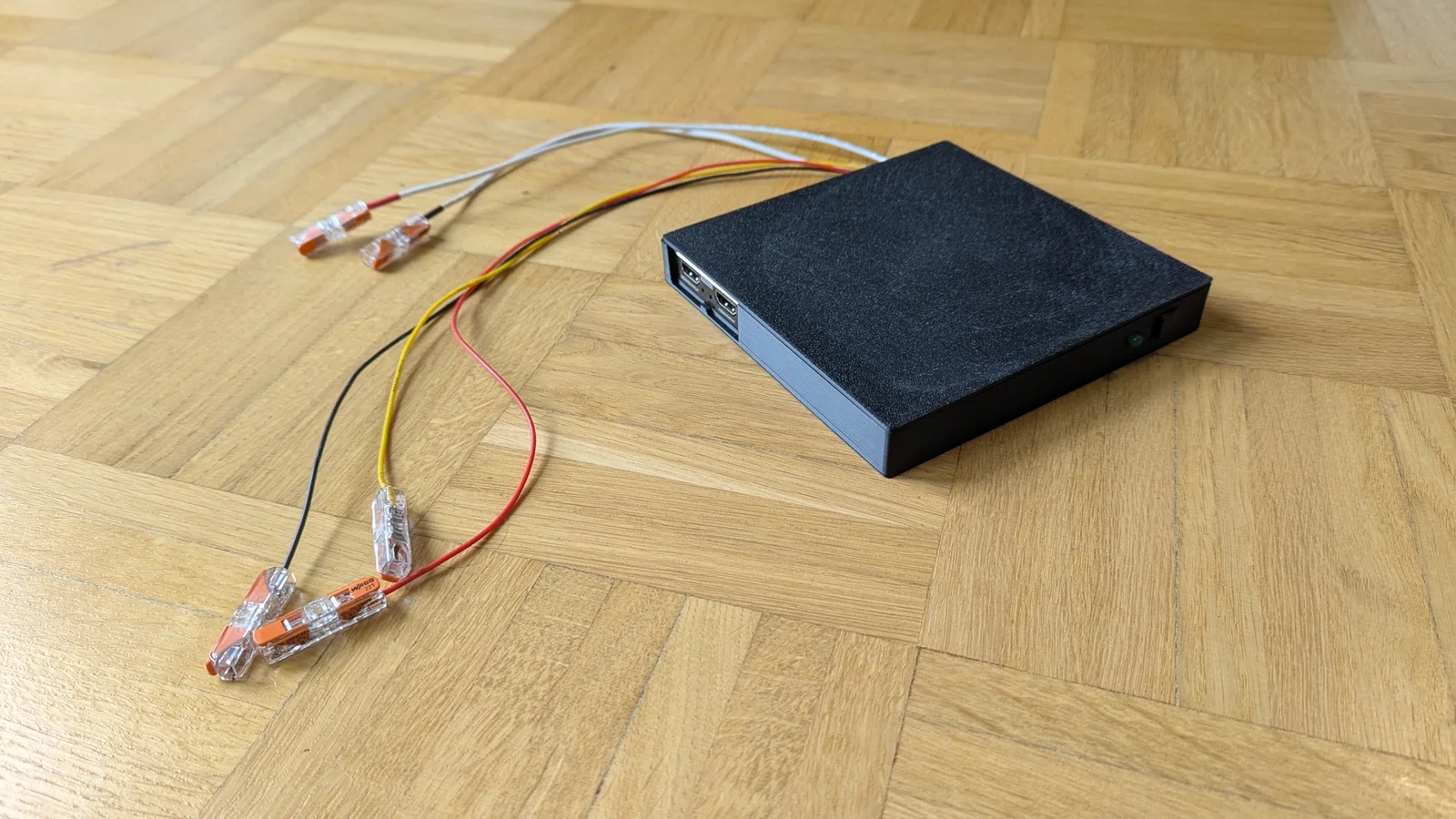

Cấu trúc hoàn chỉnh bao gồm ba thành phần chính: bộ cấp nguồn, hộp AmbiBox và (các) dải đèn RGB gắn sau lưng TV. Bộ nguồn sẽ nối trực tiếp vào AmbiBox. Từ đó, AmbiBox sẽ phân phối cả nguồn điện lẫn tín hiệu dữ liệu đến một hoặc hai đoạn đèn RGB của bạn.

Thông số in:

• Vật liệu: Tùy chọn, dùng PLA là ổn.

• Infill: 15% - 20%.

• Supports: Chỉ cần dùng support cho các file "llc_holder", "esp32_holder" và "button_and_led_holder". Thông tin chi tiết mình có để trong hướng dẫn trên github.

• Mẹo: Bạn nên dùng thêm brim cho phần Thân chính và Nắp để tránh cong vênh (ngay cả khi in bằng PLA).

Thông tin chi tiết và hướng dẫn đầy đủ mình có chia sẻ trên Github:

https://github.com/heeeeeenerika/ambibox
