Bộ đồ chơi Pinball bi lăn (Marble Pinball)

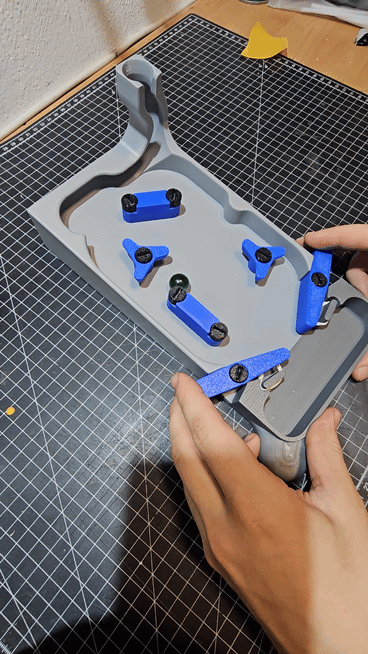

Đây là một mô hình máy chơi pinball mini cực kỳ thú vị, được thiết kế để sử dụng với những viên bi tiêu chuẩn 16mm. Sản phẩm này dễ dàng in ấn và lắp ráp tại nhà, phù hợp cho mọi lứa tuổi yêu thích trò chơi vận động trí tuệ.
Mô tả
Thông tin chung
Bạn nhớ dùng file Tolerance-Test để chọn loại Bolt (ốc) phù hợp nhé. Ốc phải vặn được vào lỗ kiểm tra bằng tay mà không cần dùng đến dụng cụ hỗ trợ.
Nhớ làm theo các khuyến nghị in ấn, đặc biệt là đối với phần ốc.
Mặc dù máy pinball này được thiết kế cho viên bi 16mm, nhưng những viên bi nhỏ hơn vẫn có thể chơi được nhé.
Nếu bạn gặp vấn đề hay có câu hỏi gì, cứ để lại bình luận bên dưới nha.
In ấn
Mình khuyên bạn nên in phần ốc bằng nhựa PETG với 4 lớp vỏ (walls), vì độ bám dính giữa các lớp cực kỳ quan trọng.
Tất cả các bộ phận đều có thể in mà không cần support và đã được đặt ở hướng in chuẩn rồi.
Lắp ráp

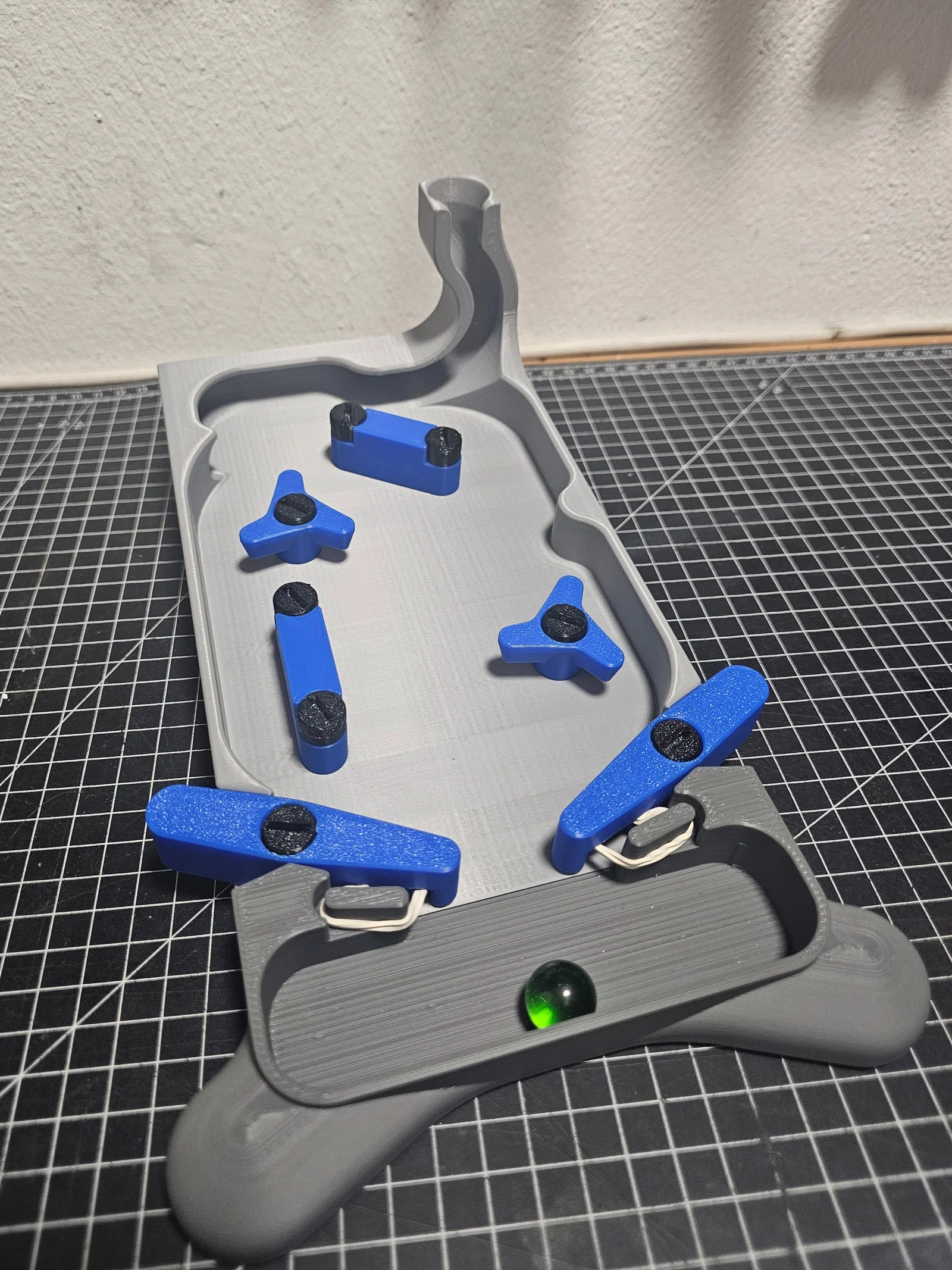

Các linh kiện cần thiết (xem thiết lập trong hình):
- 2x Ốc đầu trụ M3x12 (không bắt buộc, có thể dán keo nếu muốn)
- 2x Dây thun
- 1x Thân chính Pinball (Pinball-mainbody)
- 1x Bộ hứng bi (Catcher)
- 1x Cần gạt trái (Left-Flipper)
- 1x Cần gạt phải (Right-Flipper)
- 2x Bộ quay (Spinner)
- 1x Bumper trên (Upper-Bumper)
- 1x Bumper dưới (Lower.Bumper)
- 8x Ốc (Bolt)
- Bạn cần cố định thân chính của máy pinball và bộ hứng bi bằng ốc M3x12, hoặc dán hai bộ phận này lại với nhau.
- Tiếp theo, luồn dây thun vào cả hai cần gạt, độ căng có thể điều chỉnh bằng cách thay đổi độ dài hoặc số vòng quấn của dây.
- Sau đó, móc dây thun vào khe đã được thiết kế sẵn trên bộ hứng bi.
- Tiếp đến, cố định hai cần gạt bằng ốc. Bạn chỉ nên vặn ốc vừa phải, nhẹ tay thôi nhé.
- Các bộ phận còn lại chỉ cần lắp cố định bằng ốc là xong.
