Nắp che cổng sạc phiên bản 3 cho Renault 5 e-tech

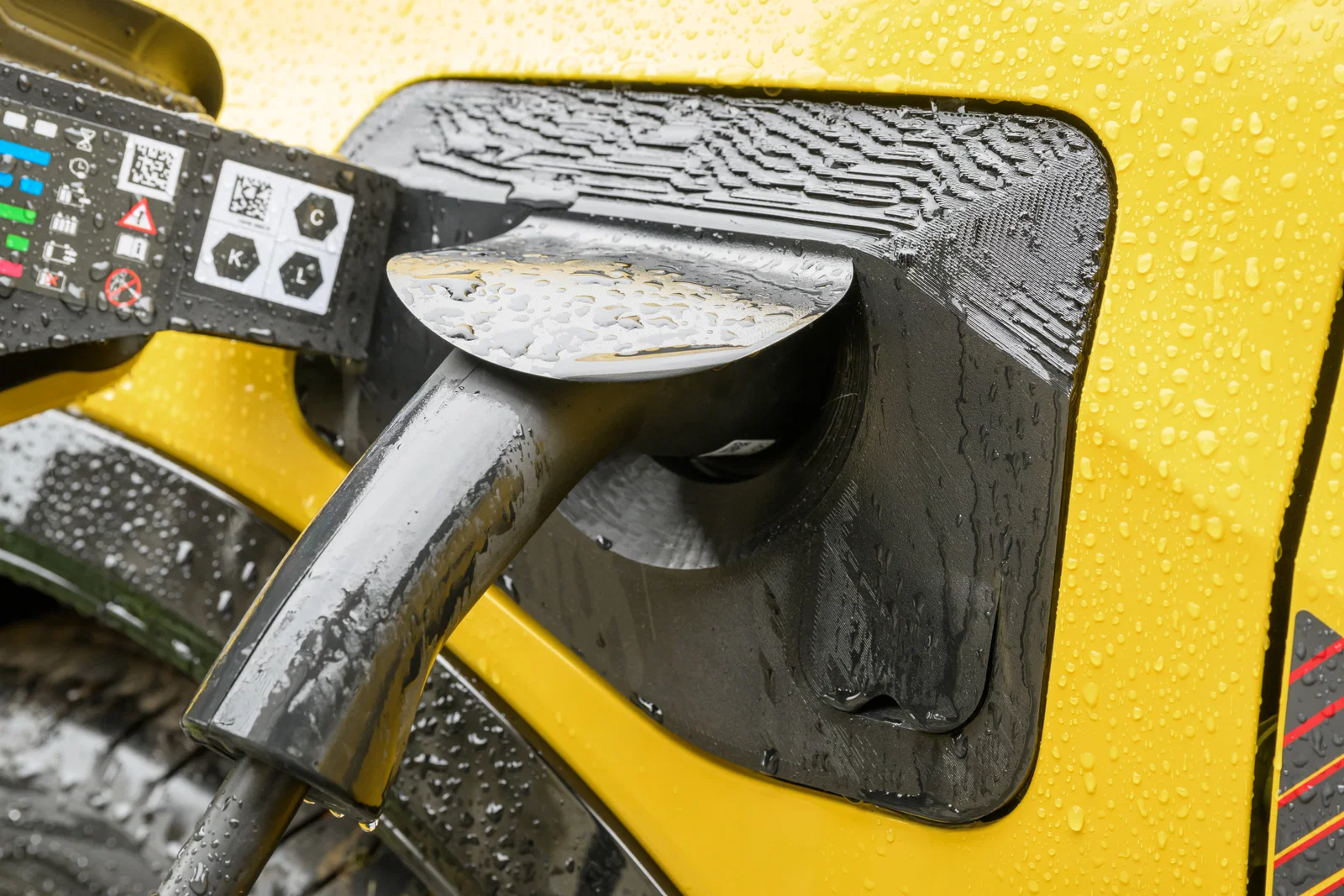

Vì tụi mình dự định lúc nào cũng cắm sạc cho xe vào wallbox khi không sử dụng, nên tụi mình muốn có thêm một cái nắp che. Phụ kiện này sẽ giúp bảo vệ cổng sạc khỏi mưa và tuyết tốt hơn.

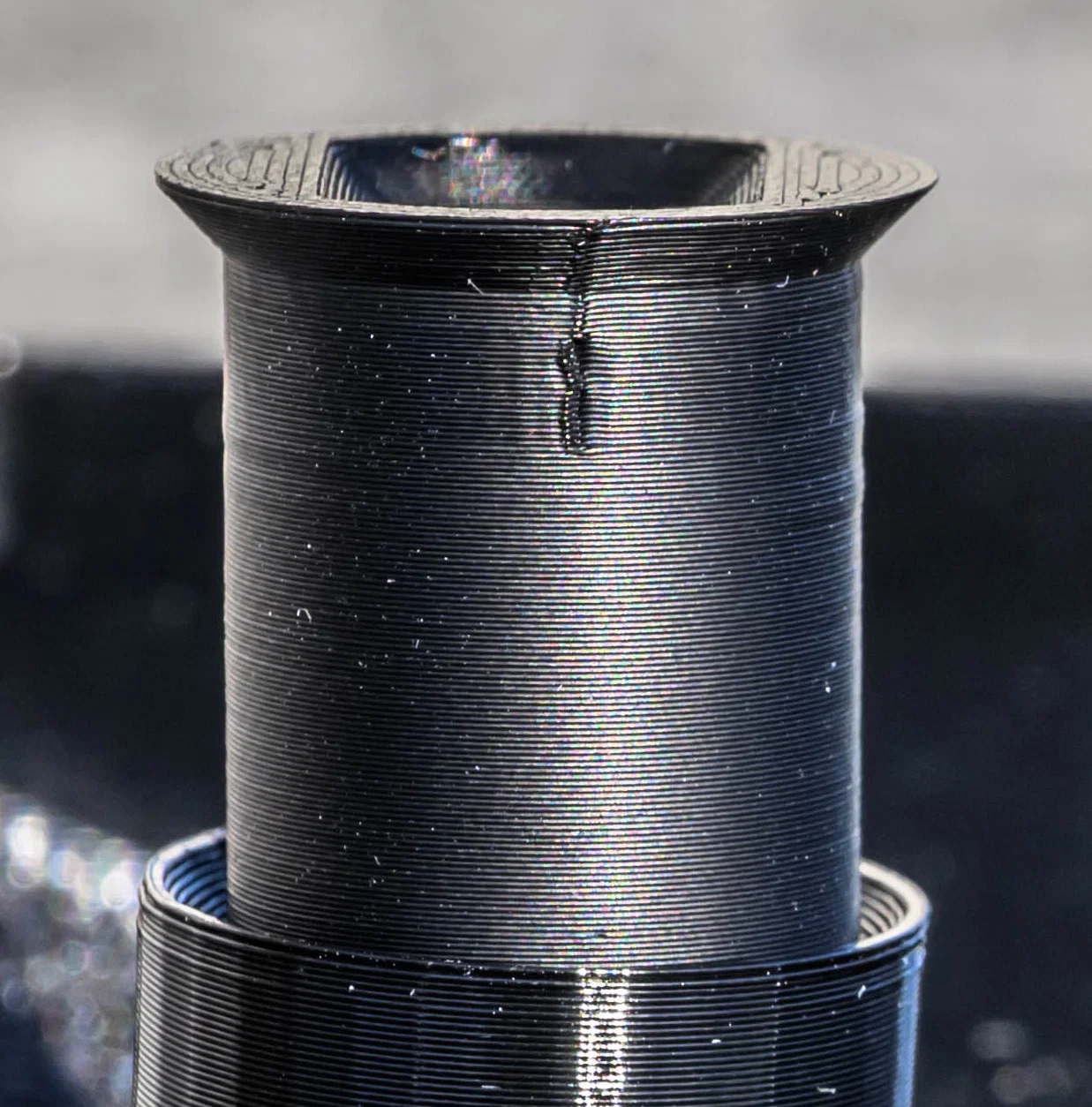

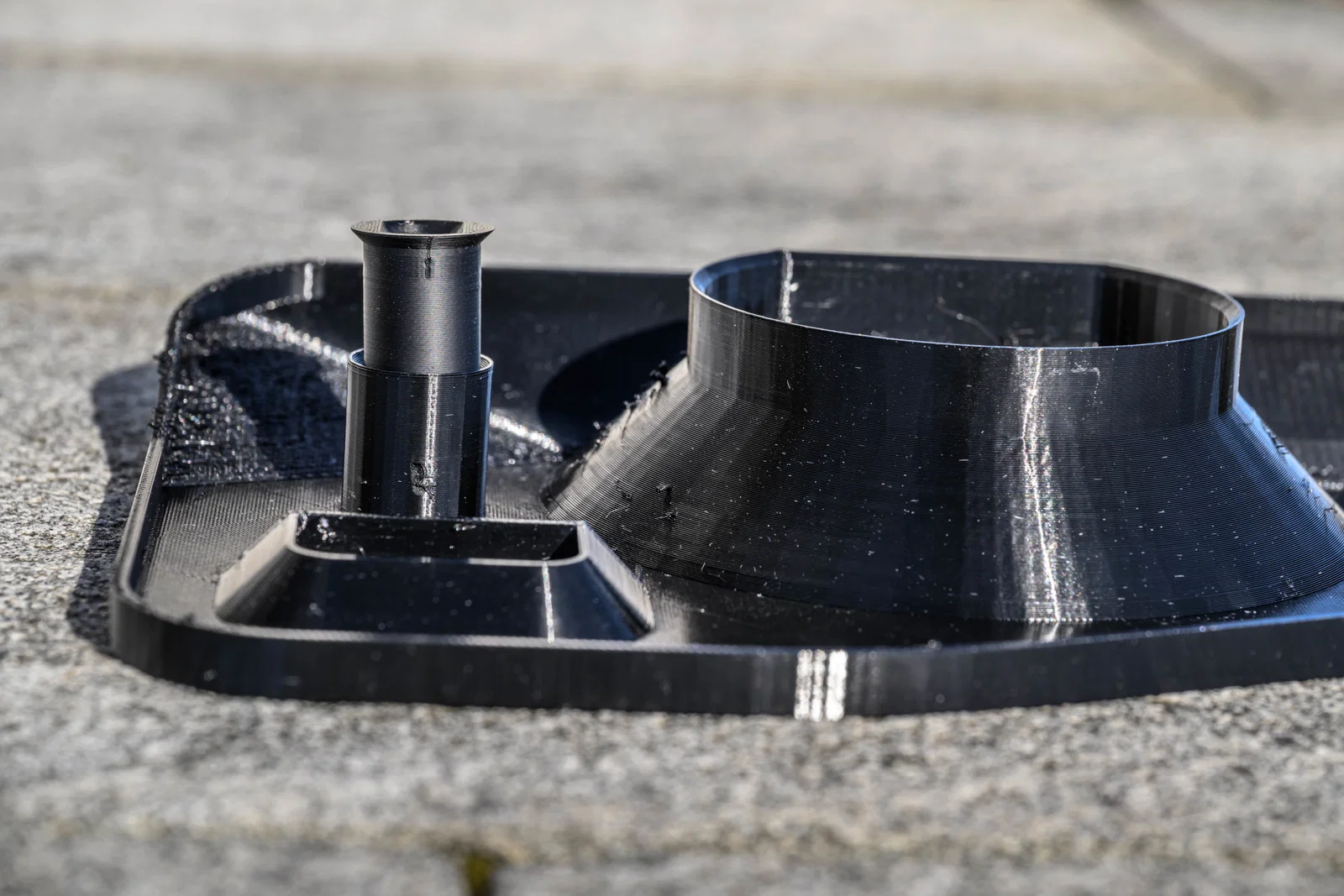

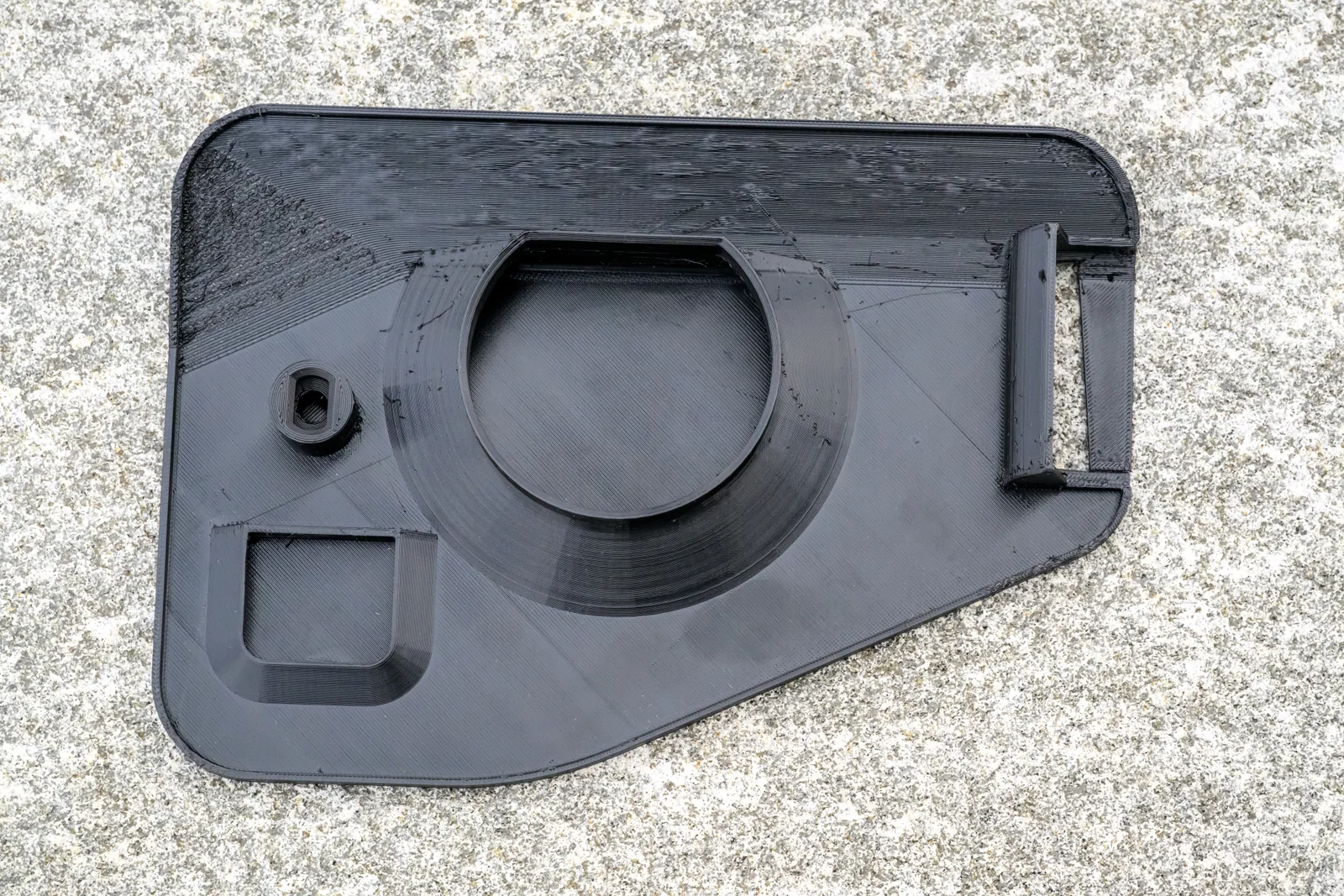

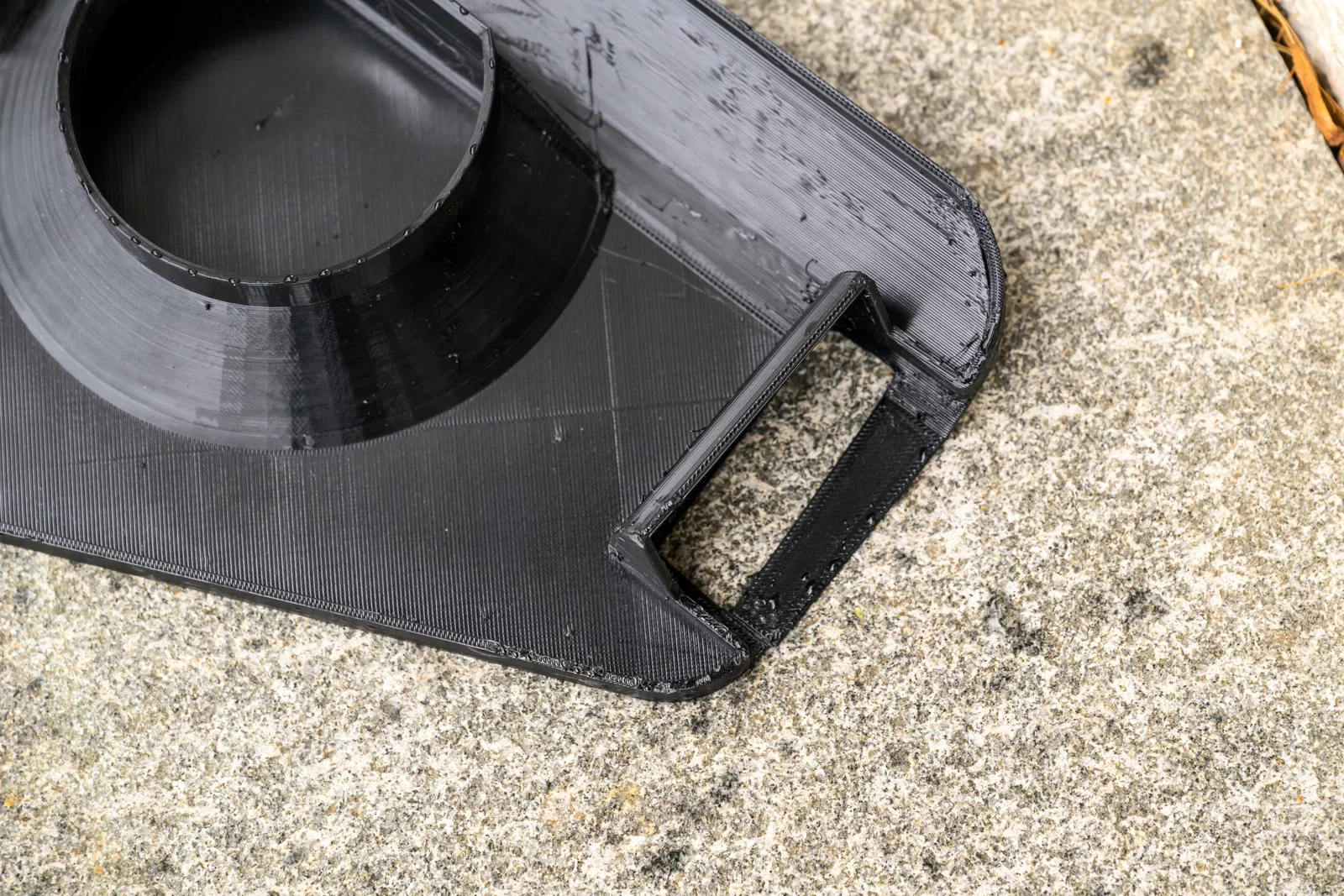

Để tránh làm trầy xước lớp sơn xe, tụi mình in phần nắp bằng nhựa TPU 95A. Đối với cơ chế khóa, tương tự như nắp zin, tụi mình sử dụng một miếng chèn bằng nhựa ASA. Miếng này chỉ cần ấn vào là xong. Bạn có thể thấy rõ chi tiết này trong hình ảnh.

Lưu ý: Hãy đặt miếng chèn sao cho rãnh ở vị trí thẳng đứng để khớp với khóa trên xe.

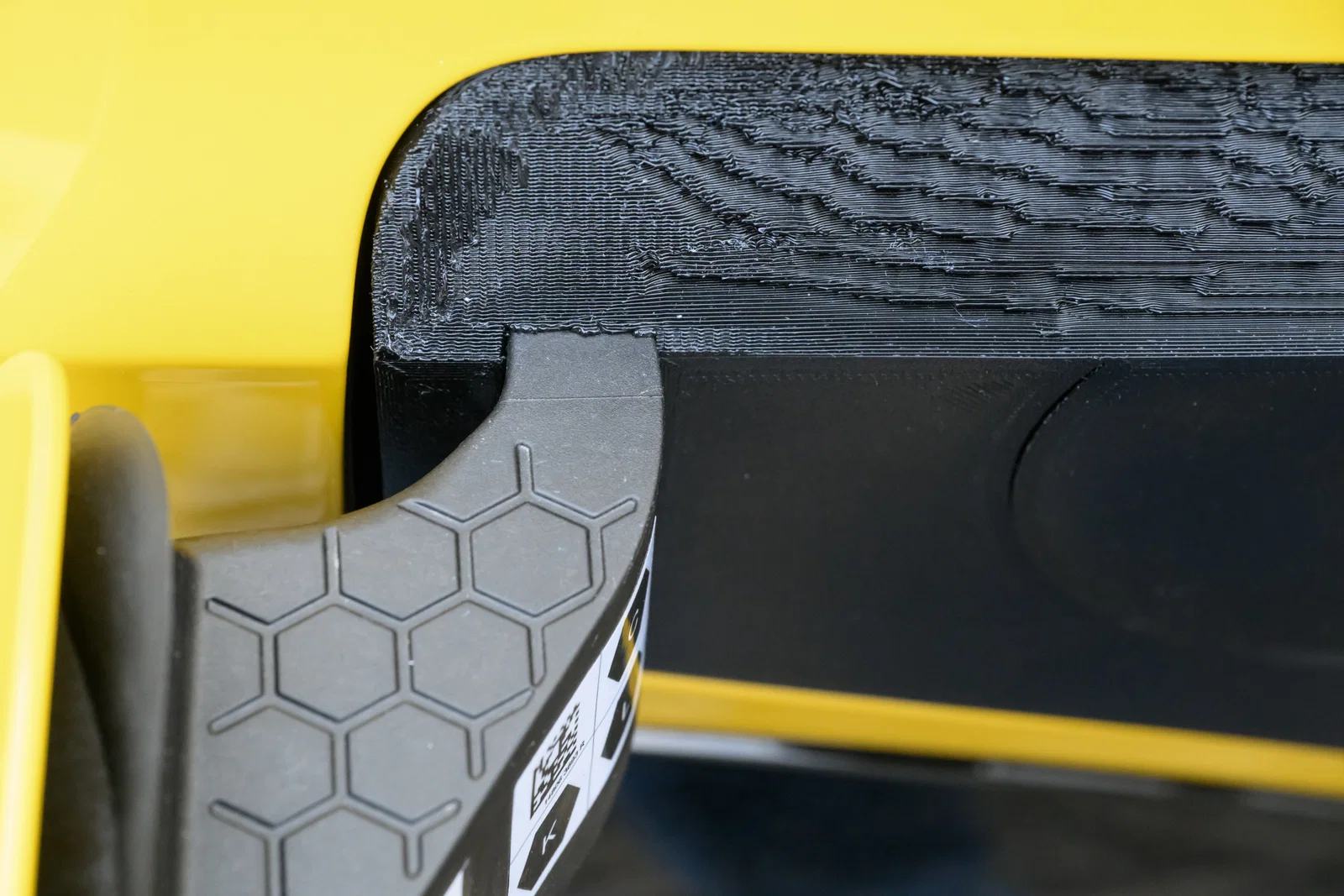

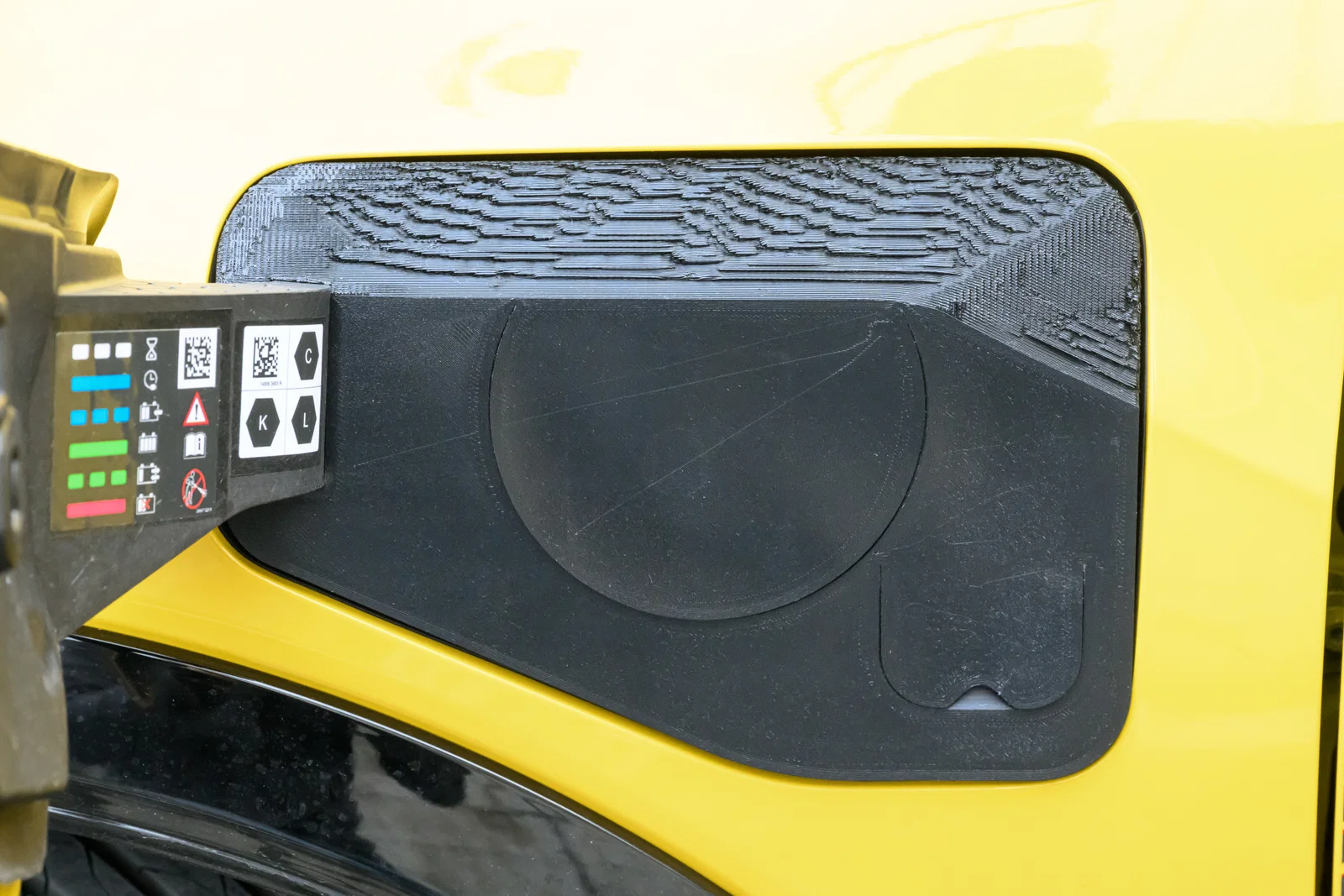

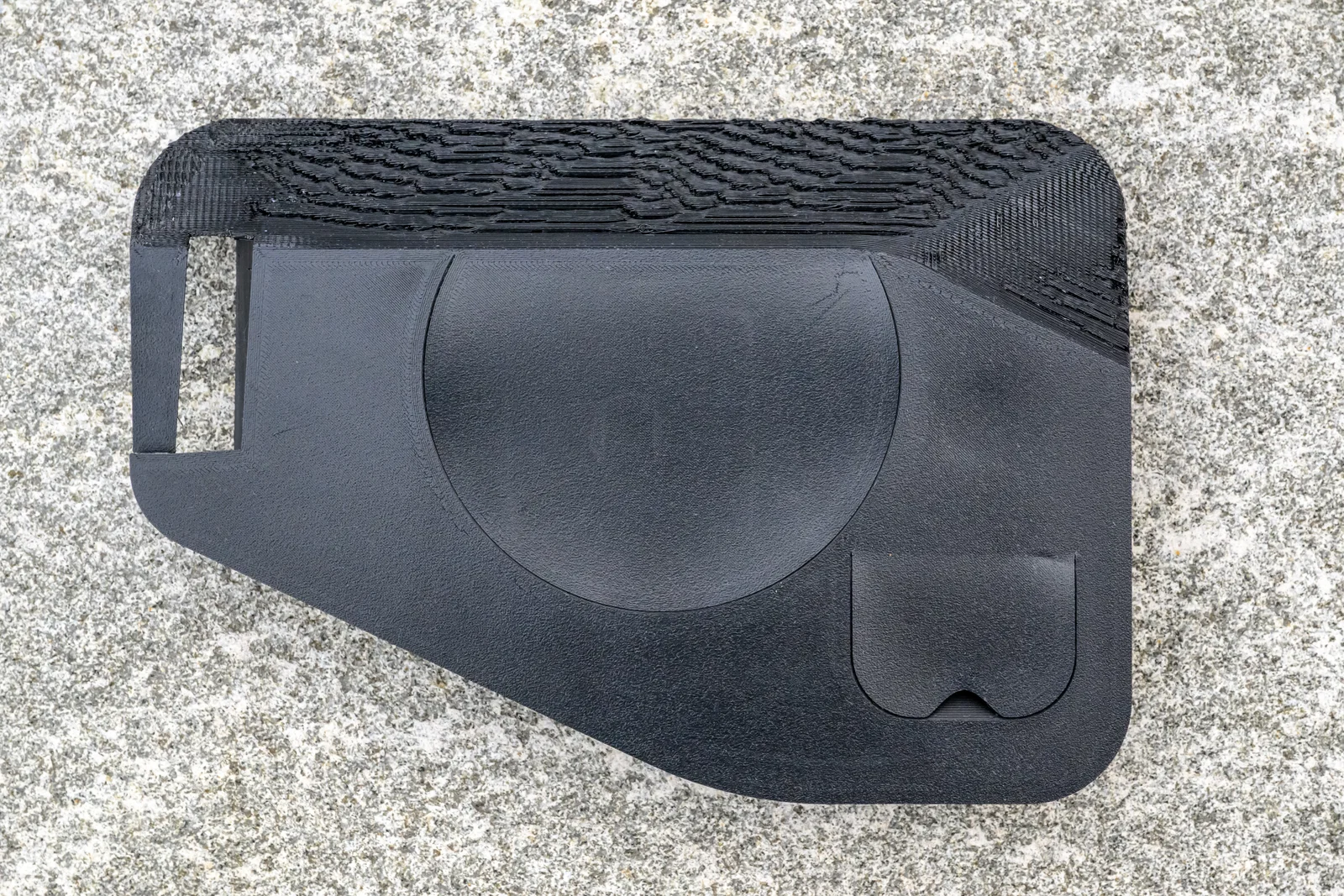

Phần mặt nghiêng phía trên trong ảnh trông không được đẹp lắm. Đây không phải do lỗi thiết kế của mô hình, mà do trình độ in TPU có hỗ trợ (support) của mình còn hạn chế thôi. Trong file thiết kế, bề mặt này hoàn toàn phẳng nhé.

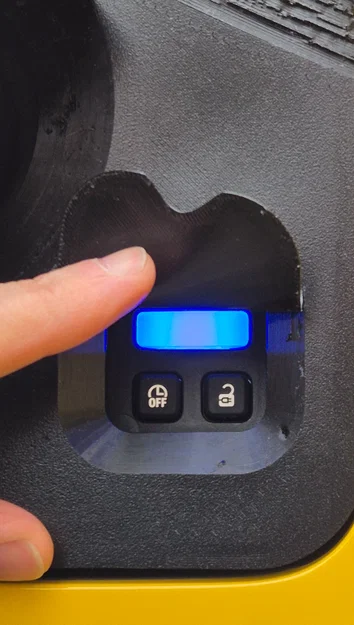

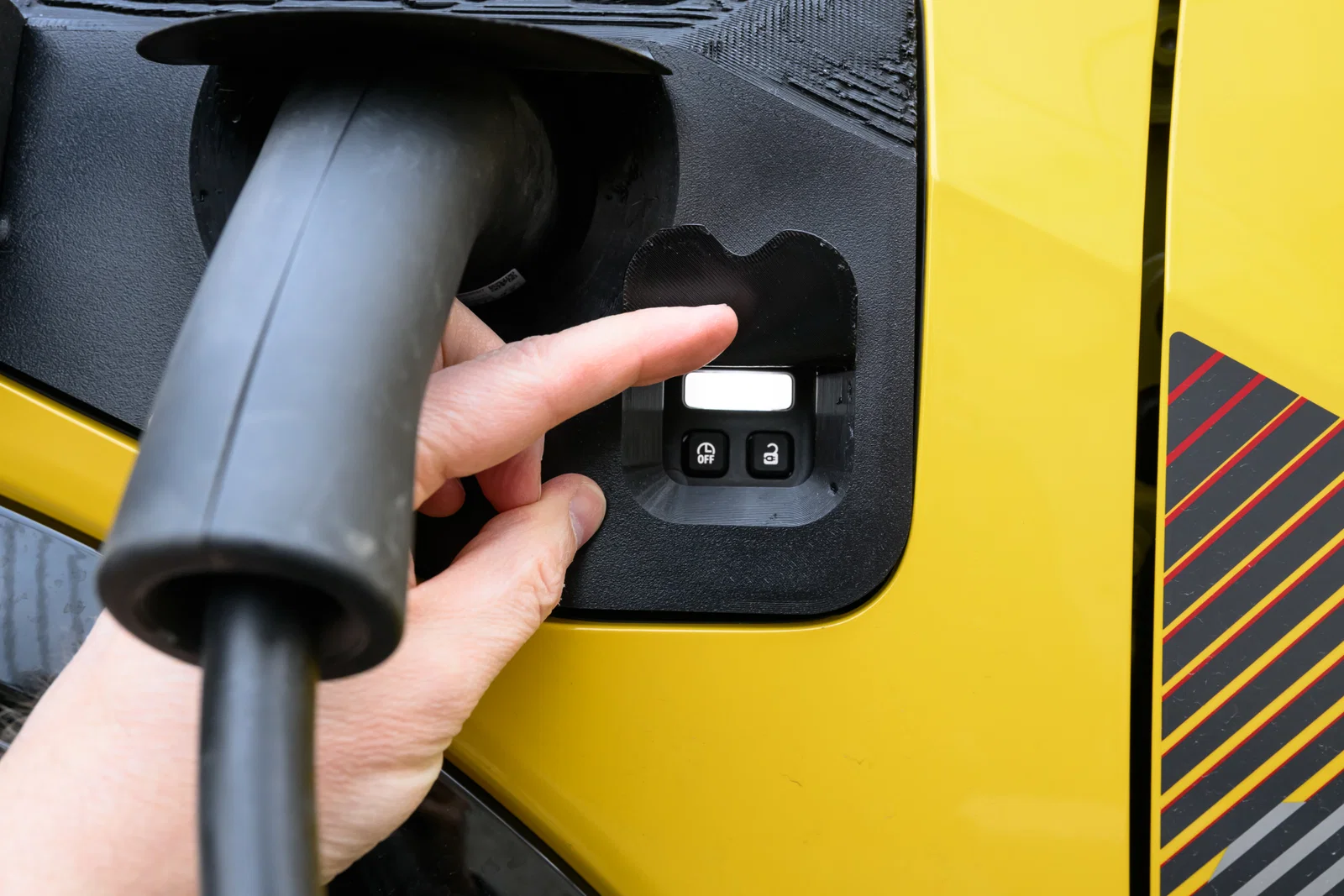

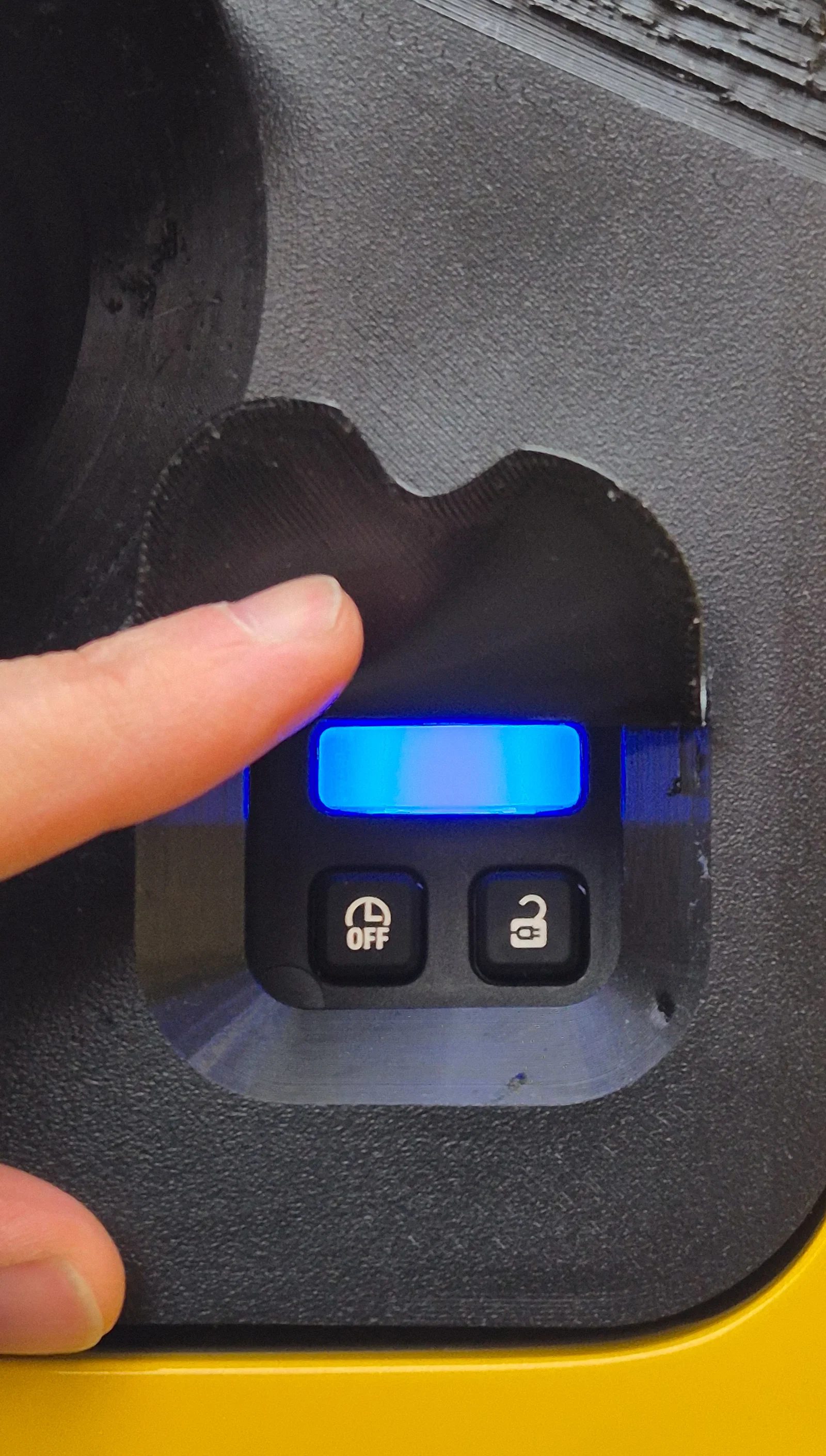

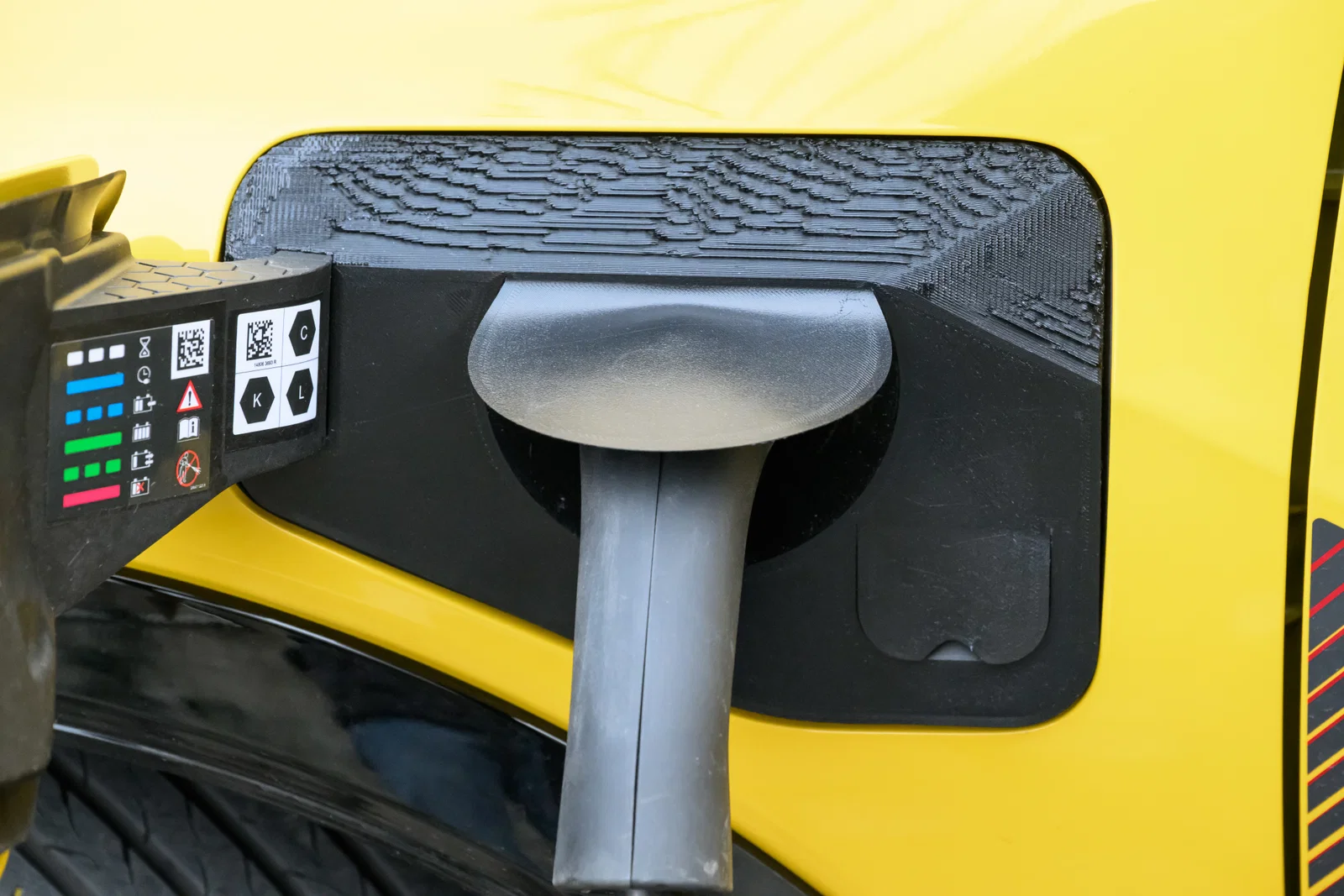

Đây là phiên bản 3, có khả năng che chắn cả cổng sạc và vị trí nút bấm mở khóa. Phần bản lề của nắp cũng được thiết kế kín hơn.

Bạn có thể tìm thấy hai phiên bản khác tại đây:

• Phiên bản 1
• Phiên bản 2 (chỉ che phần cổng sạc).

Hướng dẫn in
Đối với file R5_chargeport_cover_V3.stl, hãy dùng nhựa TPU 95A để đảm bảo độ linh hoạt và chống trầy xước:

• Layer height: 0.2mm, nếu mỏng hơn mình không thể gỡ phần support ra được.
• In với support góc trên 30° và chỉ in trên build plate (bệ in).
• 6 lớp tường (wall loops) để đảm bảo độ chắc chắn.

Đối với file R5_chargeport_cover_lock.stl, hãy dùng các loại nhựa cứng như PETG hoặc ASA:

• Sử dụng nhựa cứng.
• Layer height: 0.16mm.
• Không cần support.
• 5 lớp tường (wall loops) để đảm bảo độ chắc chắn.
