Mô hình hộp số hành tinh 5:1 in 3D cực hay

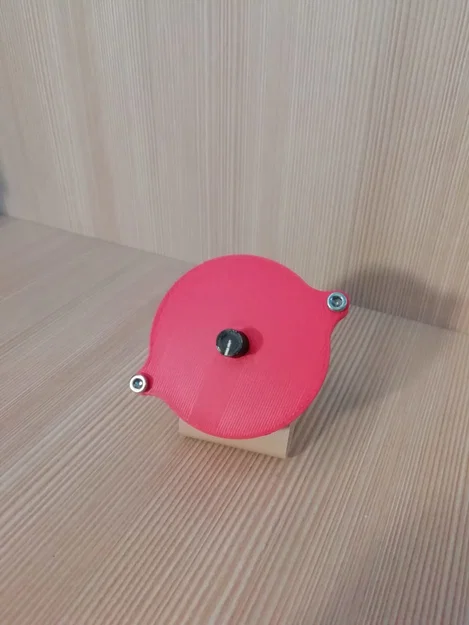

Hộp số hành tinh tỉ lệ 5:1 (Planetary Gearbox) in 3D

Hộp số hành tinh 5:1 này là một dự án thú vị và cực kỳ hữu ích cho những ai đam mê kỹ thuật và in 3D. Với thiết kế nhỏ gọn, đây là cơ chế truyền động cơ bản nhưng đầy mạnh mẽ, giúp bạn hiểu rõ hơn về nguyên lý hoạt động của các bánh răng hành tinh trong thực tế. Sản phẩm này hoàn toàn có thể in được bằng máy in 3D gia đình, mang lại cho bạn sự chủ động hoàn toàn trong việc chế tạo các bộ phận cơ khí theo ý muốn.

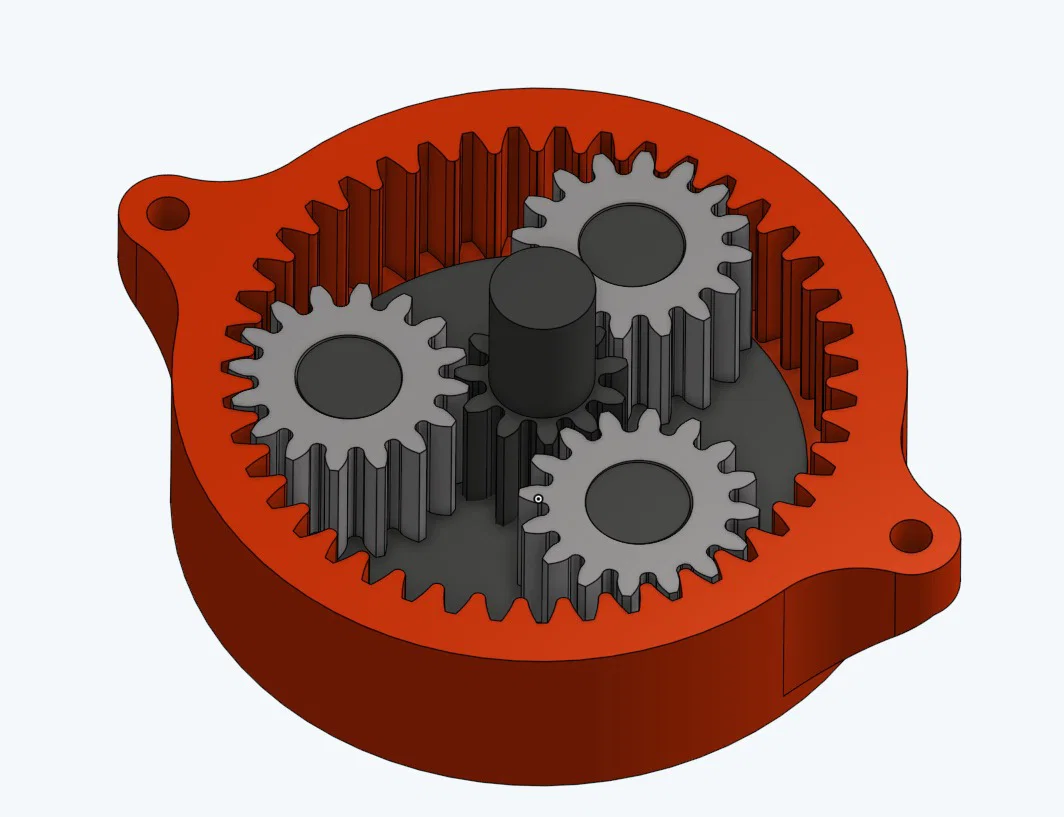

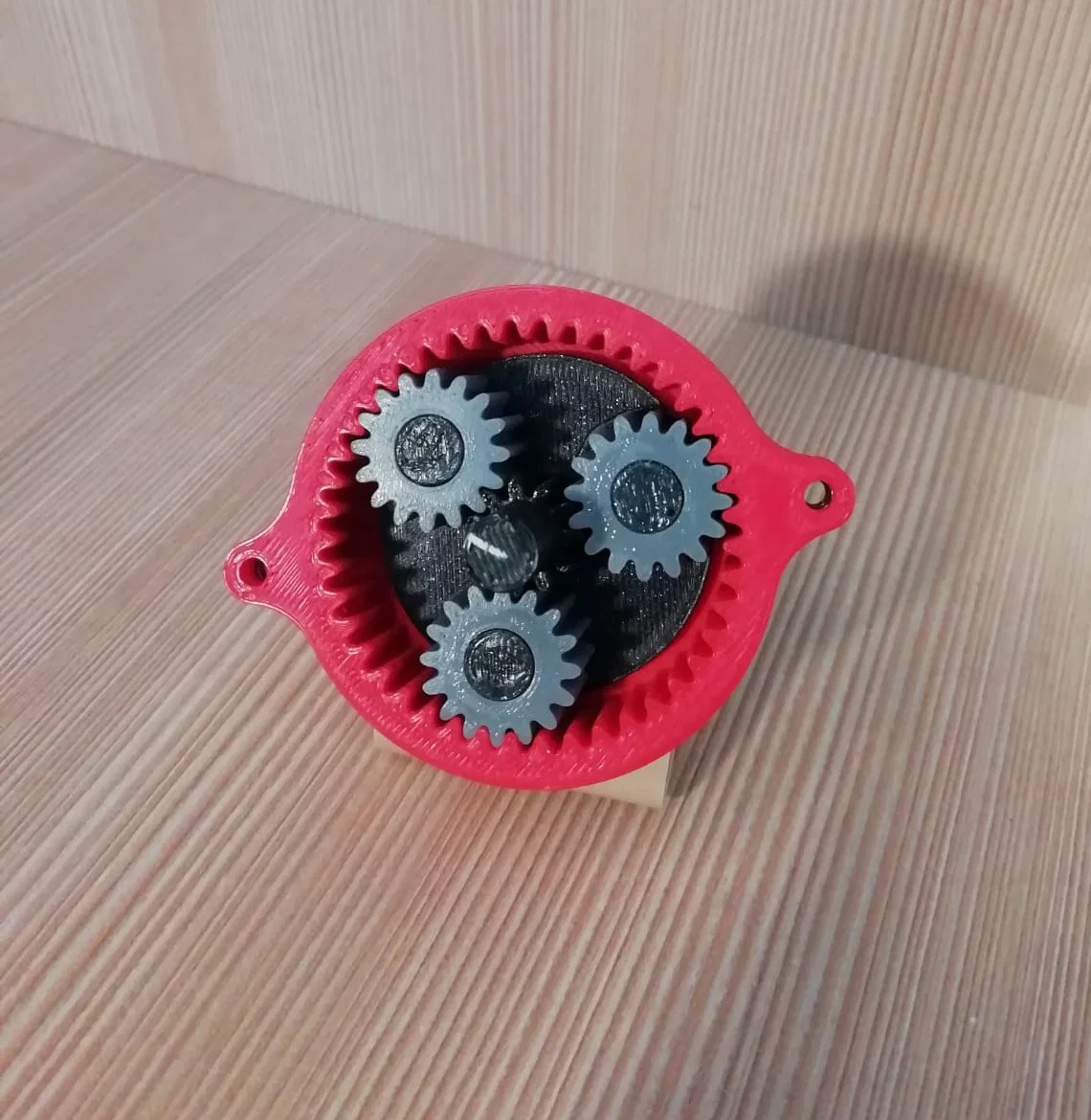

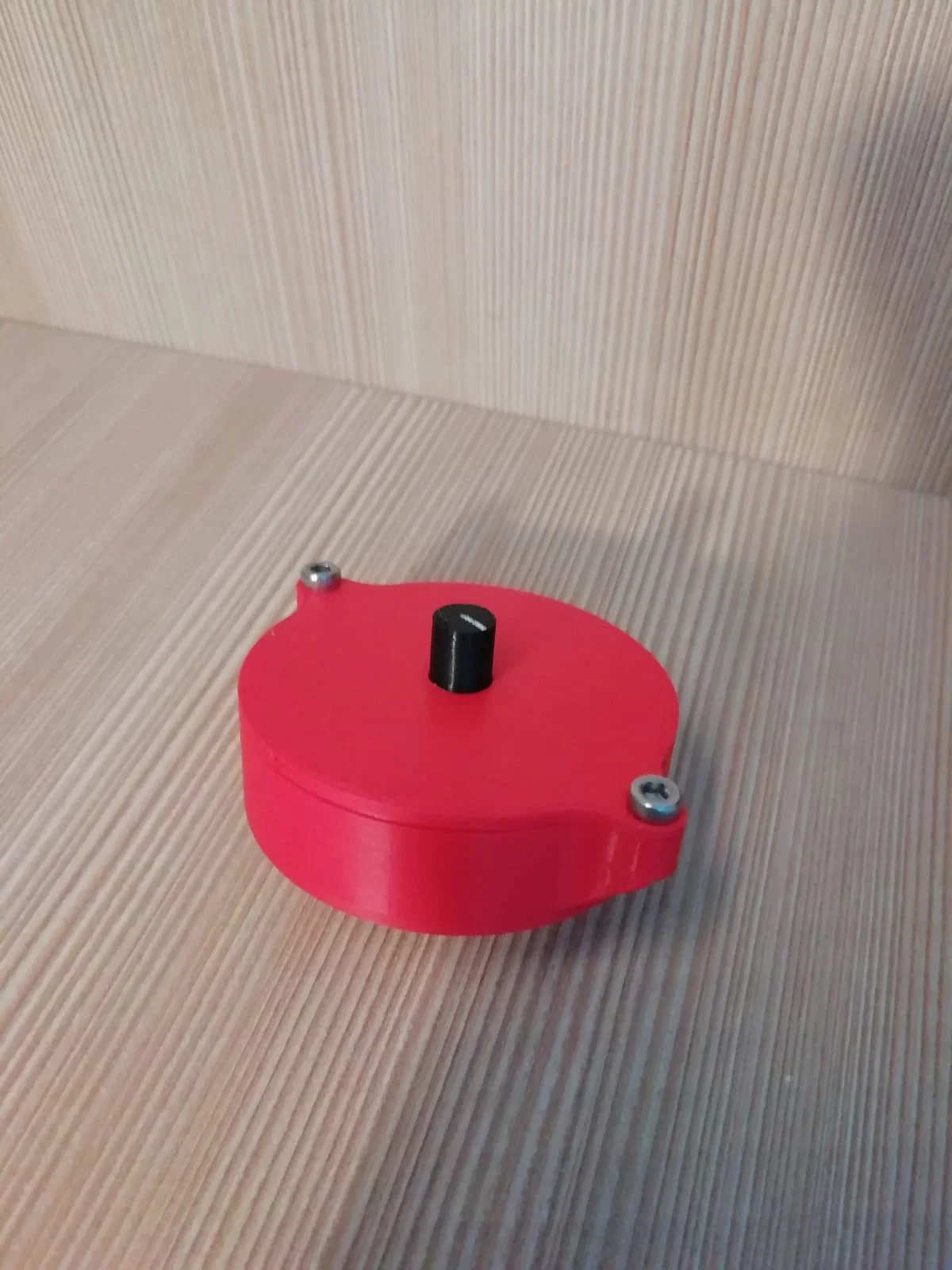

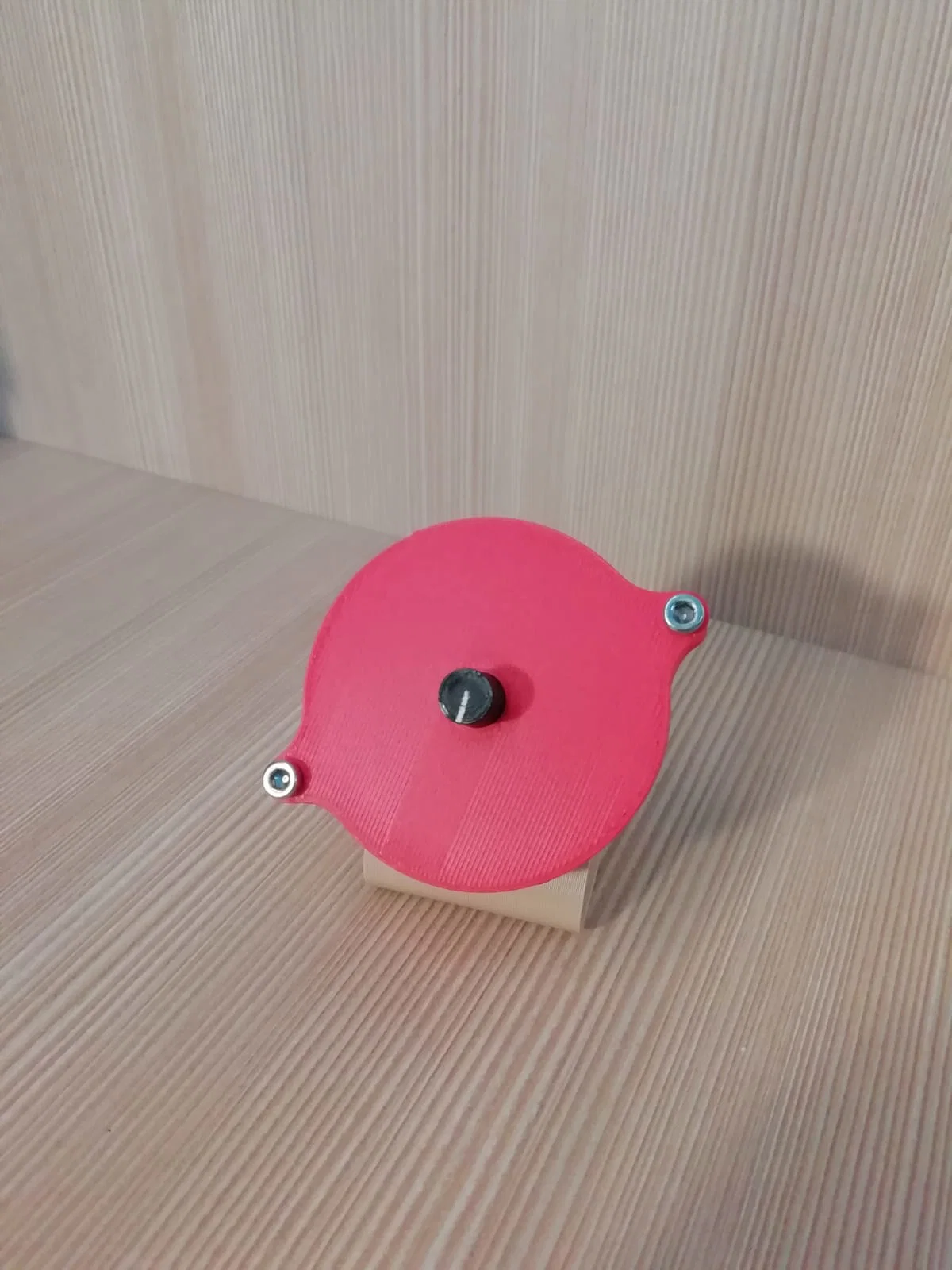

Cấu trúc của hộp số bao gồm một bánh răng mặt trời trung tâm, các bánh răng hành tinh bao quanh và một vỏ bao ngoài. Khi lắp ráp hoàn chỉnh, nó cho phép truyền và thay đổi tốc độ quay với tỉ lệ 5:1. Điểm đặc biệt của thiết kế này là sự tối giản trong khâu lắp ghép, bạn chỉ cần thêm tối đa hai ốc vít M3 và đai ốc để cố định vỏ hộp, phần còn lại được thiết kế để khớp nối với nhau một cách chính xác nhất có thể.

Việc sử dụng hộp số hành tinh này trong các dự án nhỏ như robot tự chế, mô hình chuyển động hoặc các hệ thống truyền lực mô-men xoắn thấp sẽ rất hiệu quả. Bạn có thể sử dụng nó để học tập, nghiên cứu hoặc đơn giản là tạo ra những chuyển động quay mượt mà cho các sáng tạo cá nhân. Thiết kế đã được tối ưu hóa để đảm bảo khả năng in ấn, giúp các bánh răng hoạt động trơn tru sau khi lắp đặt mà không cần gia công phức tạp.

Một số lưu ý quan trọng khi thực hiện in và lắp ráp:

• Tỉ lệ truyền: Hộp số được thiết kế với tỉ lệ 5:1, phù hợp cho nhiều ứng dụng cơ khí cơ bản.
• Vật liệu in: Khuyên dùng nhựa PLA chất lượng tốt để các bánh răng có độ cứng và độ chính xác cao nhất.
• Cài đặt máy in: Hãy đảm bảo lớp in (layer height) ở mức 0.2mm hoặc thấp hơn để bề mặt răng bánh răng đạt độ mịn, giúp giảm ma sát khi vận hành.
• Khe hở giữa các bánh răng: Thiết kế đã bao gồm khoảng hở hợp lý giữa các bánh răng để đảm bảo máy in 3D có thể in thành công mà không bị dính răng vào nhau.
• Hoàn thiện: Sau khi in, nếu các bánh răng còn hơi rít, bạn có thể cần dùng một chút giấy nhám mịn để xử lý sơ qua, giúp hệ thống quay trơn tru hơn.
• Phụ kiện: Đừng quên chuẩn bị sẵn 2 ốc vít và đai ốc M3 để lắp ráp phần vỏ, đảm bảo hộp số được đóng chặt và ổn định.

Đây thực sự là một mô hình tuyệt vời để kiểm tra khả năng tinh chỉnh máy in của bạn, đồng thời là một công cụ hỗ trợ đắc lực trong các dự án sáng tạo kỹ thuật cá nhân.
