Khay đựng/phân loại dạng mô-đun lồng vào nhau (Modular nesting build trays)

Có rất nhiều mẫu khay đựng/phân loại được thiết kế đẹp mắt trên các trang in 3D hiện nay. Tuy nhiên, mình chưa bao giờ tìm được loại nào thực sự đáp ứng đúng nhu cầu thực tế của mình. Chúng thường quá cồng kềnh, chi tiết cầu kỳ, gây tốn kém vật liệu, thời gian in và cả không gian lưu trữ. Hơn nữa, bạn lại bị gò bó vào một thiết kế cố định, vốn hiếm khi phù hợp cho mọi dự án sau này.

Khoảng 5-6 năm trước, mình đã nhanh chóng phác thảo và in ra những chiếc khay nhỏ cực kỳ đơn giản để dùng tại nơi làm việc. Chỉ là hình vuông đáy phẳng, thành mỏng thẳng đứng và các góc bo tròn, không thêm thắt chi tiết nào cả. Cách này rất nhanh, rẻ và tận dụng được cả những cuộn nhựa gần hết mà bình thường mình đã vứt đi. Sau đó, mình tạo thêm phiên bản lớn hơn cho những món đồ cần nhiều không gian, đồng thời thiết kế để có thể đặt vừa vặn 4 chiếc khay nhỏ vào bên trong. Thật bất ngờ, những chiếc khay đơn giản ấy lại trở thành món đồ in 3D mình dùng nhiều nhất, đến tận bây giờ ngày nào đi làm mình cũng dùng tới.

Đây là phiên bản nâng cấp và mở rộng dựa trên thiết kế sơ khai đó, hy vọng nó sẽ giúp ích cho công việc của mọi người hơn nữa.

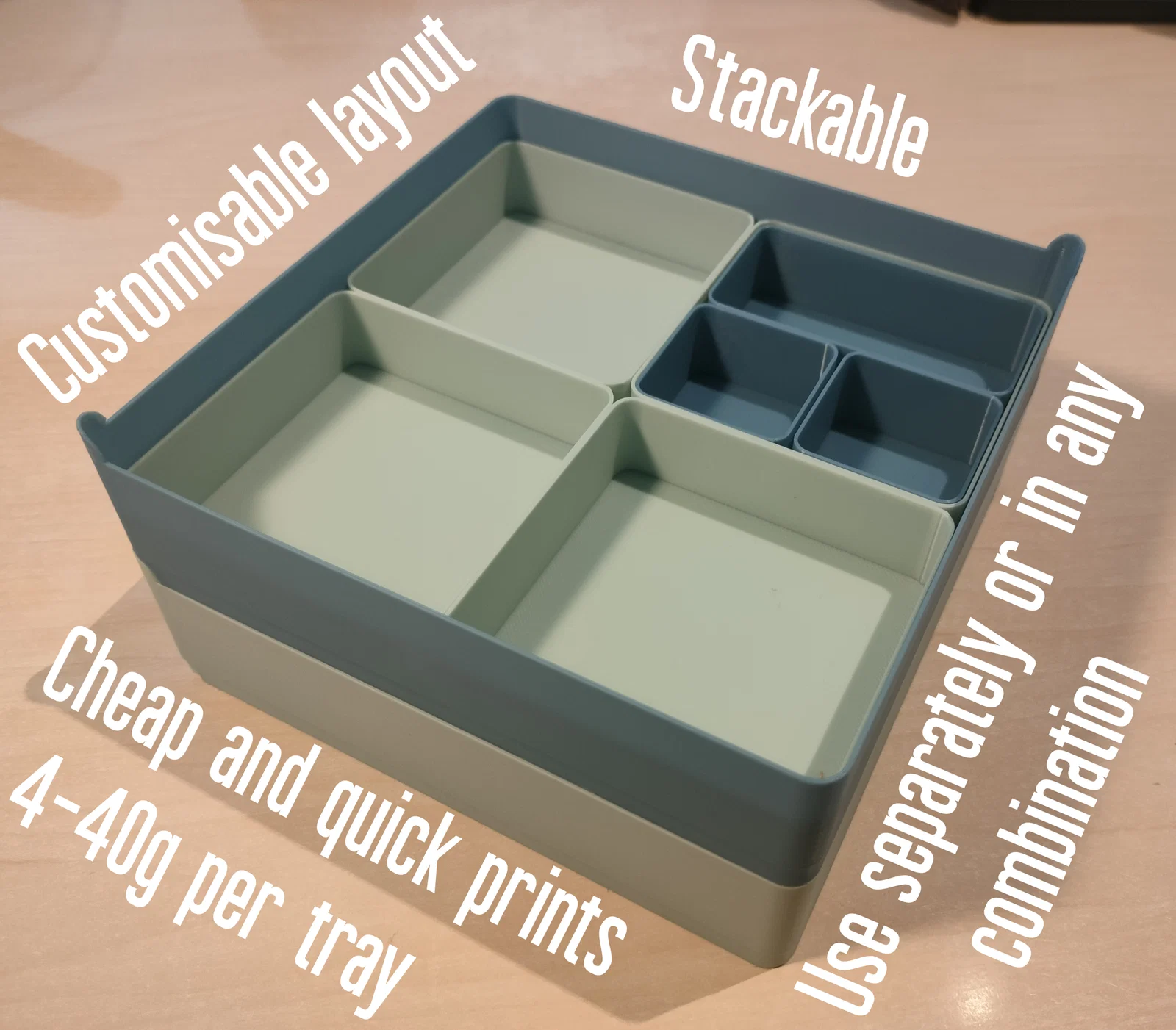

Tính năng

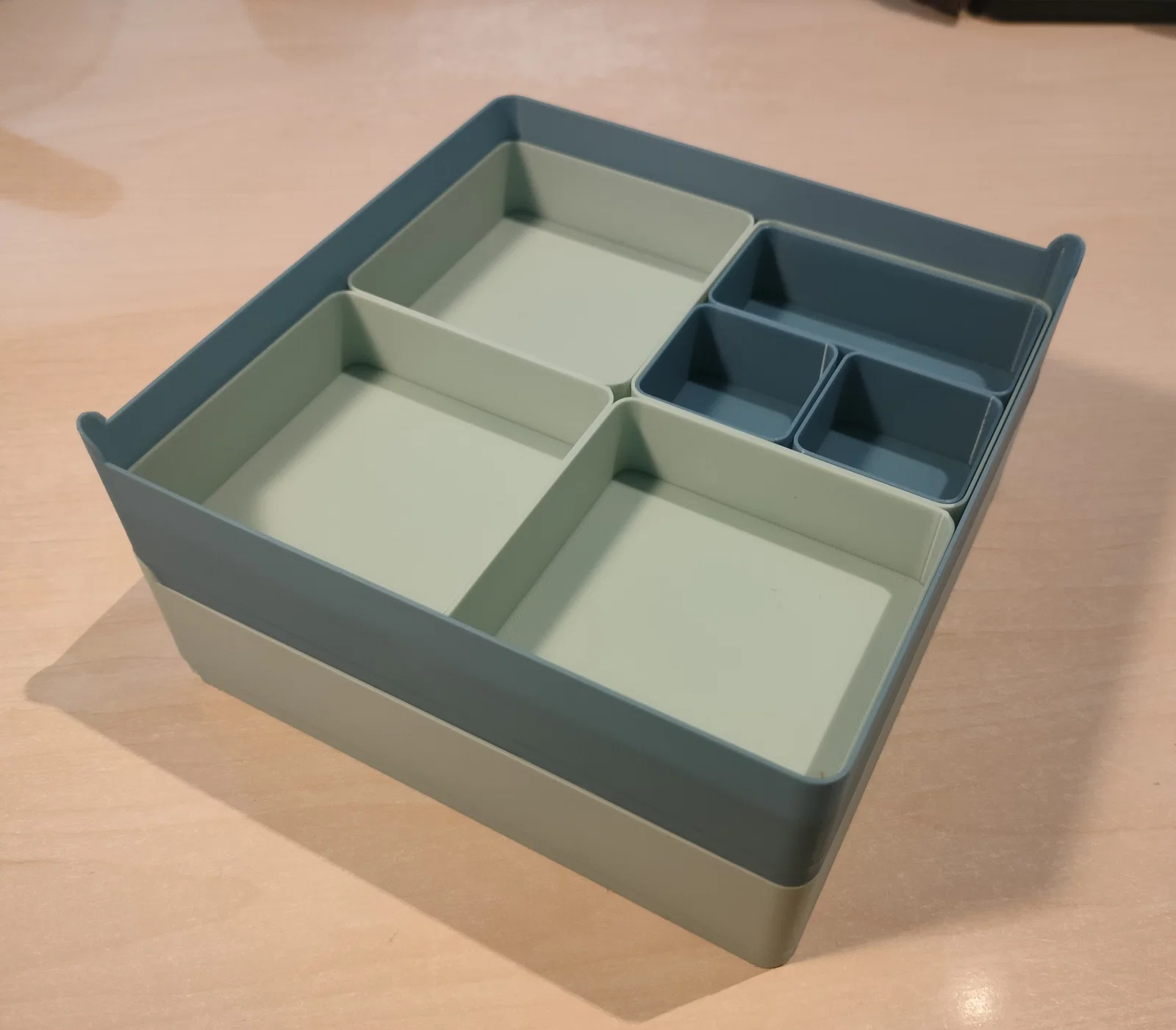

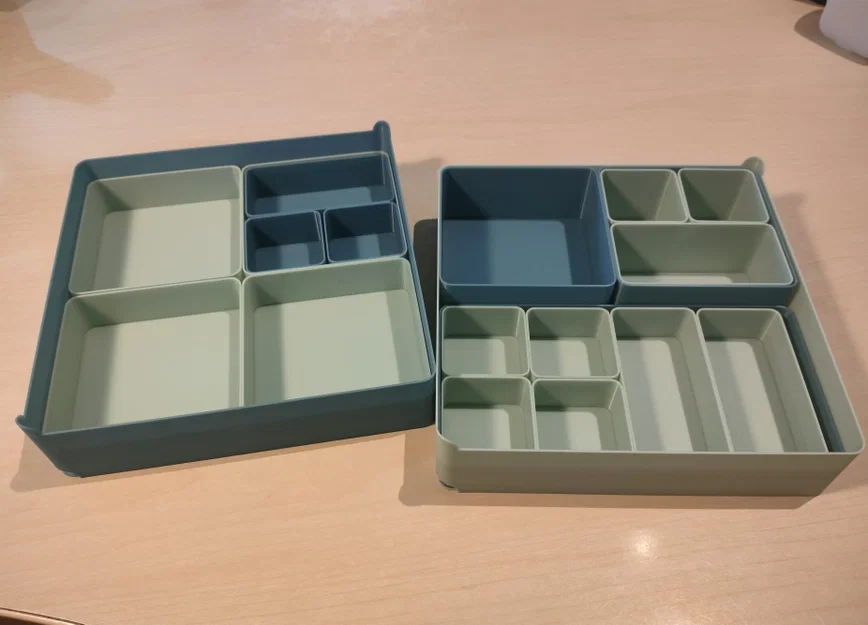

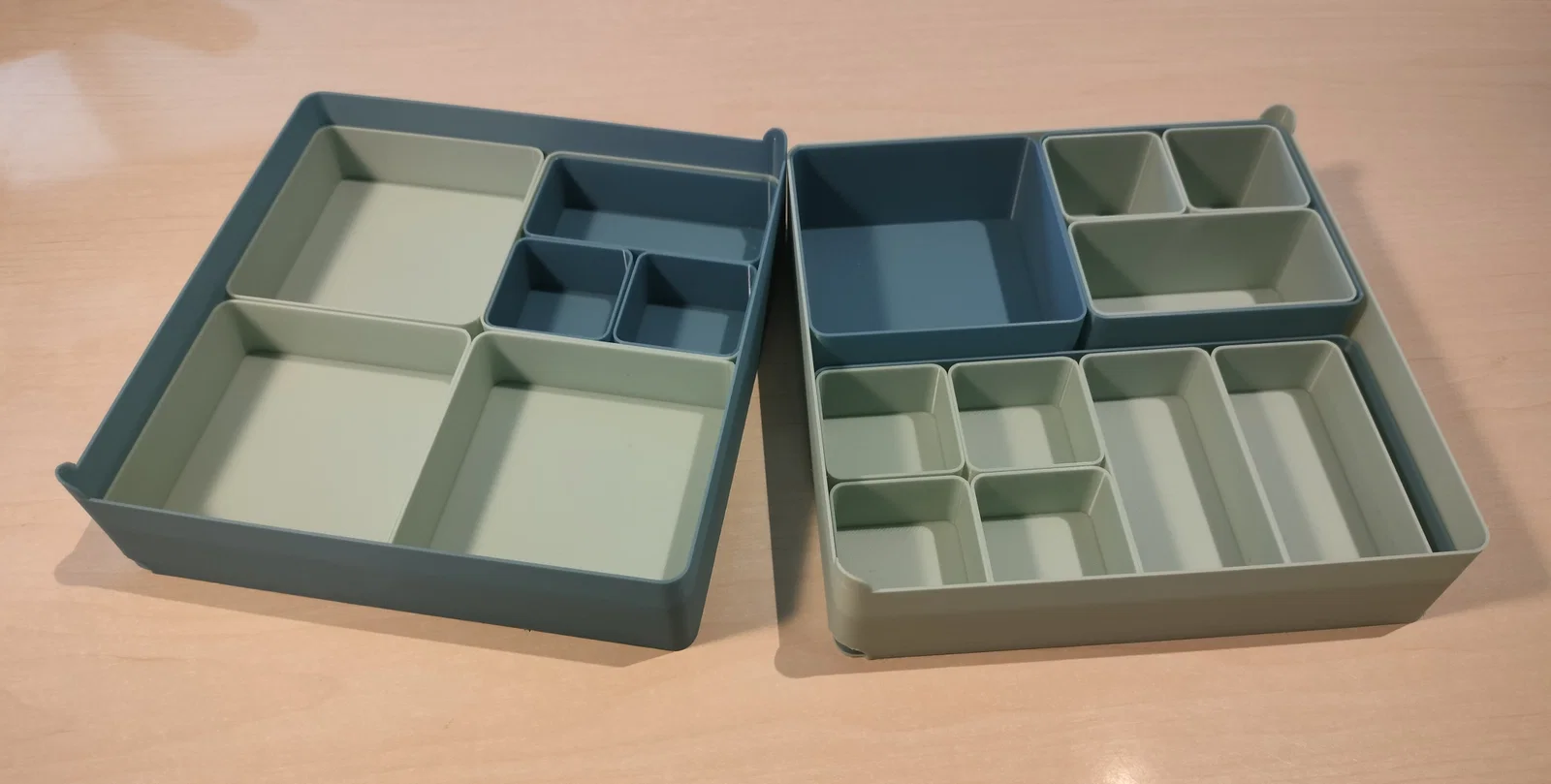

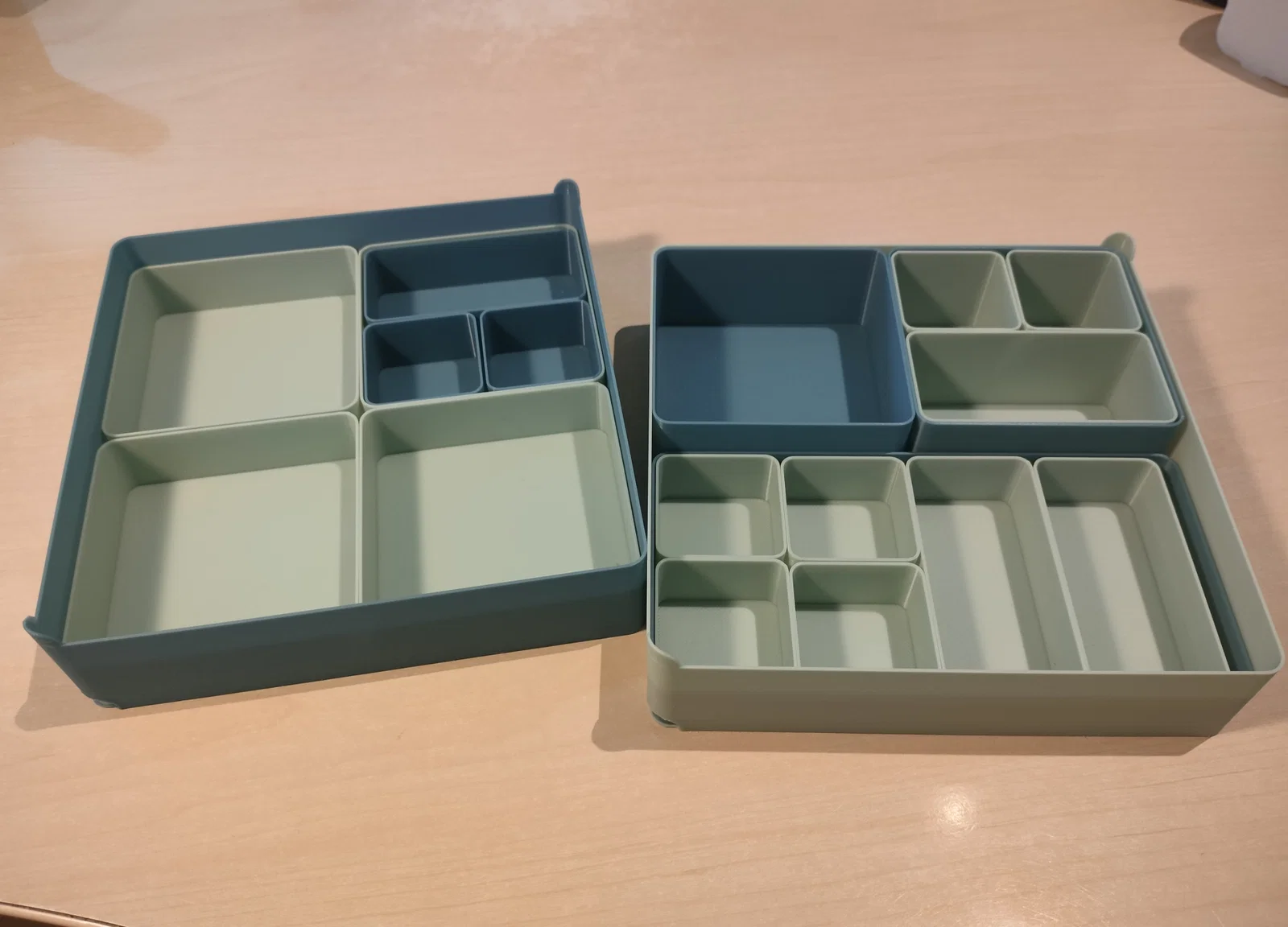

• Lồng vào nhau: Giúp tùy biến nhanh số lượng và kích thước ngăn chứa cần thiết.
• Nâng cấp dễ dàng: Bạn cứ in thêm các ngăn lẻ với hình dáng và kích cỡ tùy ý khi cần.
• Phân loại màu sắc: In khay với màu khác nhau để dễ dàng nhận biết món đồ bên trong.

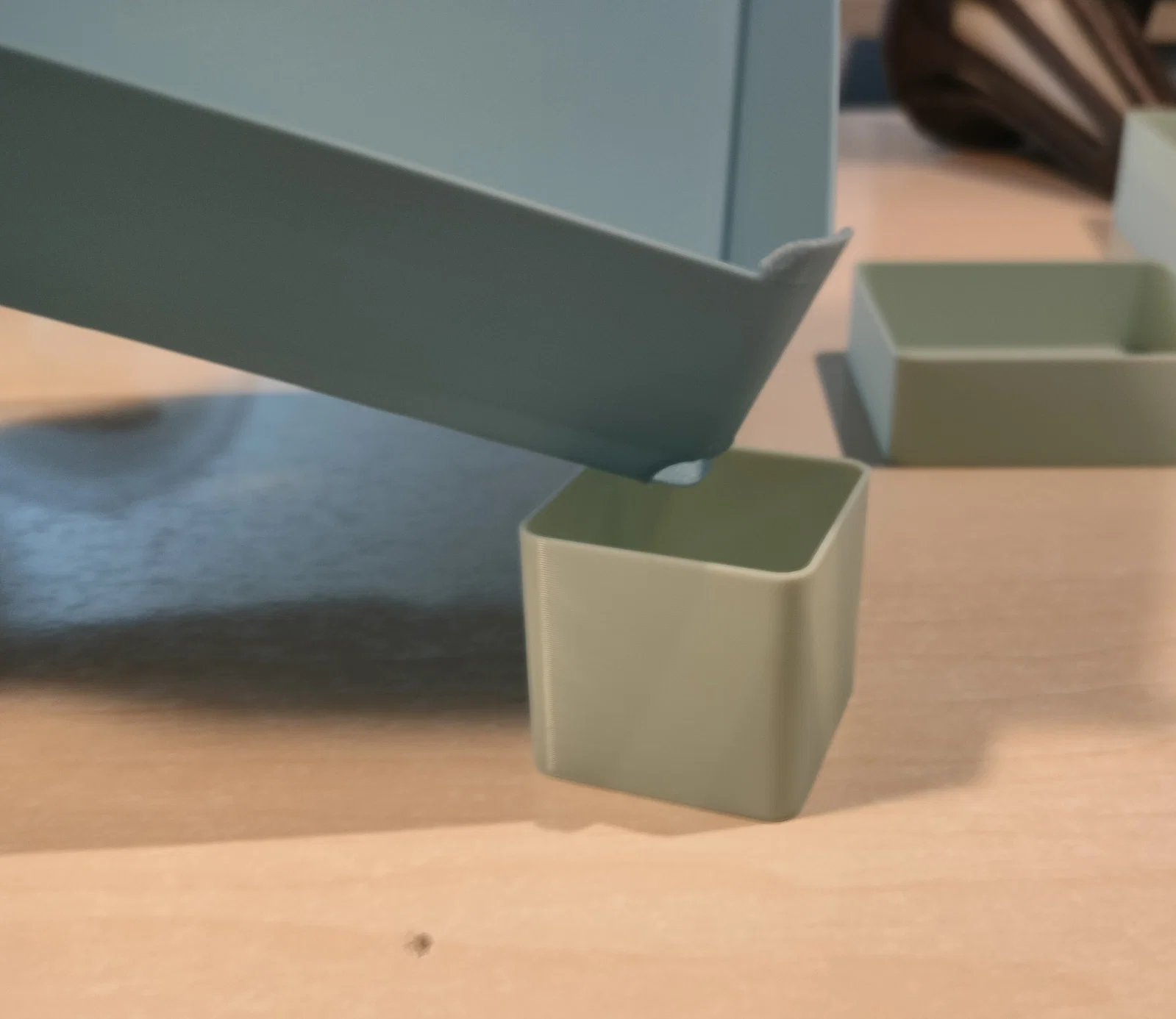

• Chồng tầng tiện lợi: Các lỗ trên khay lớn còn dùng làm phễu để đổ linh kiện nhỏ vào chai lọ.
• Sử dụng linh hoạt: Từng khay có thể dùng độc lập, giúp tiết kiệm diện tích trên bàn làm việc nếu bạn chỉ cần đựng vài món đồ.
• Dễ dàng di chuyển: Cần mang linh kiện đi đâu đó để xử lý? Chỉ cần nhấc khay đó ra mang theo, xong việc đặt lại vào vị trí cũ.
• Đựng được đủ thứ: Từ ốc vít, LEGO, hạt cườm, bột, kim tuyến, cát, nước, sơn, dầu cắt gọt...

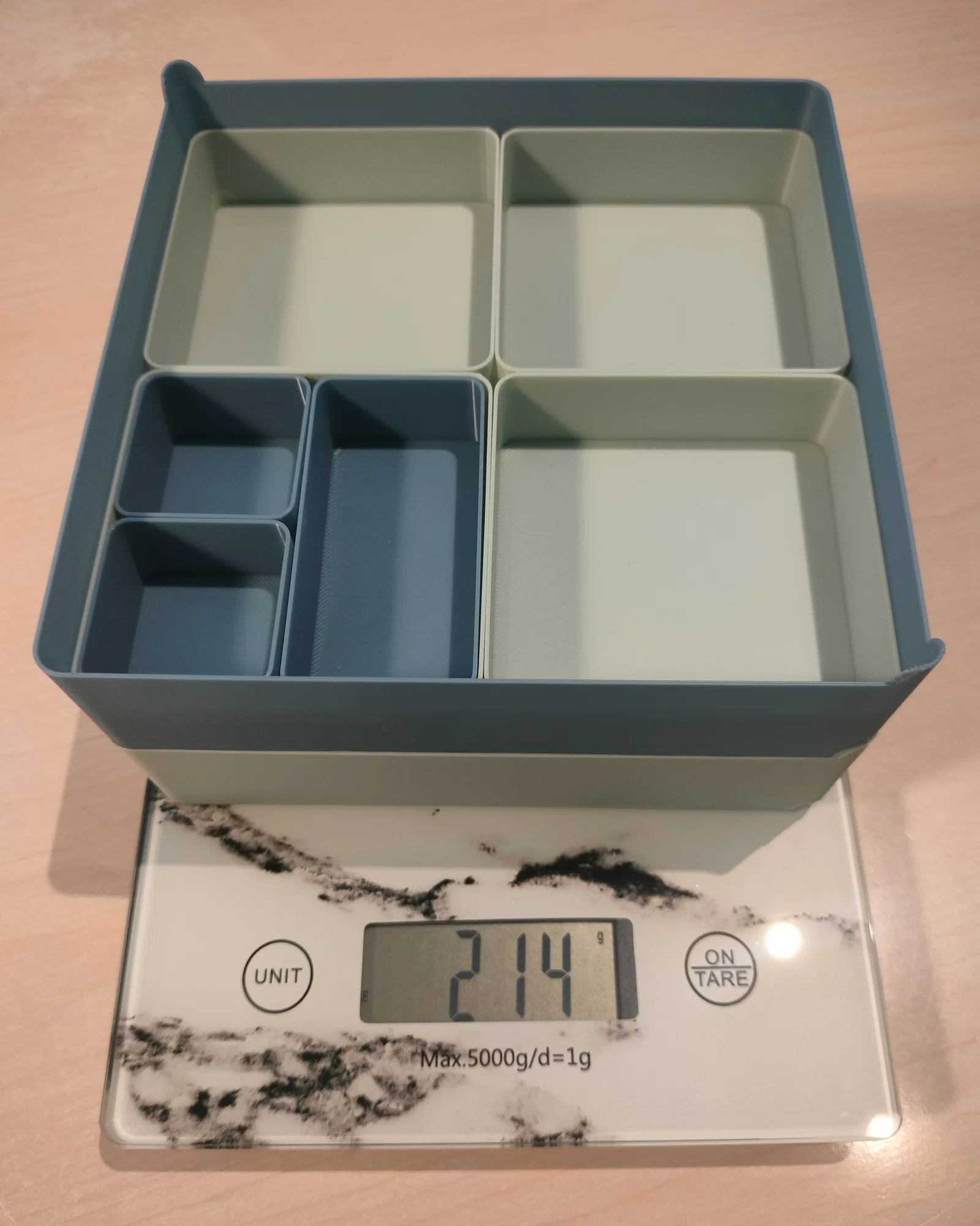

• In nhanh và rẻ: Khay lớn nhất chỉ tốn khoảng 40g nhựa, khay nhỏ nhất dưới 4g. Những bộ "full set" như trong ảnh chỉ tốn tổng cộng khoảng 220g. Đây là cách cực tốt để tận dụng hết những cuộn nhựa thừa.
• Giá thành thấp: Bạn có thể coi chúng như vật dụng dùng một lần. Dùng khay nhỏ cho các loại sơn, dầu, keo hay đồ dơ thì cứ vứt đi nếu quá bẩn/hư hỏng. Chẳng may mất vài cái cũng không tiếc.

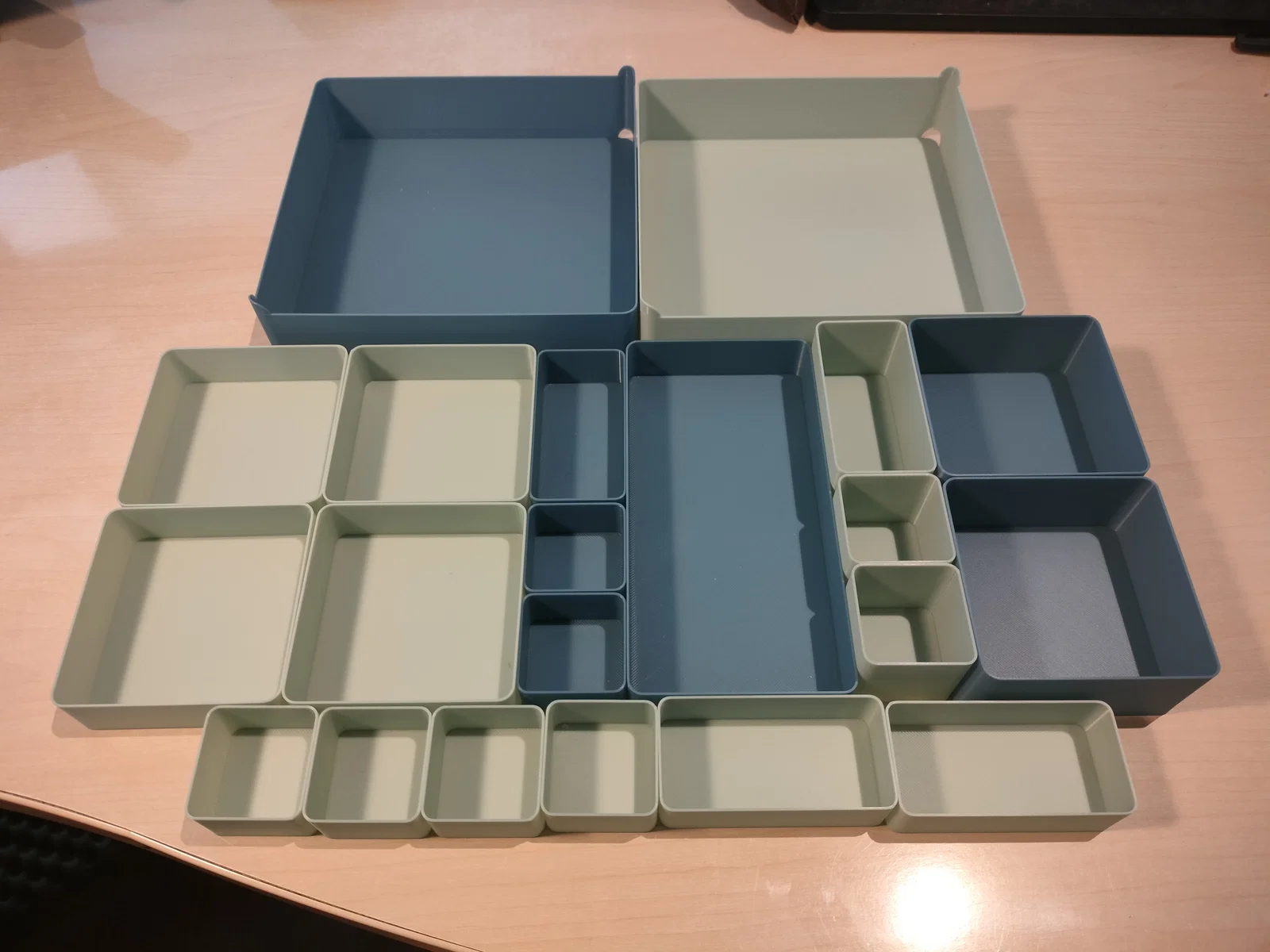

Phân loại

Các loại khay được đặt tên theo con số từ 1-3:

1. Khay lớn bên ngoài có thể chồng tầng, kích thước 150x150mm.

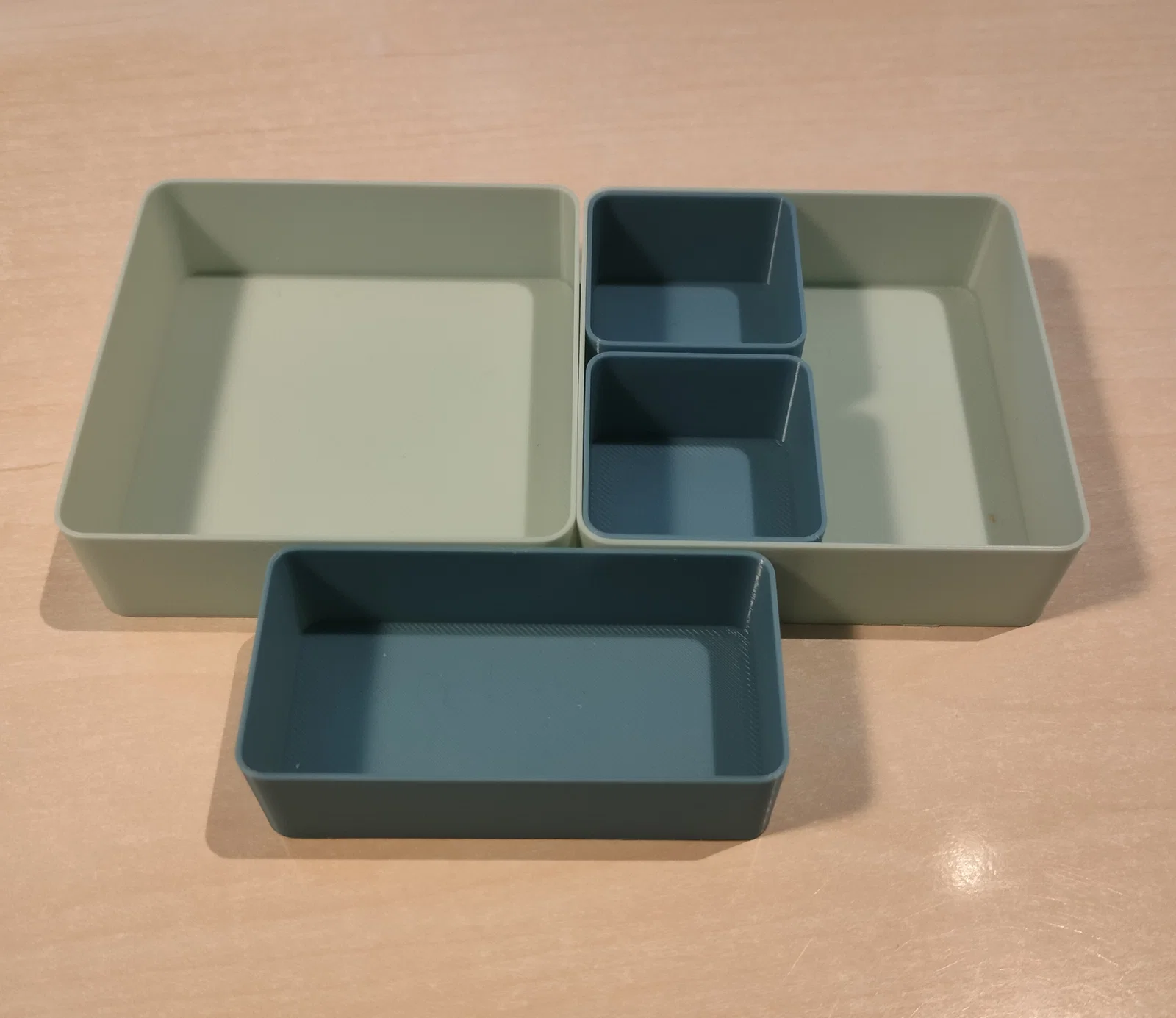

2. Khay cỡ vừa đặt vừa trong khay lớn. Gồm bản "quarter" (1/4) 74x74mm và "half" (1/2) 74x148mm.
3. Khay nhỏ nhất đặt vừa trong khay cỡ vừa. Gồm bản "quarter" 35x35mm và "half" 35x71mm.

Các khay cũng có bản "tall" (cao) và "short" (thấp). Mình khuyên dùng bản "tall" cho các loại chất lỏng, bột, kim tuyến... để tránh rơi vãi, và bản "short" cho ốc vít, linh kiện nhỏ cần dễ cầm nắm.

Hướng dẫn in

Các khay được thiết kế để in siêu nhanh và dễ, không cần setting đặc biệt hay support. Tuy nhiên, mình có vài gợi ý:

Layer height: 0.2mm, kết hợp với "Adaptive" Variable Layer Height ở mức 0.50 (tương đương layer height khoảng 0.1-0.3mm).

Brim: BẬT. Có thể in được mà không cần brim, nhưng góc khay dễ bị cong vênh. Hình dáng đơn giản nên gỡ brim rất dễ, mình toàn dùng tay gỡ ra một lượt rồi tỉa lại mép cho đẹp.

In nhiều khay cùng lúc: Chọn "Complete individual objects". Cách này giúp giảm cong vênh do thời gian in từng món ngắn lại. Hãy dùng nút Arrange trong PrusaSlicer để tính toán vị trí tránh va chạm.
