Kẹp giữ gia cố tấm nhựa nhà kính (Greenhouse) dùng cho lò xo W-springs

Tóm tắt

Đây là bộ kit gia cố chống bão in 3D được thiết kế để loại bỏ hoàn toàn tình trạng bay tấm nhựa polycarbonate của nhà kính. Thiết bị này hoạt động trực tiếp cùng với các loại kẹp lò xo thép (W-clips) tiêu chuẩn của nhà kính.

Bộ sản phẩm bao gồm cả kẹp kích thước Nhỏ (S) và Lớn (L) để xử lý sự sai lệch về dung sai sản xuất giữa các tấm nhựa và các phần khác nhau của khung nhà kính.

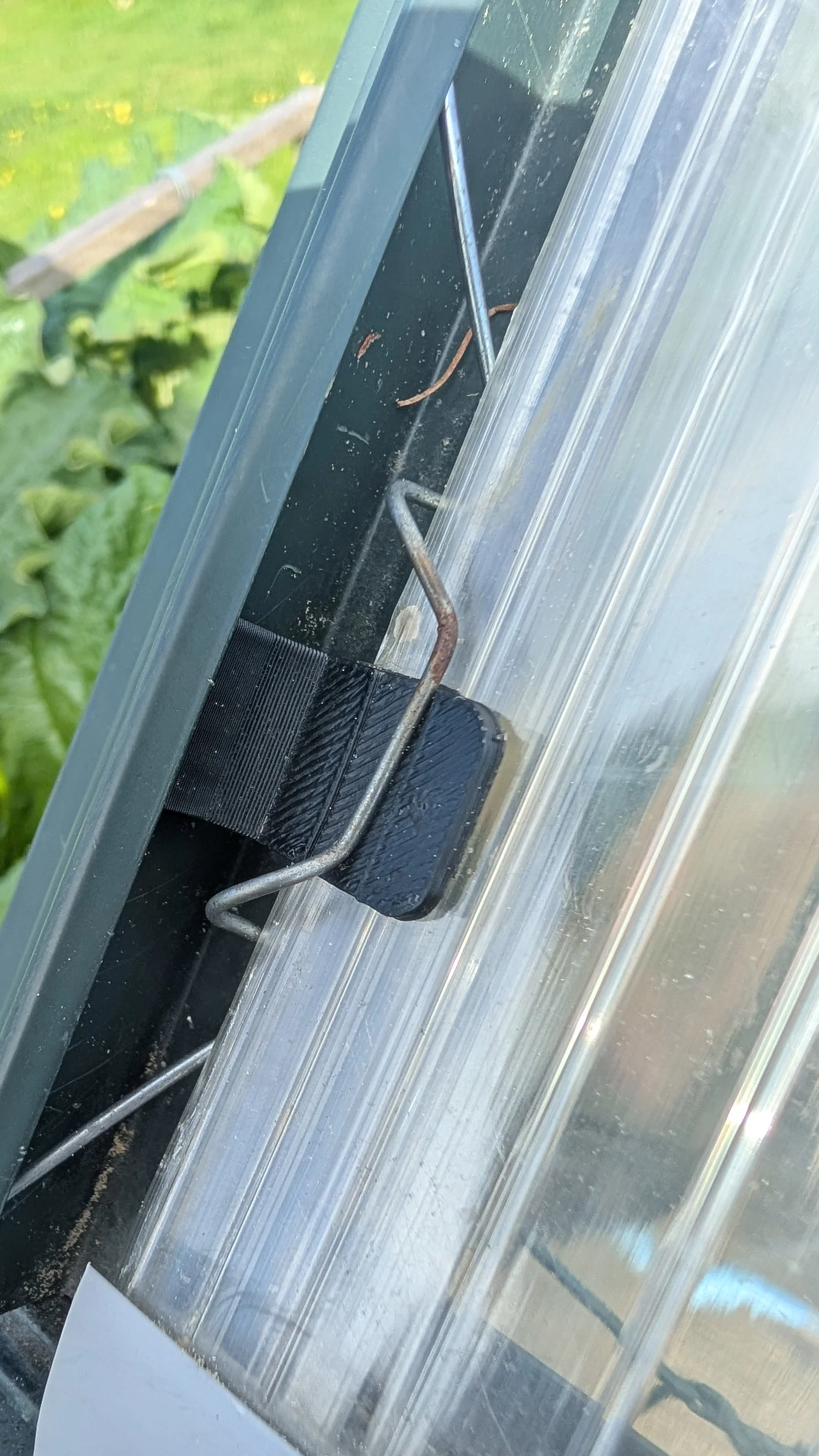

Cơ chế khóa xoay (Pivot-Lock)

• Điều kiện bình thường: Kẹp nằm dưới gờ nhôm, tạo áp lực phân bổ đều xuống tấm polycarbonate để ngăn tình trạng rung lắc.

• Khi có gió lớn (Áp suất âm): Khi gió mạnh cố hút tấm nhựa ra ngoài, kẹp sẽ xoay và móc chặt hơn vào gờ nhôm. Lực đẩy ra càng mạnh, nó càng tận dụng lực căng của lò xo để khóa chặt tấm nhựa tại chỗ.

• Bảo vệ tấm nhựa: Phân tán lực tập trung sắc nhọn của lò xo thép sang diện tích bề mặt nhựa rộng hơn, ngăn ngừa tình trạng thủng hoặc trầy xước các tấm polycarbonate.

Gói "Tear-Off Dispenser" (Khay lấy nhanh) 3MF

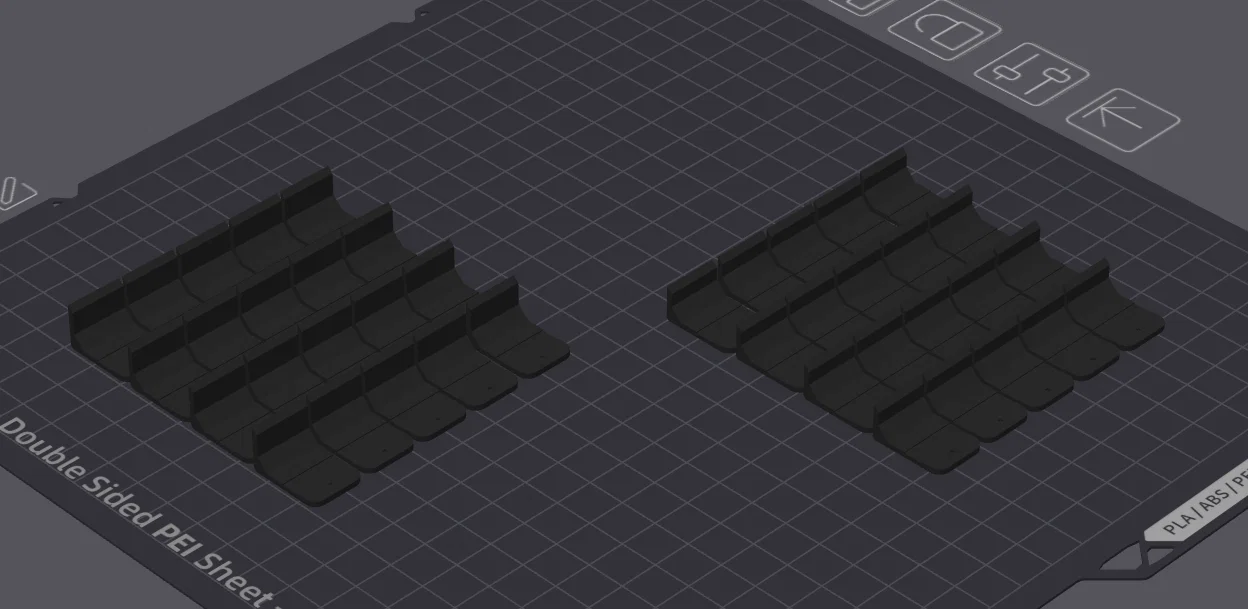

Để giúp việc in và lắp đặt trở nên cực kỳ hiệu quả, tập tin 3MF đi kèm đã được sắp xếp sẵn trên bàn in với 20 kẹp Lớn và 20 kẹp Nhỏ.

Ngoài ra cũng có các file STEP và 3MF cho 1L + 1S.

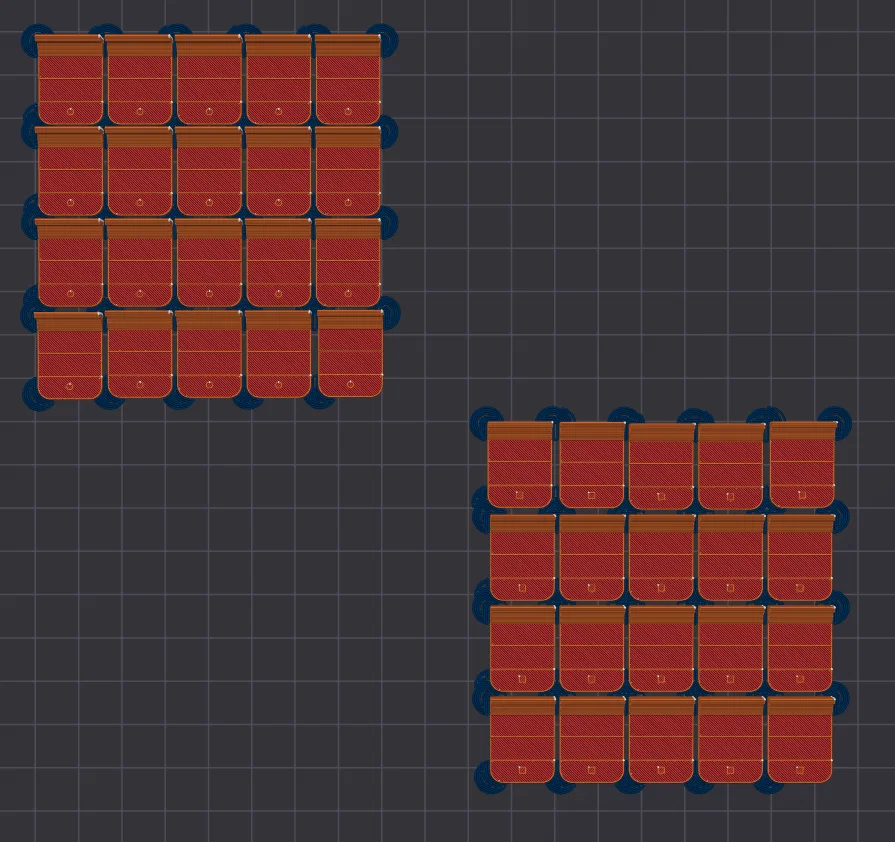

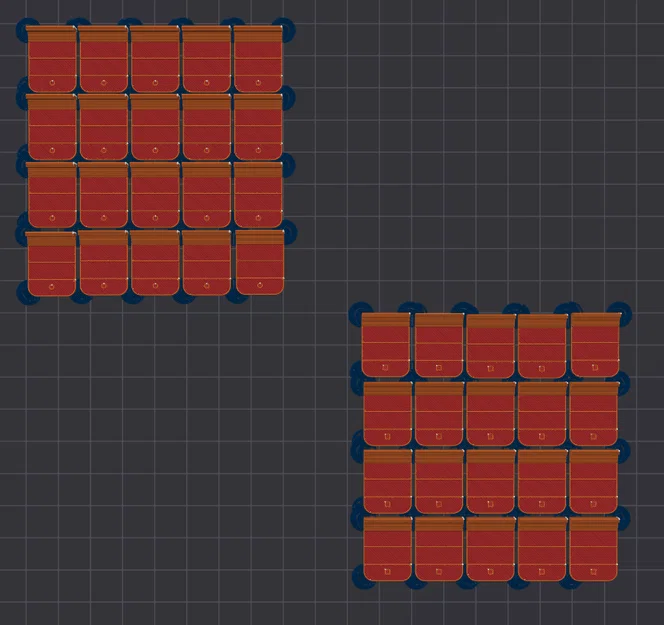

Các bộ phận được liên kết với nhau bằng hệ thống chân đế (mouse-ear brim). Cách này mang lại hai lợi ích:

1. Độ bám dính hoàn hảo: Ngăn các chi tiết nhỏ bị bong ra khỏi bàn in khi đang in.

2. Khay lấy tại chỗ: Hoạt động như một dải linh kiện có thể "tách rời". Bạn có thể mang cả khay ra nhà kính và chỉ việc bẻ từng cái kẹp ra khi cần lắp đặt!

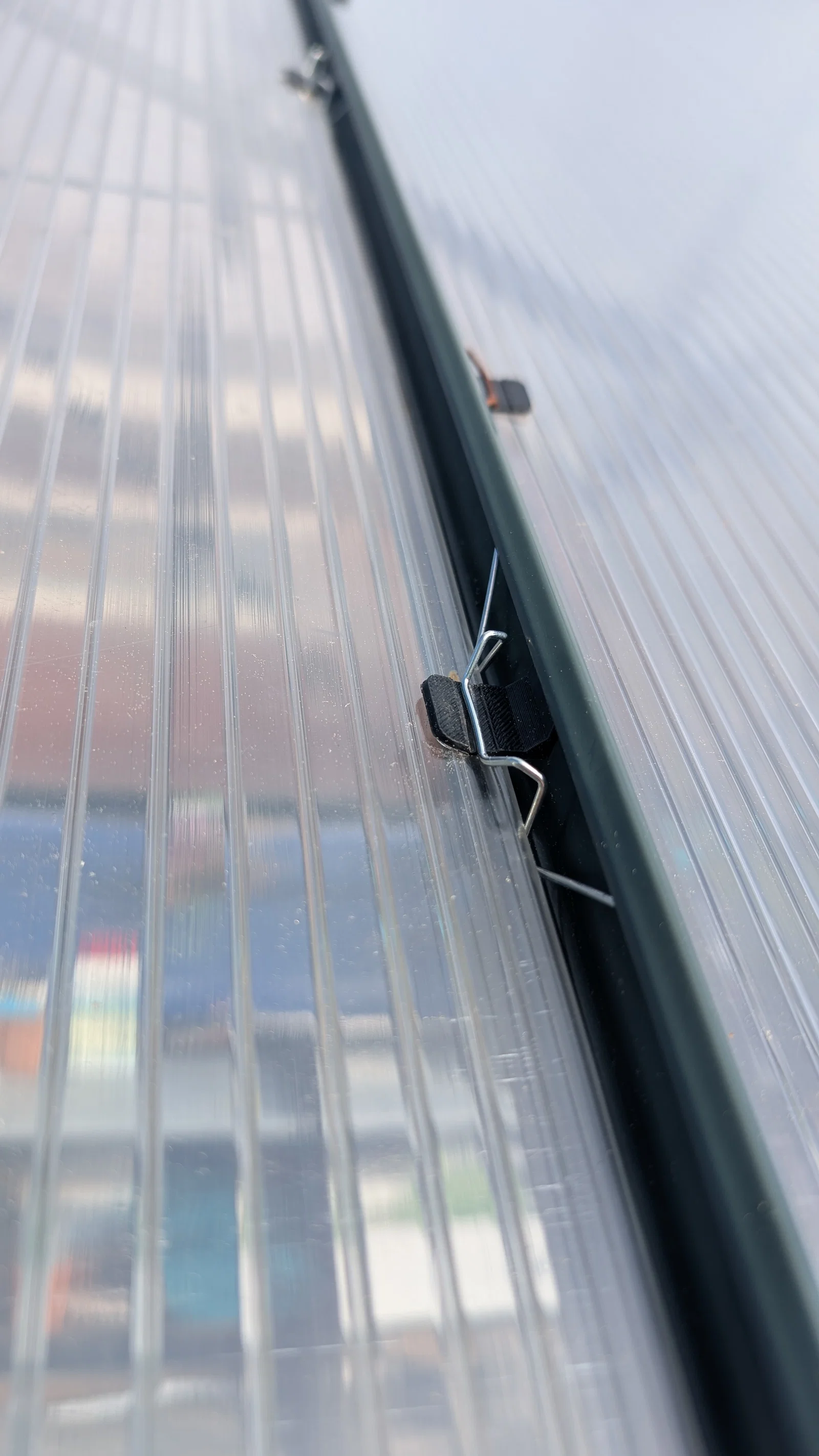

Hướng dẫn lắp đặt & Bố trí

Khung nhà kính thường bị lỗi dung sai không đều, tạo ra các khe hở lớn khiến tấm nhựa dễ dàng tuột ra trong các trận bão. Hãy sử dụng hai kích thước kẹp để bù đắp những sai lệch này:

• Các tấm mép ngoài (Ngoài cùng bên trái & bên phải): Những khu vực này thường có khe hở lớn nhất và dễ bị bay tấm nhựa nhất. Khuyên dùng: Sử dụng 10 lò xo kèm kẹp cho mỗi tấm nhựa ở các vị trí rủi ro cao này.

• Các tấm góc: Cấu trúc góc cũng thường có khe hở rộng hơn. Hãy tăng cường kẹp ở đây để hỗ trợ thêm cho các điểm lắp đặt của nhà sản xuất.

• Các tấm bên trong: Sử dụng 8 lò xo kèm kẹp cho mỗi tấm để ổn định toàn bộ cấu trúc.

Cài đặt in

• Chất liệu: PETG hoặc ASA (Khuyên dùng ASA để tăng độ bền dưới tia UV).

• Cấu hình in: Sử dụng file 3MF đi kèm để có bố cục tối ưu.

• Wall Loops (Lớp tường): Tối thiểu 2 lớp, nên dùng 4 lớp để đạt độ bền tối đa tại vị trí rãnh xoay.

• Infill (Độ đặc): 30%–40% (Mọi kiểu mẫu đều ổn).

• Hướng in: In nằm phẳng với mặt lớn nhất làm đế.

Lưu ý: Thiết kế này đã được thử nghiệm với PLA và vẫn có thể dùng tốt trong nhiều năm, dù lò xo có thể gây biến dạng nhẹ nhưng không hề bị hư hỏng.
