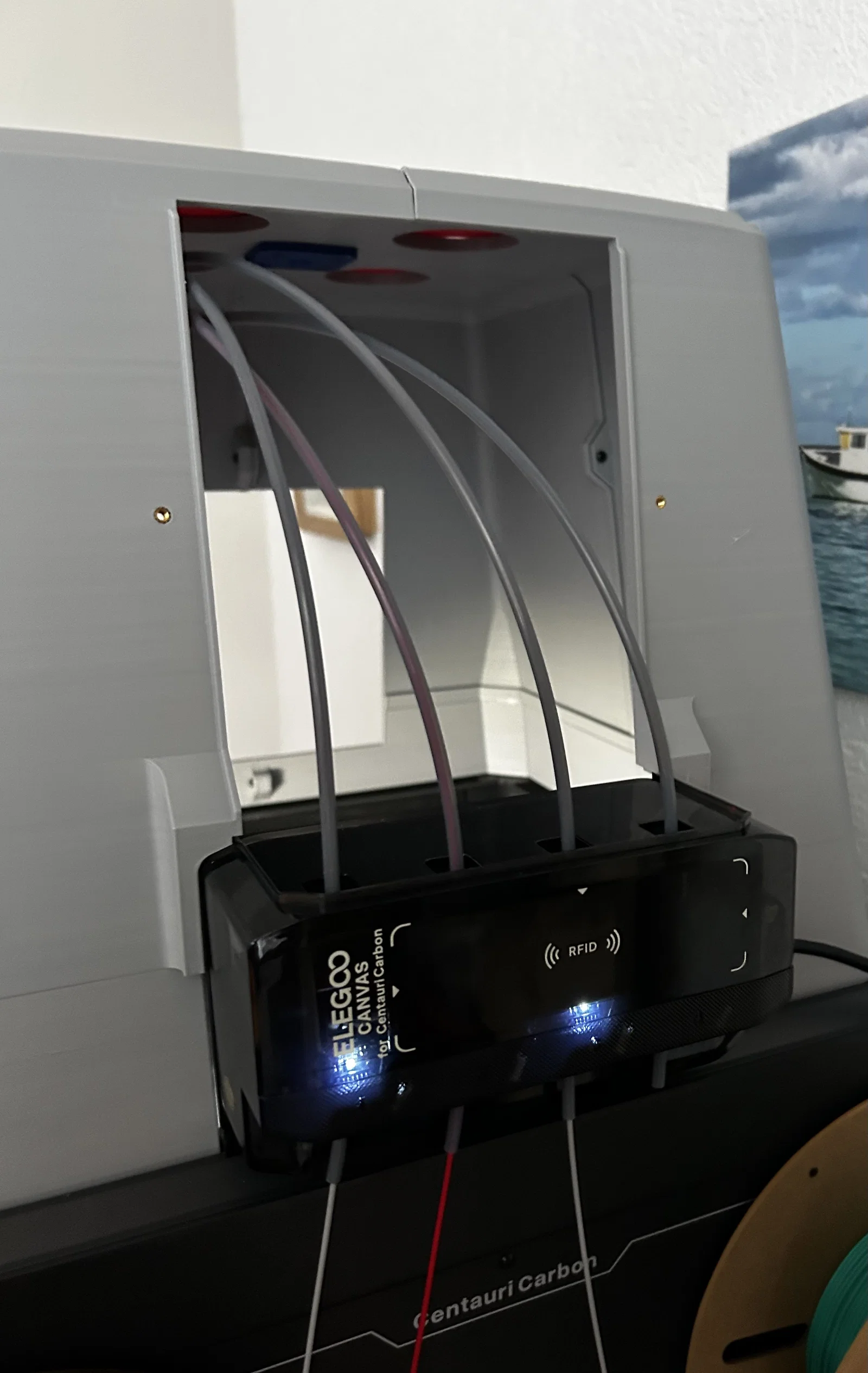

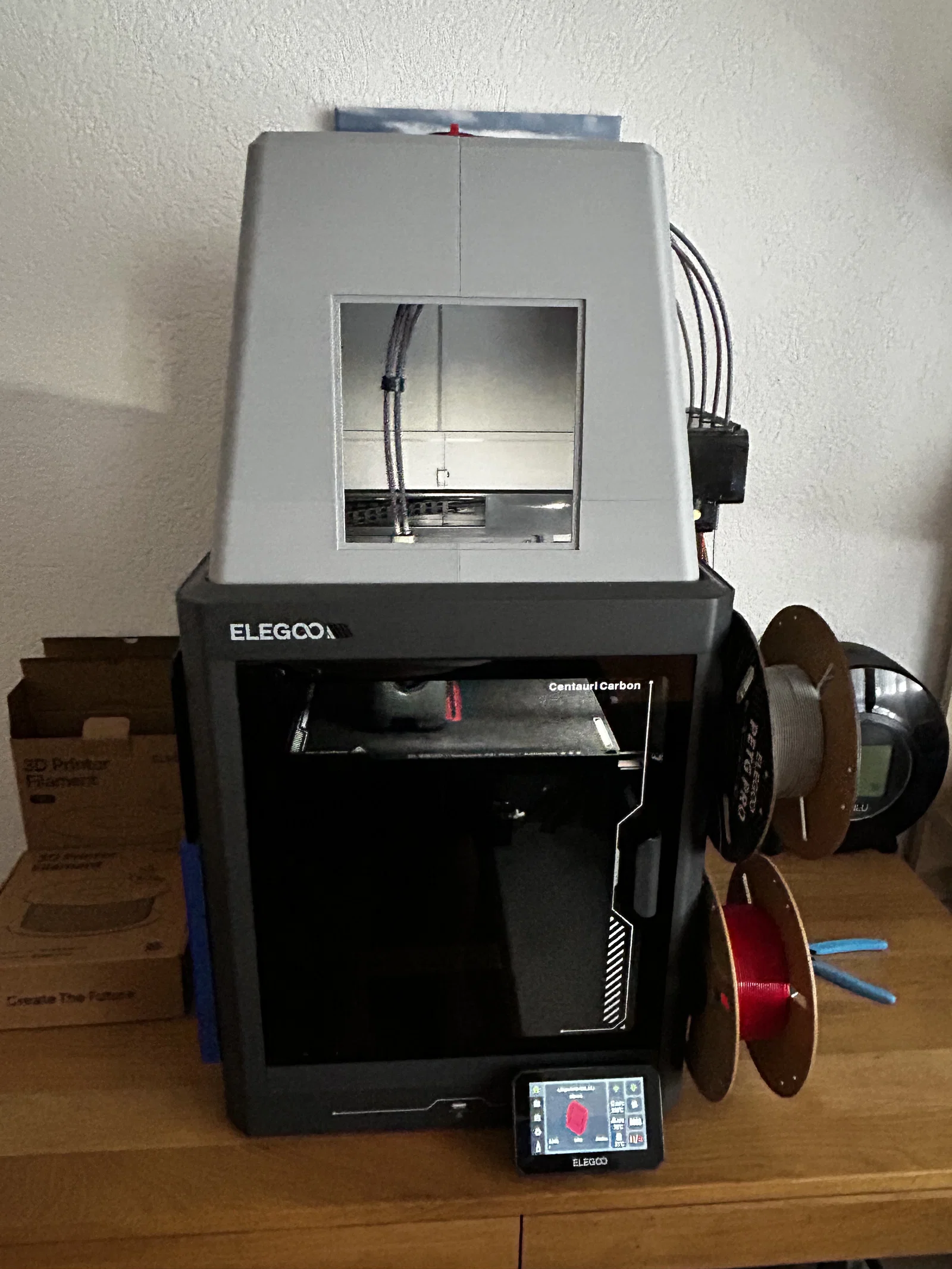

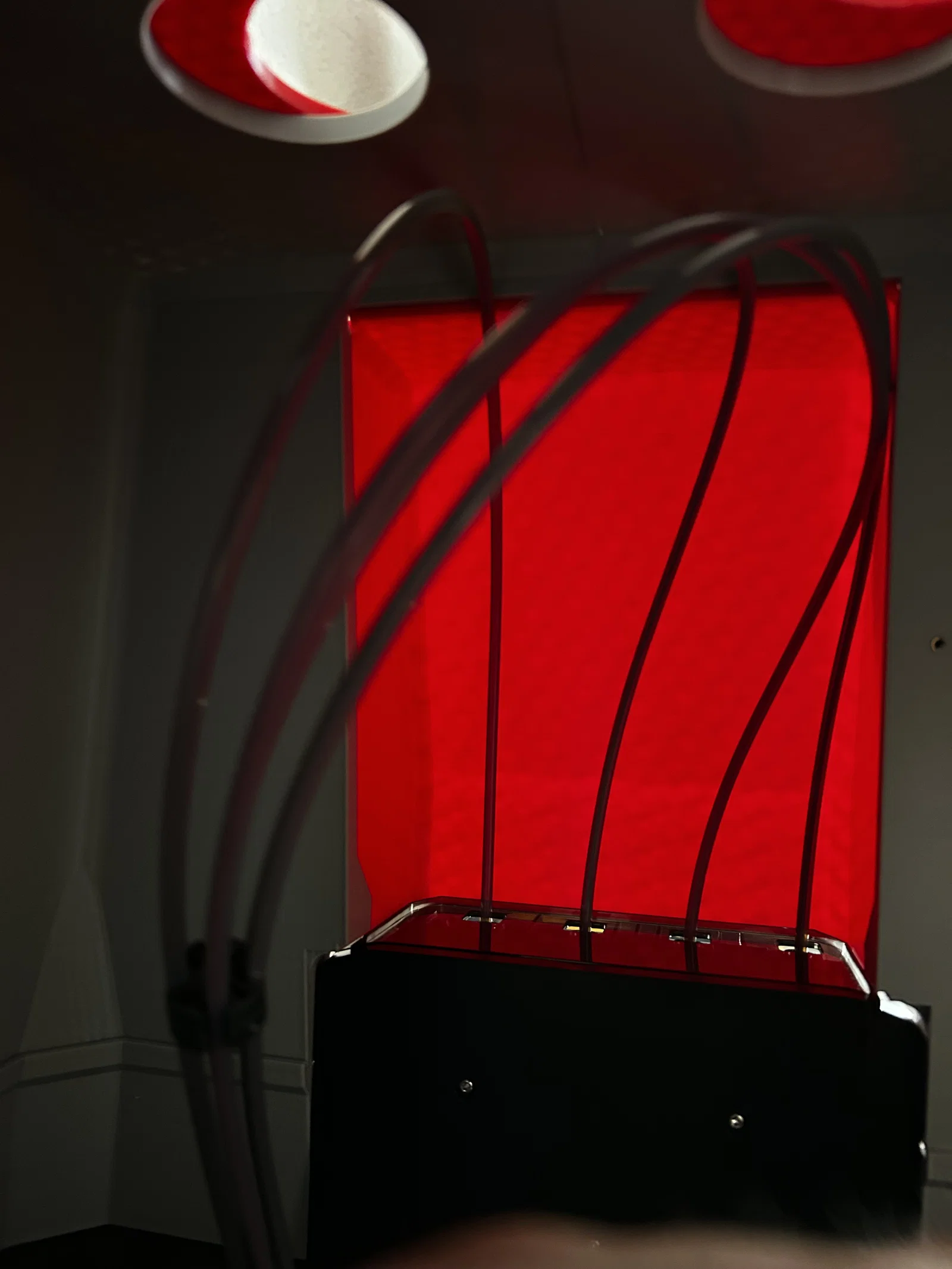

Elegoo CC1 với nắp che CANVAS
Bộ nắp che tùy chỉnh cho Elegoo CC1 với thiết kế CANVAS, tích hợp thông gió có thể điều chỉnh. Dự án yêu cầu ốc vít M3, tán nhiệt và các miếng plexiglas (hoặc nhựa PETG trong suốt) để lắp ráp hoàn thiện.
Mô tả
Elegoo CC1 với nắp che CANVAS
Lắp ráp bằng ốc vít M3, tán nhiệt (heat inserts) và keo dán.

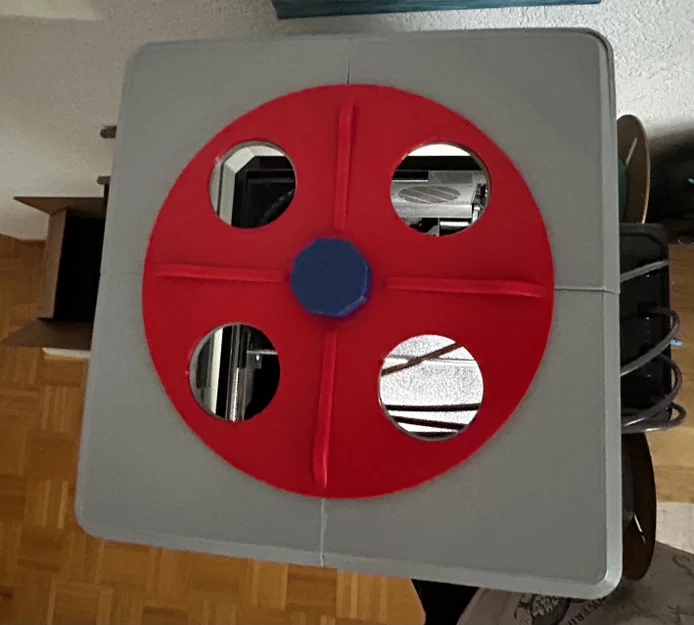

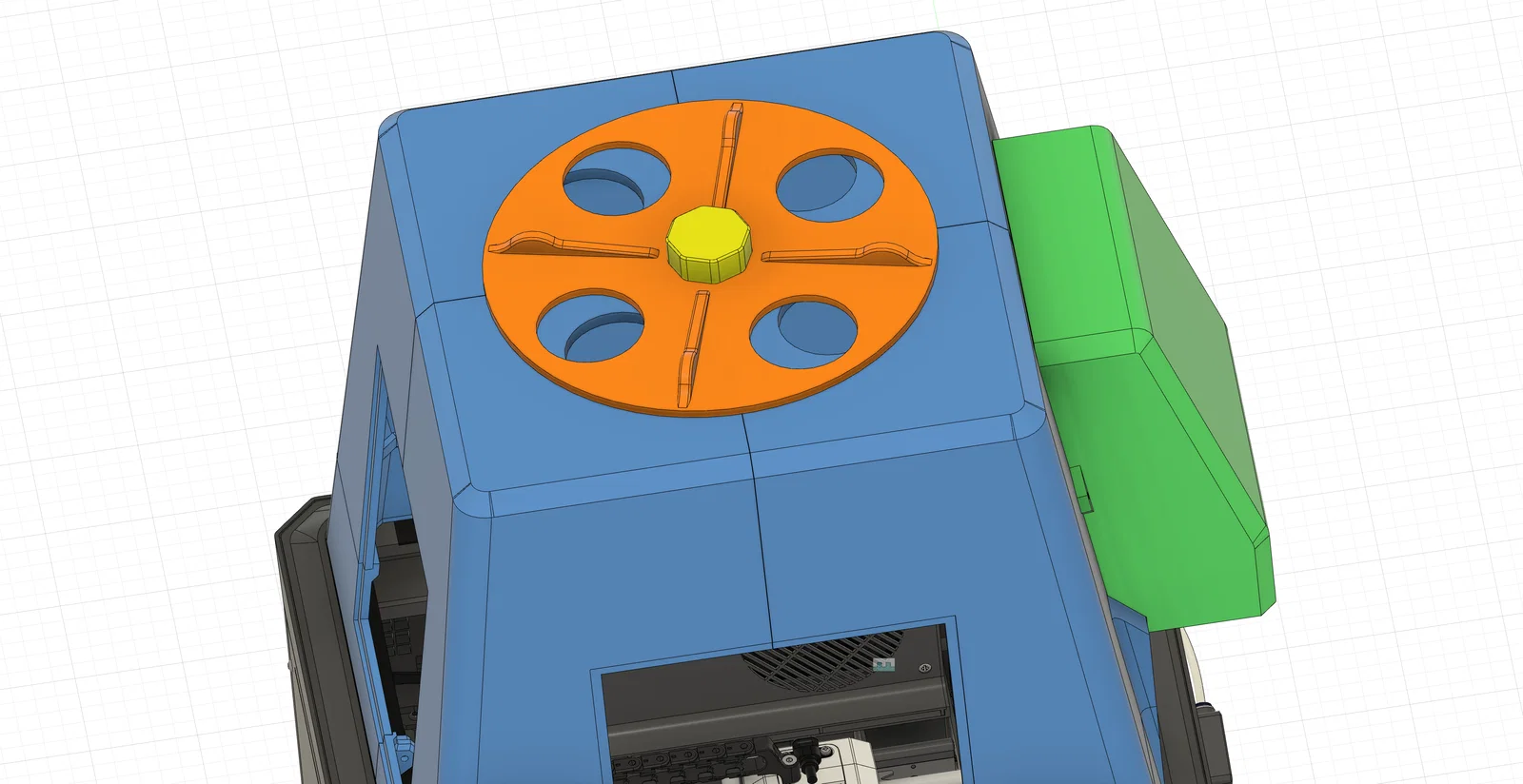

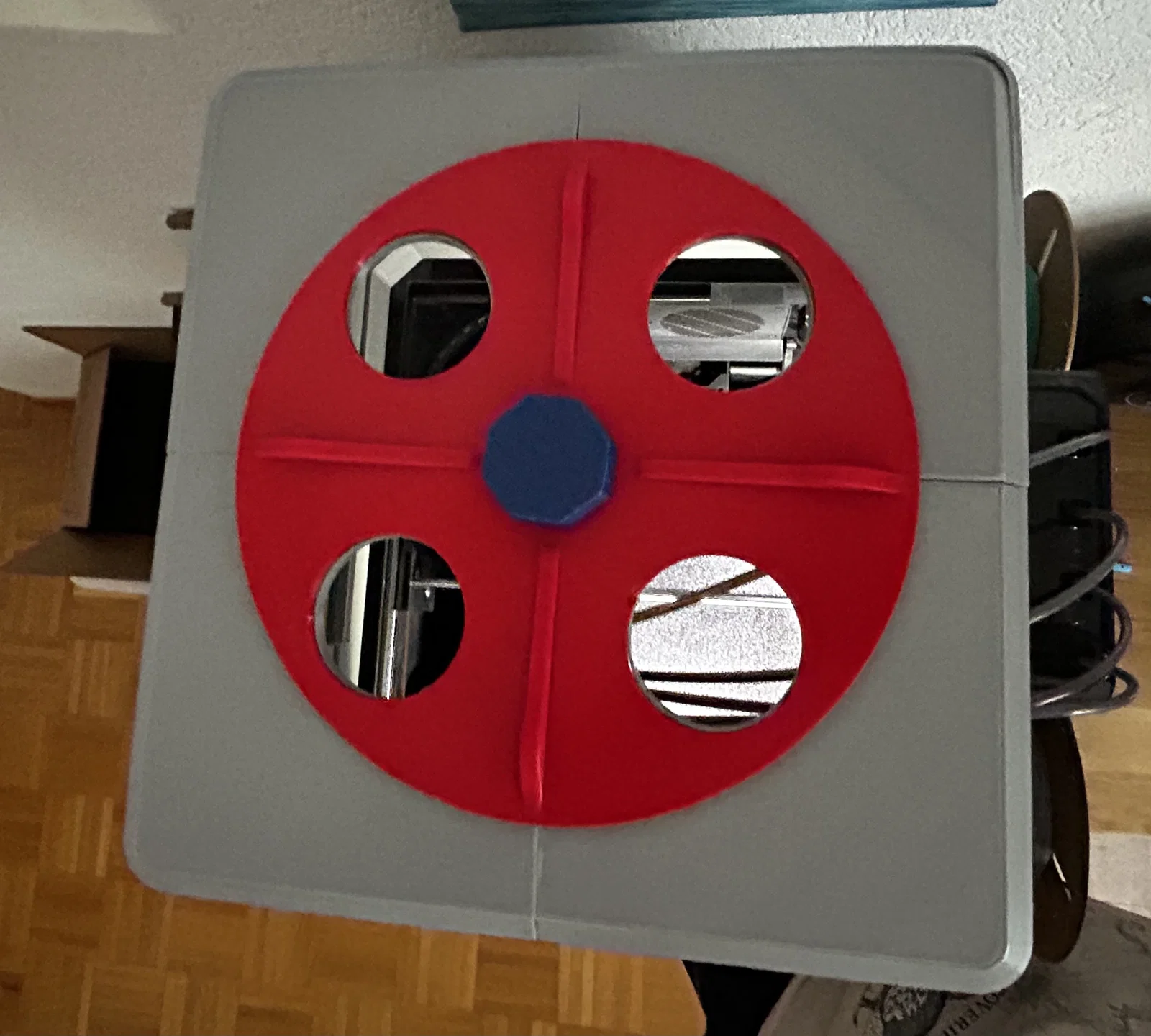

Phần nắp thông gió có thể điều chỉnh
Cần 12 tán nhiệt M3x4 hoặc M3x6, 12 ốc vít M3x8 Cần 2 miếng plexiglas kích thước 168x168 cho phần cửa sổ hoặc in 2 lần linh kiện plexi_window bằng nhựa PETG trong suốt.

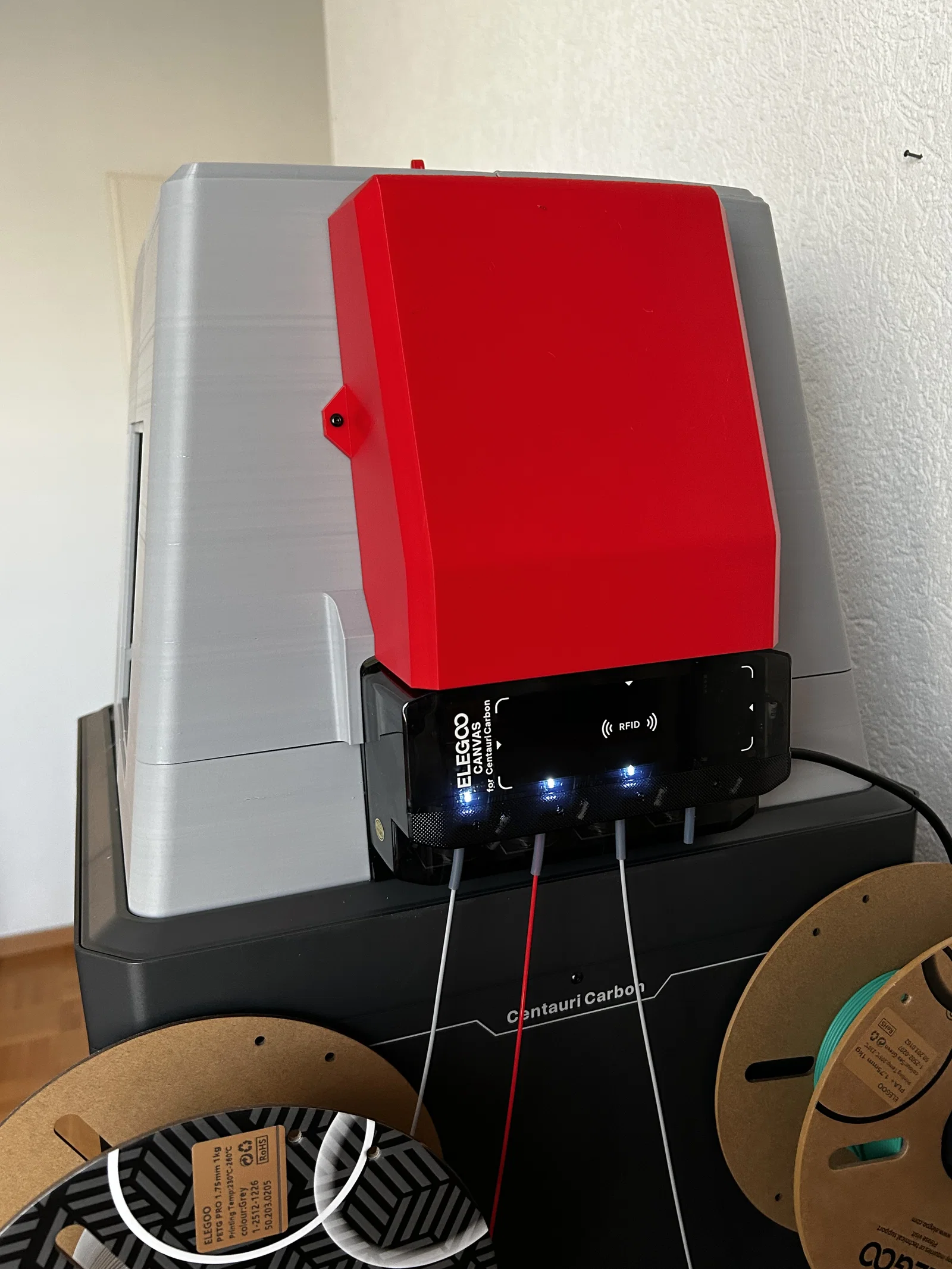

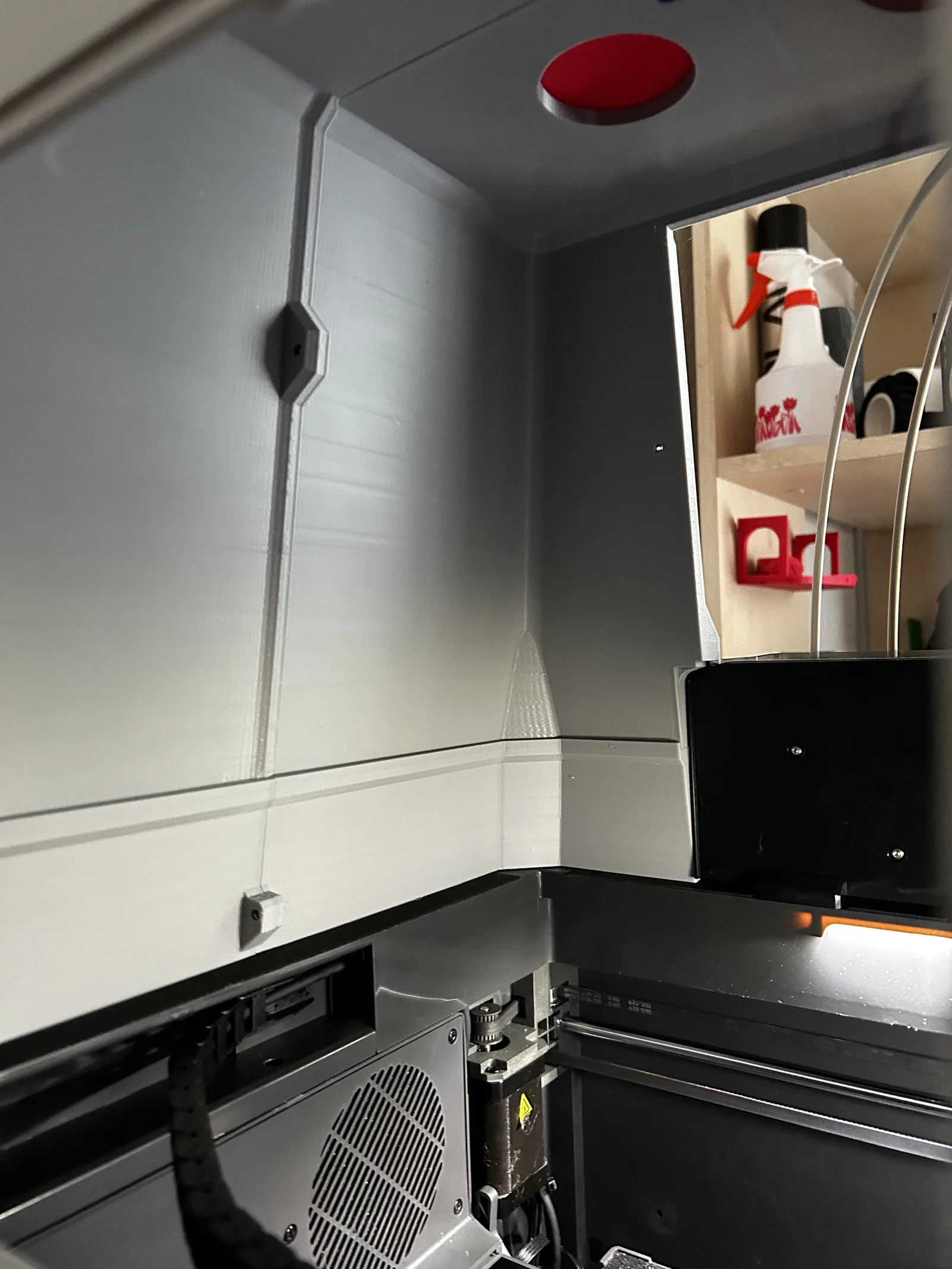

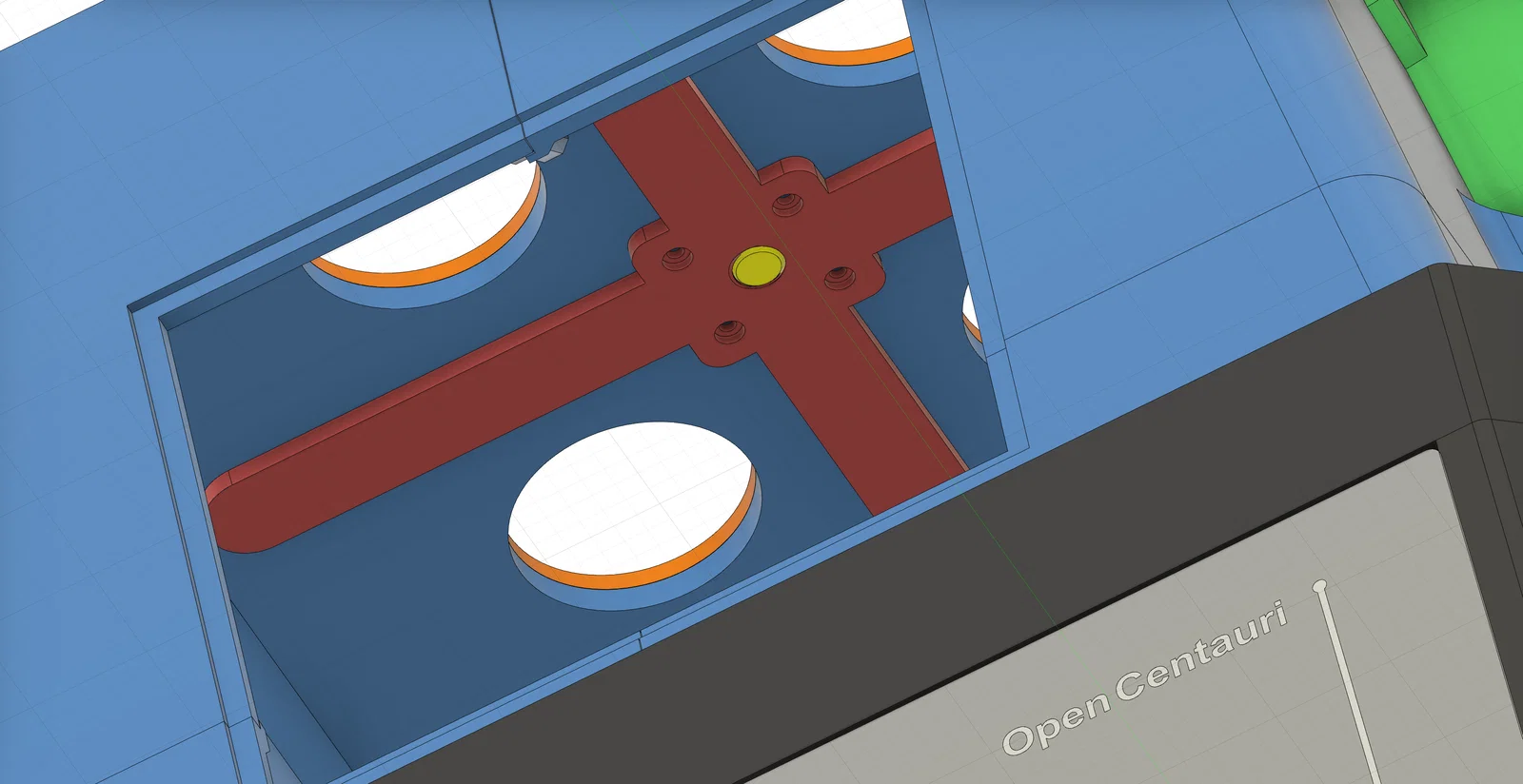

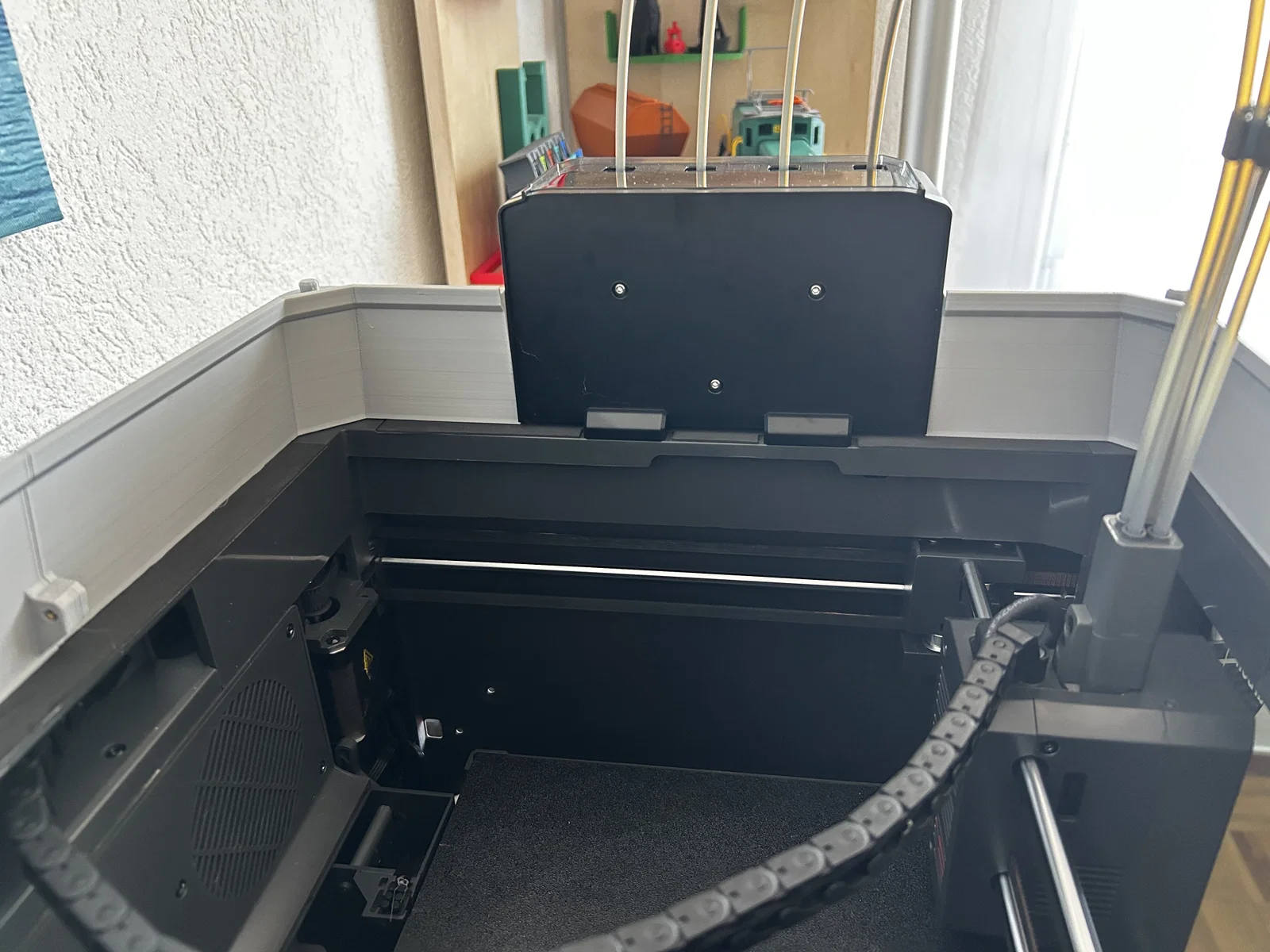

In các phần cover_assembly, screw_M12 và Air_flow_control In 4 phần coverbase và lắp ráp chúng lại bằng 3 tán nhiệt M3 và ốc vít Đặt cụ thể này lên máy in và kiểm tra độ khớp In 4 phần cover lộn ngược (không cần support) và lắp chúng vào cover_assembly (xem hình) bằng 4 ốc vít M3, sau đó bắt vít 4 phần cover lại với nhau bằng 3 ốc vít M3 In phần PTFE_cover và lắp ráp bằng 2 ốc vít M3x8 Đặt phần lắp ráp nắp lớn lên trên cover_assembly ở trên máy in. Bạn có thể dán phần nắp trên vào bề mặt ngang của phần đế bằng cách dùng các chốt dẫn hướng. Vặn vít phần Air flow control lên trên đỉnh của nắp che bằng ốc M12_screw đã in.
