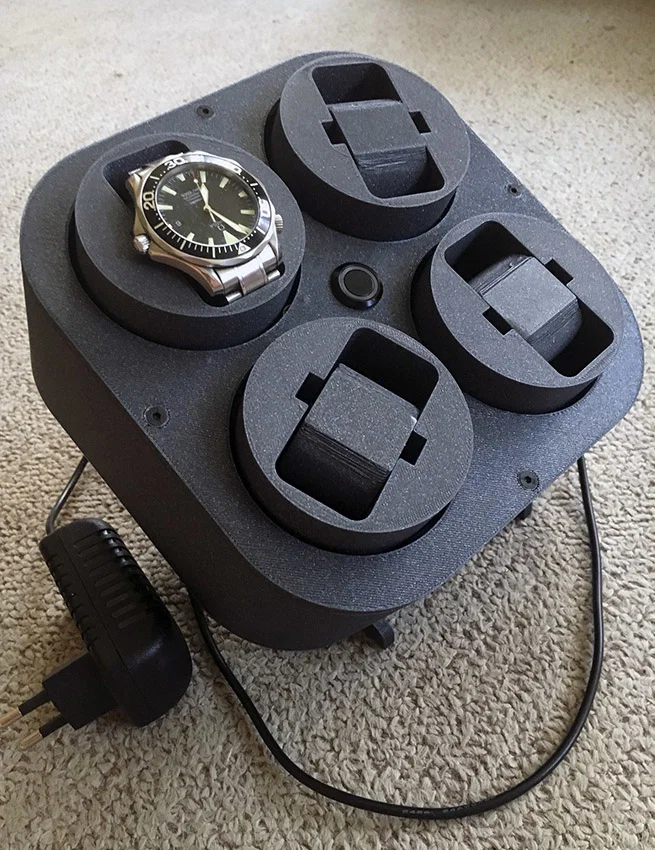

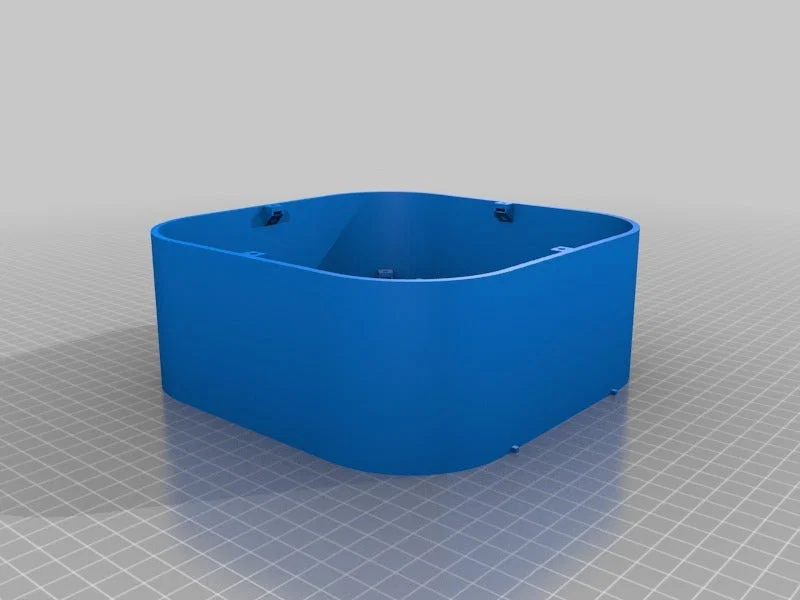

Bộ Quay Đồng Hồ Quad Watch Winder

Cái bộ quay đồng hồ này được lấy cảm hứng từ sản phẩm này: https://www.thingiverse.com/thing:2021221
Cảm ơn Simone Dassi rất nhiều!

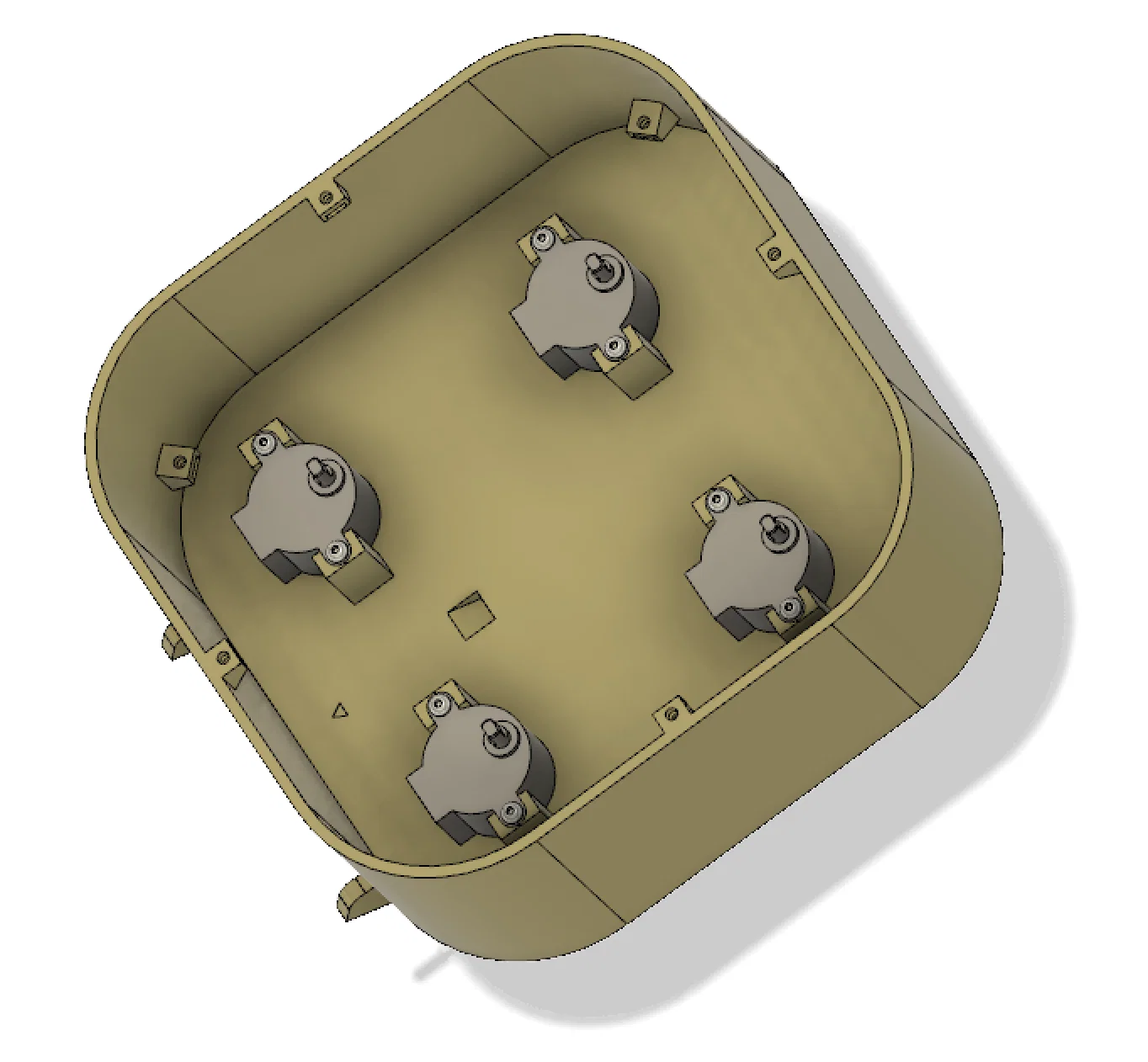

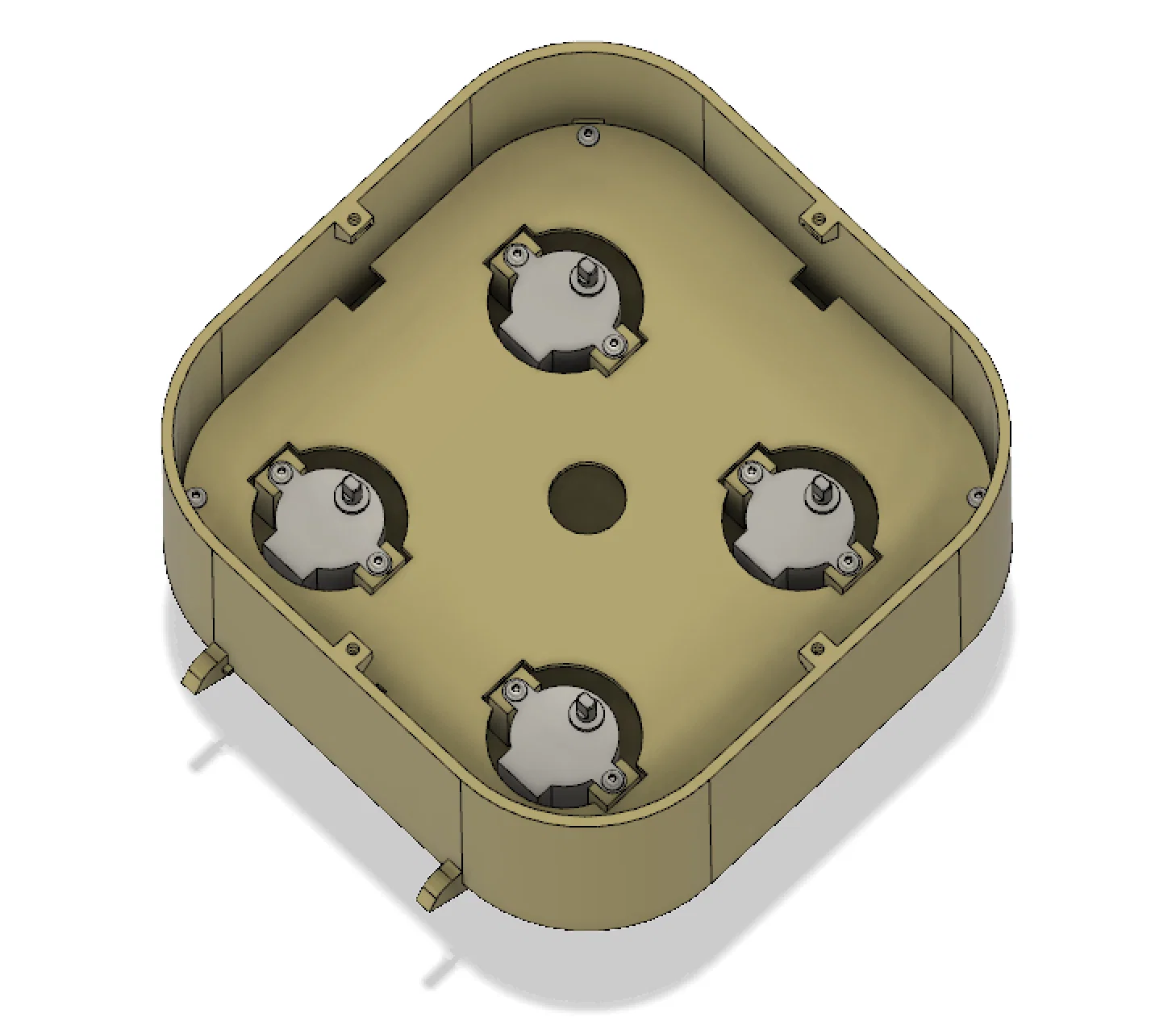

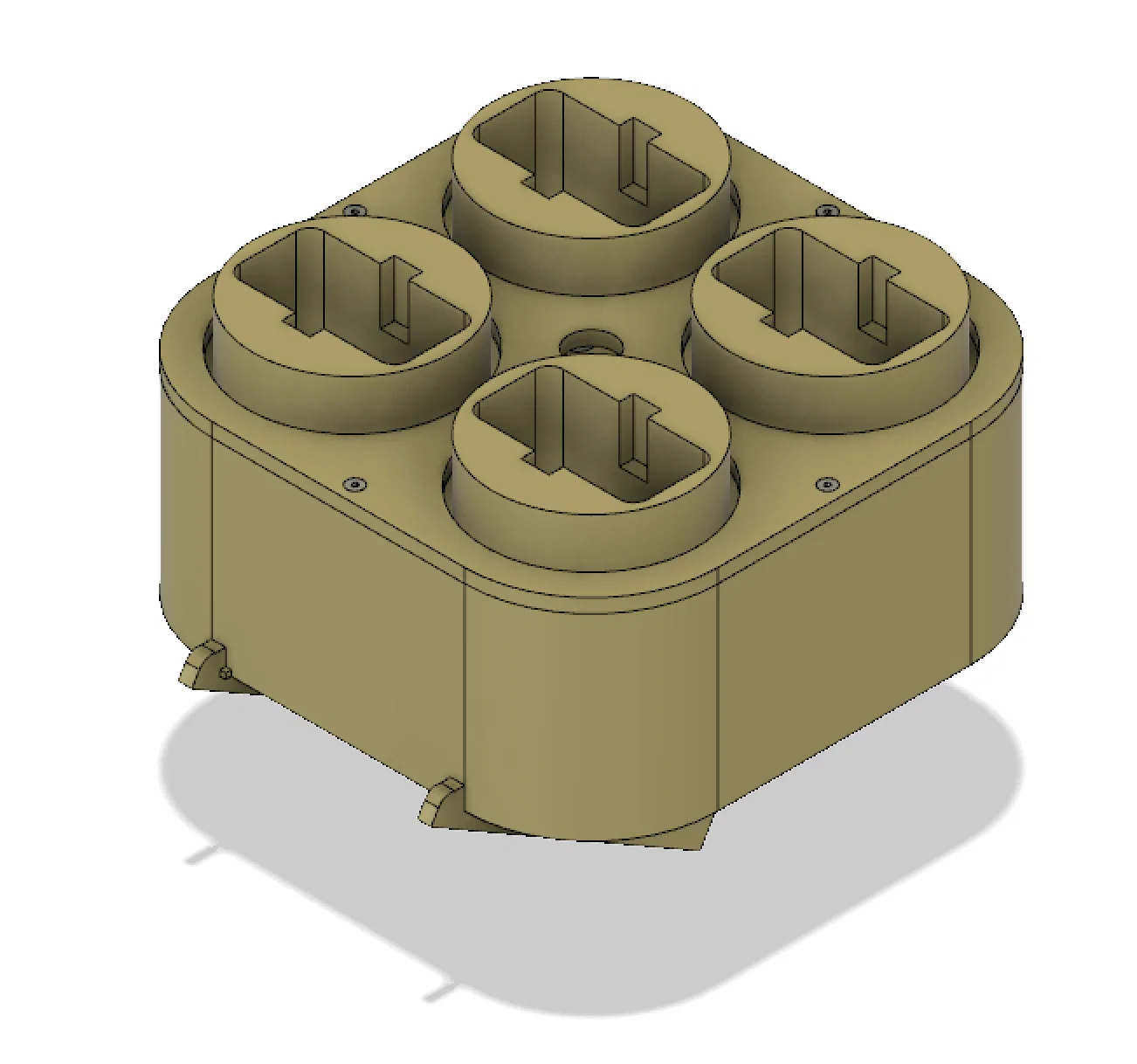

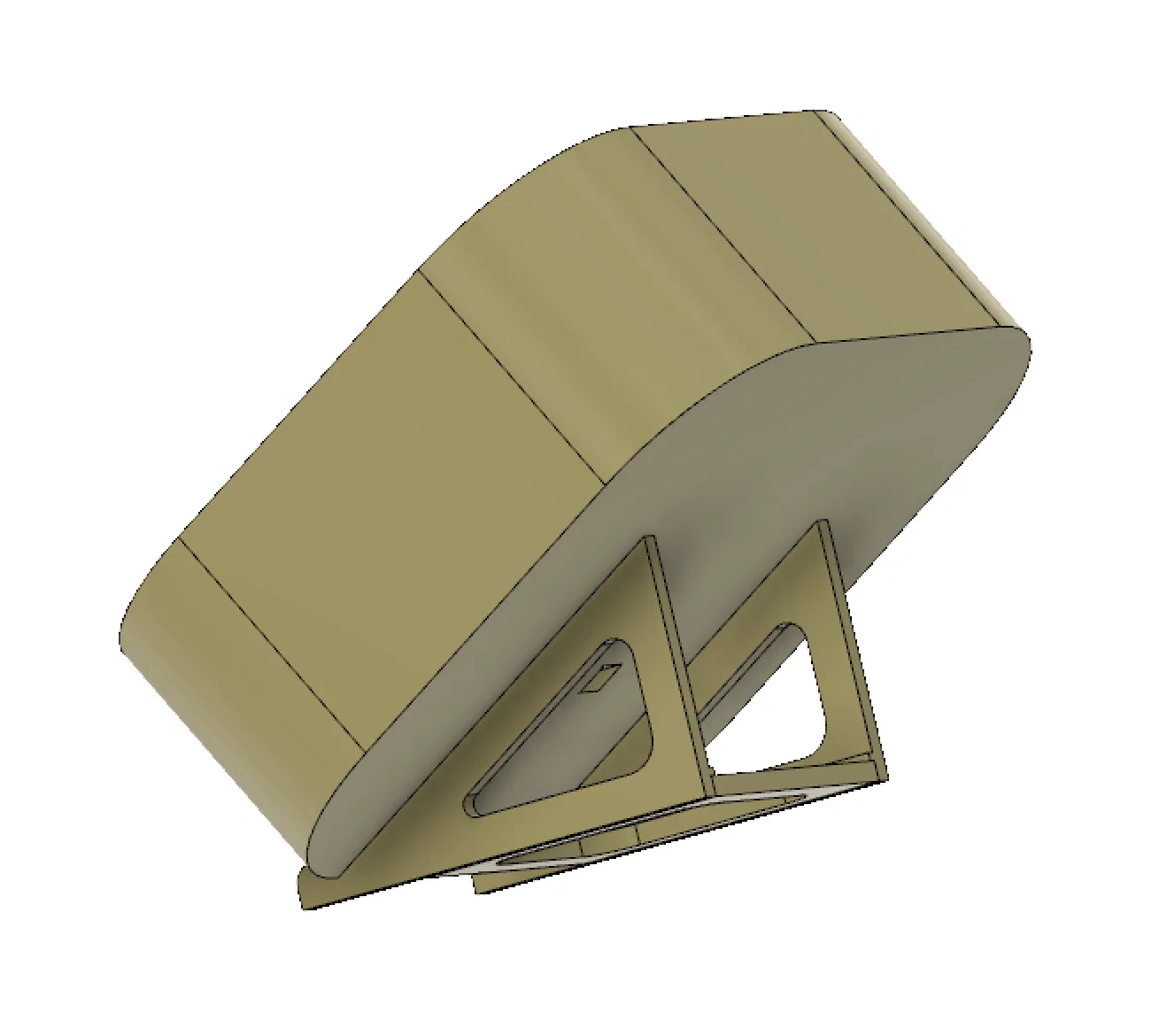

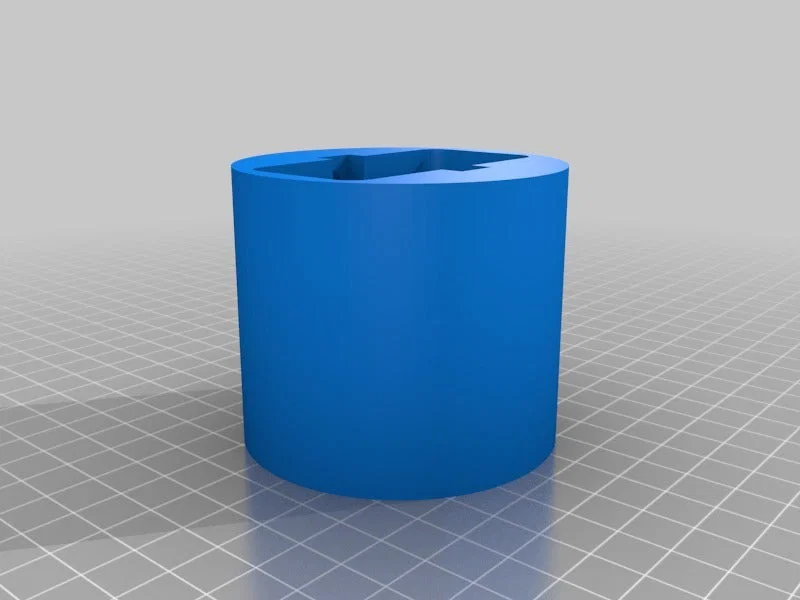

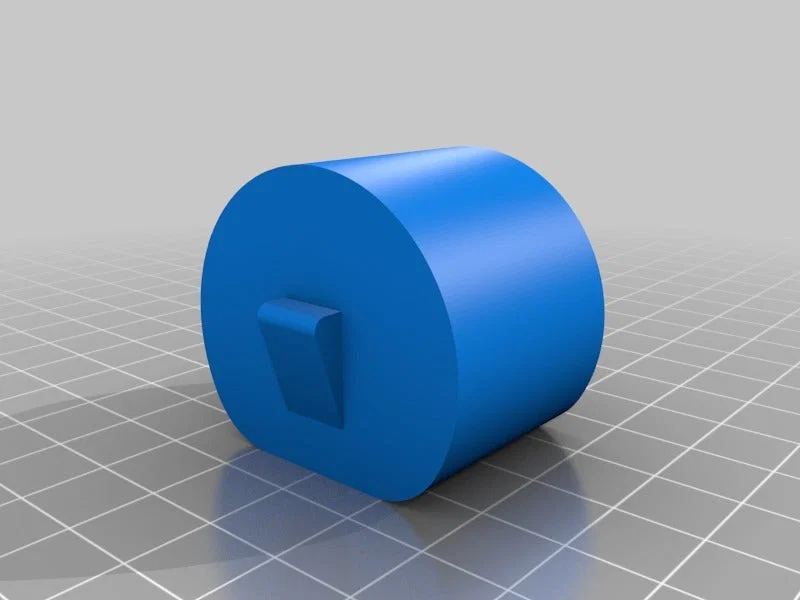

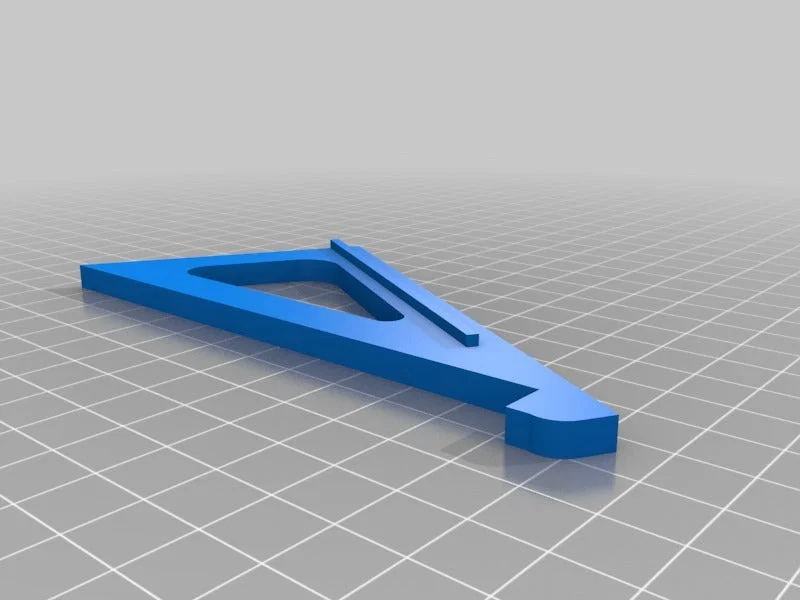

Mình đã học hỏi phần thiết kế giá đỡ đồng hồ và phích cắm, nhưng tất cả các chi tiết còn lại đều được mình tự vẽ lại hoàn toàn trong Fusion 360.

Chip ATMEGA được nạp chương trình theo dạng "Arduino on breadboard" như hướng dẫn tại đây:
https://www.arduino.cc/en/Tutorial/ArduinoToBreadboard - đây là phiên bản tối giản không dùng thạch anh ngoài, chạy ở tốc độ 8 MHz.

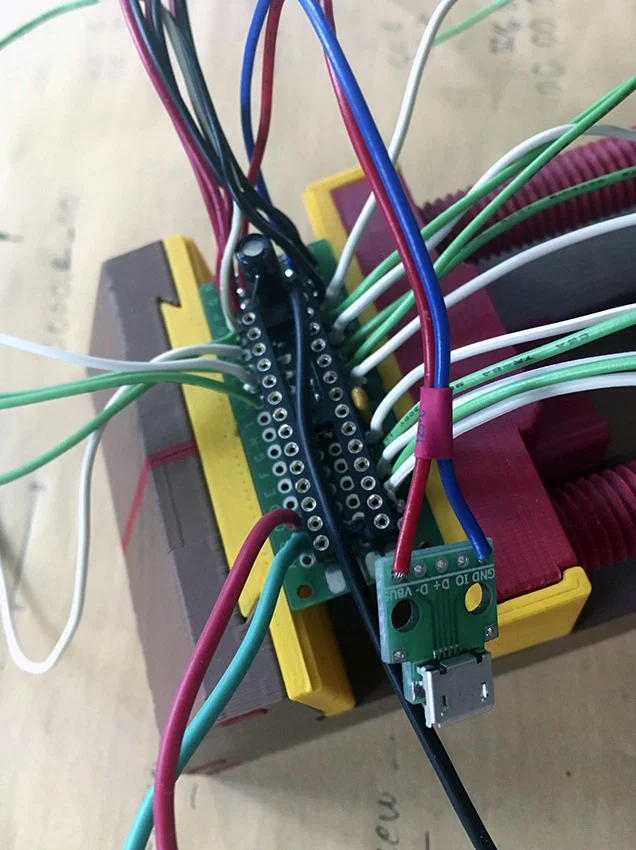

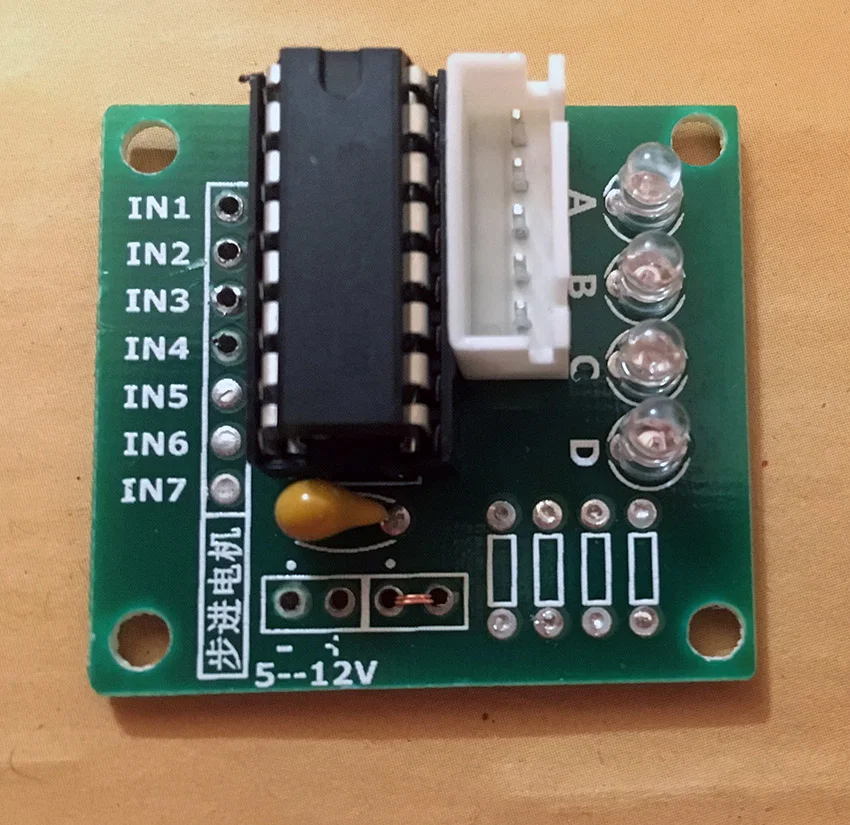

Mình hàn mọi thứ lên một tấm PCB đục lỗ (prototype). Mình đã tháo hết các chân của driver động cơ và hàn dây trực tiếp vào đó. Đừng quên nối tắt các chân jumper trên driver nhé.
Mình cũng đã gỡ hết các điện trở trên board driver để tắt đèn LED. Bạn cũng có thể tháo hẳn đèn LED ra, nhưng gỡ điện trở có vẻ dễ hơn.

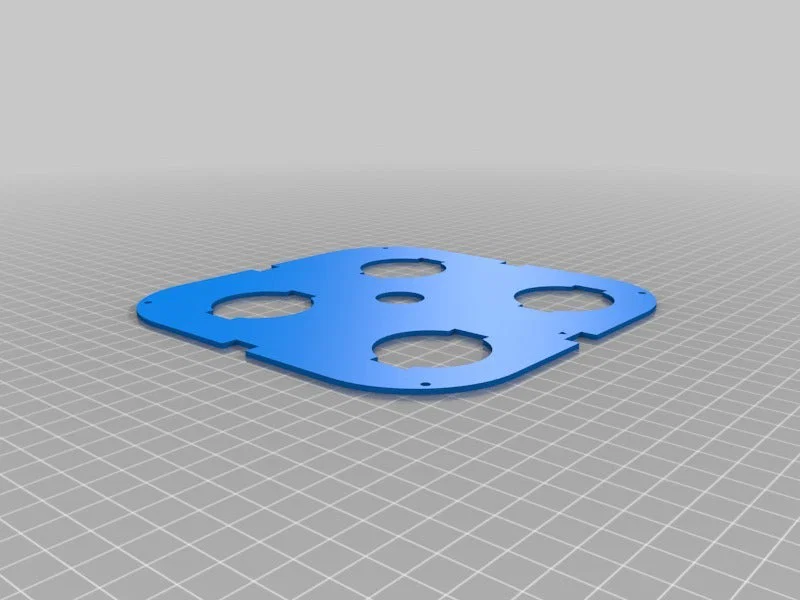

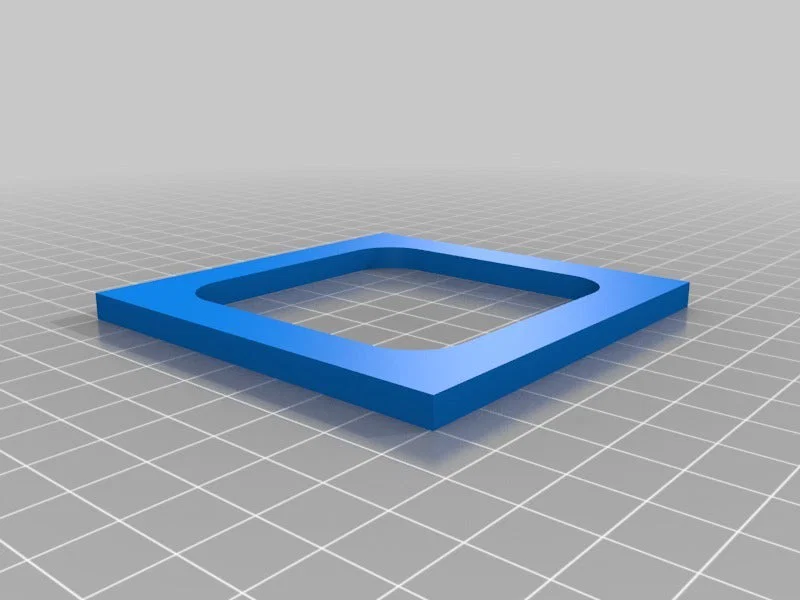

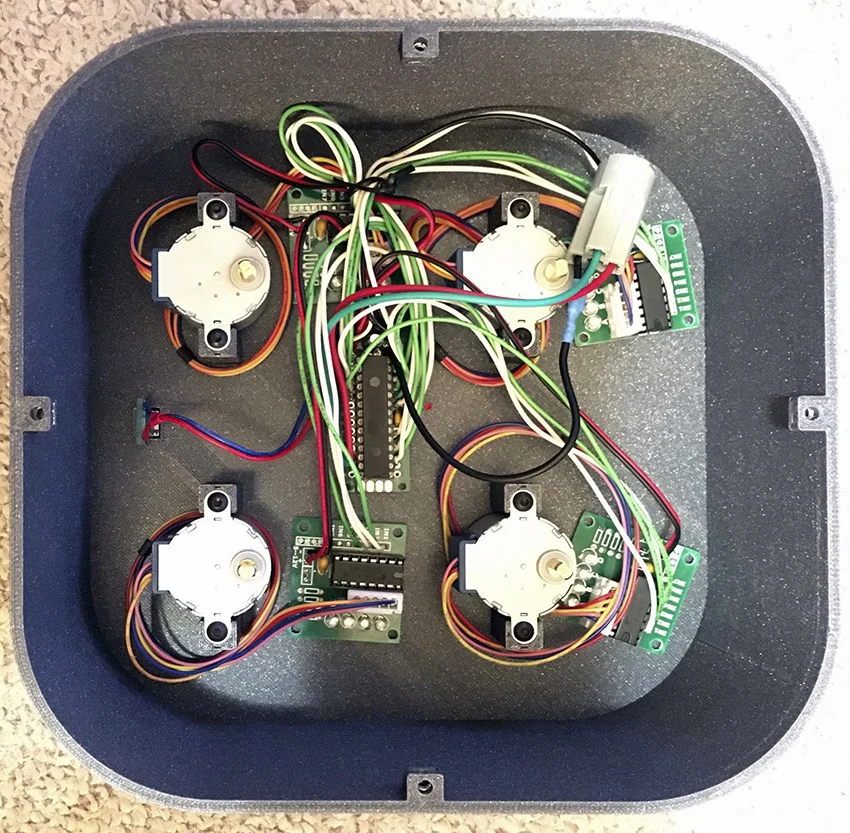

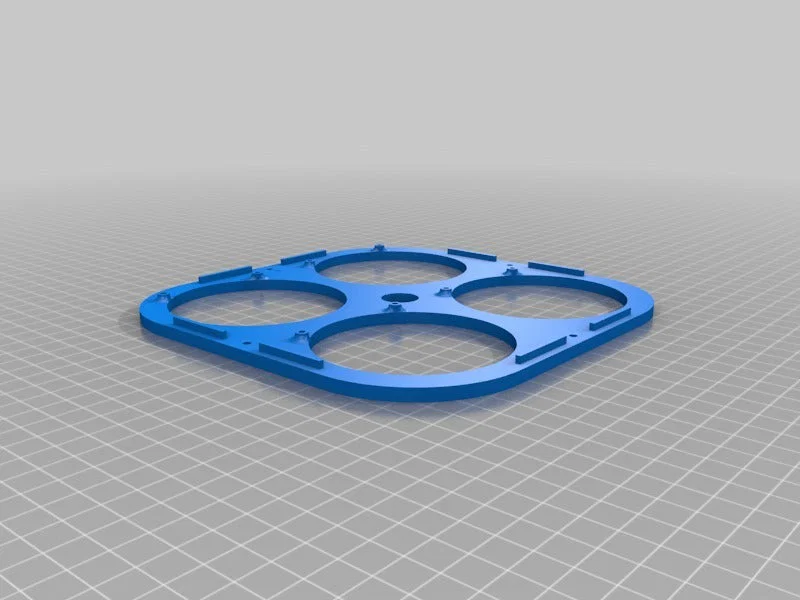

Tất cả các board PCB được cố định bên trong bộ quay bằng băng dính hai mặt. Cổng USB được dán bằng keo siêu dính, sau đó che lại bằng tấm midplate. Lưu ý là board USB cần được gọt bớt cho vừa khít, mình đã cẩn thận mài hai bên của nó. Phần đế thì mình dùng keo siêu dính để lắp lại.

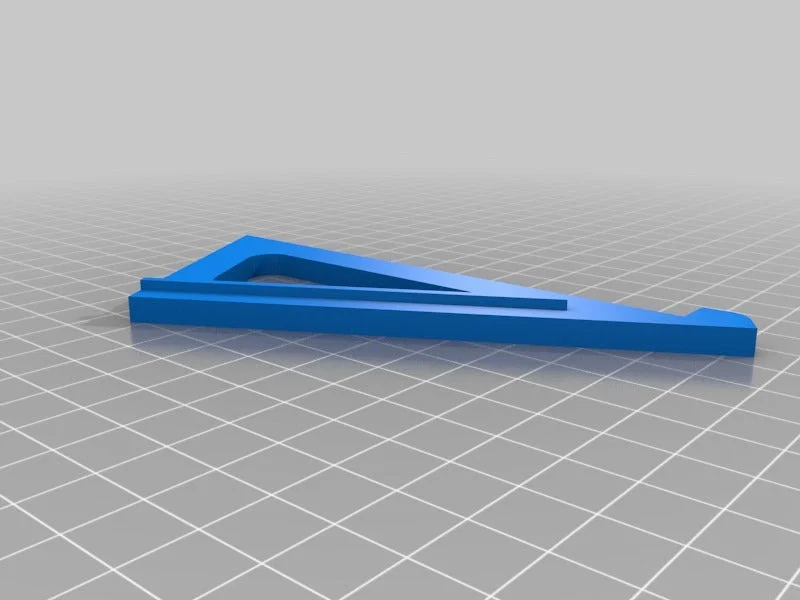

Các giá đỡ khác được lắp ghép bằng vít M3 và đai ốc vuông M3.

Mỗi giá đỡ đồng hồ có thể thiết lập quay ngược chiều kim đồng hồ (CCW), thuận chiều kim đồng hồ (CW) hoặc tắt. Thiết bị sẽ chạy 10 phút rồi nghỉ 50 phút.

Cách cài đặt: Sau khi nạp chip, máy sẽ chưa chạy ngay. Hãy nhấn nút hơn 0.5 giây. Sau đó nhấn nhanh một cái. Đèn LED chớp một lần - bộ quay trên cùng bên trái được đặt chạy CCW. Nhấn nhanh lần nữa, đèn chớp 2 lần - máy chuyển sang chạy CW. Nhấn lần nữa - đèn tắt. Bạn có thể nhấn liên tục để chọn giữa CCW-CW-Tắt tùy ý. Sau đó nhấn giữ lâu để xác nhận cài đặt. Tiếp theo, các lượt nhấn ngắn sẽ dùng để chọn thiết lập cho bộ quay trên cùng bên phải, nhấn giữ lâu để xác nhận, và tương tự cho hai bộ bên dưới. Nghe thì có vẻ phức tạp nhưng thực ra rất dễ. Nhấn giữ (long) - nhấn ngắn (short) - nhấn ngắn - nhấn ngắn... rồi chốt bằng nhấn giữ. Máy sẽ bắt đầu chạy sau khi xác nhận xong. Bạn có thể cài đặt lại bao nhiêu lần tùy thích. Cài đặt sẽ được lưu trong bộ nhớ EEPROM.

Danh sách linh kiện:

Động cơ và driver: http://s.aliexpress.com/JVjyIzaQ

ATMEGA328P-PU: http://s.aliexpress.com/JrMNBRjM

Nút nhấn có đèn LED 16mm: http://s.aliexpress.com/uMJjymma
Chọn loại 5V. Đừng quên mua thêm đế cho nút nhấn.

Bộ chuyển đổi nguồn có cổng MicroUSB: http://s.aliexpress.com/32ueyamm

PCB đục lỗ hai mặt: http://s.aliexpress.com/7nEbeIZv

Bộ chuyển đổi MICRO USB sang DIP: http://s.aliexpress.com/VFbmaeAv

Đế cắm IC 28 chân Tụ phân cực 10 M Tụ gốm 0.1 M

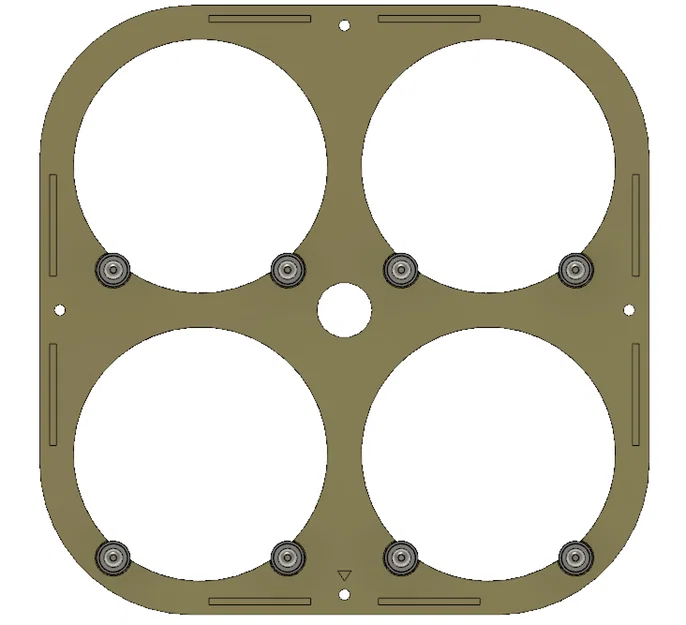

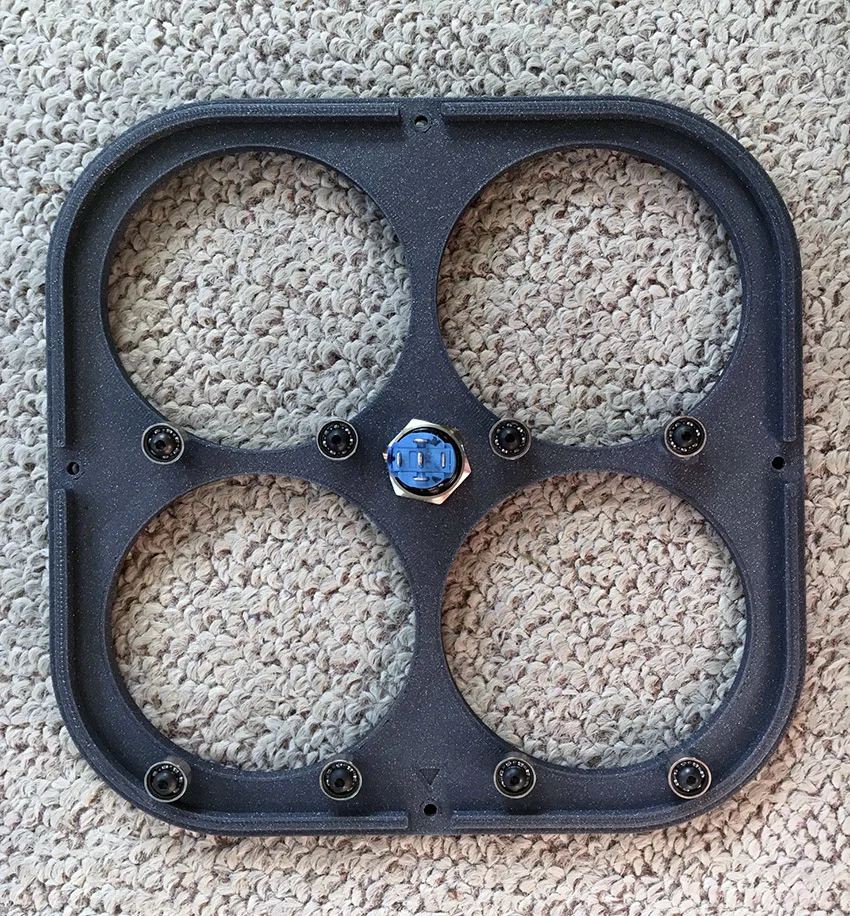

Vít M3x10 đầu tròn 20 con Vít M3x10 đầu bằng 4 con Đai ốc vuông M3 16 con Vòng bi 623 (đường kính trong 3mm, ngoài 10mm, dày 4mm) 8 cái

Hướng dẫn in

Danh mục: DIY Print Settings

Thương hiệu máy in: Prusa

Máy in: I3 MK3S

Rafts: Không

Supports: Không

Độ phân giải: 0.3 mm

Infill: 15%

Filament: Fillamentum PLA VertigoGrey

Xử lý sau in

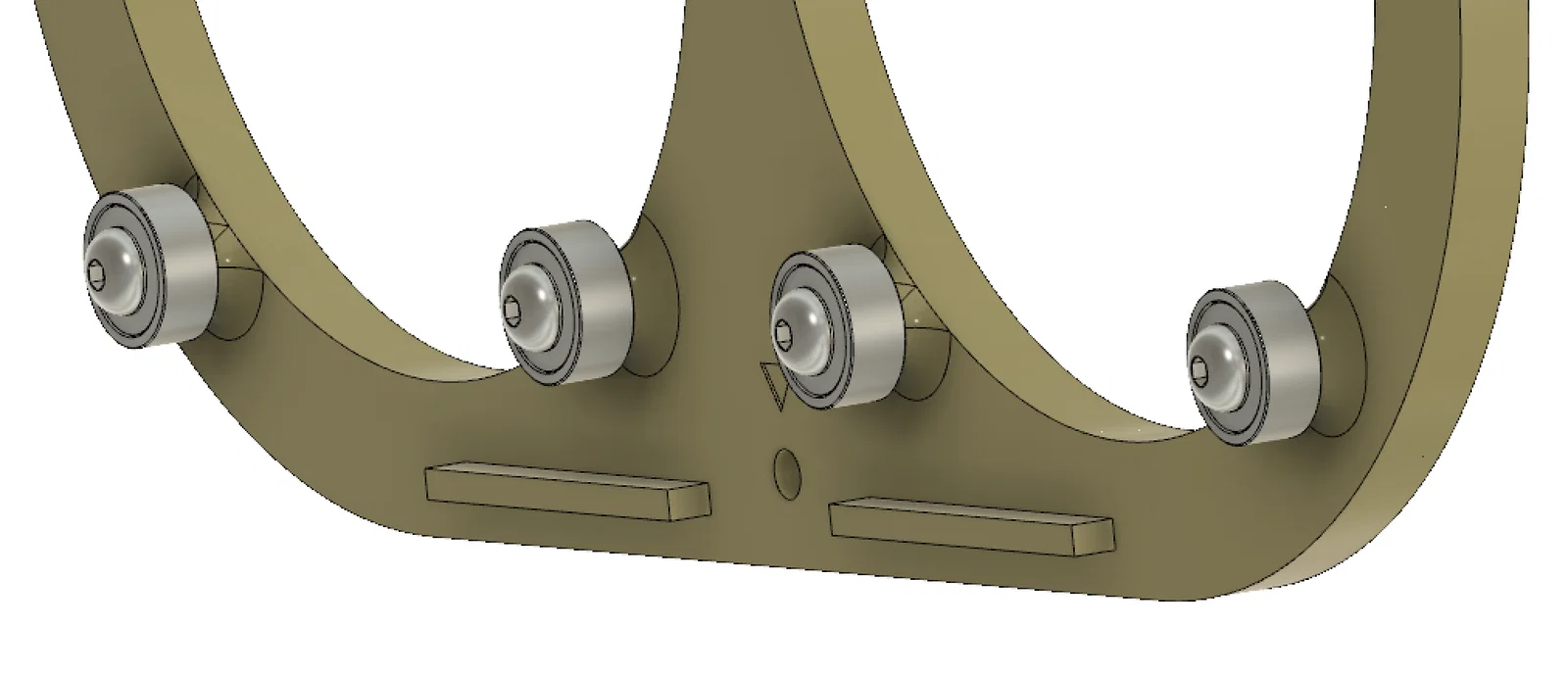

Các lỗ để gắn vòng bi nên được taro lại ren bằng mũi taro M3.
