Ngàm giữ cửa ổ đĩa cho Panasonic 3DO FZ-1

Giới thiệu

Panasonic 3DO FZ-1 cần một vài miếng nhựa để giữ cửa ổ đĩa sau khi bạn đã tháo ổ đĩa gốc và lắp ODE. Có một vài mẫu trên mạng cũng làm chức năng này, nhưng chúng không khớp với máy của mình, cửa bị lồi ra ngoài một chút và các chi tiết cũng rất khó in do kích thước quá nhỏ. Vì vậy, đây là giải pháp thiết kế vừa vặn hoàn hảo cho máy của mình.

Khả năng tương thích

Để kiểm tra độ tương thích, số serial máy của mình là 4DKSB69405. Ổ đĩa quang là CR-506-B. Các ký hiệu bên trong nắp trên của vỏ máy là:

• DFKM0161
• OSAKA MEIBAN CO.,LTD. A1051-7

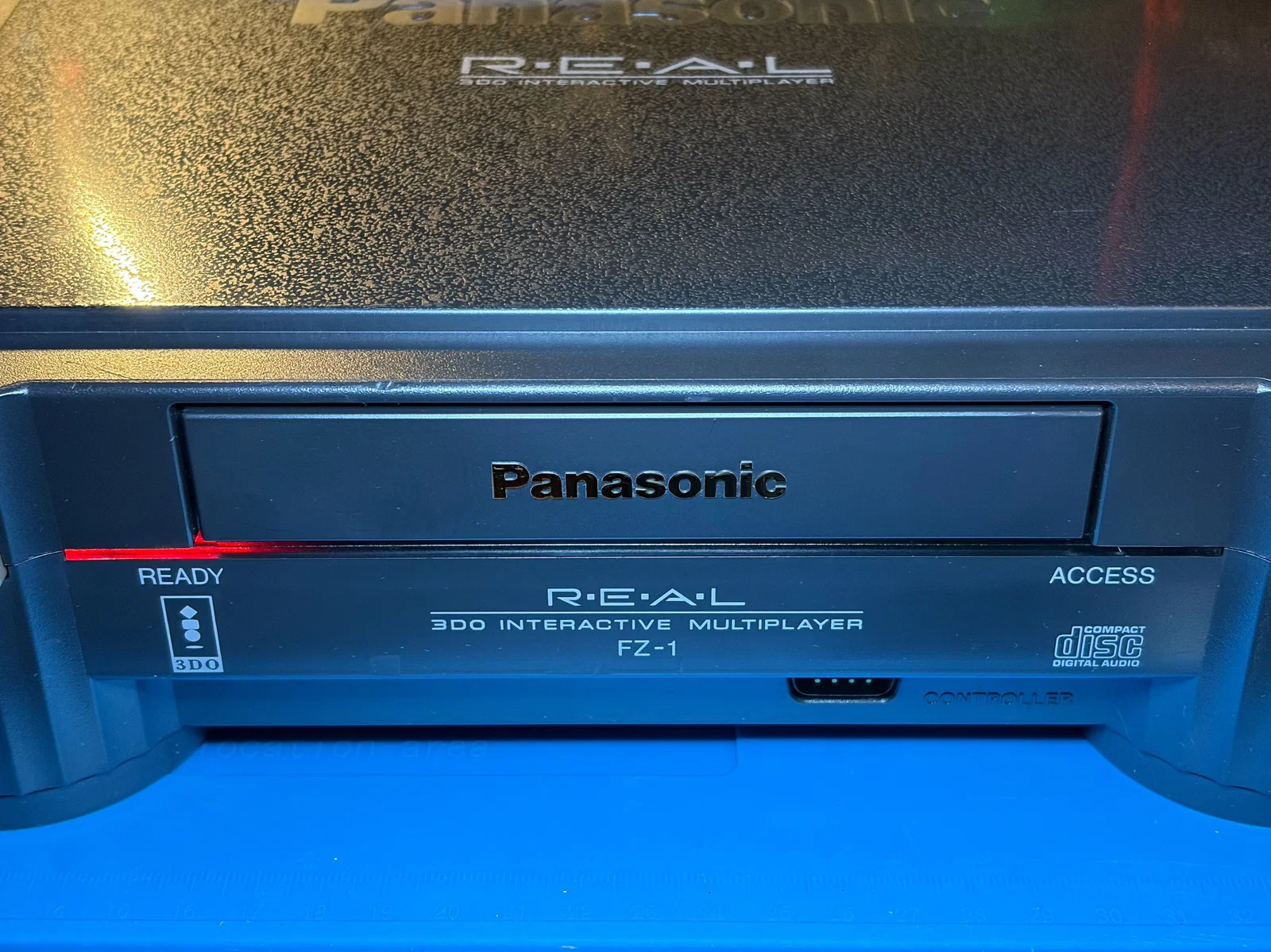

Cửa ổ đĩa sẽ nằm phẳng với vỏ ngoài của console và có khe hở đều ở hai bên cũng như phía trên.

Hướng dẫn in

In như bình thường. Nếu bạn gặp vấn đề gì, hãy dùng raft hoặc brim (hoặc kiểm tra lại máy in của bạn).

Sau khi in xong, hãy kiểm tra kỹ các rãnh và làm sạch các phần nhựa thừa (stringing), việc này sẽ giúp lắp đặt dễ dàng hơn và tránh làm trầy xước phần vỏ máy gốc.

Hướng dẫn lắp đặt

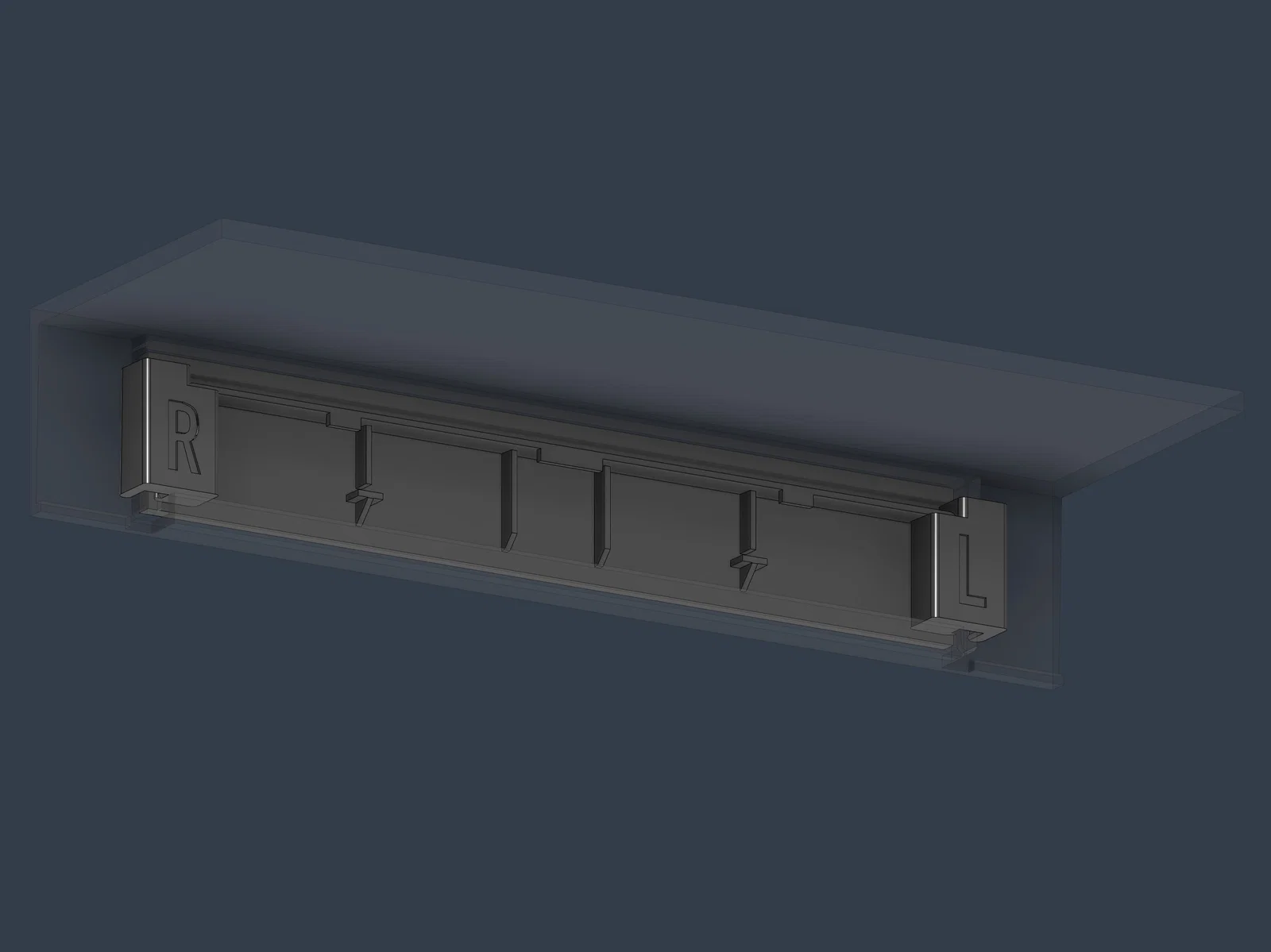

Trượt hai mảnh nhựa vào sát các đường ray ở hai bên cửa ổ đĩa như trong hình.

Trượt toàn bộ cụm đã lắp vào các đường ray trên phần vỏ trên như trong hình.

Lưu ý rằng phần vỏ trên trong hình đang được úp ngược. Hãy chắc chắn rằng các thanh ray đã khớp vào đúng rãnh, nếu không cửa sẽ không nằm phẳng được.

Đóng nắp vỏ trên lại vào console và vặn vít vào như cũ.

Cửa ổ đĩa lúc này nên có khe hở đều giữa các cạnh và phía trên. Nếu khe hở phía trên quá hẹp (thường sẽ không quá rộng), bạn hãy dùng móng tay hoặc dụng cụ nhựa ấn nhẹ cửa xuống.
