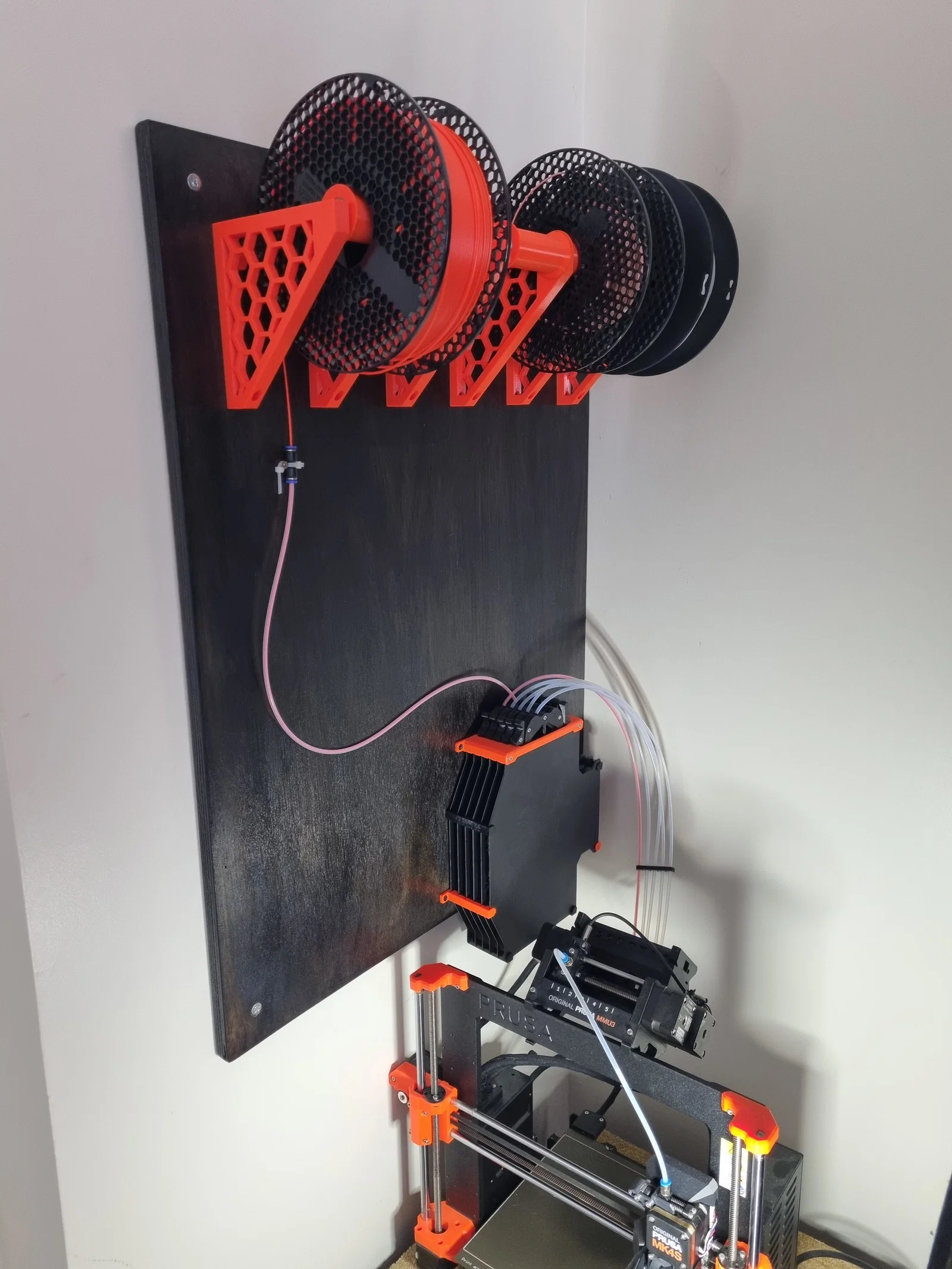

Giá treo cuộn filament gắn tường ma sát thấp (dùng cho đơn lẻ và bộ MMU3)

Ghi chú

Bộ in này được thiết kế mặc định để hỗ trợ 5 cuộn filament:

• SpoolHolderReel-Set - đây là bộ gồm năm trục và ống cuộn (bobbin)

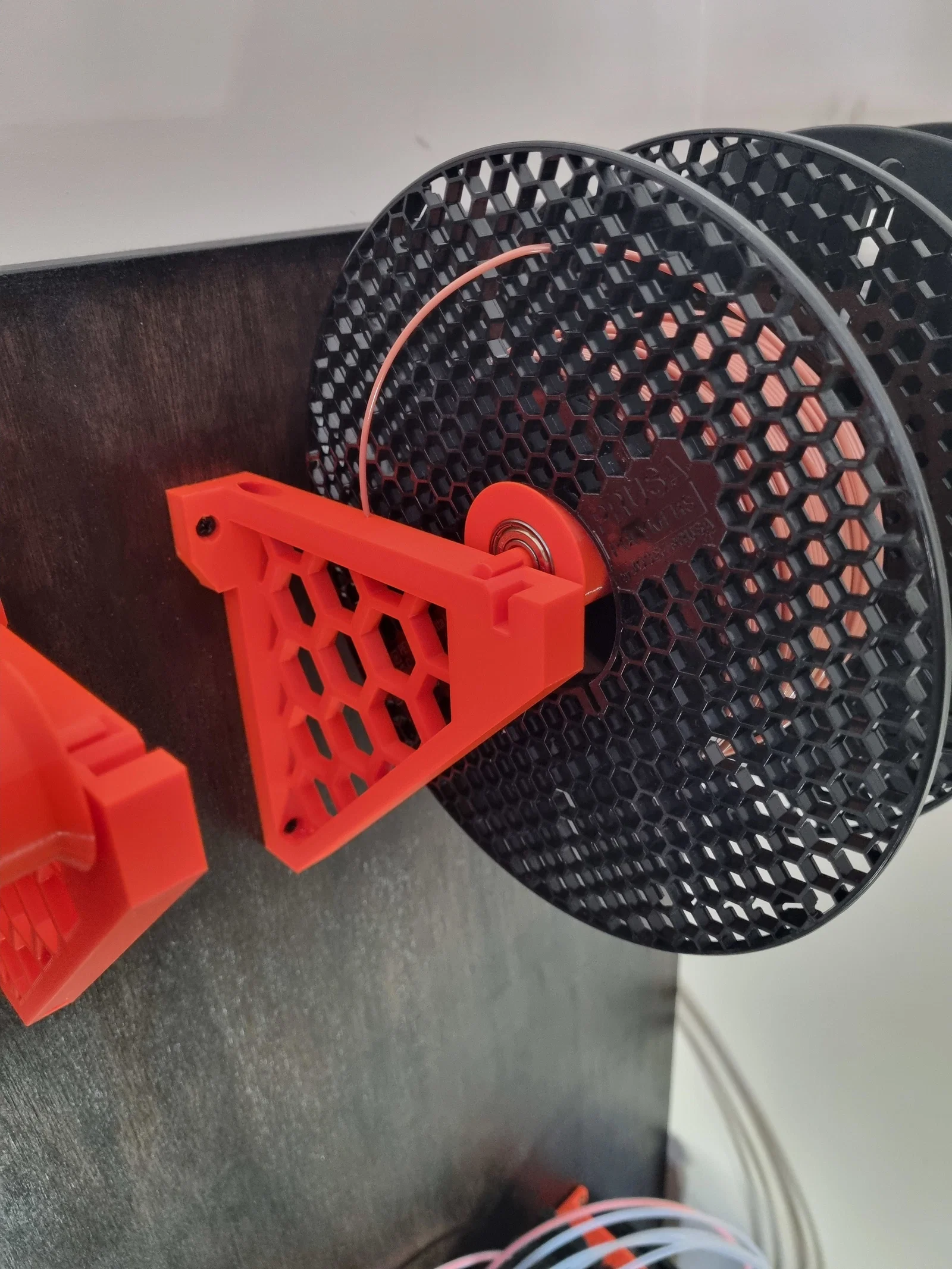

• SpoolHolderBrackets-16 - đây là cặp giá đỡ hai đầu
• SpoolHolderBrackets-23 - đây là cặp giá đỡ phía trong (bên trái)
• SpoolHolderBrackets-34 - đây là cặp giá đỡ phía trong (bên phải)

Nếu chỉ in một giá đỡ cuộn đơn lẻ, hãy in SpoolHolderBrackets-16 và SpoolHolderReel-Single.

Nếu bạn muốn in cho nhiều hơn 5 cuộn, hãy in thêm số lượng Brackets-23 (bên trái) và Brackets-45 (bên phải) tùy ý, và tất nhiên là thêm cả SpoolHolderReel-Single.

Vật tư cần thiết

Bộ này yêu cầu:

• 18 ốc vít số 8 (4mm, đầu bằng)
• 10 vòng bi 608ZZ

Hướng dẫn in

• Khuyên dùng chế độ điền đầy 3D honeycomb (lỗ tổ ong) cho các giá đỡ - 10%
• Khuyên dùng hỗ trợ (support) trên bàn in cho các trục

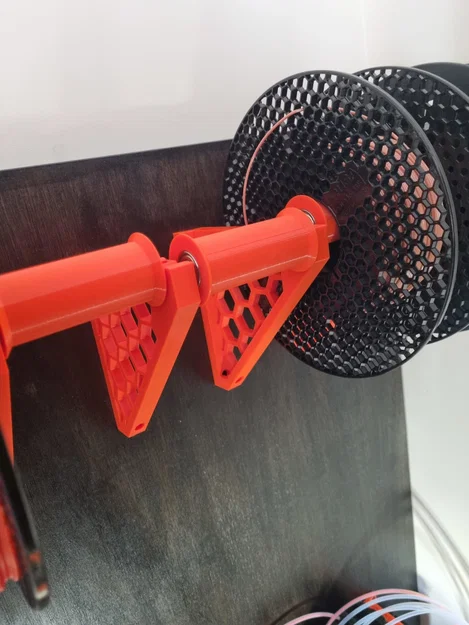

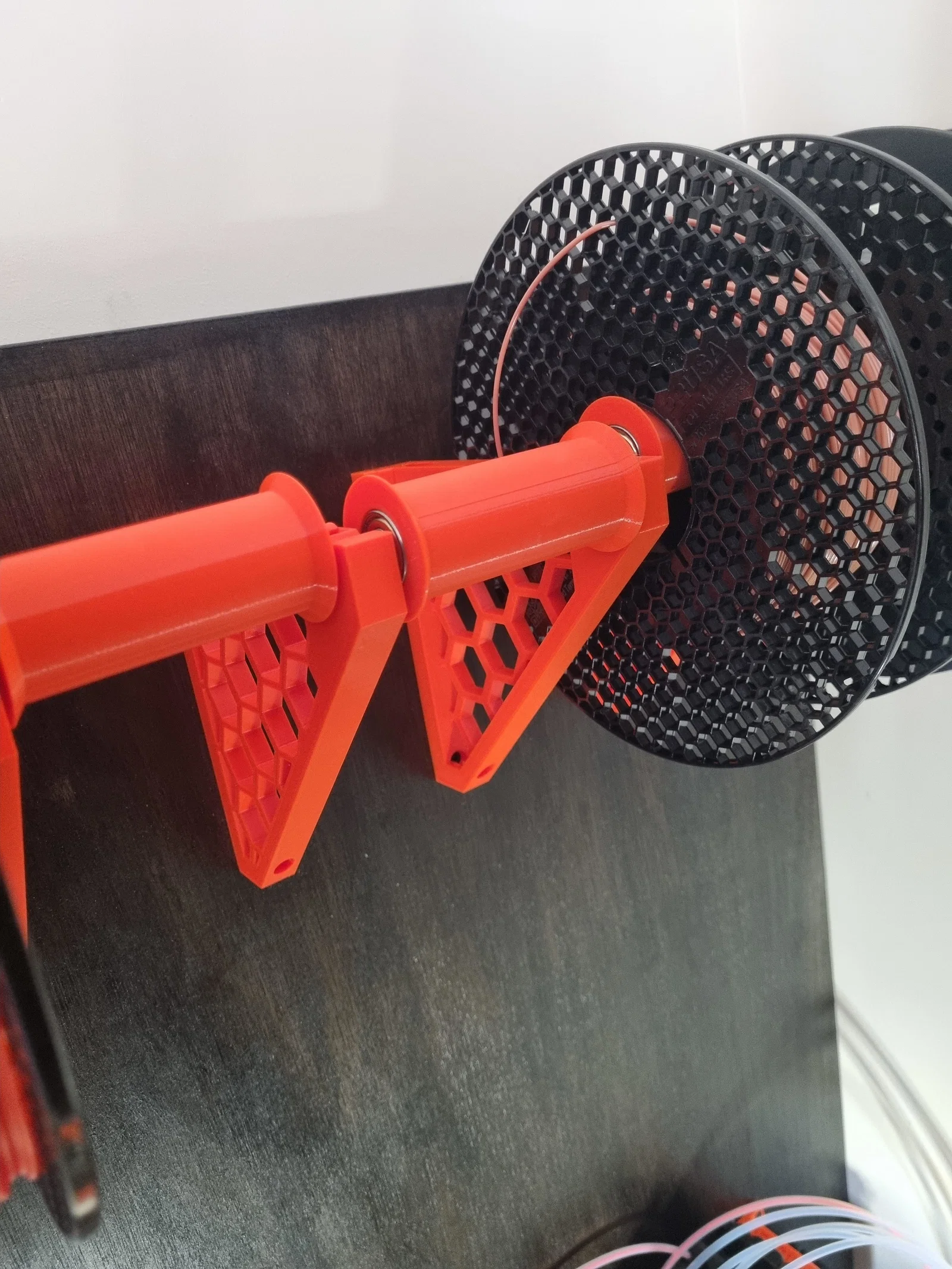

Lắp ráp ống cuộn / vòng bi:

• Ấn một vòng bi vào ống cuộn cho đến khi bằng phẳng
• Đẩy trục từ phía bên kia xuyên qua
• Ấn vòng bi lên trục từ phía đối diện cho đến khi bằng phẳng với ống cuộn

Lưu ý: thiết kế có khoảng hở bên trong 1mm - trục sẽ di chuyển tự do. Nếu thấy ma sát quá nhiều, hãy đẩy đầu trục sao cho vòng bi ở phía bên kia bằng phẳng với ống cuộn; nếu ma sát quá ít, hãy đẩy vòng bi vào thêm.
