Snapmaker U1 - Mod tản nhiệt Driver

Mình quyết định làm bản mod này sau khi thấy nhiệt độ driver nhảy lên xuống rất thất thường, nên đã quyết định tháo con U1 ra để kiểm tra. Hóa ra, tản nhiệt mặc định lại được đặt ở mặt trên của chip driver.

Nghe thì có vẻ hợp lý, nhưng chip TMC lại tản nhiệt qua mặt dưới (giống như cách các step stick đặt chip ở mặt dưới PCB và cho phép gắn tản nhiệt lên mặt trên vậy, nguyên lý cũng tương tự).

Cấu trúc mặc định nghĩa là mainboard phải gánh một phần lớn nhiệt lượng từ driver, vì nhựa dẫn nhiệt rất kém.

Khi chạy thử, driver của mình vọt lên gần 70°C chỉ khi homing, và 80-82°C trong lúc in. Với bản mod này, nhiệt độ driver chỉ duy trì khoảng 56-59°C khi đang chạy.

Lưu ý quan trọng

Việc tự ý can thiệp vào bên trong máy có thể ảnh hưởng đến bảo hành, làm gãy các đầu nối nếu không cẩn thận, hoặc thậm chí gây chập mạch làm hỏng mainboard. Vì vậy hãy thật cẩn thận, kết quả có thể khác nhau tùy người.

Đã thêm mẫu thứ 2 với lỗ vít nhỏ hơn, hãy dùng file đó nếu máy của bạn đã được tinh chỉnh chuẩn xác

Vật liệu cần chuẩn bị:

• 4x ốc M3 x 5/6mm (để cố định mainboard)
• 4x ốc M3 có độ dài phù hợp với quạt của bạn (độ dài tùy thuộc vào loại quạt)
• 1 quạt 40mm bất kỳ loại nào bạn thích

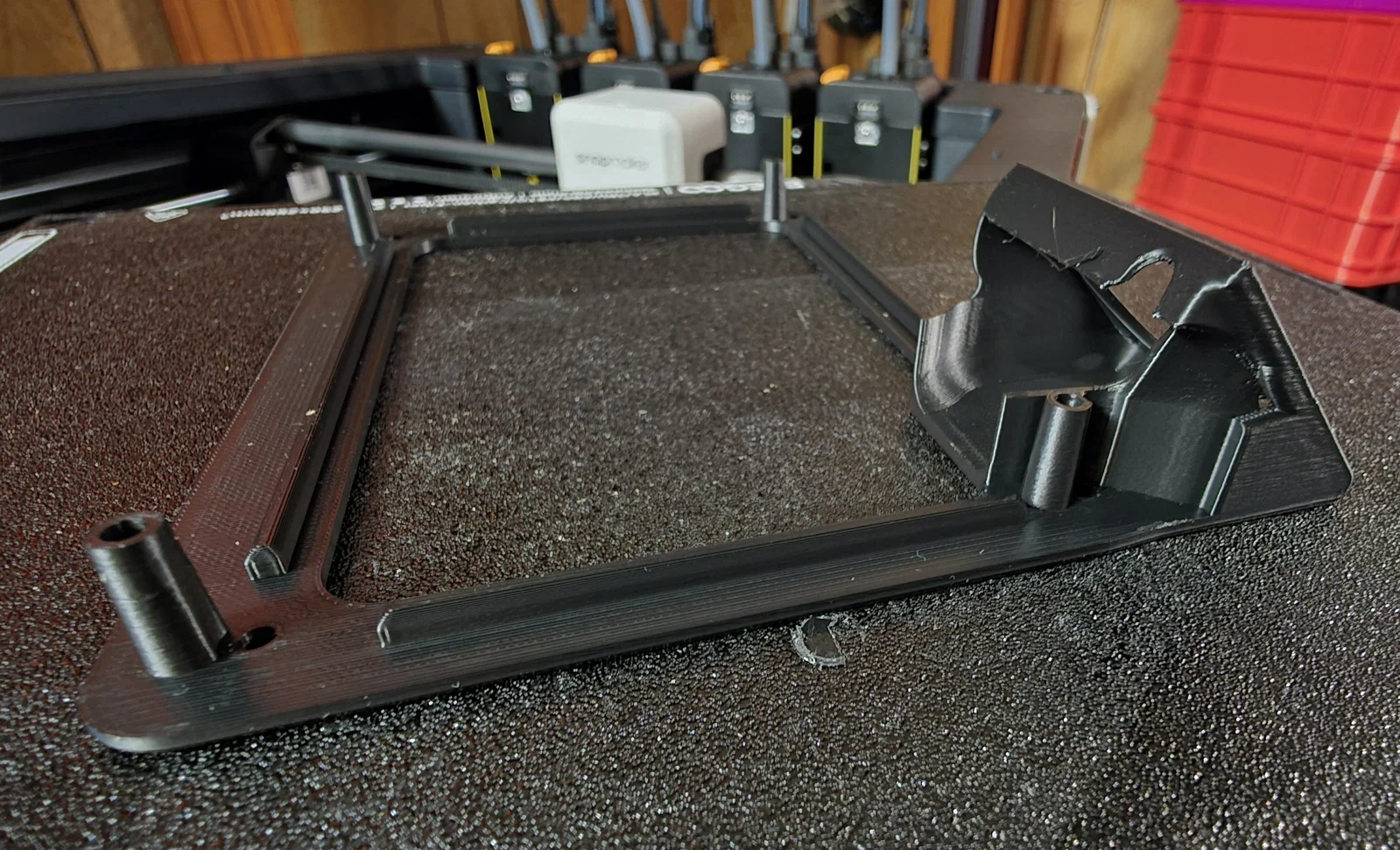

• Nên in giá đỡ bằng nhựa PETG để chịu nhiệt tốt hơn.

Khuyên dùng (rất khuyến khích)

• Tản nhiệt nhỏ để dán lên mặt trên các driver. Xem ví dụ trong phần ảnh, đây là bộ tản nhiệt tham khảo: https://a.co/d/ch9V2g8
• Băng keo Kapton để bảo vệ bo mạch khỏi bị chập điện: https://a.co/d/cDzZw2f
• Cồn Isopropyl (Alcohol)

Ghi chú quy trình

• Không cần tháo rời bo mạch hoàn toàn khỏi máy, nhưng thao tác sẽ hơi lắt léo.
• Nếu bạn chọn tháo bo mạch và các đầu nối để dán băng keo Kapton và gắn tản nhiệt, hãy cực kỳ cẩn thận với các đầu nối vì chúng rất mỏng manh.
• Các lỗ bắt vít trên giá đỡ được thiết kế kích thước 3.1mm để bù trừ cho việc máy in thường in lỗ nhỏ lại. Nếu máy in của bạn đã chuẩn, hãy dùng tính năng "Hole XY size" trong slicer để thu nhỏ lỗ khoảng 0.05-0.15 mm để bắt vít chắc chắn hơn.
• Cách bạn cấp nguồn cho quạt tùy thuộc vào ý thích, mình không ép buộc bạn phải làm theo cách nào cả.

Lắp đặt

1. Truy cập vào khu vực mainboard. Snapmaker có video chính thức hướng dẫn, cứ làm theo các bước cho bảng điều khiển bên phải.
2. Tháo 4 ốc 2mm giữ mainboard với máy (được đánh dấu đỏ).
   1. Cách này giúp tháo ít đầu nối nhất để lật bo mạch ra.
   2. Tháo các đầu nối đánh dấu xanh. Từ đây hãy rất cẩn thận đừng kéo vào cáp dẹt. (Nếu tự tin, hãy tháo cáp dẹt và cáp ăng-ten wifi để nhấc hẳn bo mạch ra).
3. Sau khi bo mạch ra ngoài, tháo 2 ốc 2mm giữ tản nhiệt và gỡ nó ra. Nếu miếng tản nhiệt dính vào miếng kim loại thì cứ gỡ ra rồi dán ngược lại.
4. Trước khi gắn lại tản nhiệt, mình khuyên nên dán băng keo Kapton quanh viền tản nhiệt để đảm bảo kim loại không chạm vào bo mạch.
   1. Mình dùng ốc để căn chỉnh tản nhiệt, đánh dấu bằng bút rồi dán Kapton vào giữa.
   2. Khi vặn ốc 2mm lên tản nhiệt, chỉ cần siết vừa tay, đừng siết quá mạnh làm hỏng bo mạch hoặc làm nén quá mức miếng tản nhiệt.
5. Sau khi di chuyển tản nhiệt, hãy gắn các tản nhiệt nhỏ lên mặt trên của driver để tăng hiệu quả.
   1. Hãy lau sạch driver bằng cồn và tăm bông để loại bỏ dầu thừa từ miếng tản nhiệt cũ, nếu không các tản nhiệt nhỏ sẽ dễ bị rơi.
6. Lắp quạt vào giá đỡ, mình khuyên nên hướng dây ra ngoài cho dễ đi dây. Bước này khá dễ nên mình không chụp ảnh.

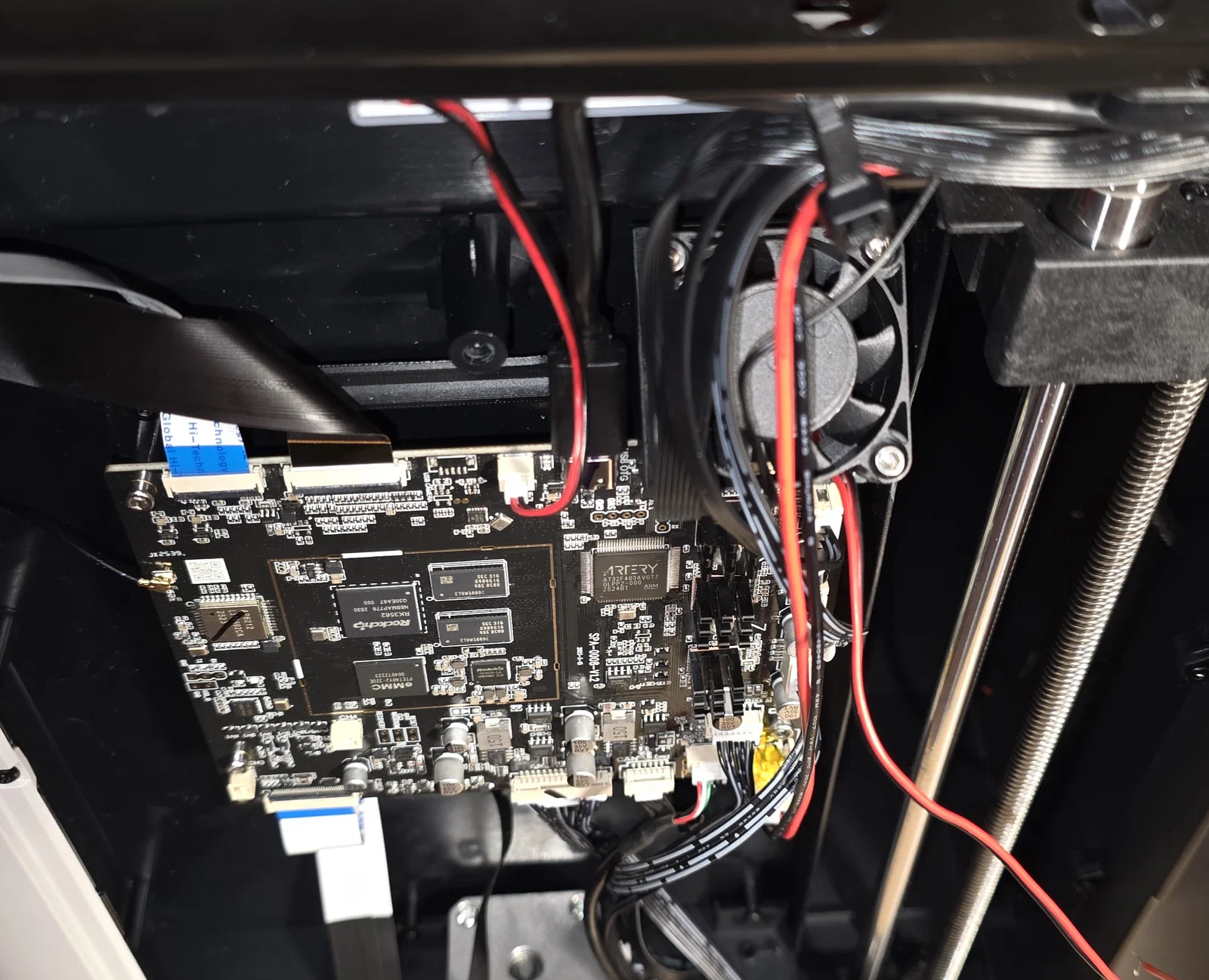

7. Gắn giá đỡ vào bo mạch.
   1. Hướng giá đỡ sao cho quạt nằm về phía trên của máy.
   2. Dùng lại ốc cũ để cố định giá đỡ vào vị trí ban đầu.
   3. Các lỗ bắt vít sẽ là 4 lỗ phía dưới cạnh các trụ.
   4. Xem ảnh bên dưới (phiên bản cũ nhưng cách bắt vít tương tự).

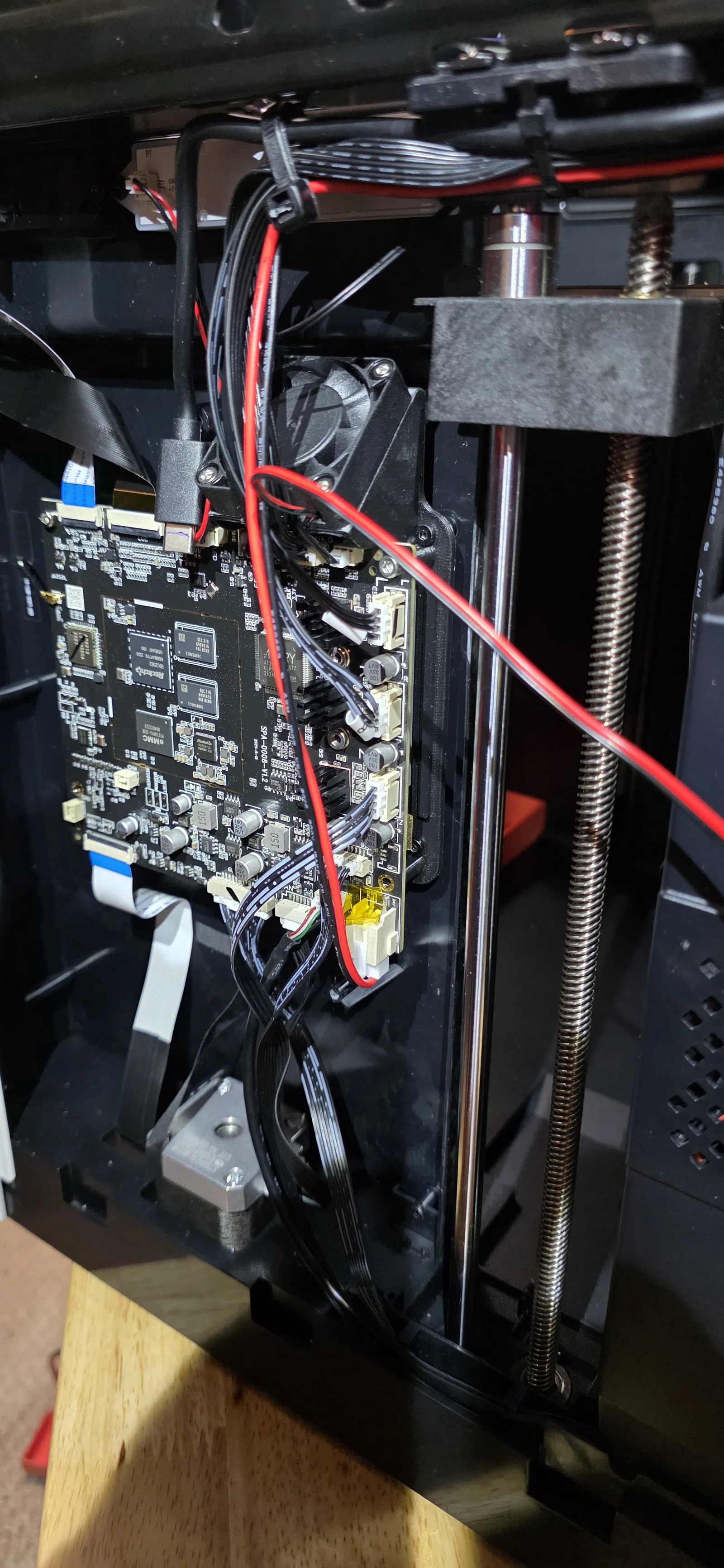

8. Đặt mainboard trở lại máy, sử dụng ốc M3x5/6mm.
9. Gắn lại các đầu nối vào vị trí cũ, hãy thật cẩn thận vì chúng rất dễ gãy.
10. Cuối cùng là đi dây nguồn cho quạt theo cách bạn muốn.
