Ngăn kéo nhỏ lưu trữ (Small Drawer)

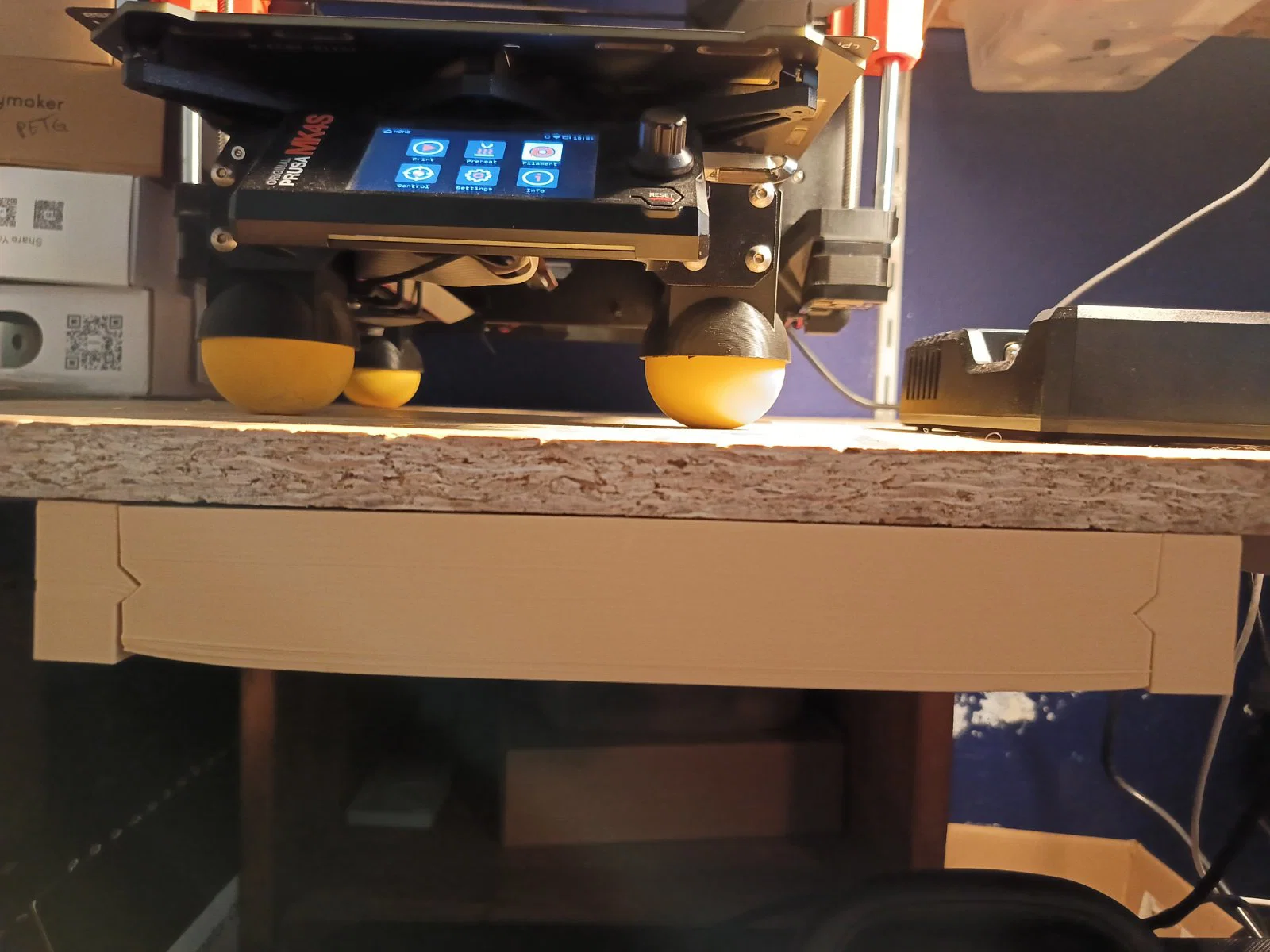

Mình thiết kế cái ngăn kéo nhỏ này để cất gọn đống dụng cụ in 3D đang để lung tung khắp nơi. Nó được gắn bên dưới kệ để máy in.

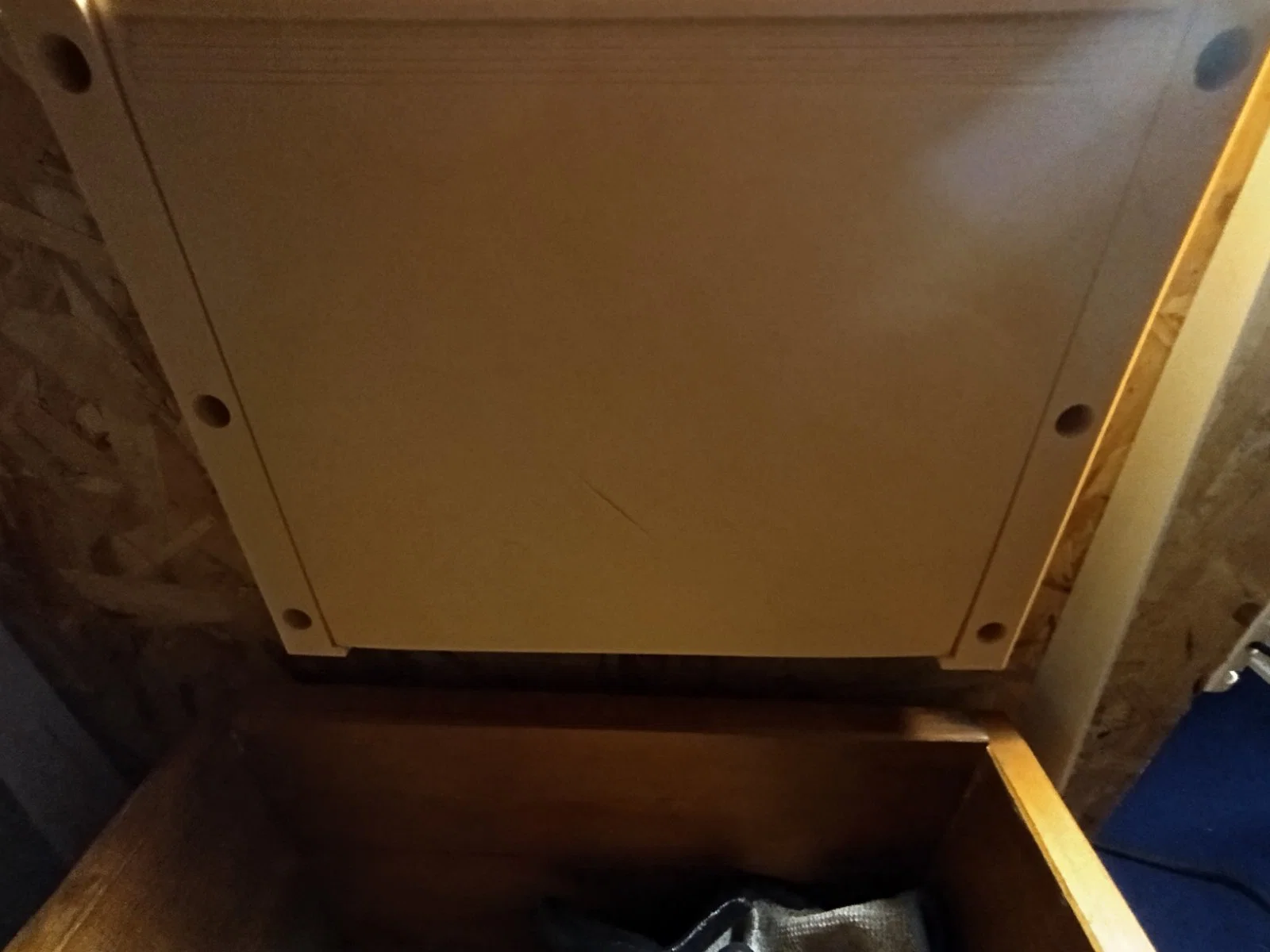

Mình dùng sáu con ốc gỗ cỡ Ø 4mm / L 30mm để bắt nó vào kệ. Các lỗ bắt ốc đã được làm âm (countersunk) để ốc nằm gọn bên trong.

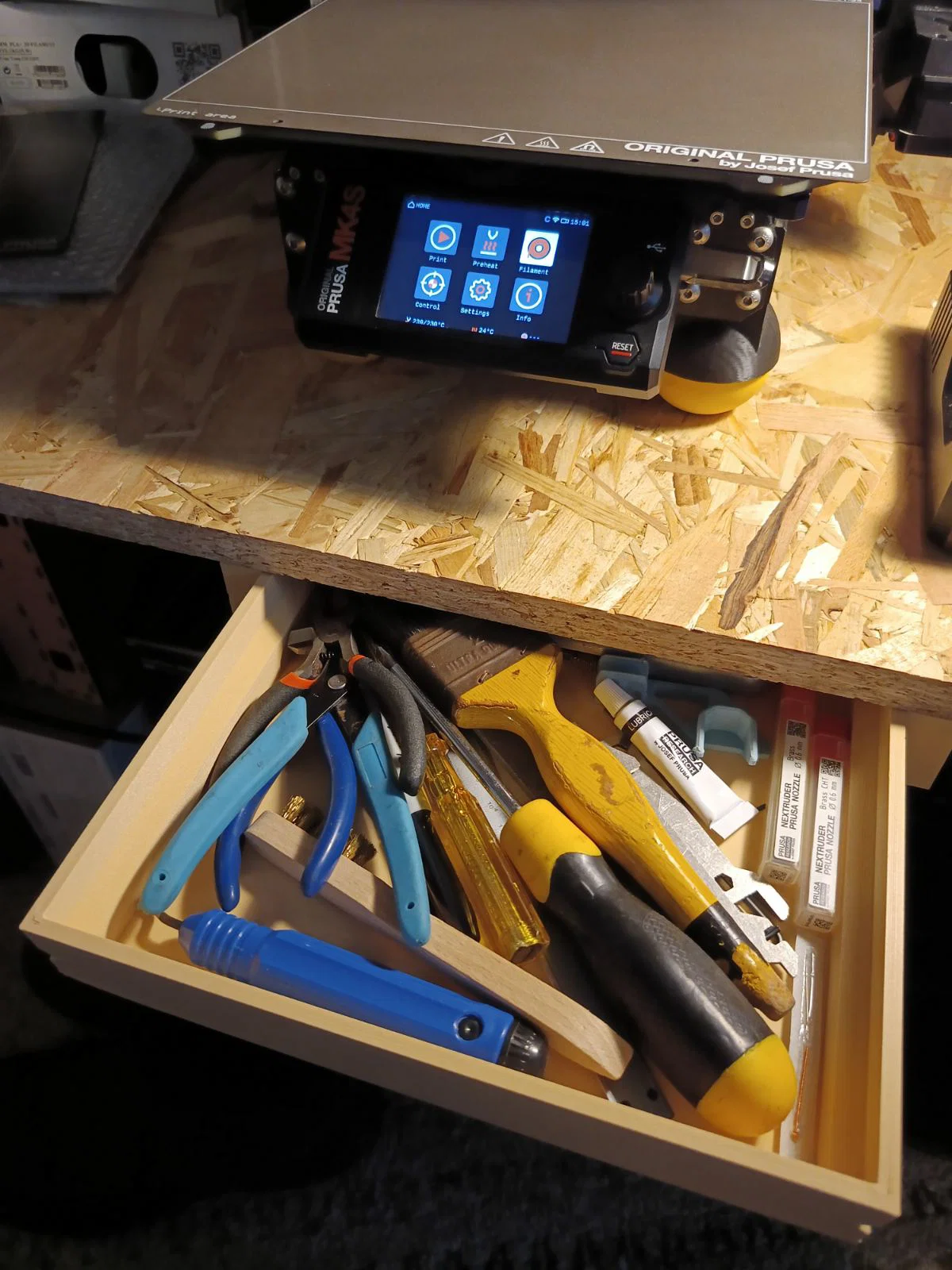

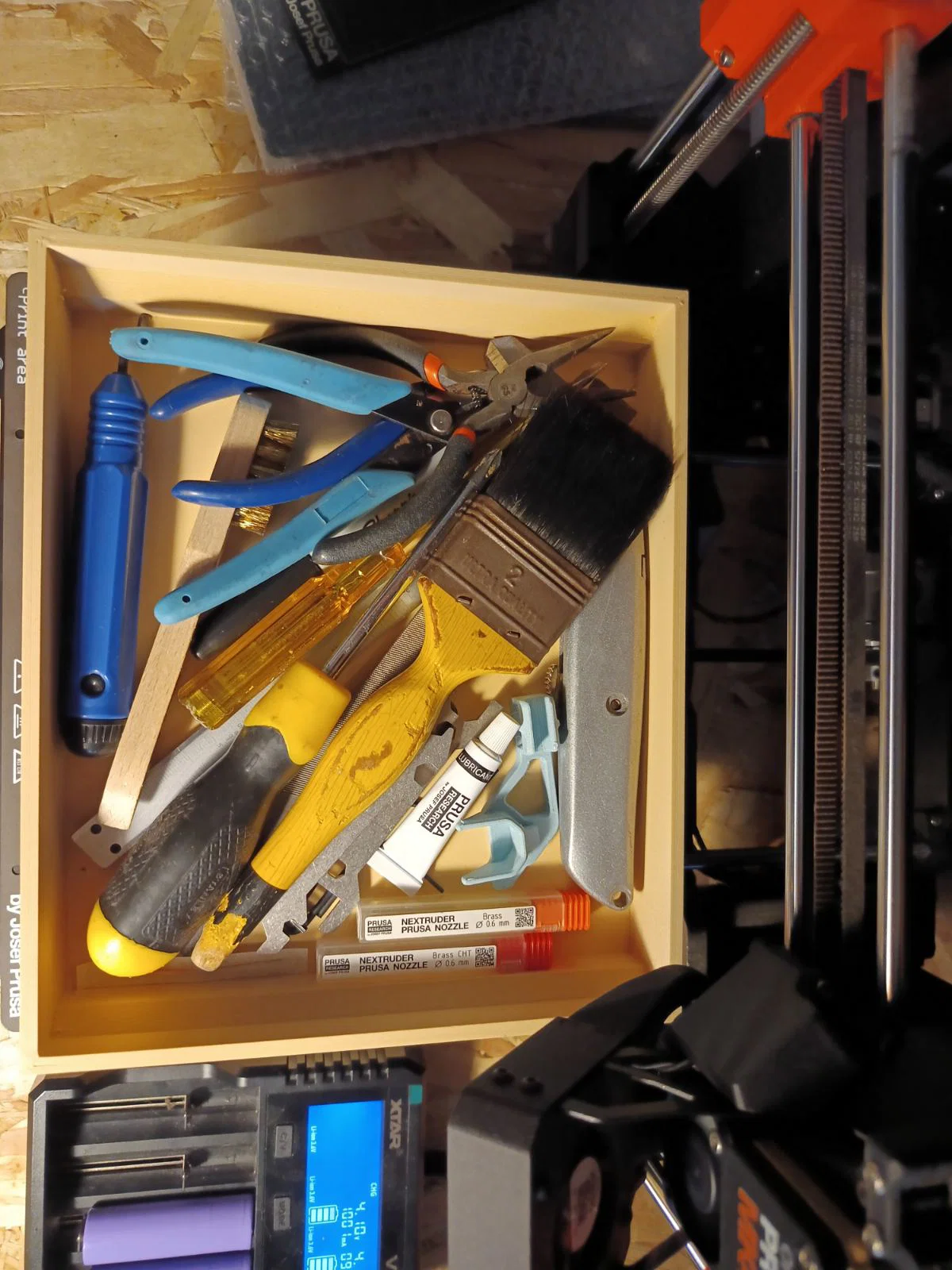

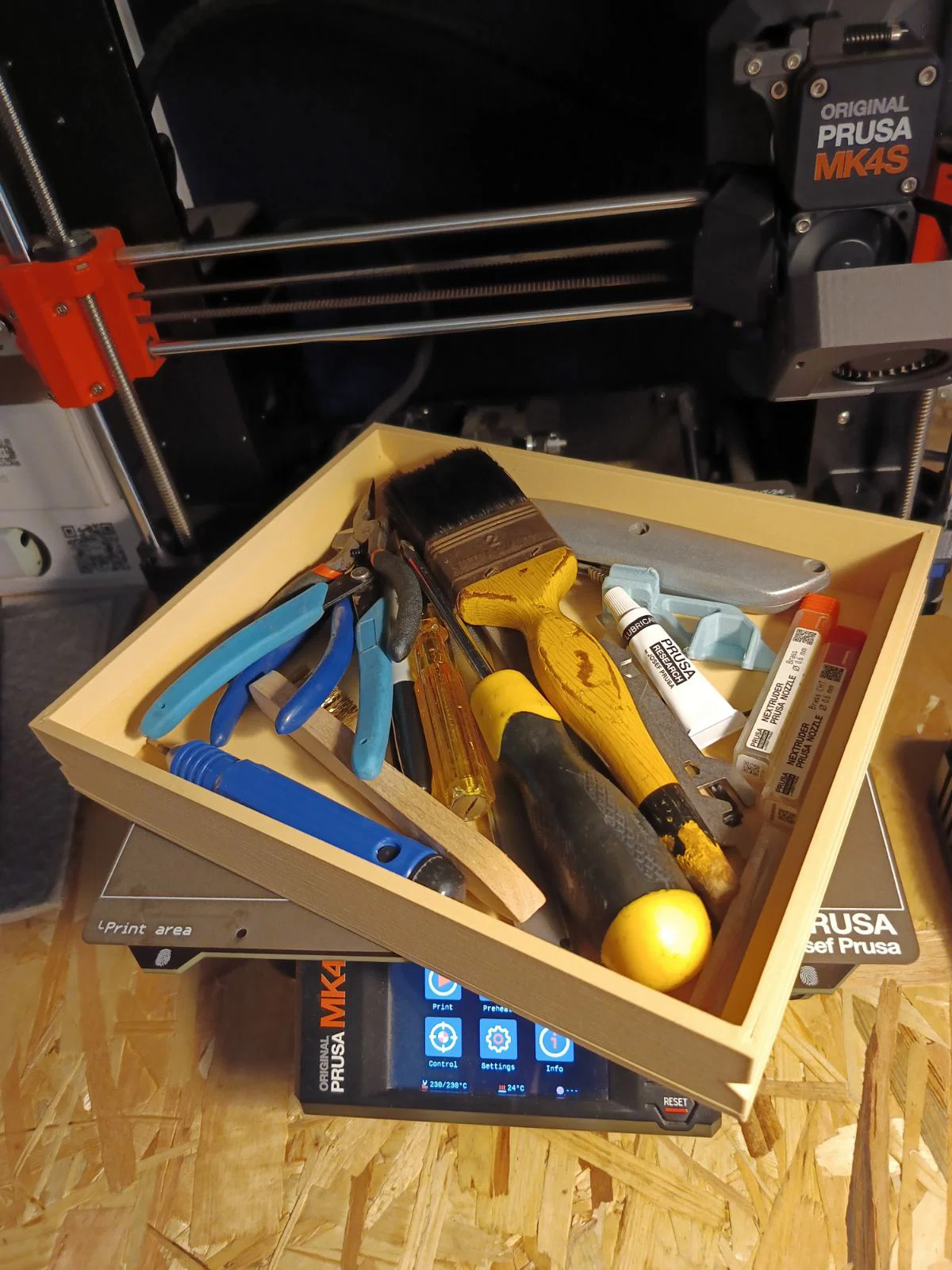

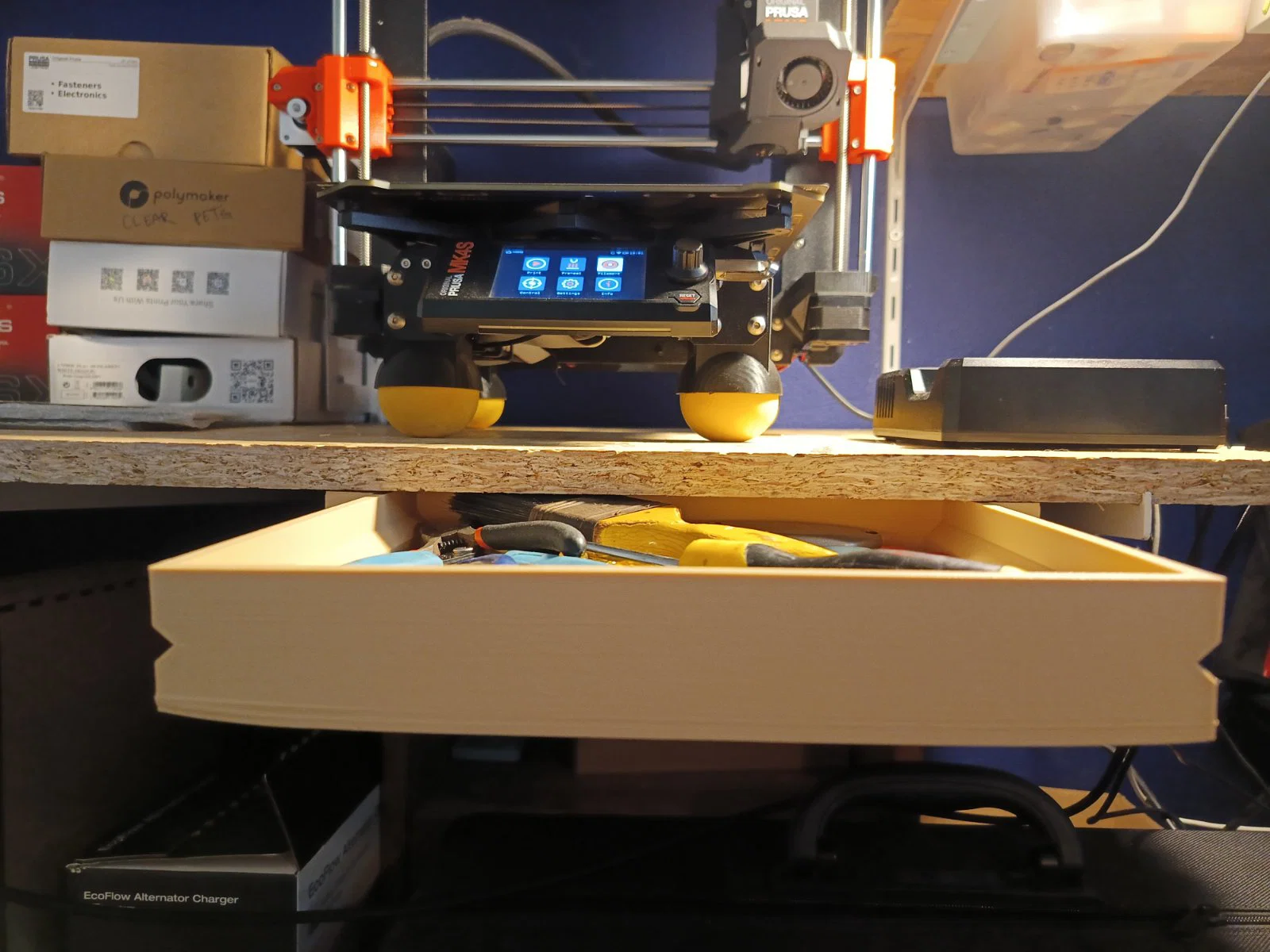

Ngăn kéo này được thiết kế tận dụng tối đa diện tích bàn in để tăng không gian lưu trữ, chứa được khá là nhiều đồ. Bạn chỉ cần in thêm một chút support cho phần gờ bên dưới là được. Ngăn kéo có thể tháo rời hoàn toàn khi kéo hết cỡ, rất tiện để mang dụng cụ đi khắp nơi.

Phần ray trượt thì in không cần support. Mình đã tích hợp sẵn một cái chốt chặn ở phía sau ray để ngăn ngăn kéo bị đẩy quá đà, giúp nó nằm phẳng lì đẹp mắt khi đóng lại.

Việc lắp đặt cực kỳ dễ. Mình khuyên bạn nên dùng băng keo giấy cố định ba phần lại với nhau trong lúc bắt ốc, dù mình lắp tay không vẫn ổn.

Thiết kế bằng OnShape (miễn phí).

Đã in trên máy Prusa MK4S dùng nhựa eSUN Wood PLA với đầu phun 0.6 HF, chiều cao lớp in 0.4mm (4 lớp vỏ).
