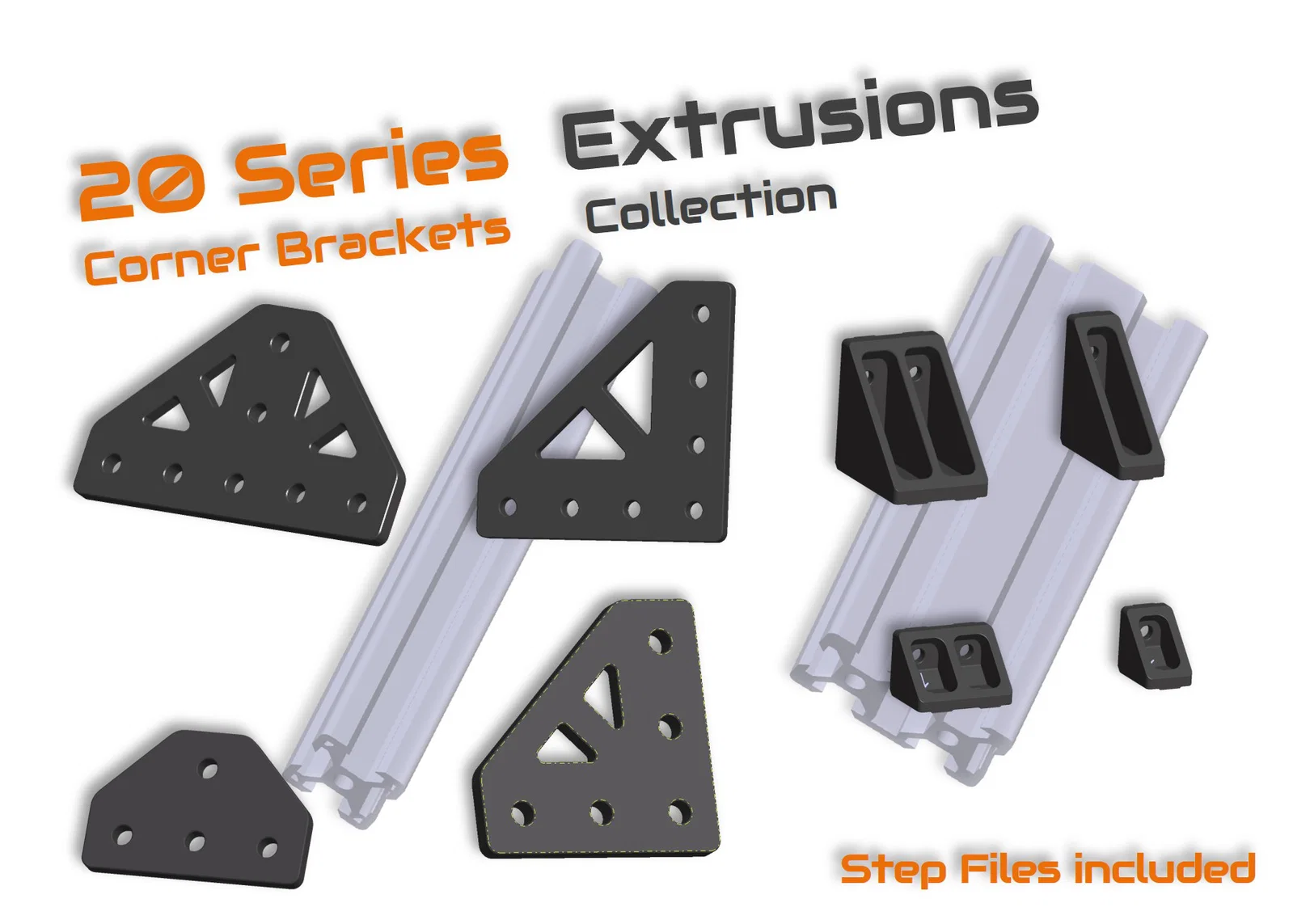

Bộ Sưu Tập Ke Góc Cho Thanh Nhôm Định Hình Hệ 20 (20 Series)
Bộ sưu tập các loại ke góc và phụ kiện kết nối cho thanh nhôm V-Slot 2020/2040. File thiết kế đi kèm tệp STEP để dễ dàng tùy chỉnh, giúp tạo ra các mối nối cực kỳ chắc chắn và cứng cáp cho các dự án DIY của bạn.
Mô tả
Cho dự án của mình, mình đã thiết kế nhiều loại ke góc và phụ kiện kết nối cho thanh nhôm định hình hệ 20. Cụ thể là mình dùng cho các loại thanh nhôm V-Slot 2020 và 2040. Các ke góc này có một gờ nhỏ giúp ôm sát vào rãnh V-Slot của thanh nhôm. Tuy nhiên, mình thấy rằng ngay cả các thanh nhôm cũng có sự khác biệt nhỏ về kích thước; những chiếc ke này lắp rất vừa vặn với thanh V-Slot M6, nhưng khi dùng với thanh V-Slot M5 thì sẽ hơi chặt một chút trong rãnh.
Trong phần tải xuống, ngoài các file STL, mình có đính kèm thêm file STEP cho tất cả các linh kiện để mọi người có thể tùy chỉnh sao cho phù hợp nhất với thanh nhôm của mình.
Khi in, mình thêm một chút support ở phần trung tâm của ke góc, còn các tấm plate thì in không cần support. Mình đã dùng nhựa PC-CF để in và thu được kết quả rất tốt, tạo ra các mối nối cực kỳ chắc chắn.
Chúc mọi người in vui vẻ nhé! Nếu thấy mẫu này hữu ích, rất mong nhận được một like từ các bạn.
