Bộ đầu nối ống máy lạnh 150mm
Bộ đầu nối nhanh dành cho ống thoát khí máy lạnh di động kích thước 150mm. Thiết kế bao gồm bạc gắn tường, bộ chuyển đổi ống với cơ chế khóa xoay tiện lợi và nắp đậy đi kèm khi không sử dụng. Nên in bằng nhựa ASA để đảm bảo độ bền nhiệt.
Mô tả
Các file cần in (3 phần):

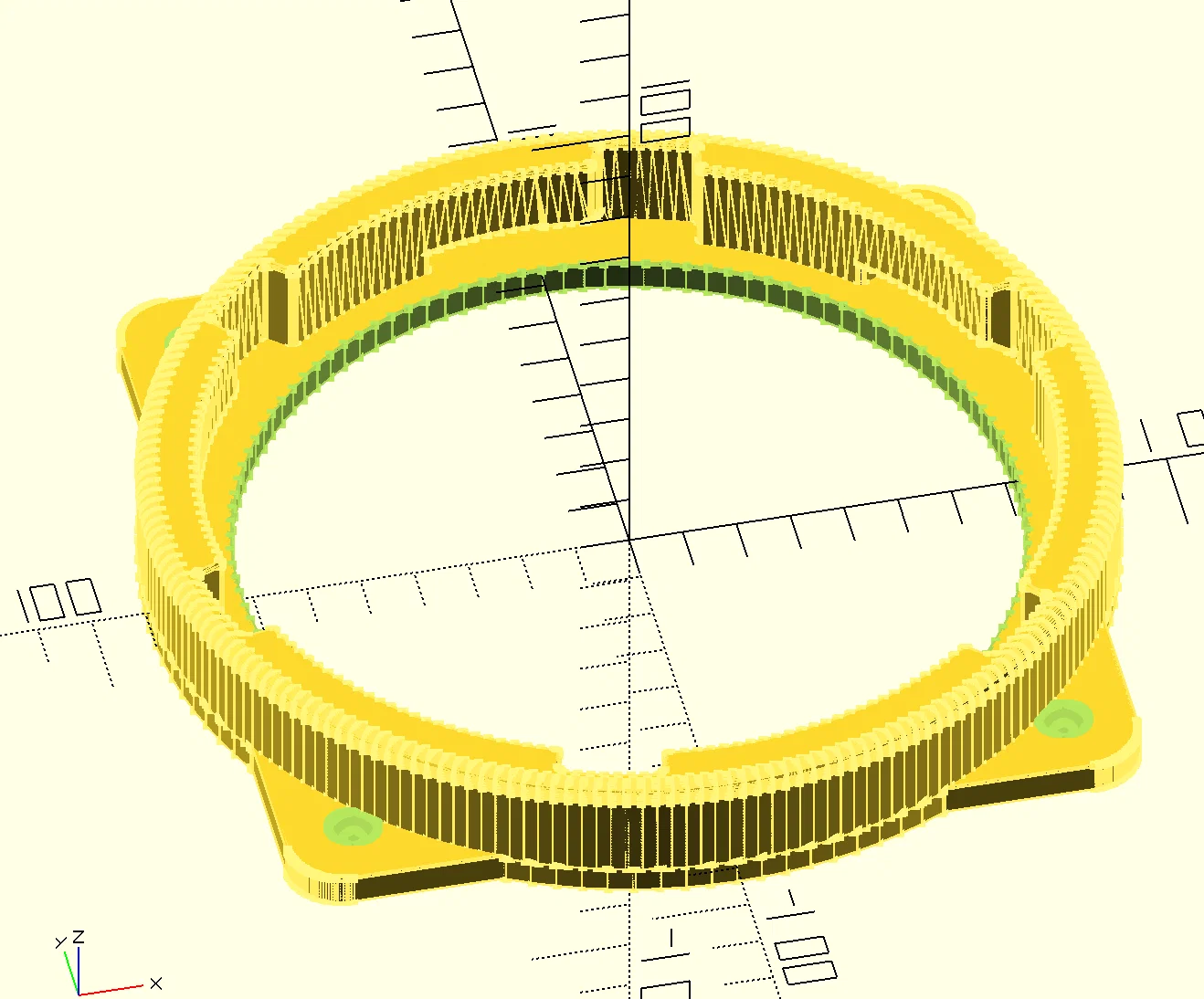

- custom-bushing-150mm.stl - Bạc lót gắn tường với lỗ bắt vít M4 âm đầu.
- exhaust-hose-adapter-150mm.stl - Bộ chuyển đổi ống thoát khí (cơ chế khóa xoay kiểu bayonet).
- lid-150mm.stl - Nắp đậy khi không sử dụng máy lạnh.
Thiết lập in: Chất liệu: ASA (khả năng chịu nhiệt tốt hơn PETG, khoảng 100°C so với 80°C). Nhiệt độ đầu in (Nozzle): 240-260°C. Nhiệt độ bàn in: 90-110°C. Buồng in: Nên có (để tránh bị cong vênh và giảm mùi nhựa). Chiều cao lớp in: 0.2mm. Đầu in: 0.4mm. Support: Không cần. Infill: 20-30%.
Phụ kiện lắp ráp: 4x ốc vít M4 đầu bằng (DIN 7991 / ISO 10642). 4x tán M4 hoặc tắc kê nhựa. Đường kính vòng tròn lỗ bắt vít: bán kính 93.5mm, các lỗ ở góc 45/135/225/315 độ.
Hướng dẫn lắp ráp:
- Lắp bạc lót xuyên qua vách tường hoặc tấm chắn cửa sổ.
- Cố định bằng ốc M4 từ phía trong phòng (đầu ốc sẽ nằm phẳng trên bề mặt).
- Gắn bộ chuyển đổi ống thoát khí vào bạc lót bằng cách xoay khóa.
- Sử dụng nắp đậy khi không kết nối ống máy lạnh.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
