Bộ chuyển đổi ống dẫn nhựa Bowden cho Sunlu Filament Drier S1 Plus

Phụ kiện giúp kết nối ống dẫn nhựa (Bowden tube) trực tiếp vào hộp sấy Sunlu S1 Plus.

Các linh kiện và dụng cụ cần chuẩn bị:

1. (2) Ốc M3x10mm, loại đầu chìm (SHCS) hoặc đầu tròn (BHCS) (khuyên dùng đầu tròn BHCS nếu có).
2. (2) Đai ốc M3.
3. Cờ lê lục giác cho ốc M3.
4. Cờ lê 5.5mm cho đai ốc M3.
5. Mũi khoan 1.5mm.
6. Mũi khoan 3mm.
7. Mũi khoan 2mm.
8. Đầu nối ống Bowden ren M6.
9. Cờ lê 10mm hoặc mỏ lết để vặn đầu nối Bowden.

Tôi in bằng nhựa PETG với độ dày lớp 0.16mm, thiết lập 3 lớp tường (walls) cùng 4 lớp trên và dưới, kết quả rất ổn.

Các bước thực hiện (xem hình minh họa để tham khảo):

1. Rút điện của hộp sấy trước khi bắt đầu.
2. Đặt mặt dưới của khuôn khoan (drill guide) cách đáy hộp nhựa trong suốt khoảng 2.5cm. Mặt trên của khuôn có các cạnh bo tròn, mặt dưới phẳng. (Bạn có thể dùng băng dính cố định nếu tay không vững).
3. Căn chỉnh vào giữa và đánh dấu lỗ trên bằng bút lông.
4. Dùng mũi khoan mồi (tầm 1.5mm) khoan vào tâm điểm vừa đánh dấu.
5. Sau đó dùng mũi 3mm để mở rộng lỗ.
6. Lắp ốc và đai ốc M3 đầu tiên vào lỗ trên, vặn nhẹ bằng tay để cố định khuôn khoan.
7. Căn thẳng hàng theo chiều dọc, sau đó đánh dấu lỗ dưới.
8. Xoay khuôn sang bên để khoan lỗ mồi cho vị trí dưới.
9. Dùng mũi 3mm để mở rộng lỗ.
10. Lắp ốc và đai ốc M3 thứ hai vào lỗ dưới rồi vặn nhẹ tay.
11. Dùng mũi khoan 2mm khoan xuyên qua lỗ 2mm ở chính giữa khuôn. Lưu ý lỗ này có độ nghiêng nên bạn cần khoan đúng góc.
12. Tháo ốc và khuôn khoan ra, làm sạch vụn nhựa xung quanh lỗ.

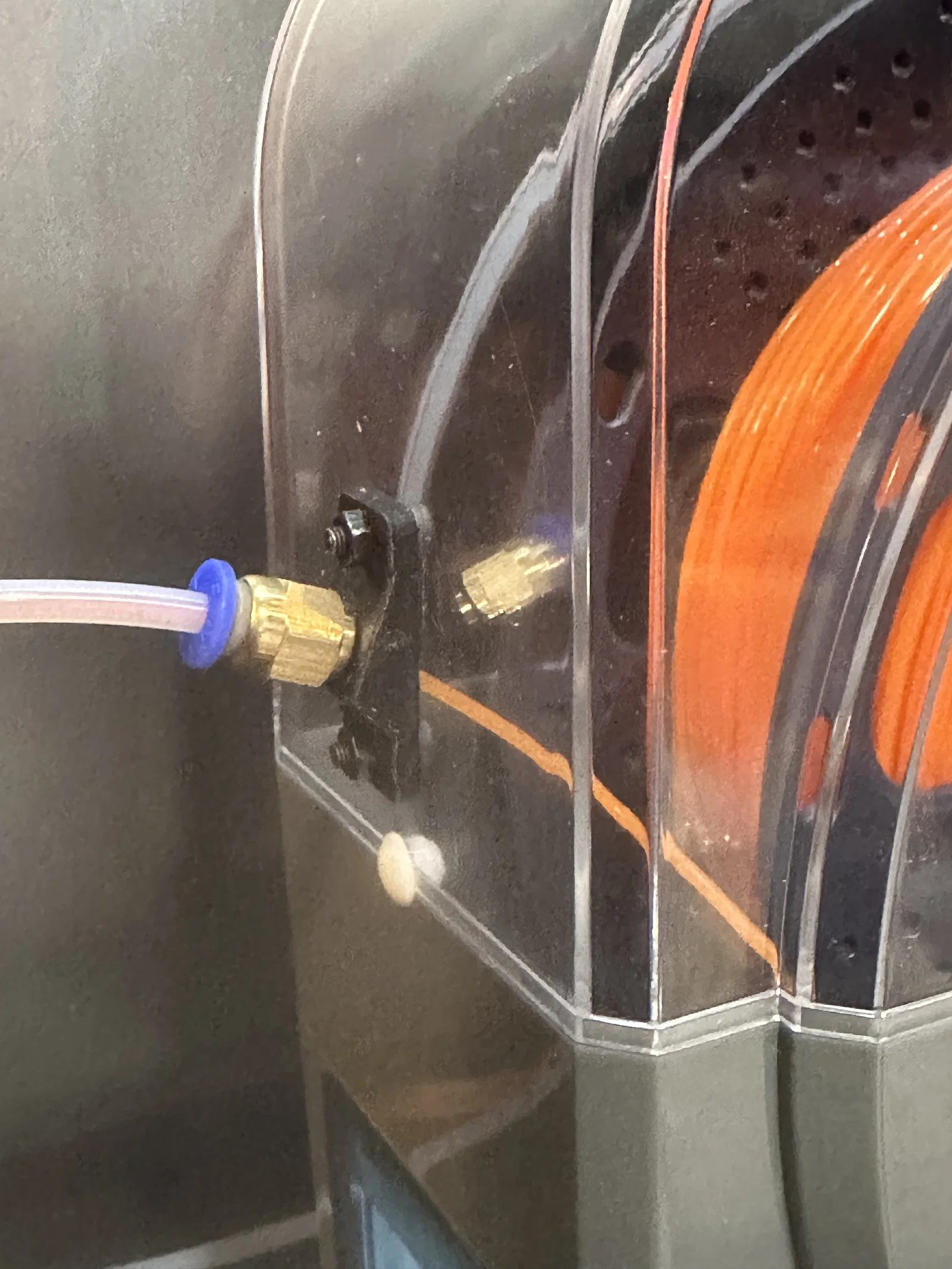

13. Lắp phụ kiện dẫn nhựa (Filament Pass through) vào hộp sấy, cố định bằng ốc và đai ốc M3, dùng cờ lê 5.5mm để siết chặt. Đừng siết quá tay làm nứt nhựa nhé, lưu ý cẩn thận!
14. Vặn đầu nối ren M6 vào cho đến khi chạm vào phần nhựa bằng cờ lê 10mm (ưu tiên dùng cờ lê 10mm để siết).
15. Vệ sinh sạch sẽ vụn nhựa bên trong hộp sấy.

Vậy là xong, giờ bạn có thể gắn ống dẫn nhựa Bowden và cho nhựa chạy qua rồi. Chúc các bạn in ấn vui vẻ!
