Vòng Khóa Tạ Nhanh (Quick Release Nut) - Cho thanh đòn 25mm (24.5mm)

Tác giả sabin

Lượt tải
6
Lượt thích
2
Lượt coi
60

File 6 3 MB

  • Dumbbell_Quick_Release_Holder_Nut_1780188340.3mf3MF · 354,3 KB
  • Dumbbell_Quick_Release_Holder_Nut_1780188341.stepSTEP · 803,1 KB
  • Moving_part_1780188342.stepSTEP · 135,8 KB
  • Static_part_1780188343.stepSTEP · 200,1 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

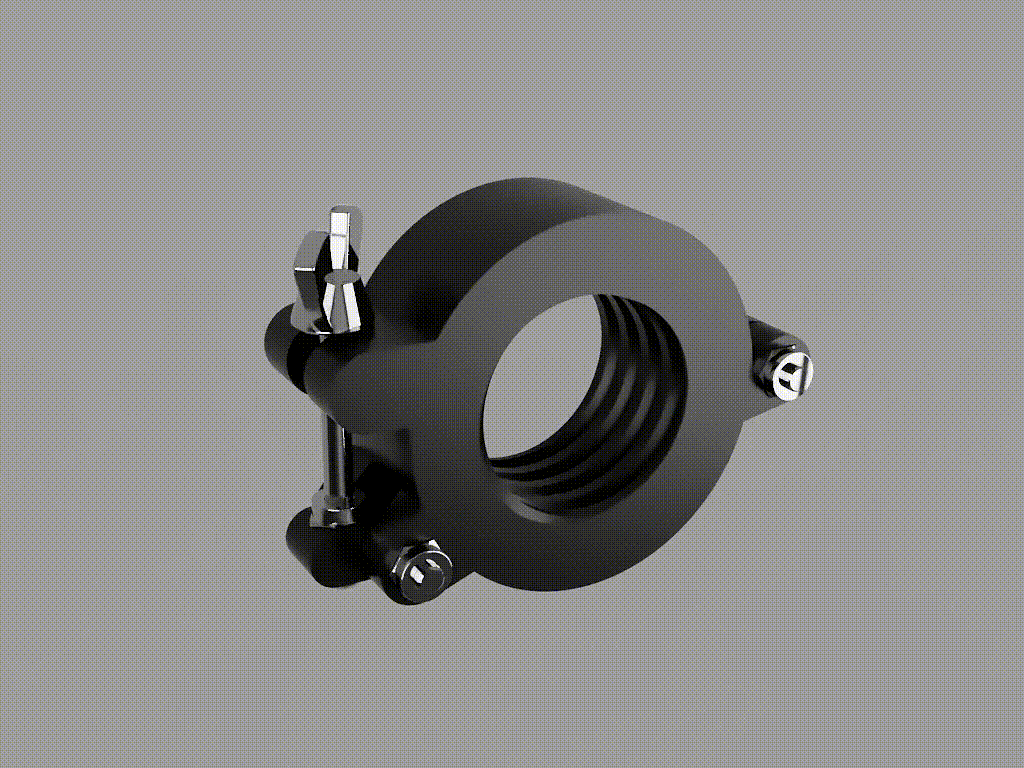

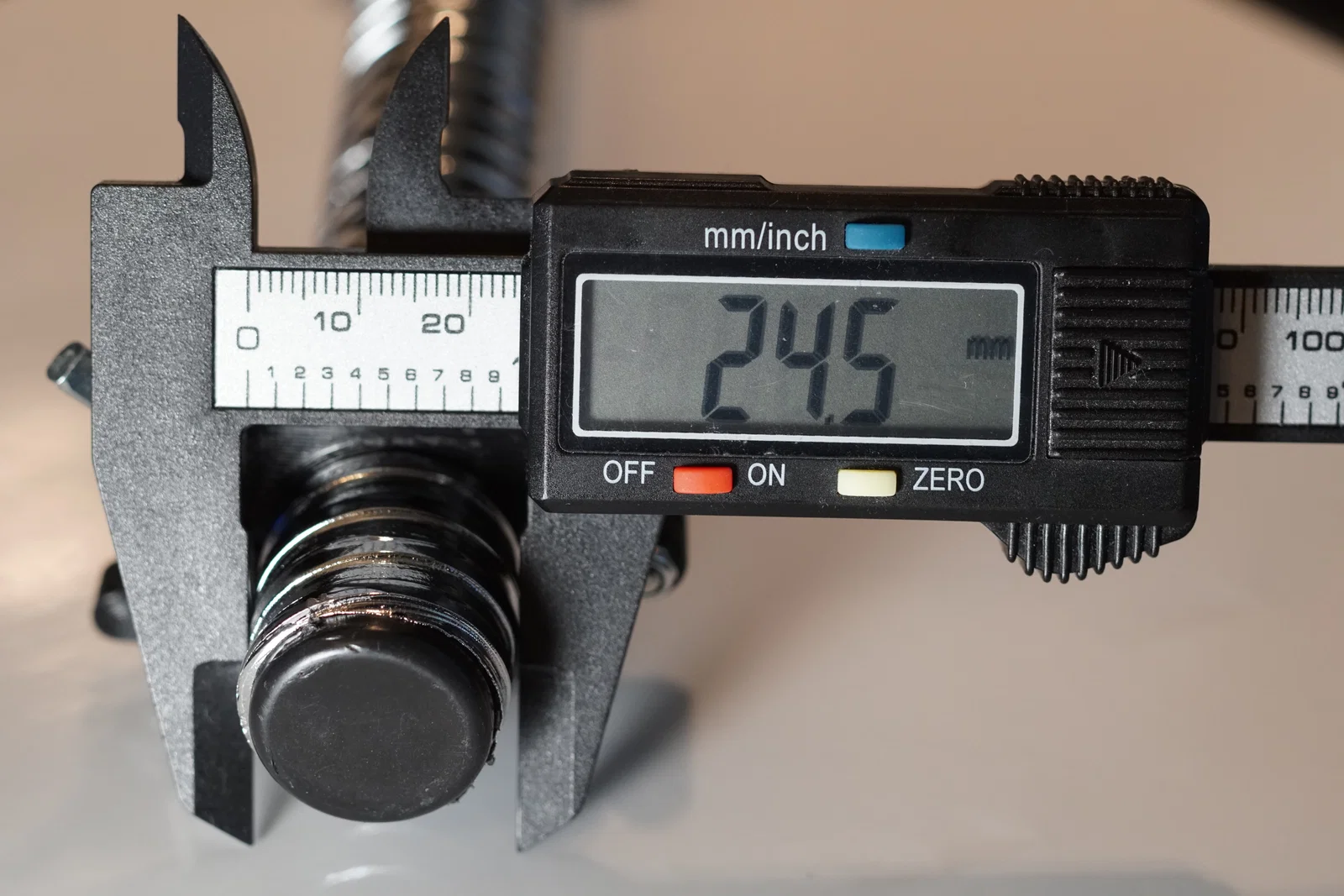

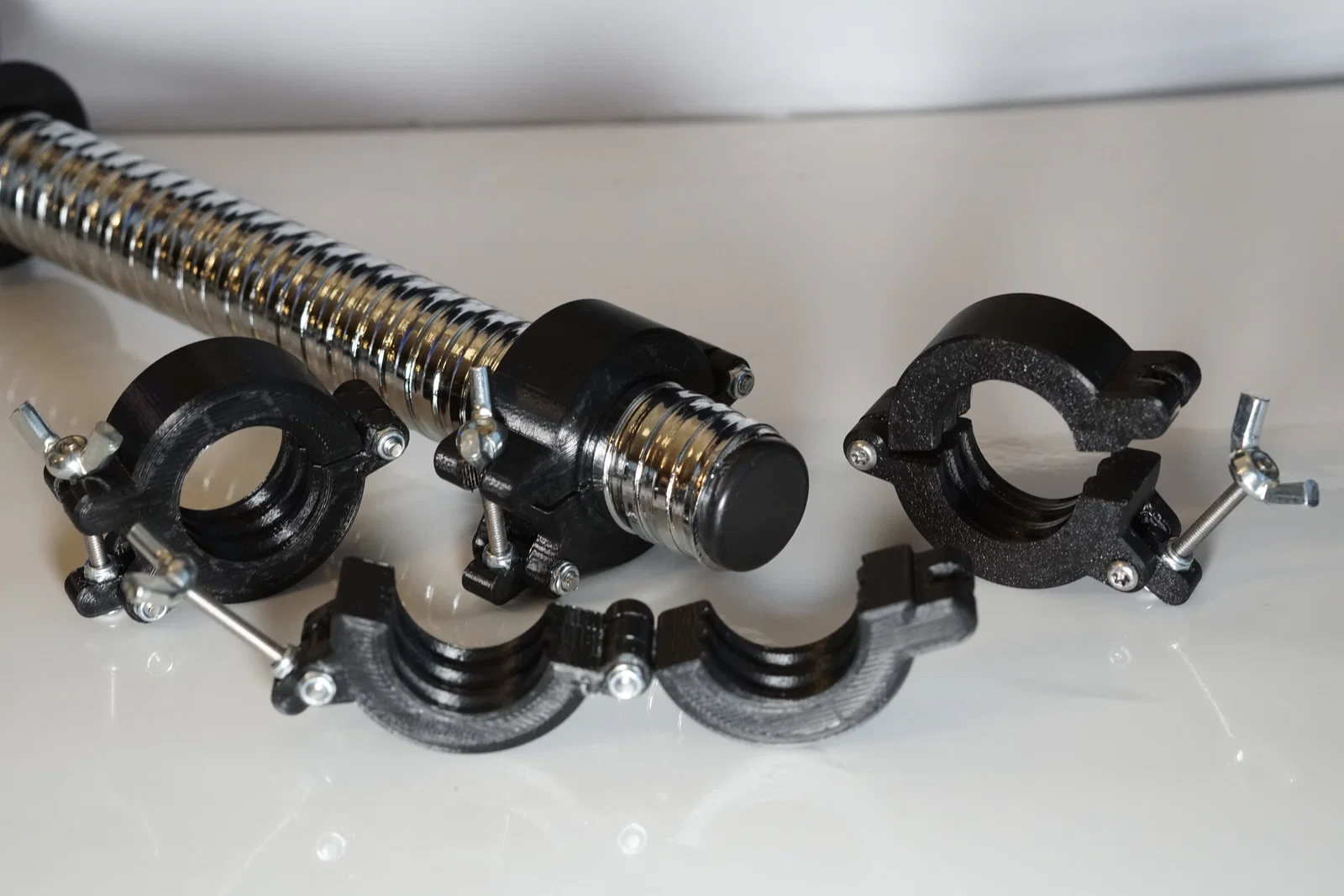

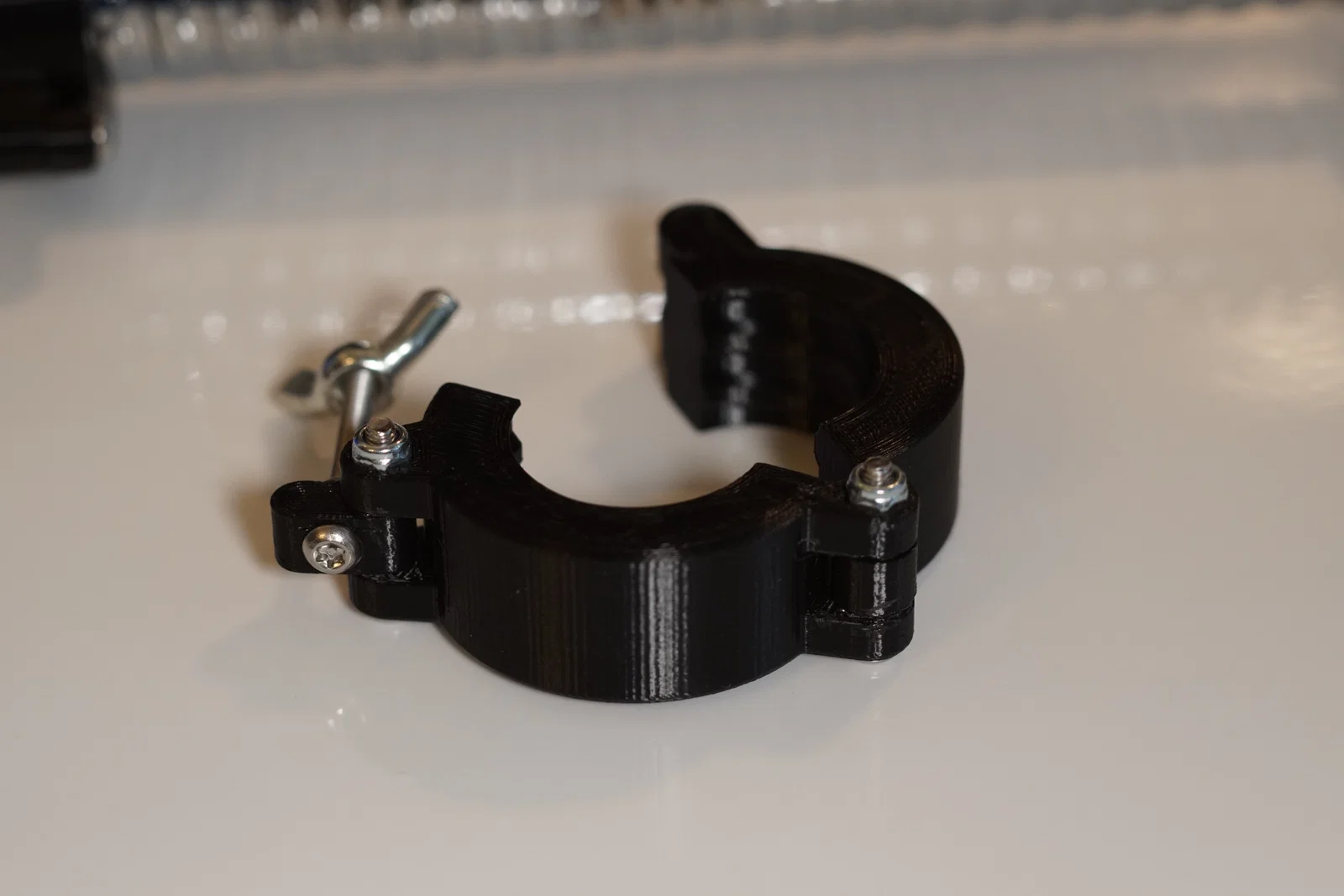

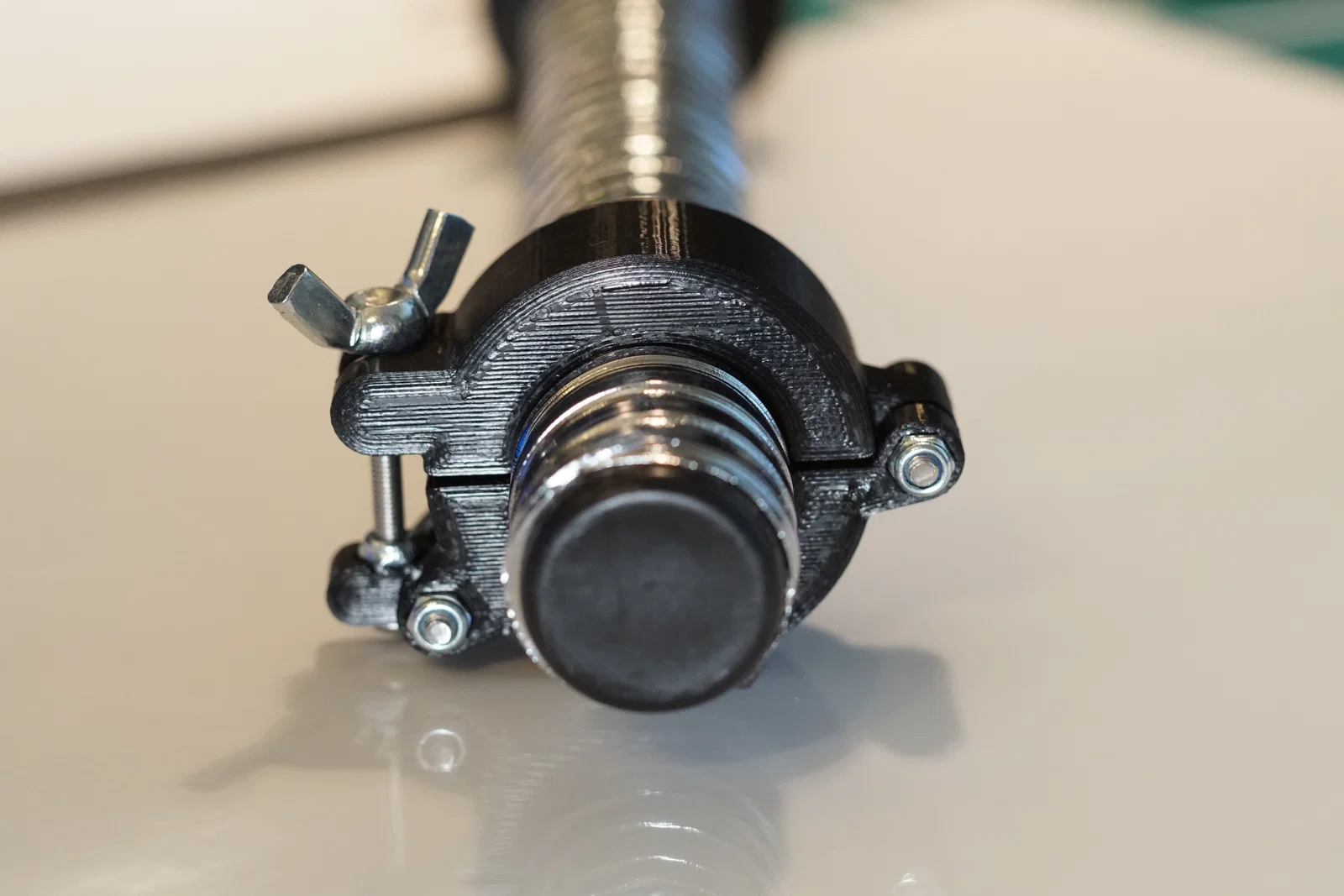

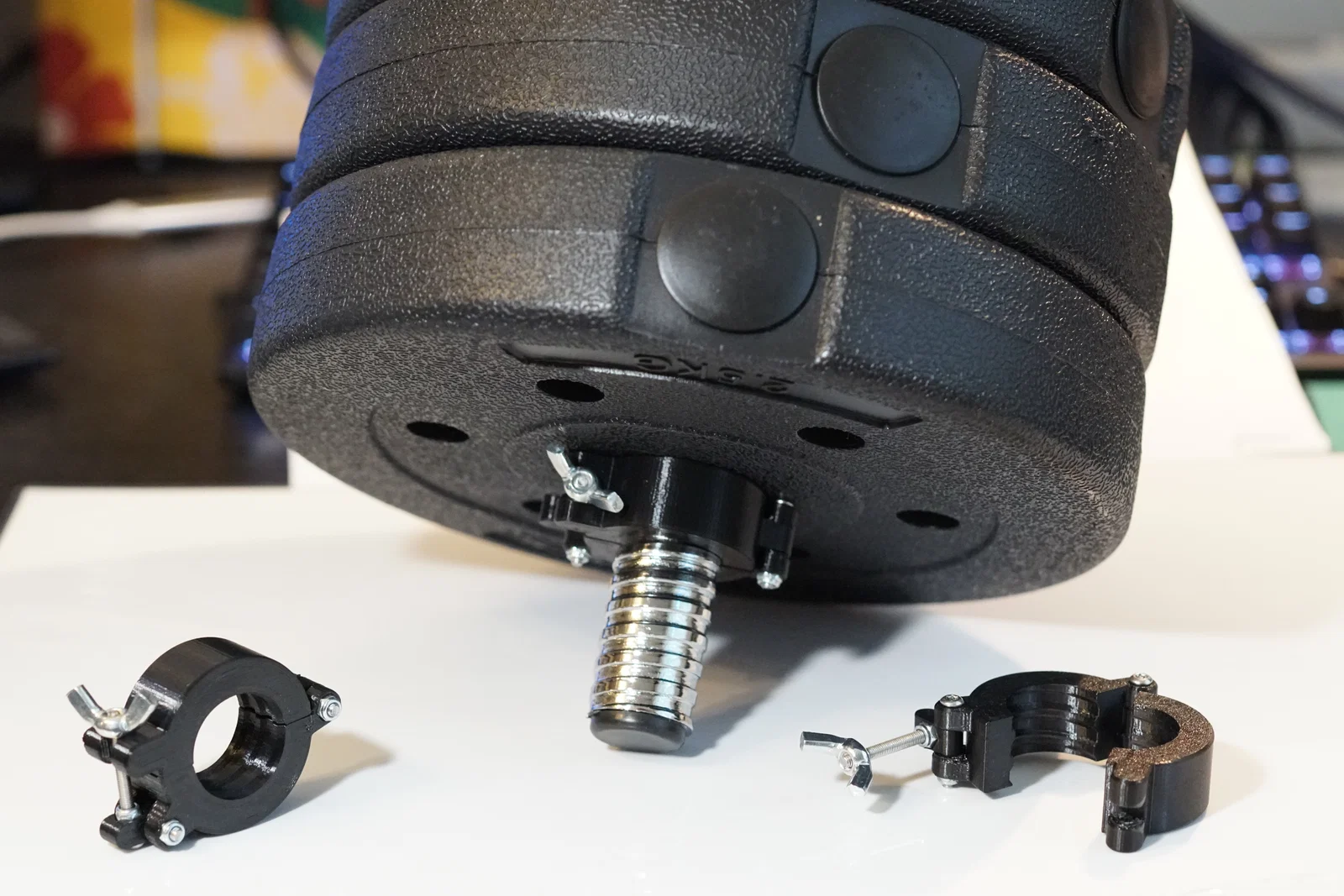

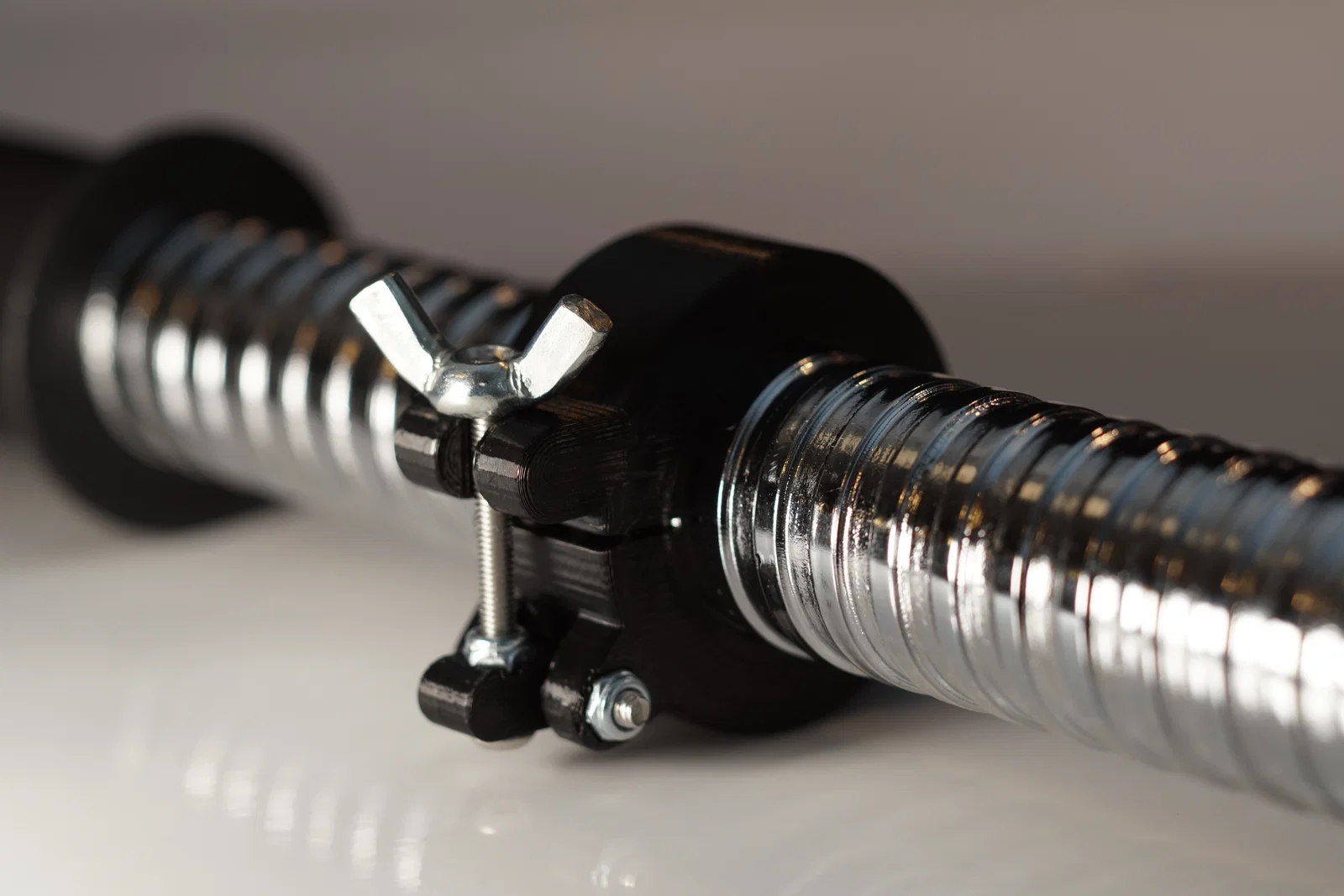

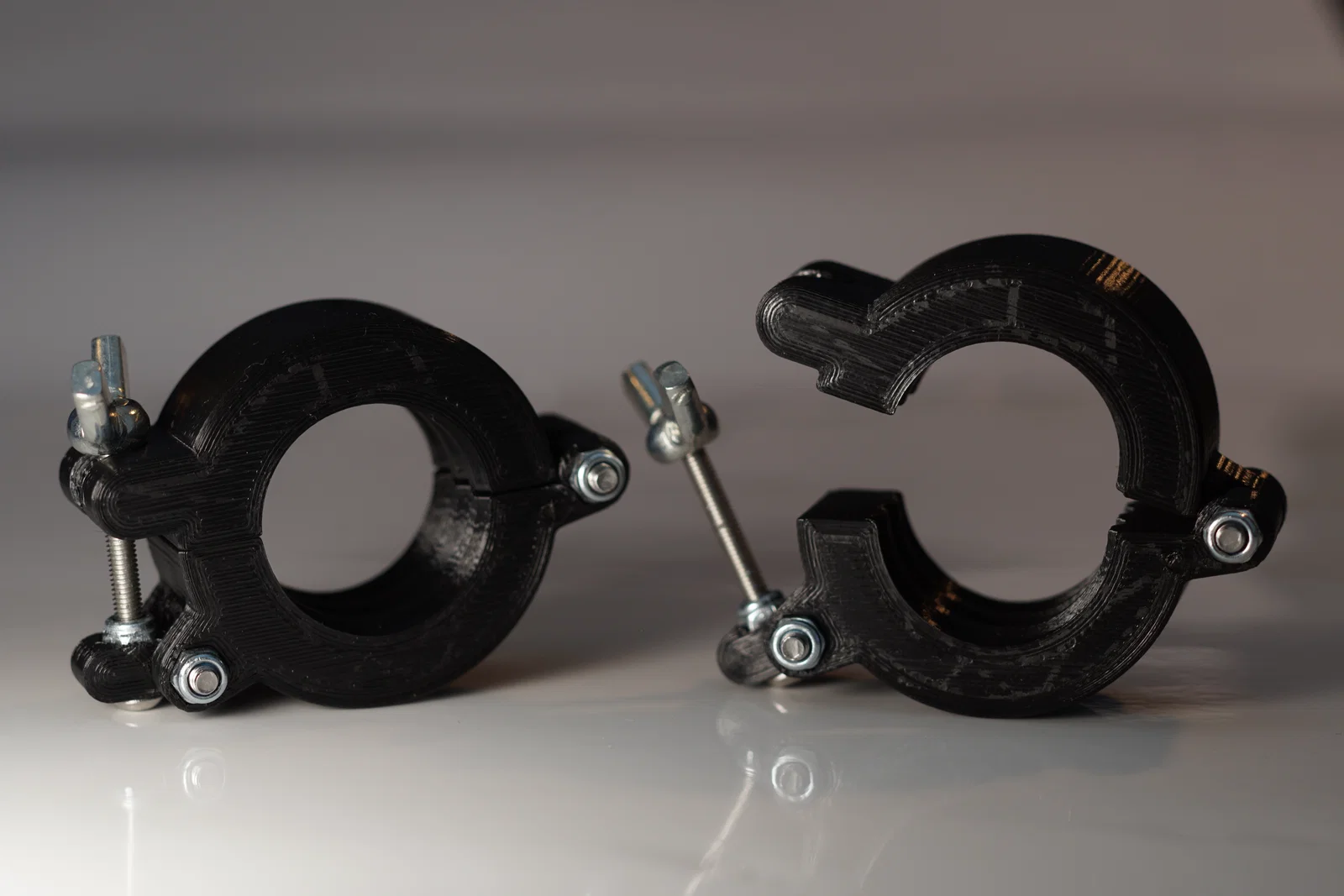

Đây là mẫu vòng khóa (spinlock nut) thay thế in 3D dành cho các bộ tạ tay và tạ đòn chuẩn Châu Âu/Á với đường kính thanh đòn là 25mm (đo thực tế là 24.5mm). Mẫu này có phần ren trong khớp với cấu trúc của thanh đòn (xem chi tiết bên dưới), đi kèm cơ chế tháo lắp nhanh rất tiện lợi, tin cậy và giúp giữ tạ chắc chắn hơn nhờ vào vị trí khóa.

Mẫu này cần thêm một số linh kiện để lắp ráp:

  • 2x ốc M3 x 20mm
  • 1x ốc M3 x 30mm (hoặc 35mm)
  • 3x đai ốc M3 DIN985
  • 1x đai ốc cánh chuồn M3

Lưu ý khi in và cài đặt máy in:

  • Chiều cao lớp in (Layer height): 0.12mm
  • Kích thước đầu phun (Nozzle size): 0.4mm
  • Vị trí đường nối (Seam position): Aligned back
  • Precise wall: True
  • Độ đặc (Infill): ≥20%
  • Kiểu Infill: Gyroid
  • Số lớp tường (Wall loops): 4
  • Kiểu hỗ trợ (Support): Snug

Đối với linh kiện "Locking connector", bạn nên dùng 8 lớp tường hoặc in đặc 100% (infill 100%) và giảm tốc độ xuống 40mm/s. Mình đã in tất cả các chi tiết bằng nhựa Polycarbonate và vòng khóa này có thể chịu được hơn 10kg tạ (mình chưa thử tải trọng cao hơn). Bạn có thể dùng nhựa ASA hoặc ít nhất là PETG loại tốt thay thế; không nên dùng PLA vì nó giòn và dễ bị biến dạng theo thời gian.


Thông tin thêm:

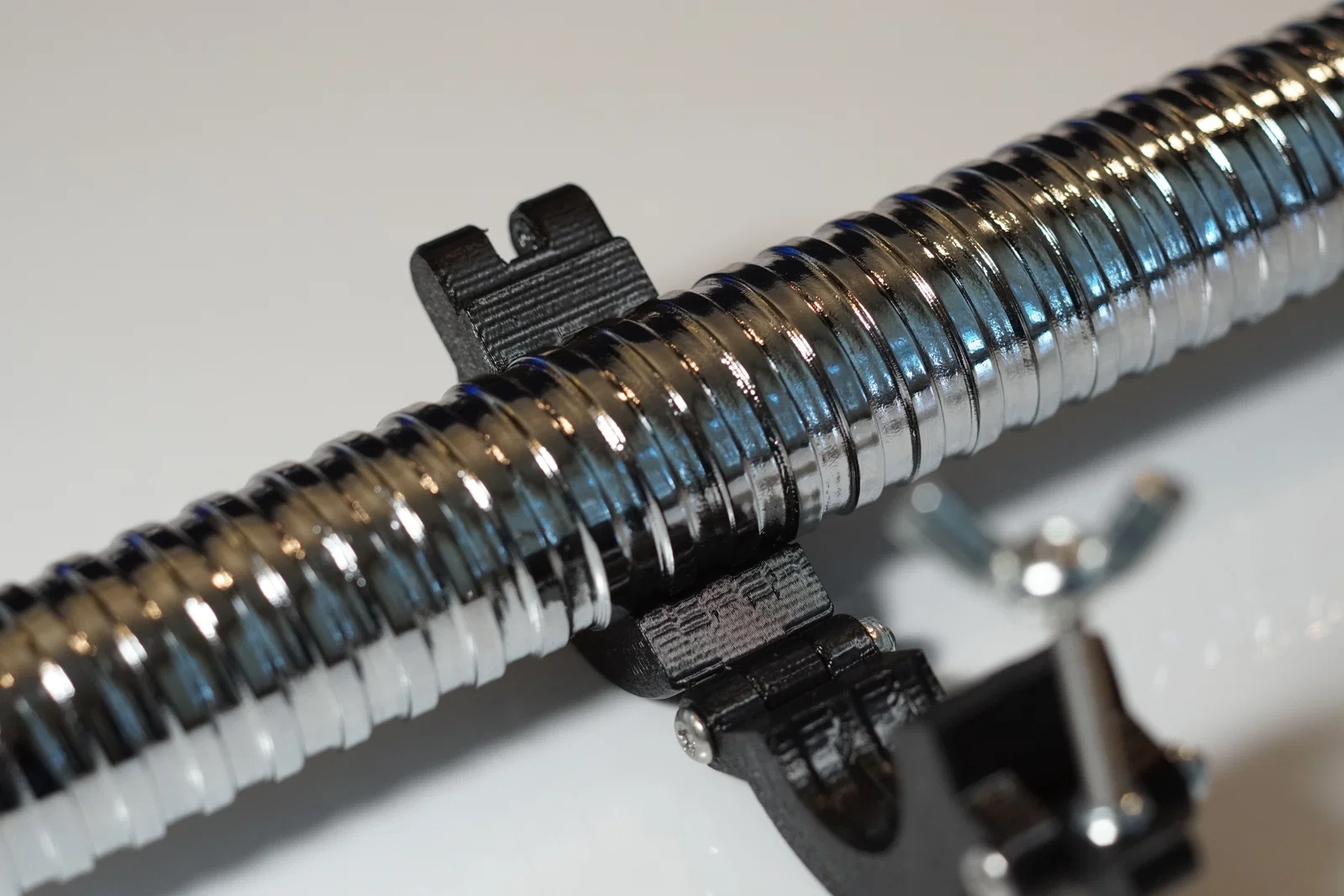

Phần ren trong của vòng khóa có các đặc tính sau (đã bao gồm dung sai 0.2mm; số liệu do mình tự đo vì không tìm được thông tin trên mạng):

| Thông số | Giá trị |
| :--- | :--- |
| Bước ren (Pitch) | 6.343 |
| Loại ren | Trong (internal) |
| Hạng ren | A |
| Đường kính đỉnh (Max Major) | 24.90 |
| Đường kính đỉnh trung bình | 24.80 |
| Đường kính đỉnh (Min Major) | 24.70 |
| Đường kính trung bình (Max PD) | 24.05 |
| Đường kính trung bình (Mean PD) | 23.95 |
| Đường kính trung bình (Min PD) | 23.85 |
| Đường kính đáy (Max Minor) | 23.00 |
| Đường kính đáy trung bình | 22.90 |
| Đường kính đáy (Min Minor) | 22.80 |
| Mũi khoan taro | 22.90 |

Đơn vị tính bằng mm. Đường kính lỗ của mẫu: 24.80 mm. Tương thích hoàn toàn với các bộ tạ loại này: link sản phẩm
