Dụng cụ mở phong thư cầm tay IPF (ABRIDOR DE SOBRE IPF)

Thiết kế cuối cùng là một thiết bị nhỏ gọn và di động, được cấu tạo từ bốn bộ phận chính. Cơ chế bên trong được thiết kế để đảm bảo đường cắt chính xác và thao tác sử dụng thuận tiện:

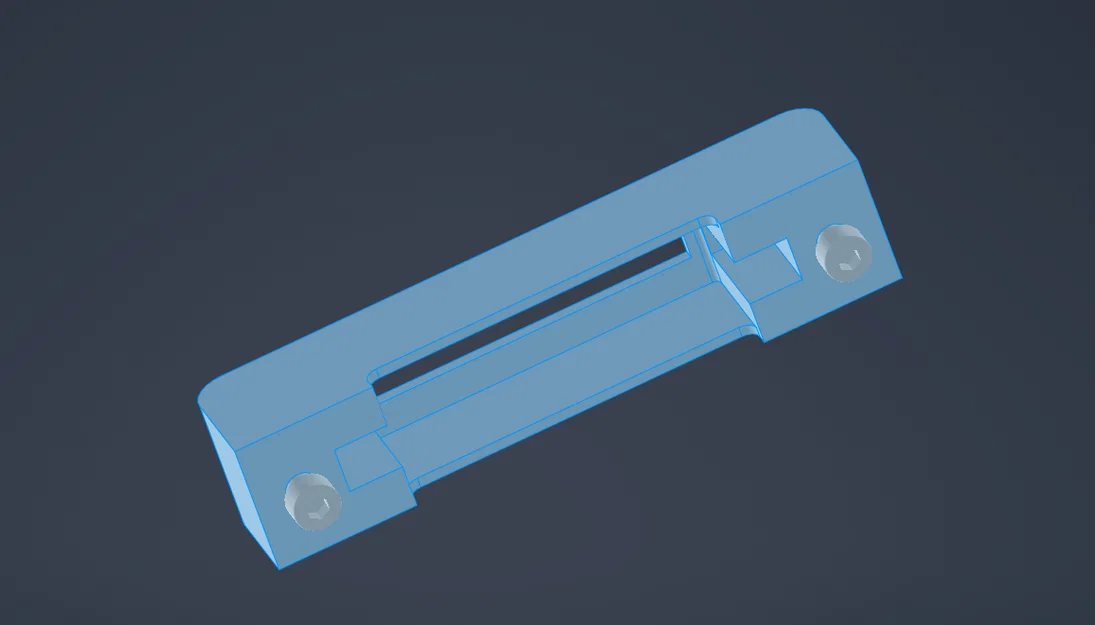

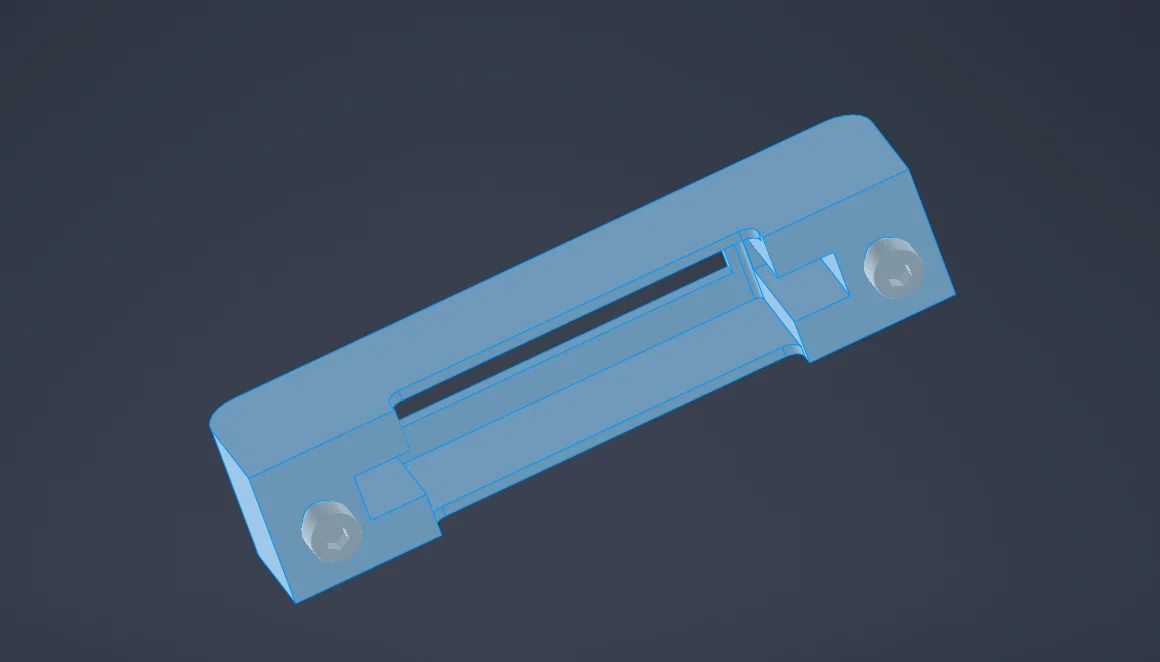

Vỏ trên: Đóng vai trò là nắp đậy của thiết bị, bao bọc và bảo vệ toàn bộ cơ chế vận hành bên trong.

Bộ phận vận hành (Nút nhấn và Lưỡi dao): Hệ thống có một nút nhấn phía trên gắn liền với lưỡi dao. Sự kết nối này được thực hiện thông qua một bộ phận trung gian lắp ghép bằng hai ốc vít, đảm bảo độ cứng cáp cho cụm lưỡi cắt.

Hệ thống dẫn hướng tuyến tính: Để đảm bảo đường cắt thẳng và ổn định, cụm nút nhấn di chuyển theo chiều dọc thông qua các đường ray. Những đường ray này trượt trên hai thanh dẫn cố định được tích hợp sẵn ở phần đế của thiết bị.

Cơ chế đàn hồi: Phần đế có hai vị trí (trụ) được thiết kế để cố định hai lò xo. Những lò xo này tiếp xúc với nút nhấn và chịu trách nhiệm tích trữ năng lượng khi nhấn, giúp cơ chế tự động trở về vị trí ban đầu.

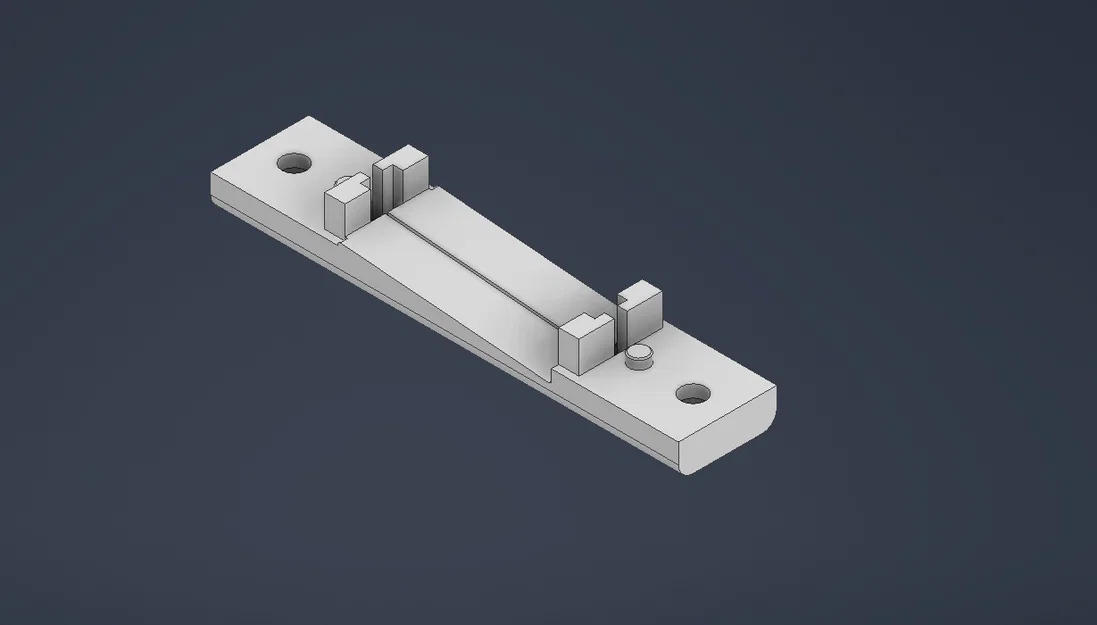

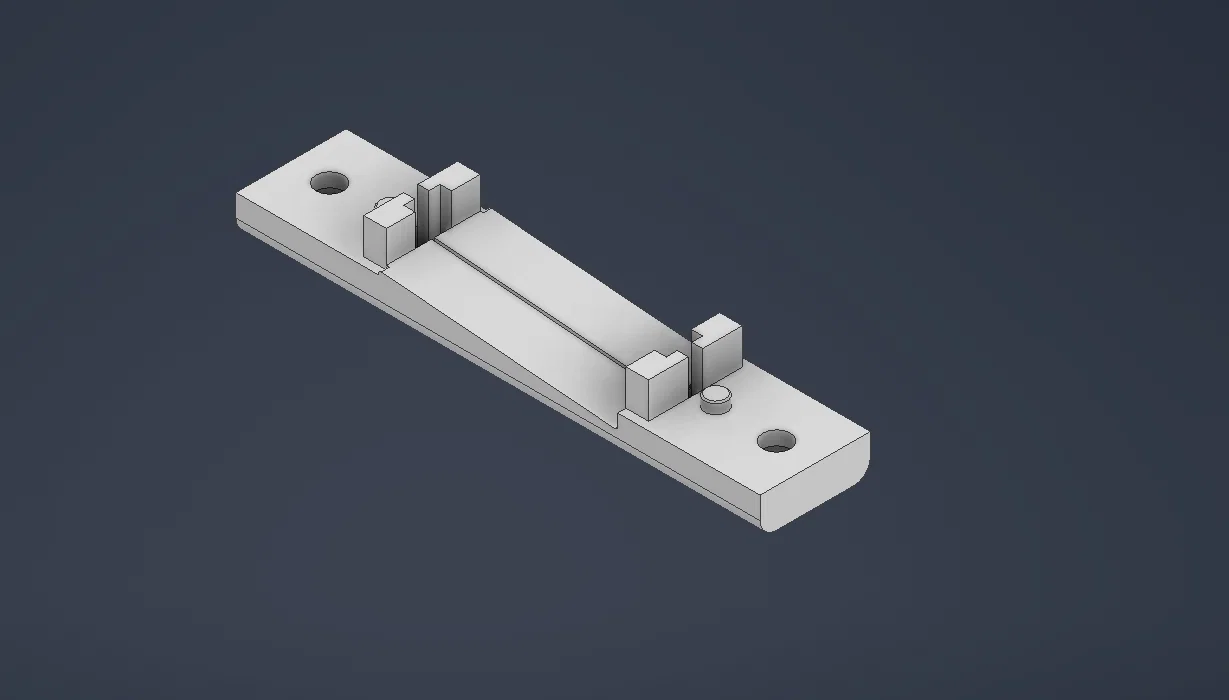

Khu vực cắt (Đế): Phần đế của thiết bị có hình dạng tối ưu. Nó có một độ nghiêng nhẹ ở trung tâm để tạo góc cắt lý tưởng cho lưỡi dao, kết hợp với một rãnh chính xác hoạt động như một lưỡi đối xứng. Sự kết hợp cơ học này tạo ra hiệu ứng cắt, đảm bảo phong thư được mở gọn gàng mà không cần dùng nhiều sức.

VẬT LIỆU SỬ DỤNG

• PLA: Chất liệu nhựa nhiệt dẻo này được chọn để in bốn bộ phận chính (đế, vỏ, nút nhấn và miếng giữ). Đây là vật liệu mang lại độ ổn định về kích thước và độ cứng tuyệt vời, lý tưởng cho các bản mẫu chức năng với dung sai chặt chẽ.

Linh kiện và Ốc vít:

• 4 Ốc vít M4: Ốc vít hệ mét 4mm dùng để kết nối các cụm nhỏ.
• 2 Đai ốc M4: Dùng để cố định lưỡi dao vào cụm nút nhấn, cho phép duy trì lực ép ổn định.
• 2 Đai ốc nhiệt (Threaded Inserts): Các linh kiện kim loại được tích hợp vào vỏ trên bằng phương pháp gia nhiệt.

5.3. Linh kiện Cơ khí và Cắt gọt

• 1 Lưỡi dao gốm kính: Bộ phận cắt trung tâm, được chọn nhờ khả năng giữ độ sắc bén và tạo ra các vết cắt sạch bằng hiệu ứng cắt tỉa.
• 2 Lò xo: Được thiết kế cho hệ thống đàn hồi, tính toán để cung cấp lực cản nhẹ nhàng cho nút nhấn và đảm bảo cơ chế tự động trở về vị trí nghỉ.
