Kệ treo cuộn filament cho tủ IKEA Kallax

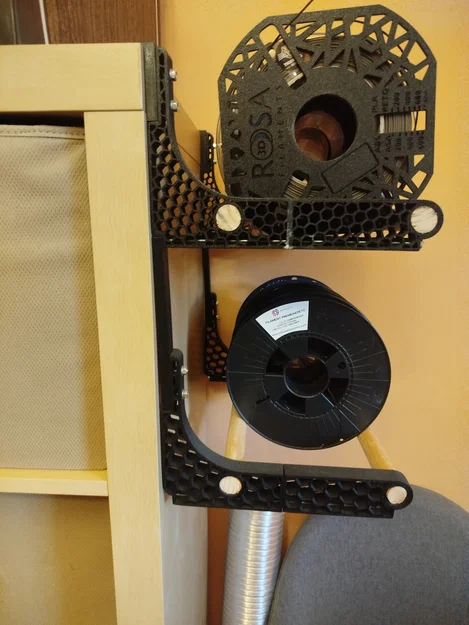

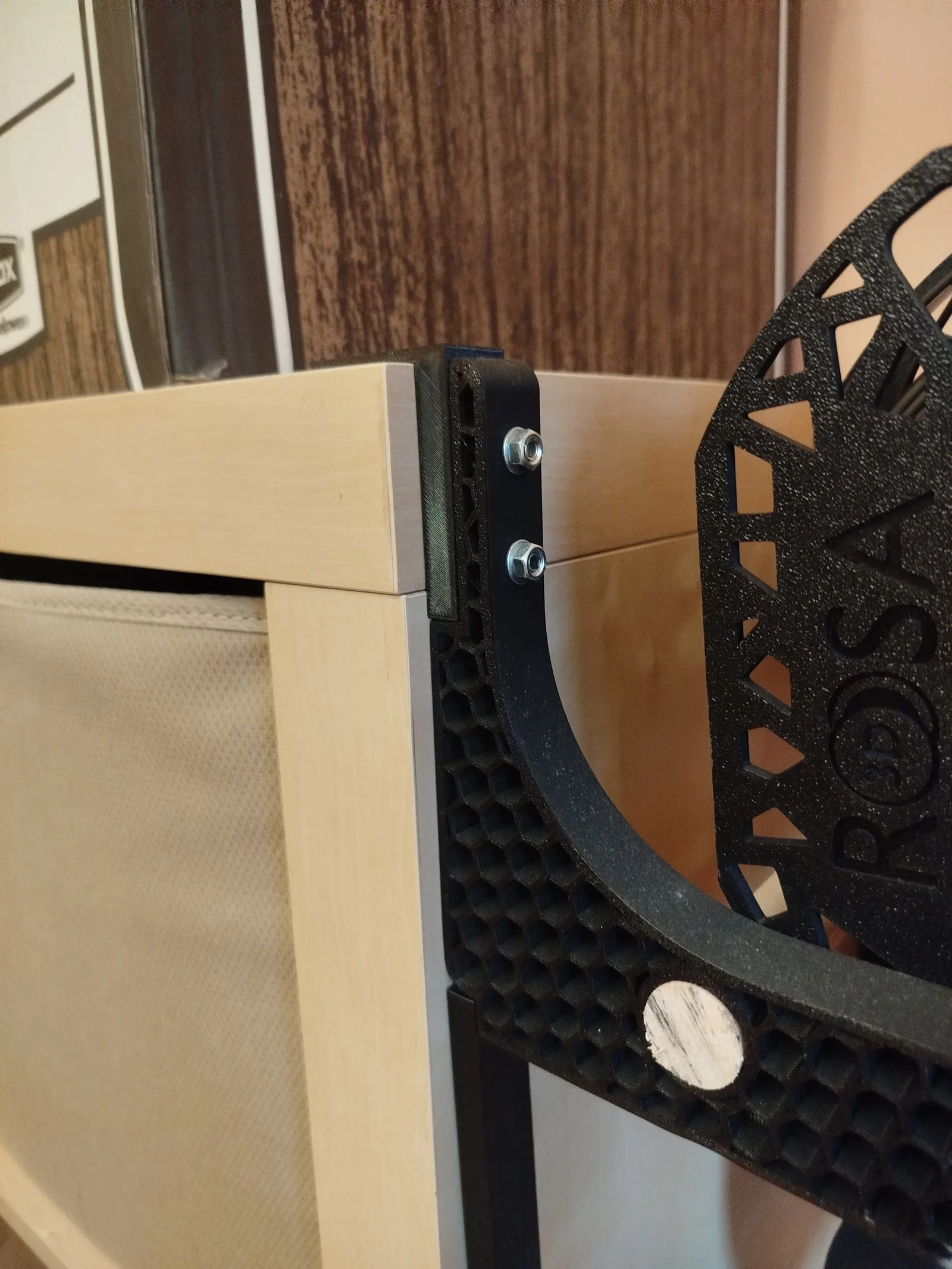

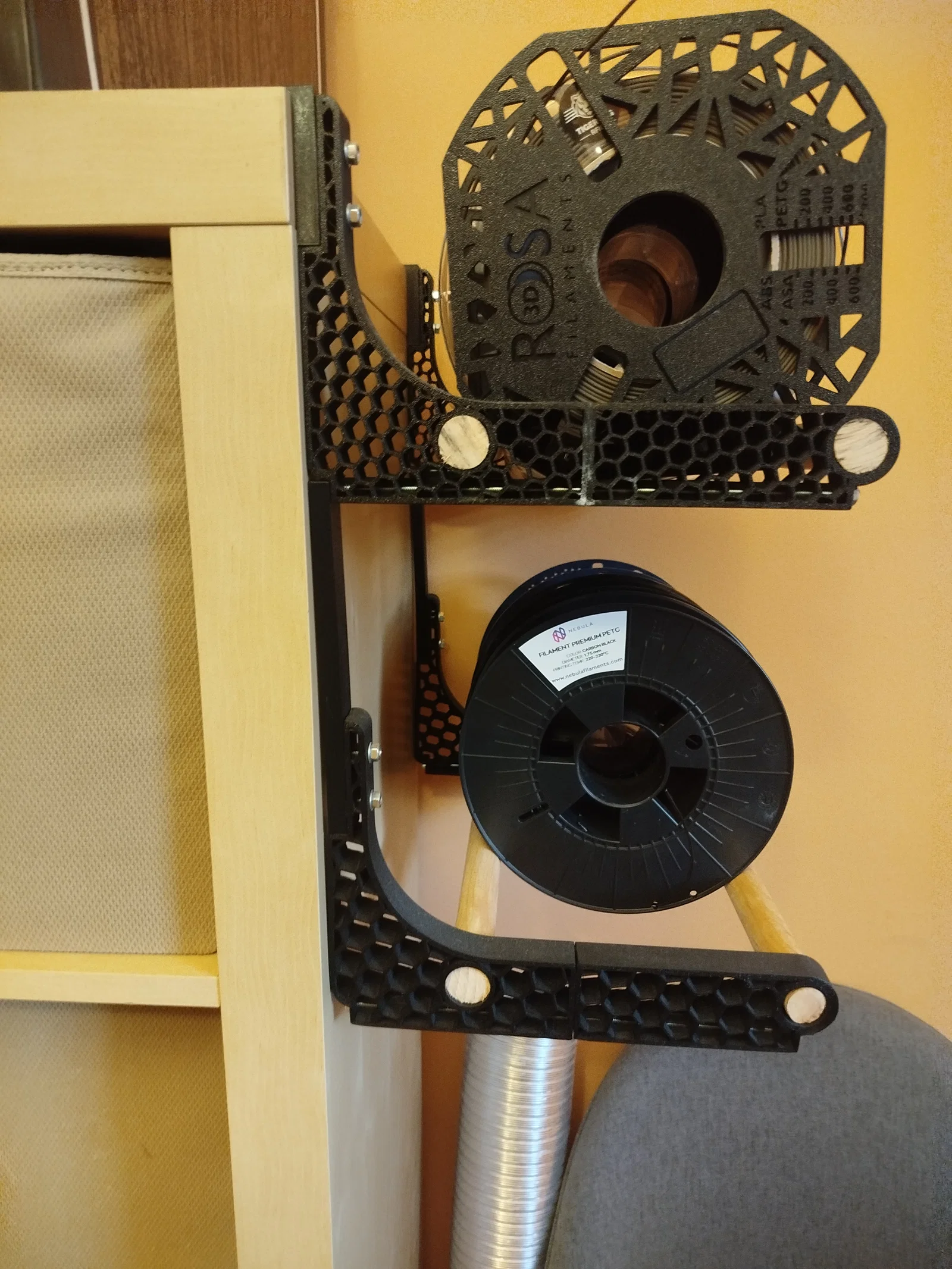

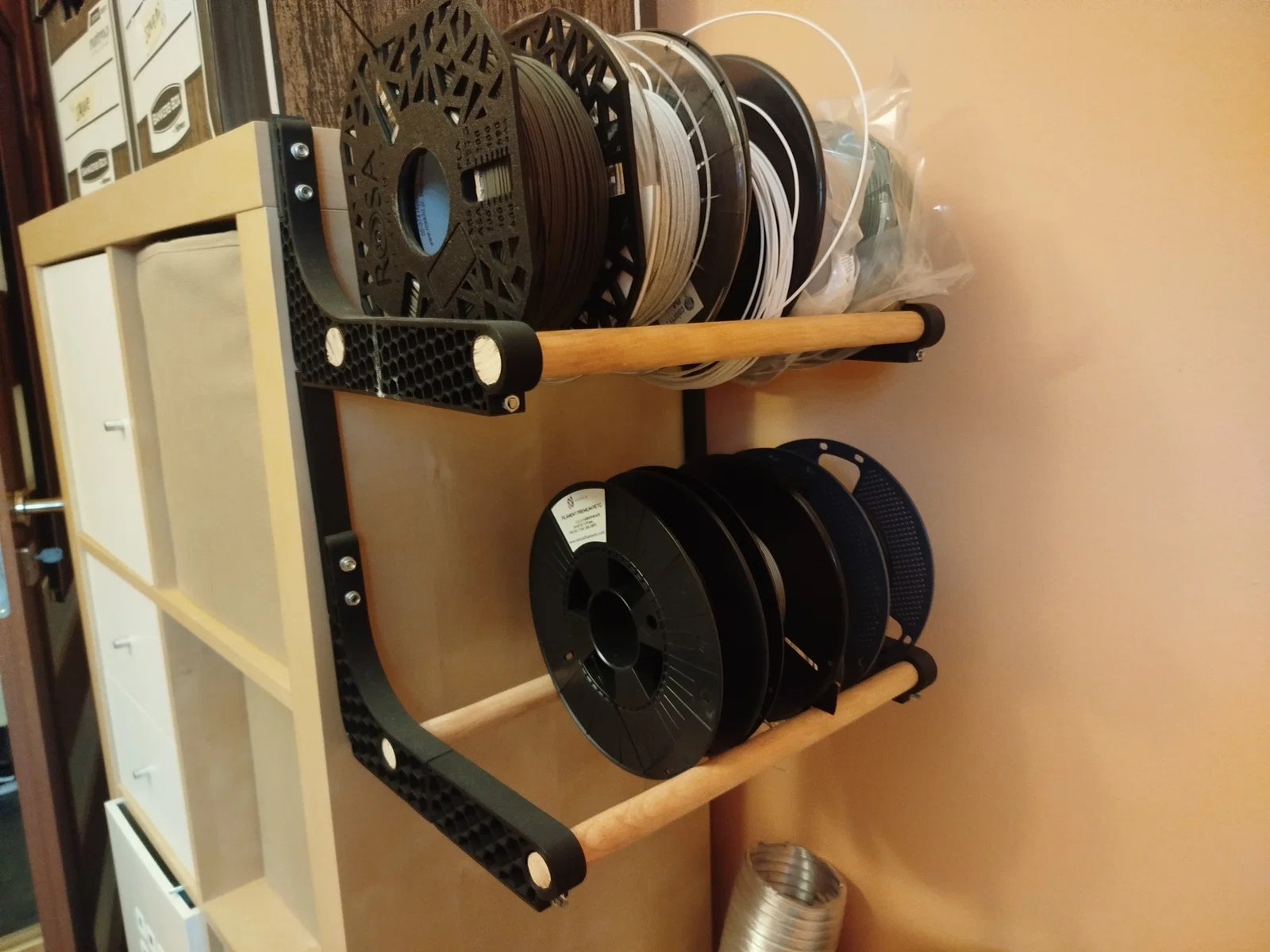

Hệ thống lưu trữ cuộn in 3D có thể mở rộng, gắn trực tiếp vào các lỗ vít có sẵn trên kệ IKEA Kallax. Sản phẩm sử dụng một ít linh kiện M5 cùng với thanh gỗ tròn hoặc cán chổi gỗ. Mỗi tầng chứa được 5 cuộn tiêu chuẩn 1kg. Thiết kế dựa trên dự án của @Jav.BR. Các mảnh bên của kệ được cắt thành hai phần để in vừa trên bàn in 180mm x 180mm.

Đối với phần đầu nối và giá đỡ, mình dùng nhựa PETG với 5 perimeters và 20% infill kiểu gyroid. Với phần đỡ thanh gỗ, mình dùng PLA với 4 perimeters, không để lớp đáy và nắp, sử dụng infill kiểu multiline honeycomb 15% (cài đặt này chủ yếu để trông đẹp mắt hơn). Bạn nhớ đặt các chi tiết nằm nghiêng khi in để tăng độ chắc chắn nhé.

LƯU Ý: Mình mới chỉ thử nghiệm với tải trọng 10 cuộn cùng lúc mà chưa thấy hiện tượng cong vênh. Mình không đảm bảo độ ổn định nếu lắp thêm nhiều tầng hơn. Bạn có thể dùng ống nhôm hoặc ống PVC cùng đường kính để thay cho thanh gỗ nhằm giảm trọng lượng, việc này CÓ THỂ giúp giá đỡ chịu tải tốt hơn.

Linh kiện cần thiết (cho tầng đầu tiên): 4x ốc M5x25mm 8x đai ốc M5 4x vòng đệm M5 2x thanh ren M5 cắt dài 235mm 2x thanh gỗ 20mm cắt dài 370mm

Linh kiện cần thiết cho mỗi tầng tiếp theo: 4x đai ốc M5 2x thanh ren M5 cắt dài 235mm 2x thanh gỗ 20mm cắt dài 370mm

Các chi tiết đỡ thanh gỗ được nối với nhau bằng thanh ren và dán bằng keo CA để tránh bị xoay.

Hy vọng quá trình lắp ráp đã rõ ràng qua các hình ảnh, nếu có gì thắc mắc cứ hỏi mình, mình rất sẵn lòng hỗ trợ!
