Hệ thống giá treo sợi in 3D (Filament Storage Rack System)

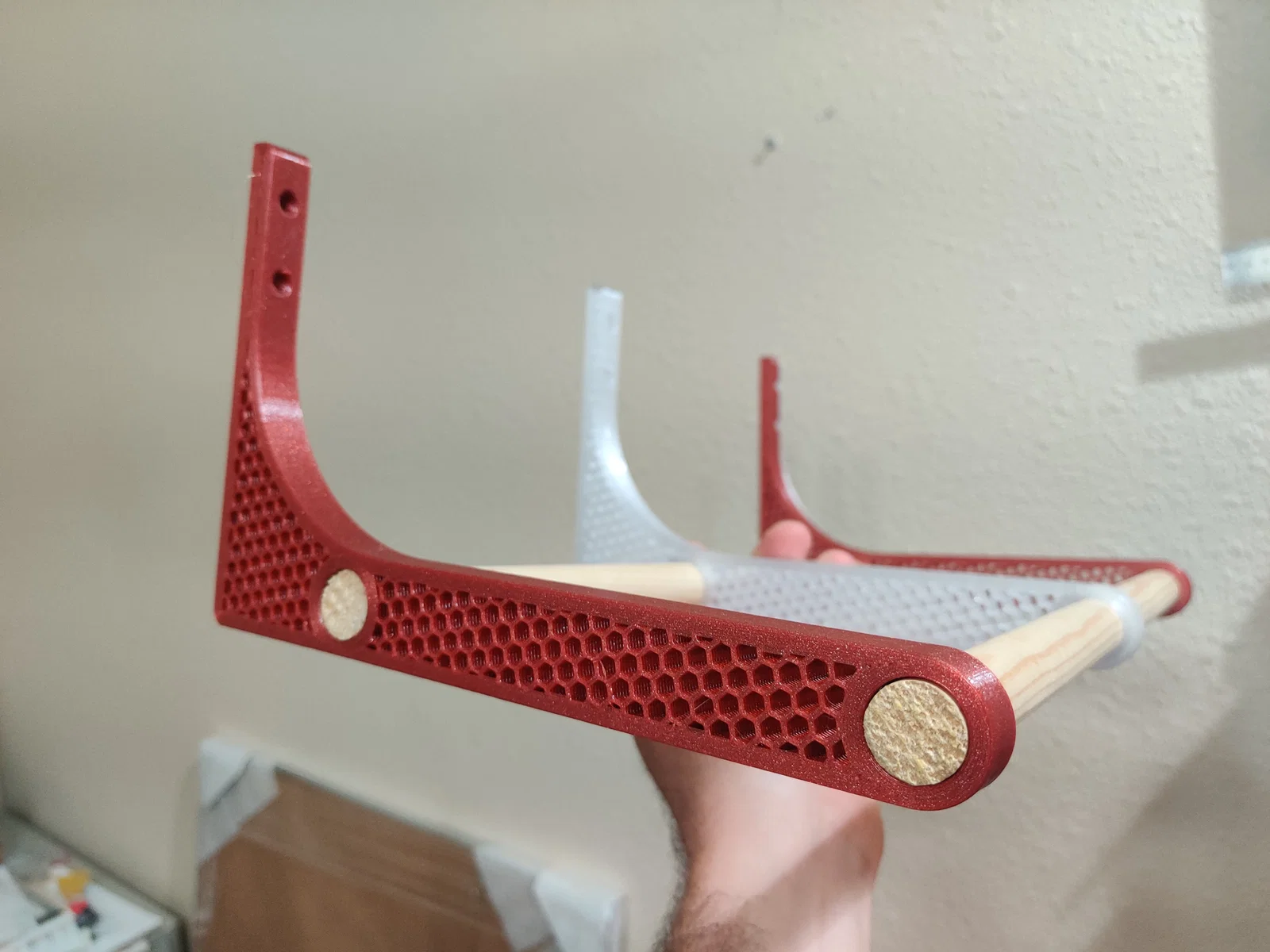

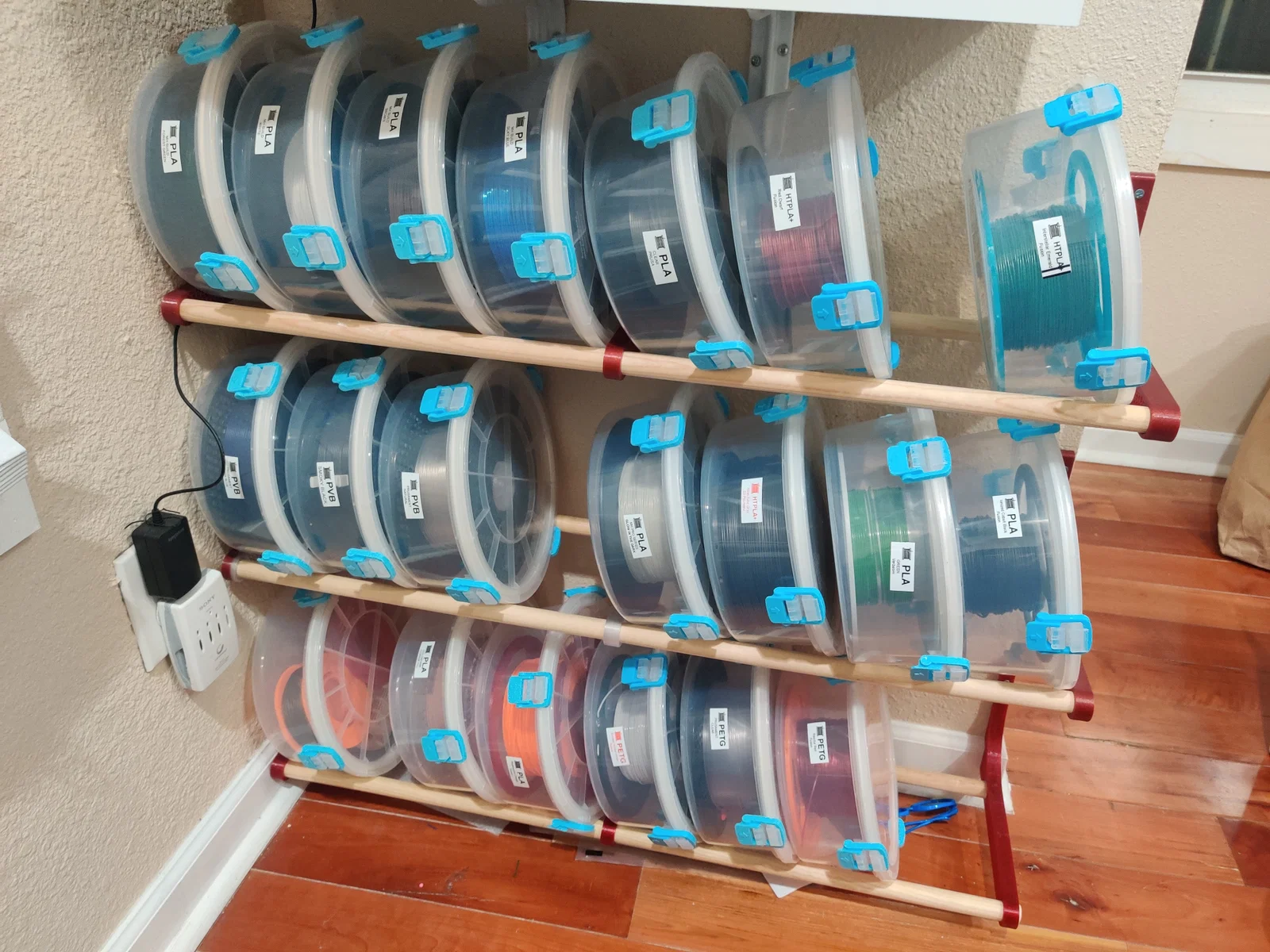

Đây là một hệ thống lưu trữ sợi in 3D đơn giản nhưng cực kỳ hiệu quả, chỉ cần in vài cái giá đỡ rồi nối chúng lại bằng thanh gỗ tròn (hoặc ống nhựa PVC) là bạn đã có ngay kệ treo cuộn filament. Các thanh gỗ/ống này còn có thể tận dụng để treo cuộn giấy lau, băng keo, dây cáp, v.v. Bạn cũng có thể biến tấu các phần của kệ thành mặt bàn bình thường bằng cách đặt một tấm ván lên trên các thanh gỗ (mình đang cân nhắc thiết kế thêm một cái kẹp nối đơn giản nếu mọi người thấy cần). Thiết kế này hoàn toàn có thể tùy chỉnh thông số (parametric) và mình đã đính kèm các file Fusion 360 ở đây.

Kích thước & Thông số

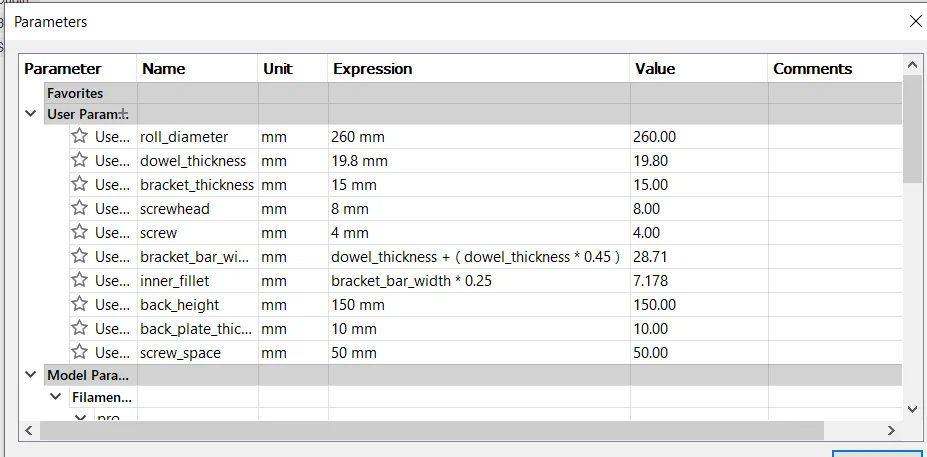

Mình thiết kế phần khớp nối vừa khít với thanh gỗ 3/4 inch, nhưng vì thiết kế này có thể chỉnh thông số nên bạn cứ thoải mái thay đổi kích thước theo ý thích (xem ảnh chụp màn hình thông số). Nếu bạn không dùng Fusion 360, cứ cho mình biết kích thước bạn cần, mình sẽ sẵn lòng xuất file STL cho bạn. Mình không rõ kích thước mét hệ chuẩn cho loại thanh gỗ hay ống này, nếu ai biết thì cho mình hay với, mình sẽ cập nhật thêm. Để chỉnh kích thước khớp nối, bạn chỉ cần sửa thông số _dowelthickness. Mình chưa thêm phần bù sai số (tolerance) riêng, nên bạn cứ cộng thêm khoảng hở vào giá trị nhập nhé.

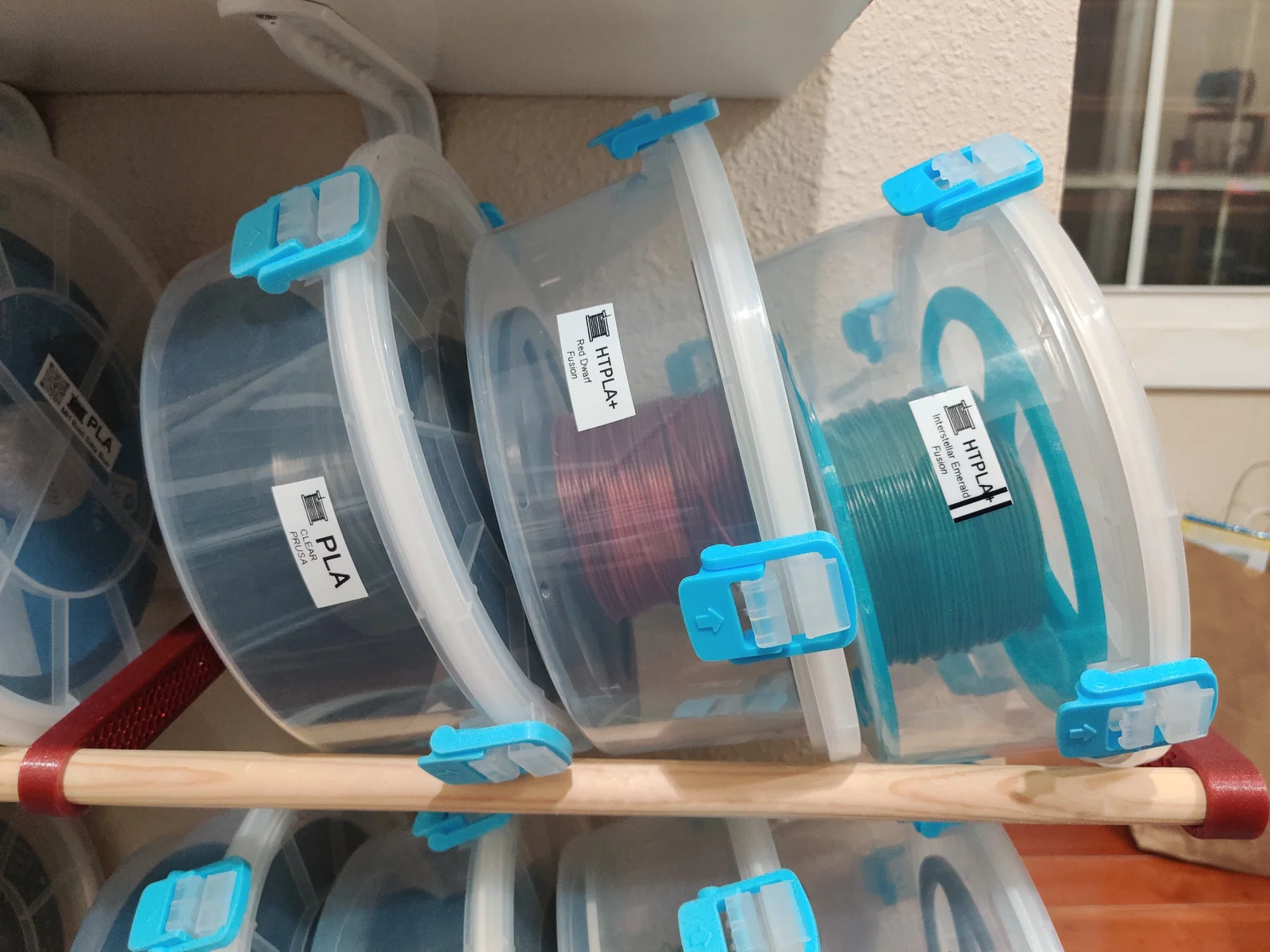

Ngoài ra, mình tính kích thước này để chứa các hộp đựng sợi chống ẩm của mình, nên nếu bạn chỉ treo cuộn sợi trực tiếp thì sẽ dư khá nhiều chỗ đấy. Nếu muốn thu nhỏ kích thước để vừa vặn với cuộn sợi hơn, bạn chỉ cần chỉnh thông số _rolldiameter.

Còn nhiều thông số khác bạn có thể thay đổi như kích thước vít, v.v.

Thiết lập in (Print Settings)

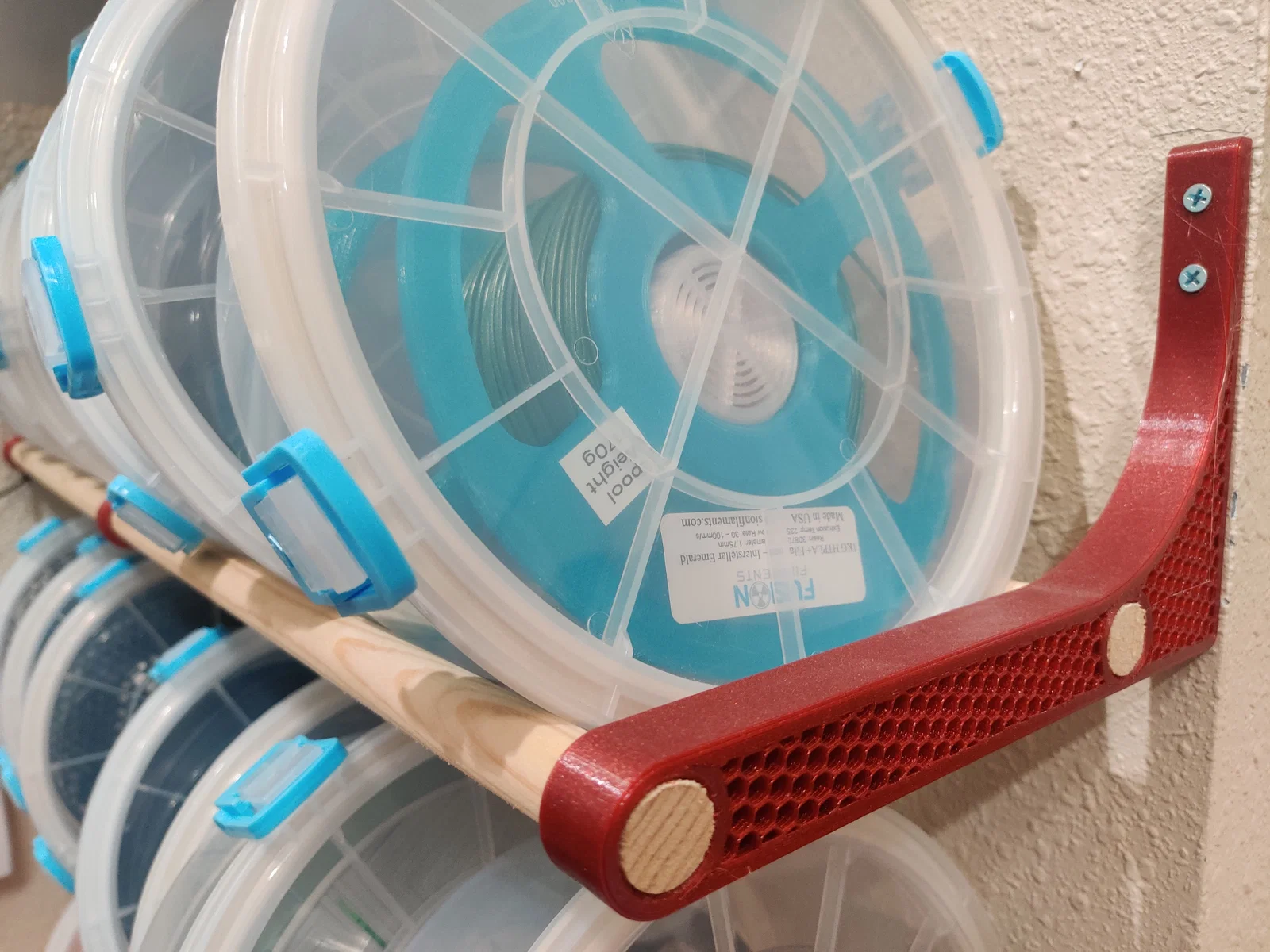

Mình in bằng nhựa PETG (như hình là màu Carmine Red và Clear của Prusament), nhưng mình thấy kệ không chịu lực quá nặng nên dùng nhựa PLA thông thường chắc cũng ổn. Mình đã tăng số lượng perimeters lên 5 lớp để đảm bảo độ chắc chắn, hoặc nói chung là đủ để các lớp vỏ xung quanh khớp nối liên kết chặt với vỏ ngoài của toàn bộ giá đỡ là được.

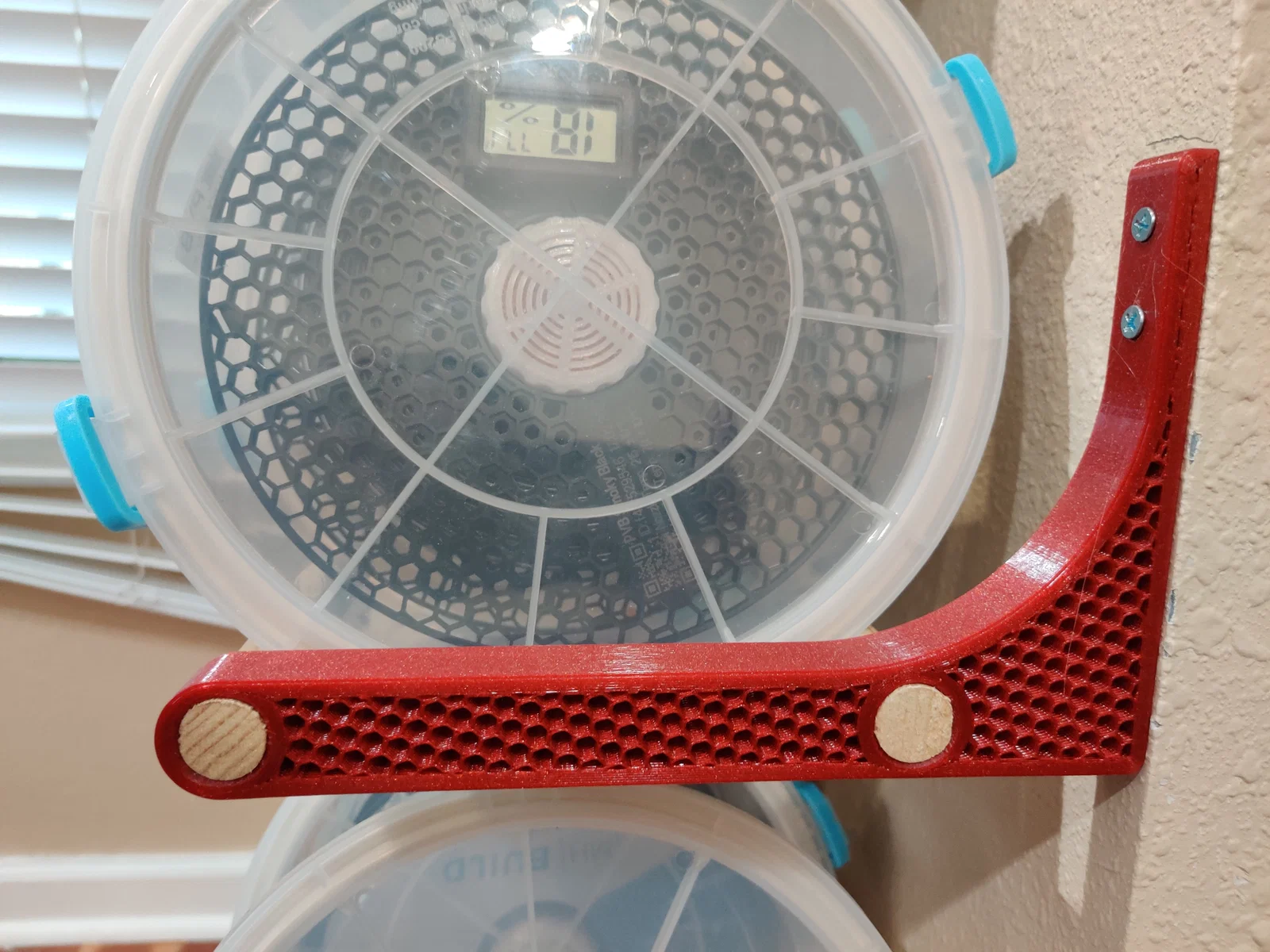

Để có kiểu infill độc đáo như ảnh, mình chọn 0 lớp top/bottom và đặt infill là 20% dạng honeycomb. Nếu muốn in y hệt hình mẫu, bạn cứ dùng file 3MF mình đính kèm nhé.

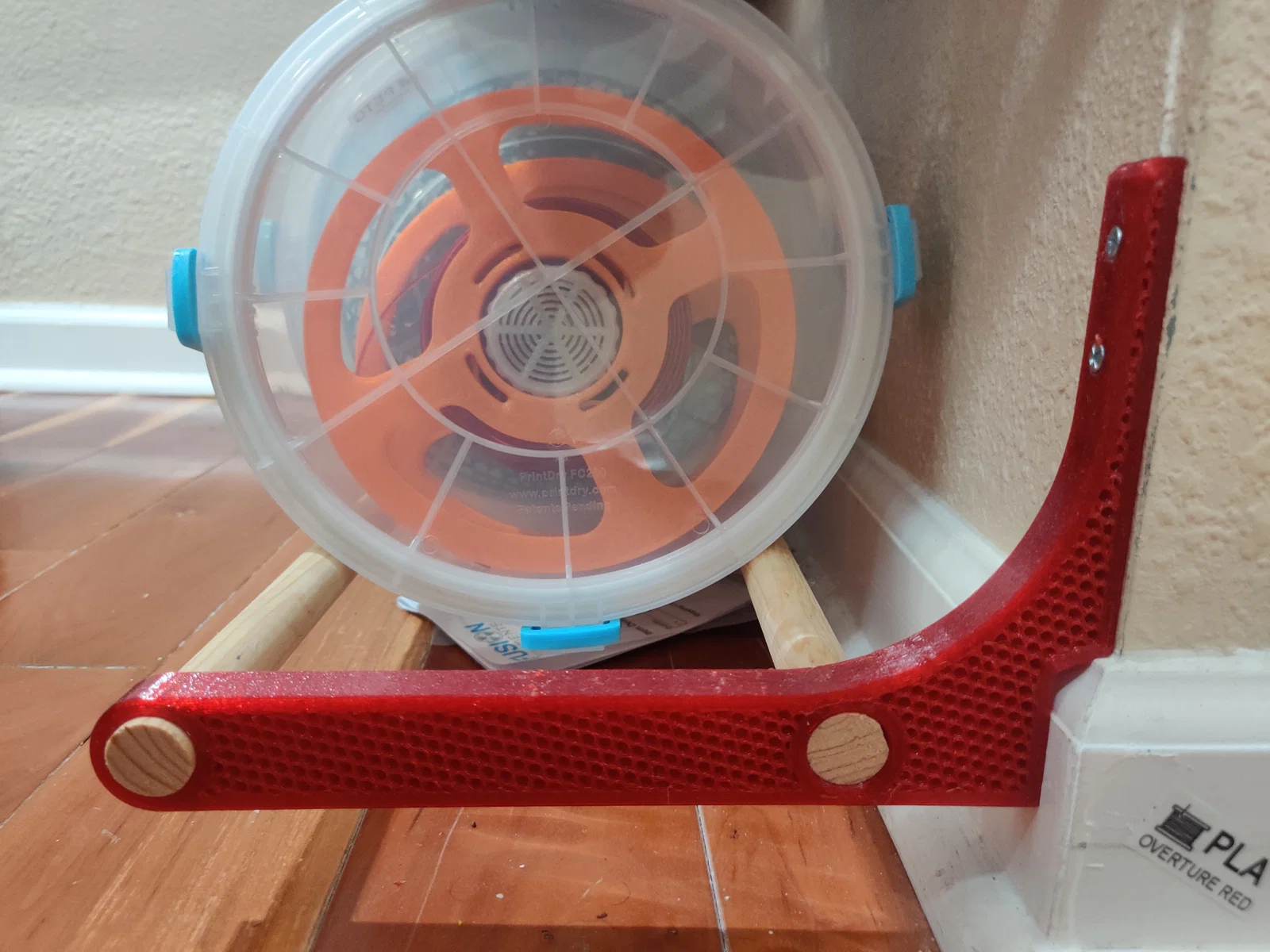

FILE BỔ SUNG: Mình bị hạn chế không gian nên khó lắp đủ 3 hàng sợi, và kệ dưới cùng phải vướng vào phần len chân tường, nên mình đã thiết kế riêng một mẫu khác cho trường hợp này: _filament_shelfbaseboard.stl và _FilamentShelfbaseboard.f3d
