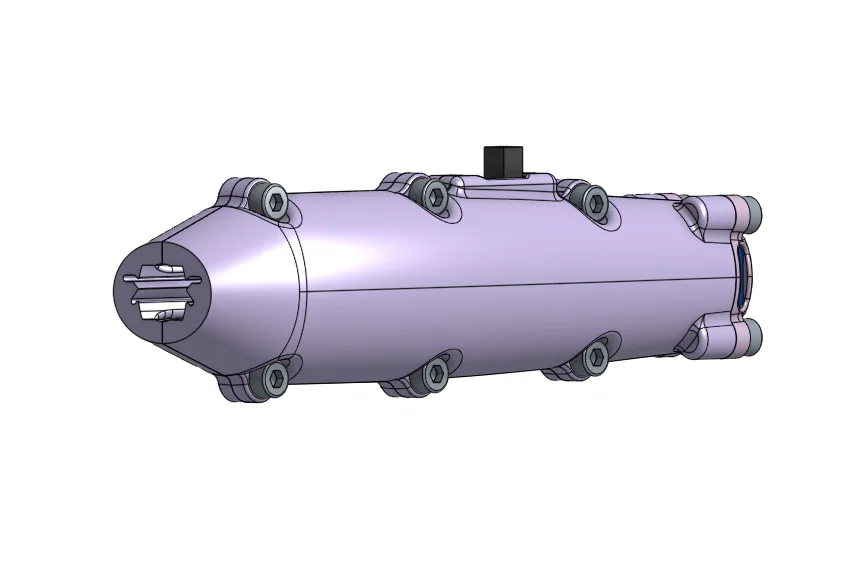

Oneblade killer V3

Hiện tại mẫu này vẫn đang trong giai đoạn thử nghiệm; mình chưa nhận đủ linh kiện và cũng chưa có quyền truy cập vào chiếc máy in 3D yêu quý của mình nữa.

Các thứ bạn sẽ cần chuẩn bị:

• 10x ốc vít M3 (chiều dài tối thiểu 6mm)
• 7x ốc cấy (insert) M3 (chiều dài 3mm)
• 1x pin AA 3000mAh
• 1x mô-tơ (xem đường dẫn bên dưới)
• 1x công tắc cơ bản loại nhỏ
• 1x mạch sạc USB TYPE-C PD decoy 140W 5A (xem đường dẫn bên dưới)
• keo nến hoặc silicon, dùng để làm ron chống nước
• một ít dây điện

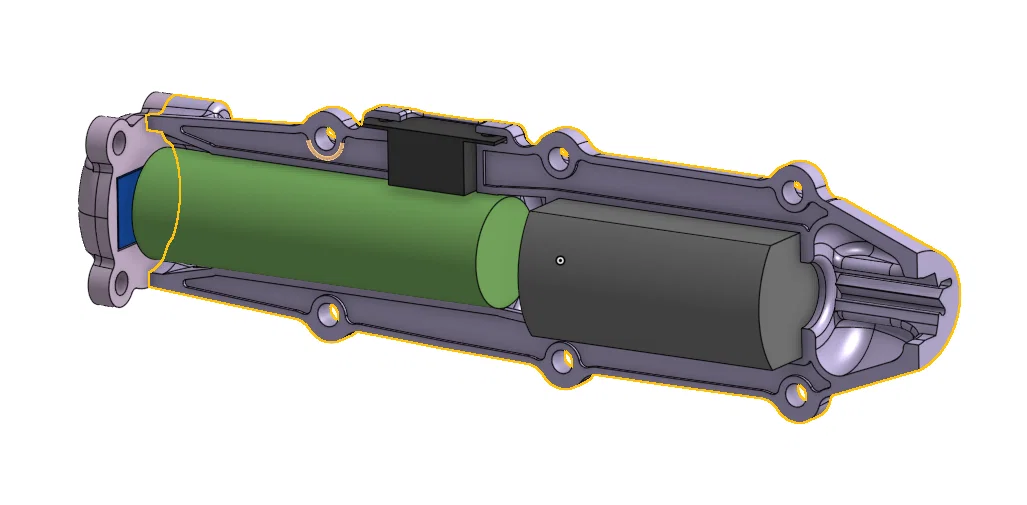

1) Một mảnh sẽ có lỗ lớn hơn mảnh còn lại; đây là nơi bạn gắn 6 cái ốc cấy vào, với 4 cái nữa ở mỗi bên mặt sau (xem các mảnh màu vàng).

2) Đây là sơ đồ đi dây, nhìn chung cũng không phức tạp lắm đâu. Bạn nhớ chừa dư một chút chiều dài dây giữa phần pin và bộ sạc để sau này lỡ có cần tháo thiết bị ra sửa chữa thì cũng dễ hơn nhé.

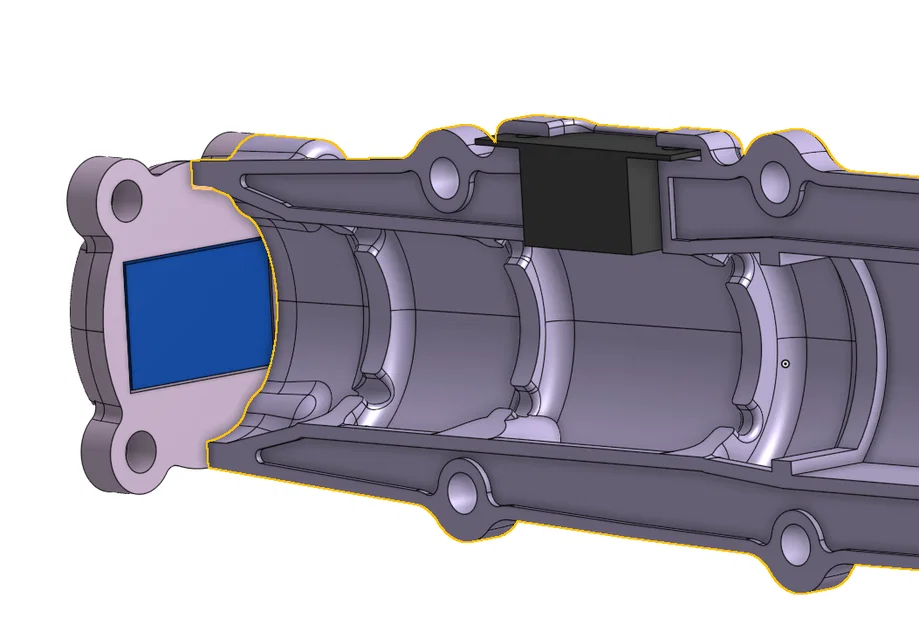

3) Bôi keo nến vào các vùng màu cam ở cả hai bên trước khi đóng thiết bị lại; bước này giúp tạo ron làm kín tạm thời.

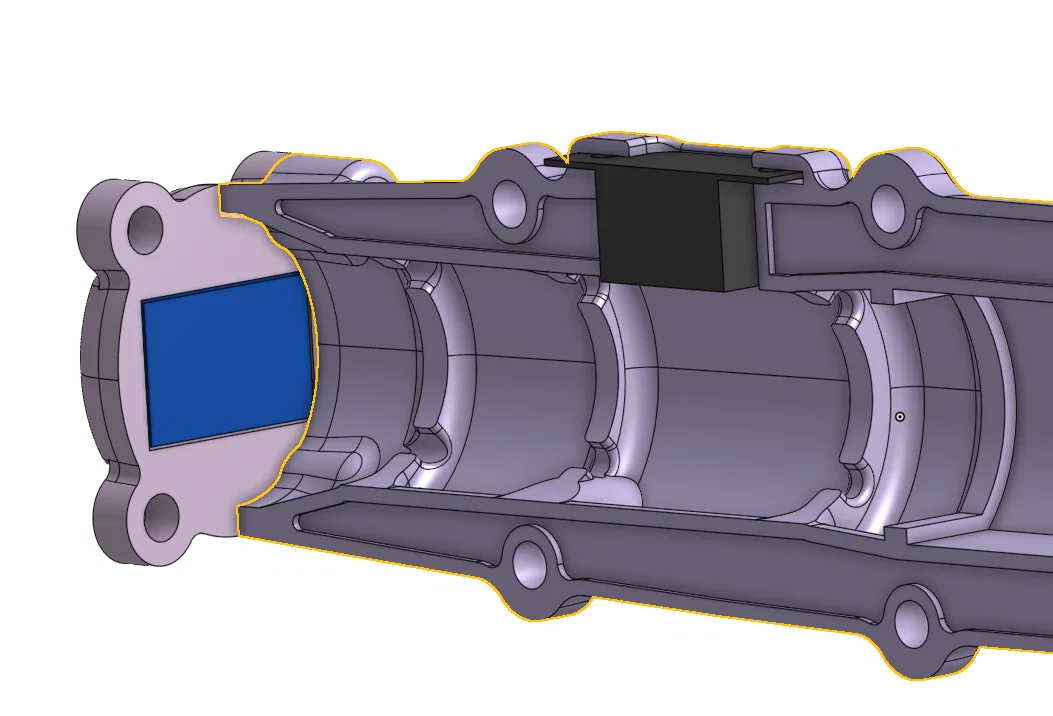

Cũng đừng quên bôi keo nến vào vị trí này để cố định bộ sạc cho thiết bị.

4) Phụ lục

Mô-tơ: https://fr.aliexpress.com/item/4000561941101.html?spm=a2g0o.productlist.main.10.78372442vydSOD&algo_pvid=4c88543a-2263-4373-93a5-bfb03ff0591b&pdp_ext_f=%7B%22order%22%3A%22120%22%2C%22eval%22%3A%221%22%7D&utparam-url=scene%3Asearch%7Cquery_from%3A

USB TYPE-C PD decoy: https://fr.aliexpress.com/item/1005007583863144.html?spm=a2g0o.order_list.order_list_main.16.54bb194dyuhTCj&gatewayAdapt=usa2fra4itemAdapt
