Đầu ren thay thế cho cán cây lăn sơn hoặc cán chổi

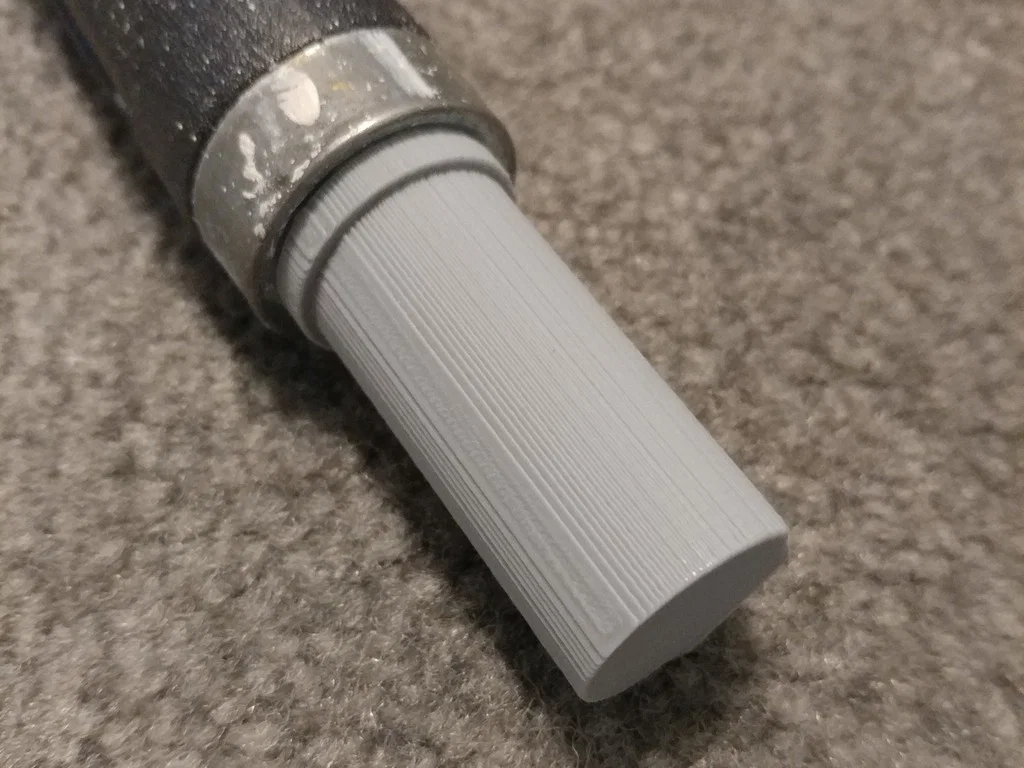

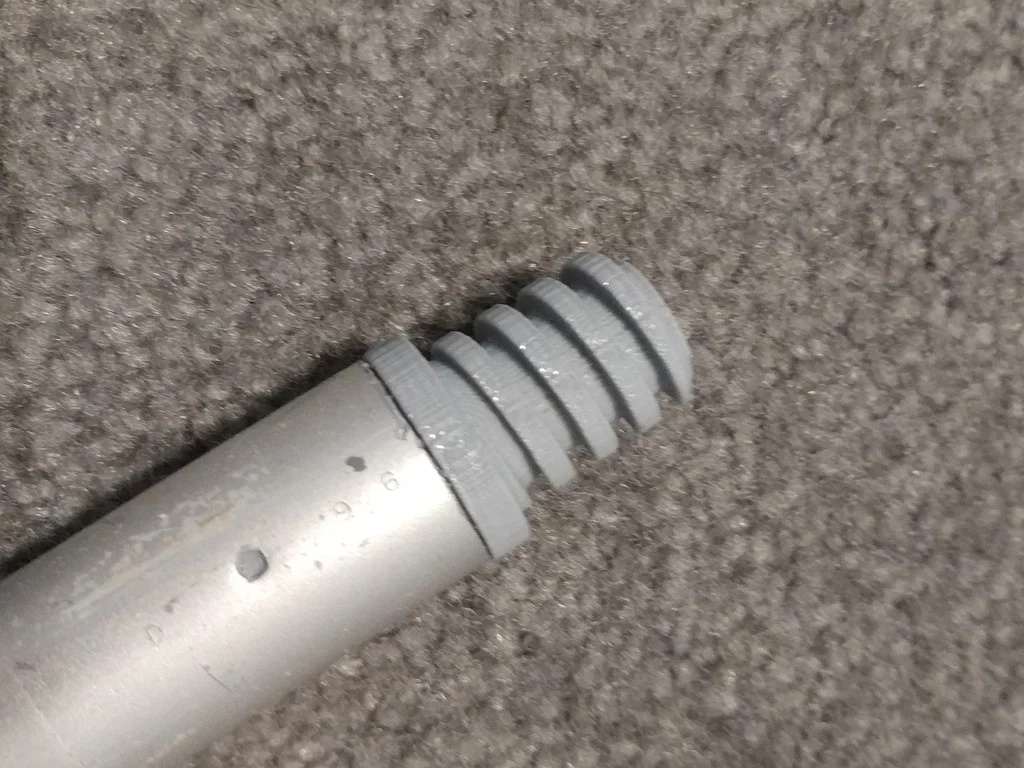

Đây là đầu ren thay thế dành cho cán nối cây lăn sơn, cán chổi, cây lau nhà hoặc cây phủi bụi. Thiết bị này dùng cho các loại ống rỗng có đường kính trong khoảng 0.8 inch / 20.4mm. Mình có kèm theo file nguồn nếu đường kính ống của bạn khác kích thước này. Đầu ren này lắp rất vừa với các loại cây lăn sơn, chổi, cây lau nhà và cây phủi bụi của mình, ren vặn rất chắc chắn không bị lỏng lẻo.

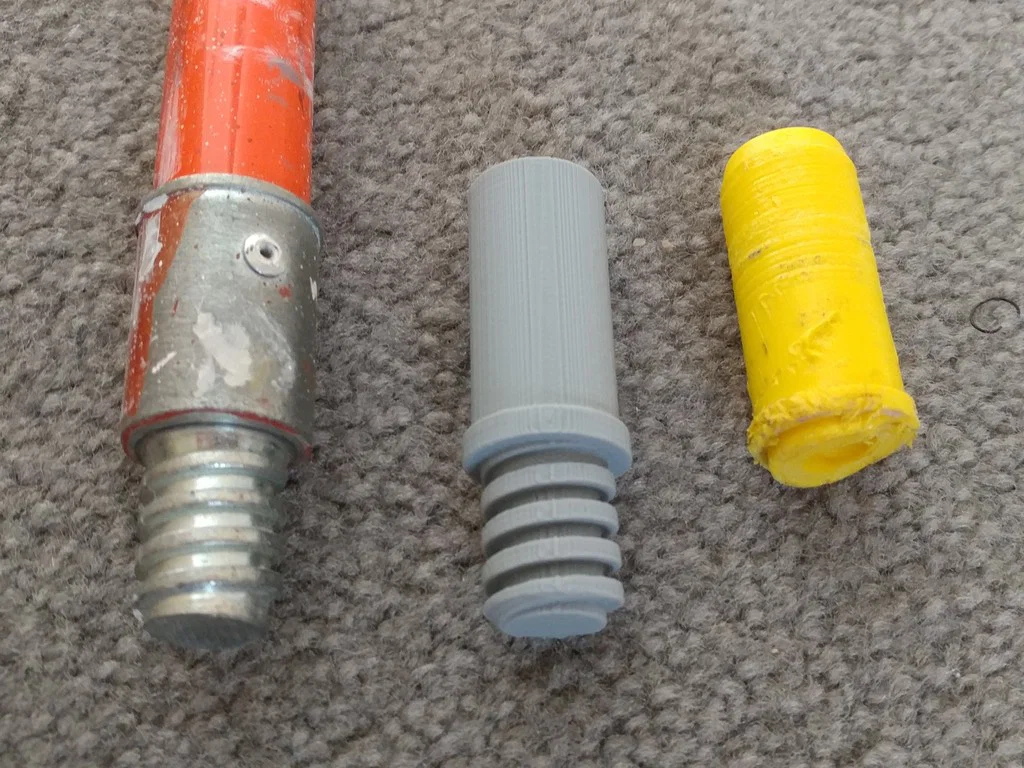

Một trong những cây nối lăn sơn của mình bị gãy mất phần đầu ren (phần màu vàng trong ảnh). Mình đã thiết kế lại dựa trên số đo từ 5 loại cán khác nhau (gồm cây lăn sơn, chổi, cây lau nhà và cây phủi bụi) và từ bản gốc. Tất cả đều có đường kính từ 17.5mm đến 18.5mm, với bước ren khoảng 4.75mm (3/16 inch) hoặc 5mm tùy loại cán. Mình đã sử dụng chuẩn ren M18x5.

Một mặt của chi tiết được làm phẳng để bạn có thể đặt nằm khi in (giúp tăng độ bền) mà không cần dùng support, bạn có thể tắt tùy chọn này trong file nguồn nếu muốn.

Thiết kế này sử dụng thư viện openscad-threads tuyệt vời theo giấy phép GPLv3 của Dan Kirshner, bạn có thể tải tại http://dkprojects.net/openscad-threads/threads.scad .

Hướng dẫn in

Hãng máy in:

Wanhao

Máy in:

Wanhao Duplicator i3 Plus

Rafts:

Không

Supports:

Không

Độ phân giải:

0.2mm

Infill:

50% cubic subdivision

Lưu ý:

Nên đặt in nằm ngang để các lớp nhựa không bị tách rời khi chịu lực tác động ngang.
