Password Universe: Vỏ bảo vệ cho micro:bit & Jacdac

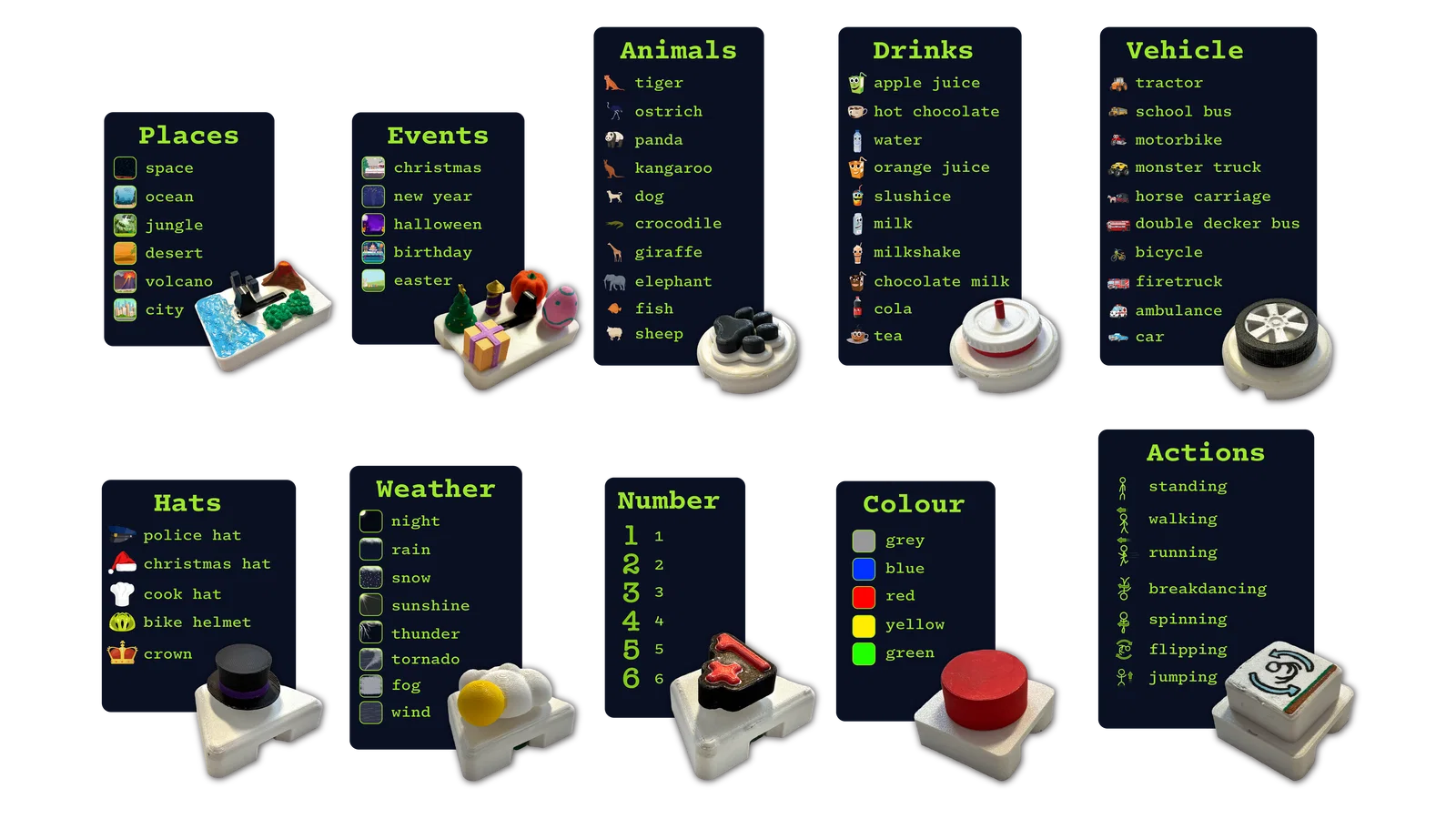

Đây là các mẫu vỏ bảo vệ in 3D tùy chỉnh được phát triển cho Password Universe, một dự án giáo dục thực tế sử dụng micro:bit nhằm dạy cho trẻ em về an ninh mạng.

(Lưu ý: Trang này cung cấp các mô hình 3D cho vỏ máy vật lý, bao gồm cả nắp đậy chuyên dụng cho micro:bit. Mặc dù ban đầu được thiết kế để chứa các linh kiện điện tử Jacdac cho trò chơi giáo dục của chúng tôi, nhưng những chiếc vỏ này cực kỳ phù hợp cho bất kỳ ai đang tìm kiếm một loại hộp bảo vệ chắc chắn, không cần ốc vít cho các dự án phần cứng cá nhân!)

(🎨 Một lưu ý nhỏ về hình ảnh: Các chi tiết đầy màu sắc trên mô hình trong ảnh chỉ đơn giản là được vẽ thêm sau khi in bằng bút sơn Posca thông thường!)

🌟 Các tính năng cơ khí nổi bật Chúng tôi thiết kế các mô hình này với sự tập trung cao độ vào tính công thái học, độ bền và sự dễ dàng khi lắp ráp:

• Thiết kế khớp nối Snap-Fit 100% không cần ốc vít: Mỗi module bao gồm một lớp vỏ chính gồm hai phần (Nắp và Đế). Hình dạng bên trong được mô hình hóa chính xác để giữ chặt các bảng mạch bên trong mà không cần bất kỳ phần cứng nào. Cơ chế khớp nối snap-fit chắc chắn giúp khóa chặt hai nửa lại với nhau.

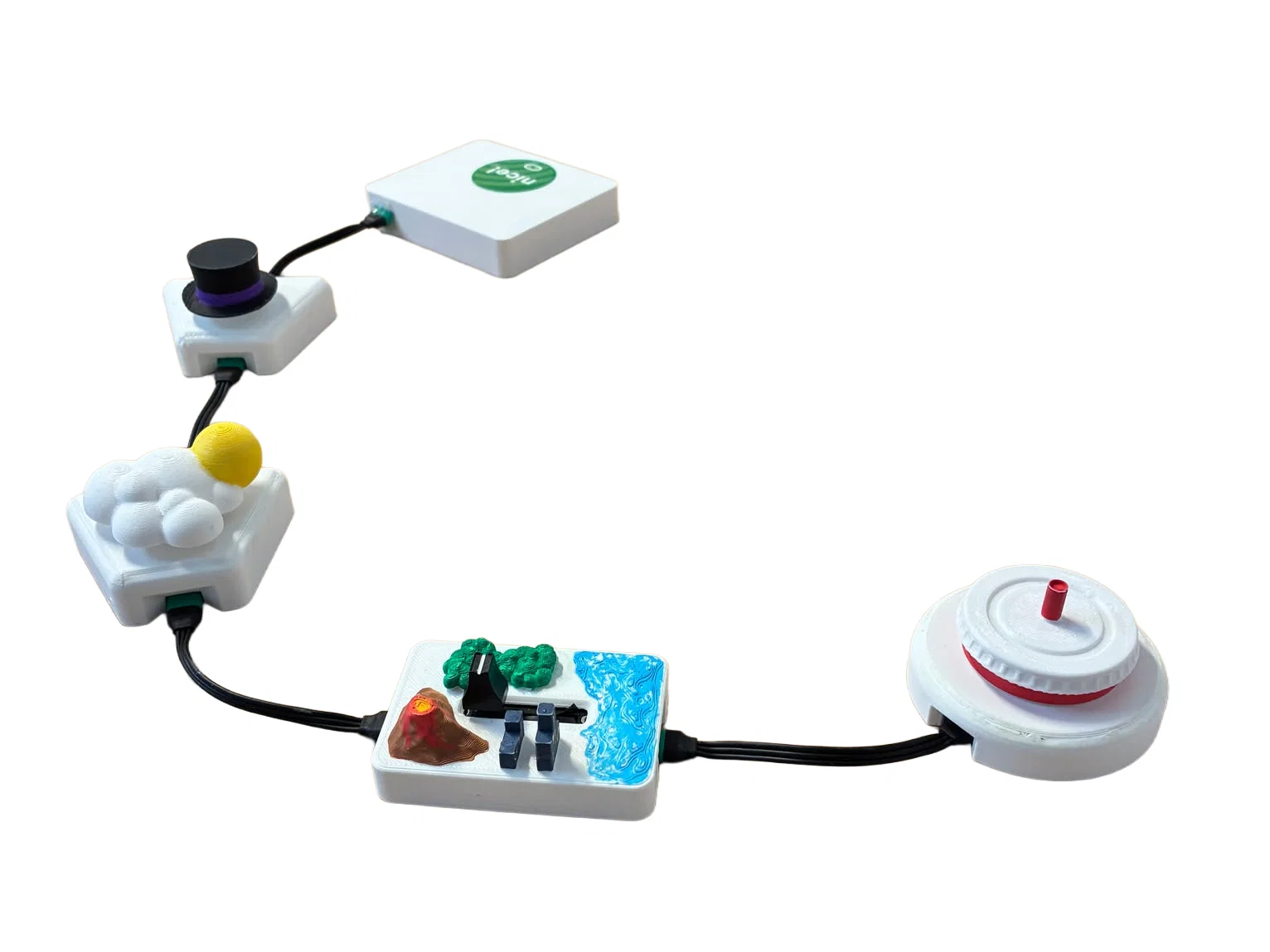

• Cổng kết nối "Plug & Play" vát cạnh: Để việc cắm cáp hoàn toàn dễ dàng (đặc biệt là đối với trẻ em), các lỗ cắm được thiết kế vát cạnh dẫn hướng. Hình dạng này giúp hướng cáp vào đúng cổng một cách tự nhiên.

• Hình dạng xúc giác trực quan: Hình thái bên ngoài được thiết kế với các hình khối cơ bản đặc trưng và các biểu tượng 3D nổi để người dùng dễ dàng nhận biết bằng xúc giác.

• Hộp chứa cảm biến từ tính: Một số module bao gồm các khe cắm bên trong được thiết kế đặc biệt để đặt nam châm nhỏ và cảm biến từ trường, cho phép tạo ra các cơ chế nhận dạng vật lý thông minh.

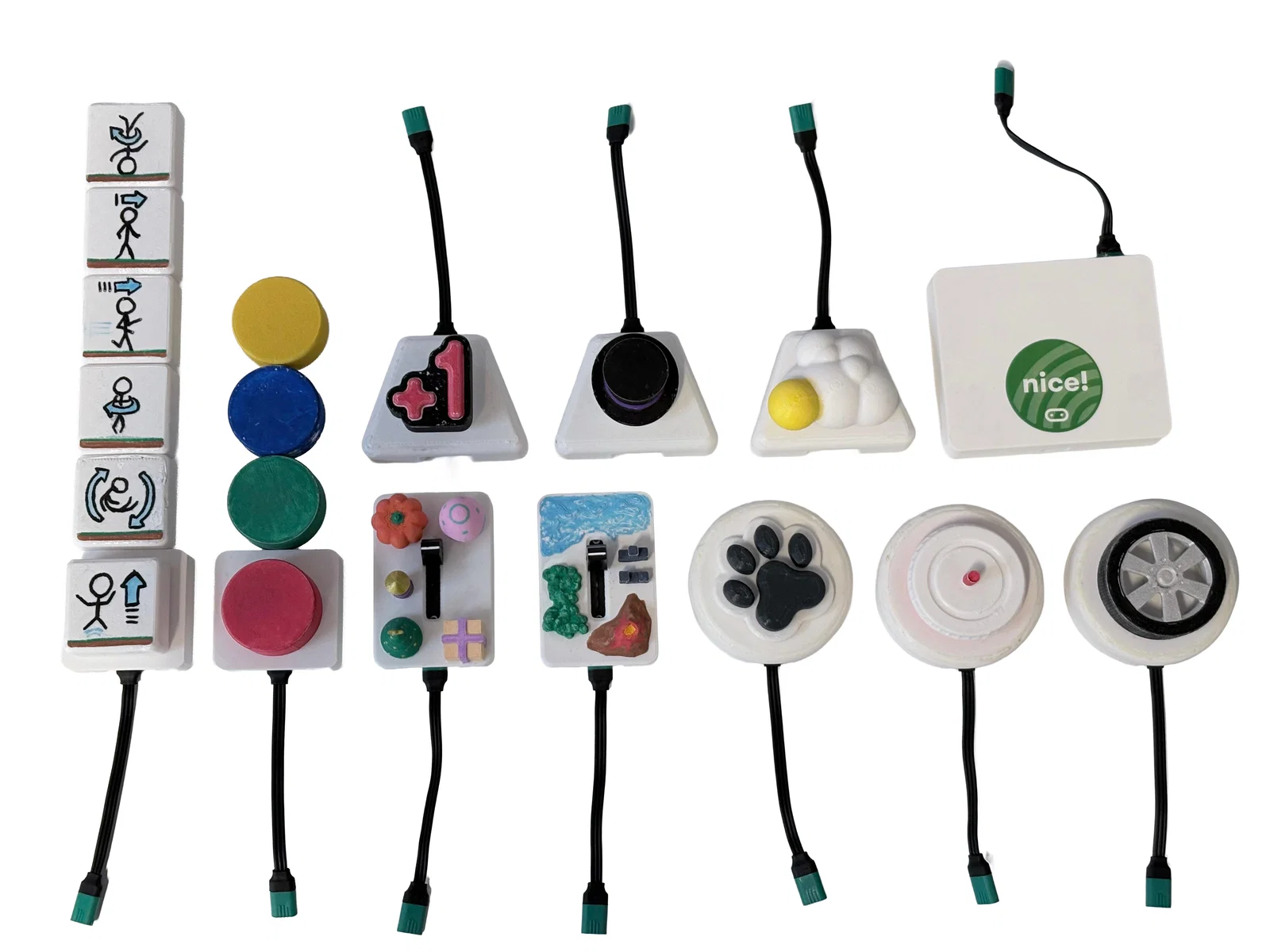

🧰 Có thể chứa được gì bên trong? Những chiếc vỏ này có kích thước đặc biệt để chứa các linh kiện Jacdac tiêu chuẩn và bộ vi điều khiển chính. Các tệp đính kèm bao gồm vỏ cho:

• micro:bit (kèm bộ chuyển đổi Jacdac)
• Rotary Encoder (Bộ mã hóa xoay)
• Linear Slider (Thanh trượt tuyến tính)
• Keycap Button (Nút bấm)
• Magnetic Field Sensor (Cảm biến từ trường)

🖨 Hướng dẫn & Khuyến nghị in ấn Các mô hình này đã được tối ưu hóa cho in 3D FDM và đủ chắc chắn để chịu được các hoạt động vui chơi.

• Vật liệu: Chúng tôi khuyên bạn nên in bằng PETG để có độ bền tổng thể tốt hơn và độ linh hoạt cần thiết cho các khớp nối snap-fit, nhưng các mô hình này cũng hoạt động hoàn hảo với PLA tiêu chuẩn!
• Chiều cao lớp (Layer Height): 0.2mm mang lại sự cân bằng tuyệt vời giữa chi tiết (đặc biệt là cho các biểu tượng 3D) và tốc độ in.
• Infill: 15% dạng lưới (Grid).
• Wall/Perimeters: 2 lớp tường.
• Supports: Các phần vỏ được thiết kế gần như tự hỗ trợ. Chỉ cần thêm support cho các lỗ cắm kết nối.
